Przypisywanie mimośrodu do podpór węzłowych podczas weryfikacji stateczności prętów

Artykuł techniczny na temat analizy statyczno-wytrzymałościowej w programach Dlubal Software

  • Baza informacji

Artykuł o tematyce technicznej

Artykuł został przetłumaczony przez Google Translator

Podgląd oryginalnego tekstu

W przypadku weryfikacji stateczności prętów metodą prętów zastępczych konieczne jest zdefiniowanie długości zwichrzeniowej lub zwichrzeniowej w celu określenia obciążenia krytycznego dla zniszczenia stateczności. W tym artykule przedstawiono funkcję specyficzną dla programu RFEM 6, za pomocą której można przypisać mimośród do podpór węzłowych, a tym samym wpłynąć na określenie krytycznego momentu zginającego uwzględnianego w analizie stateczności.

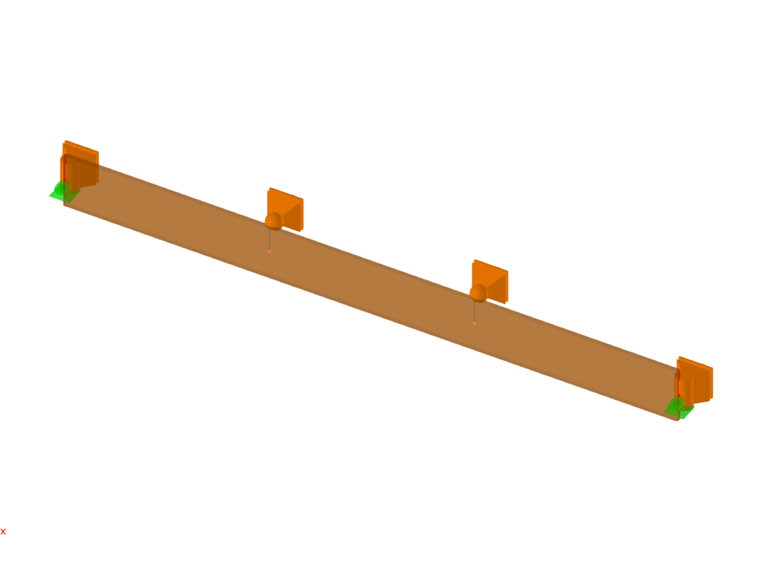

Definiowanie długości efektywnej w RFEM 6

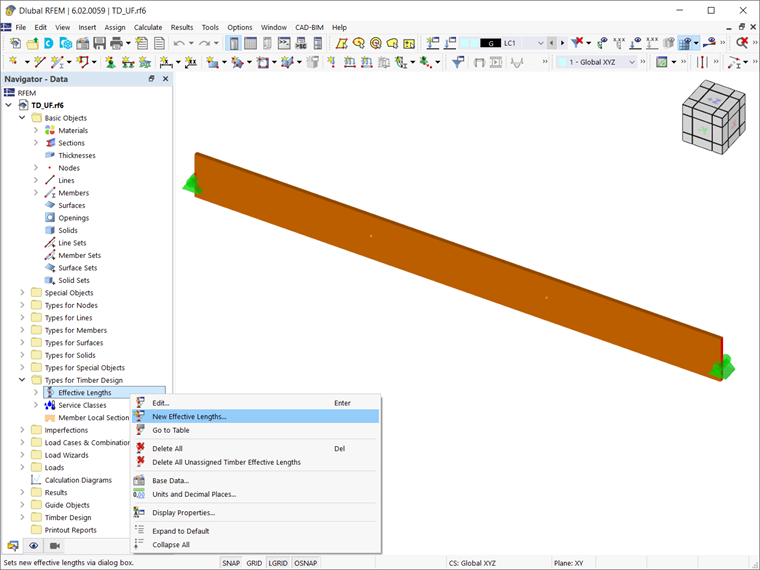

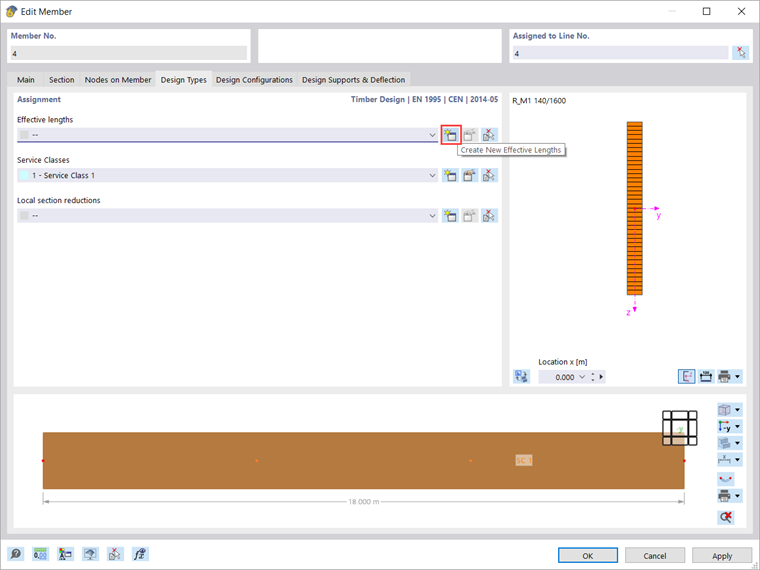

Jeżeli pracowałeś już z programem RFEM 6, prawdopodobnie wiesz, że długość efektywna nie jest lokalnym ustawieniem tylko jednego pręta. Oznacza to, że każda zdefiniowana w programie długość efektywna może być jednocześnie przypisana do kilku prętów lub zbiorów prętów. Okno dialogowe "Efektywna długość" można otworzyć zarówno za pomocą zakładki Dane w nawigatorze (zdjęcie 2), jak i za pomocą zakładki Typy obliczeń w oknie pręta (zdjęcie 3).

Pośrednie podpory węzłowe bez mimośrodu

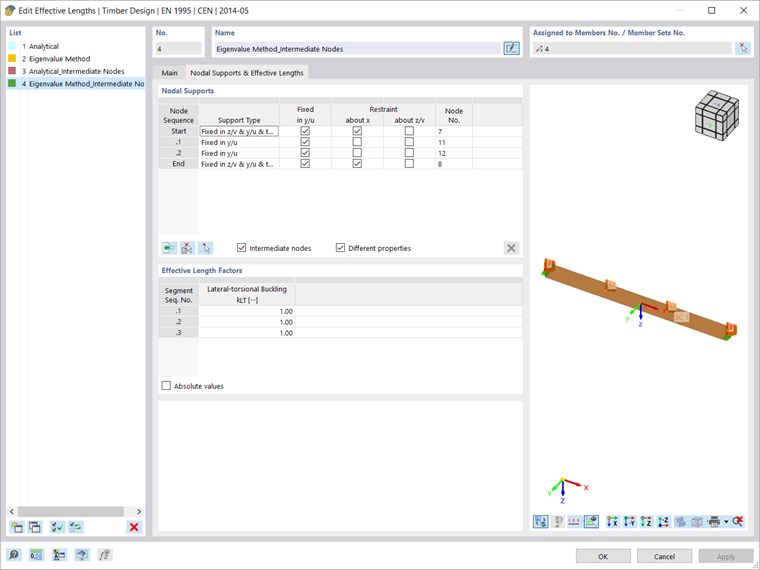

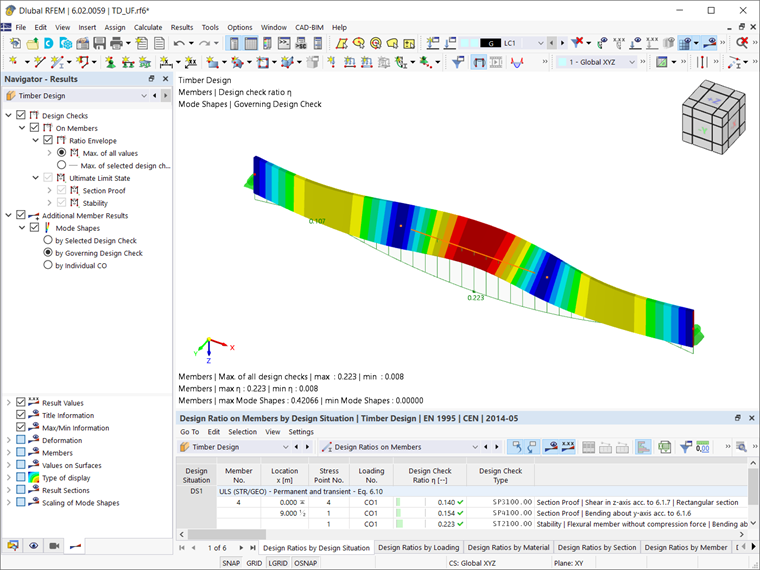

Najpierw przyjrzyjmy się wynikom, gdy długość efektywna dla zwichrzenia jest określana z uwzględnieniem podpór węzłowych zdefiniowanych na rys. 4 (tj. bez wprowadzania mimośrodu). Widać, że oprócz węzła początkowego i końcowego wstawione są dwa węzły pośrednie o różnych właściwościach, jak pokazano na rysunku. Jest to przedstawione graficznie na widoku po prawej stronie okna dialogowego. Zdefiniowana w ten sposób długość efektywna jest następnie przypisywana do pręta, a wyniki obliczeń drewna są pokazane na rysunku 5.

Jak już wspomniano na wstępie, w programie RFEM 6 dostępna jest funkcja do określania krytycznego momentu zginającego, za pomocą której można przypisać mimośród podporom węzłowym. Mimośród odnosi się do podpory bocznej w y/u i może oddziaływać stabilizująco lub destabilizująco na zwichrzenie, w zależności od położenia pasa ściskanego. W przykładzie pokazano to poprzez przypisanie mimośrodu do dwóch podpór pośrednich.

Aby przypisać mimośród do podpór, należy otworzyć zakładkę "Podpory węzłowe i długości efektywne" i wybrać węzły pośrednie w sekcji "Podpory węzłowe" (rys. 6). W dolnej części okna dialogowego dostępny jest nowy przekrój, w którym można zdefiniować dodatkowe dane dla podpory węzłowej. Dzięki temu można zdefiniować podporę na górnej lub dolnej półce. Istnieje również możliwość ręcznego zdefiniowania mimośrodu. Należy pamiętać, że wpis odnosi się do wiersza wybranego powyżej w tabeli "Podpory węzłowe". W tym przykładzie dwie pośrednie podpory węzłowe są zdefiniowane na górnej półce, co również można zobaczyć na widoku po prawej stronie okna dialogowego.

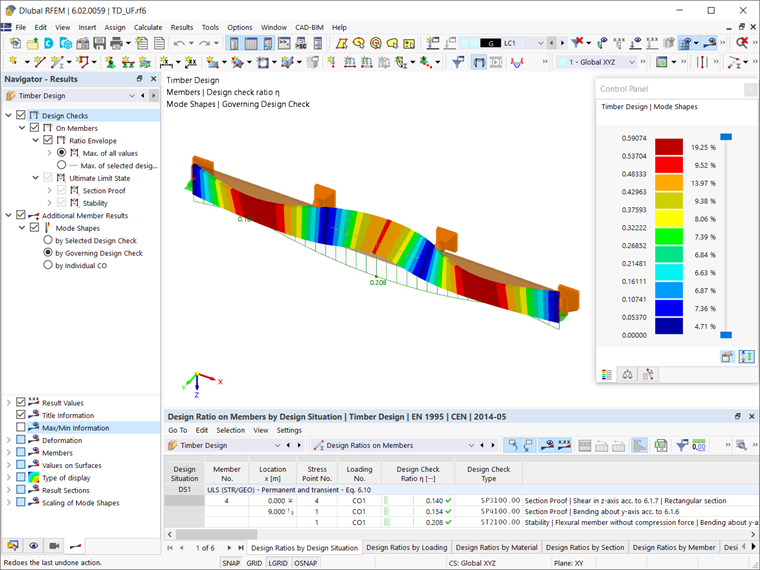

Wyniki definiowania pośrednich podpór węzłowych w górnej półce są pokazane na Rysunku 7.

Podsumowanie

Sekcja „Podpory węzłowe - dodatkowe dane” jest wyświetlana w zakładce „Podpory węzłowe i długości efektywne”, jeżeli jako podpora została zdefiniowana sprężyna lub jeżeli w punkcie y/u występuje podpora boczna bez sztywnego podparcia x. Wpis dotyczy wiersza wybranego w tabeli "Podpory węzłowe". Za pomocą tej funkcji specyficznej dla programu RFEM 6 można zdefiniować mimośród, który może stabilizować lub destabilizować zwichrzenie, w zależności od położenia pasa ściskanego. Dostępna jest lista, na której można zdefiniować podporę na górnej lub dolnej półce. Istnieje również możliwość ręcznego zdefiniowania podpory poprzez ustawienie wartości mimośrodu ez. Jest to następnie odpowiednio uwzględniane w wynikach analizy stateczności.

Autor

Irena Kirova, M.Sc.

Irena Kirova, M.Sc.

Marketing i obsługa klienta

Pani Kirova jest odpowiedzialna za tworzenie artykułów technicznych i zapewnia wsparcie techniczne klientom firmy Dlubal.

Słowa kluczowe

Podpory węzłowe Długości wyboczeniowe Sprawdzenie stateczności
