Assegnazione dell'eccentricità ai vincoli esterni dei nodi per la verifica di stabilità delle aste

Per la verifica di stabilità delle aste utilizzando il metodo dell'asta equivalente, è necessario definire le lunghezze di instabilità efficaci o flesso-torsionale al fine di determinare un carico critico per rottura per stabilità. In questo articolo viene presentata una funzione specifica di RFEM 6, mediante la quale è possibile assegnare un'eccentricità ai vincoli esterni del nodo e quindi influenzare la determinazione del momento flettente critico considerato nell'analisi di stabilità.

Definizione della lunghezza efficace in RFEM 6

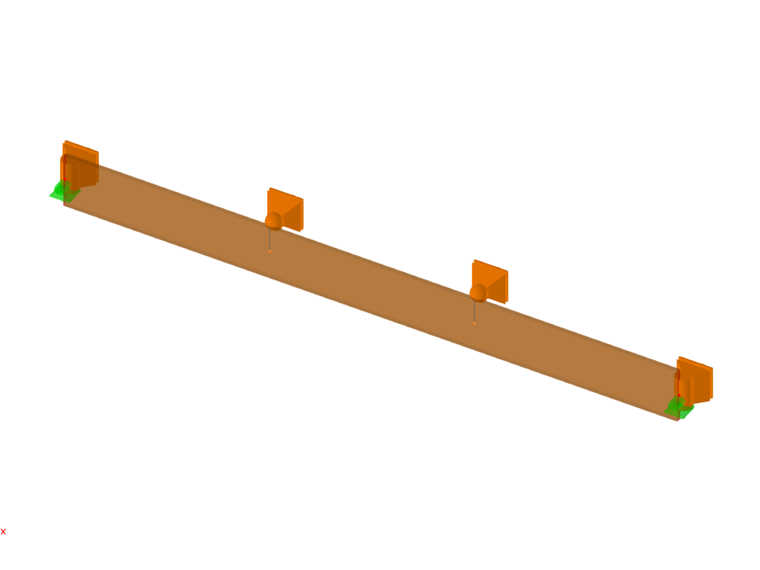

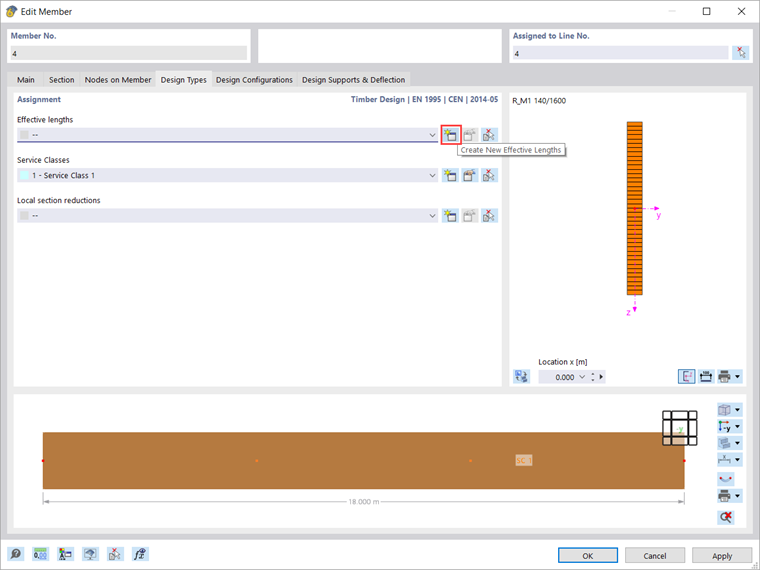

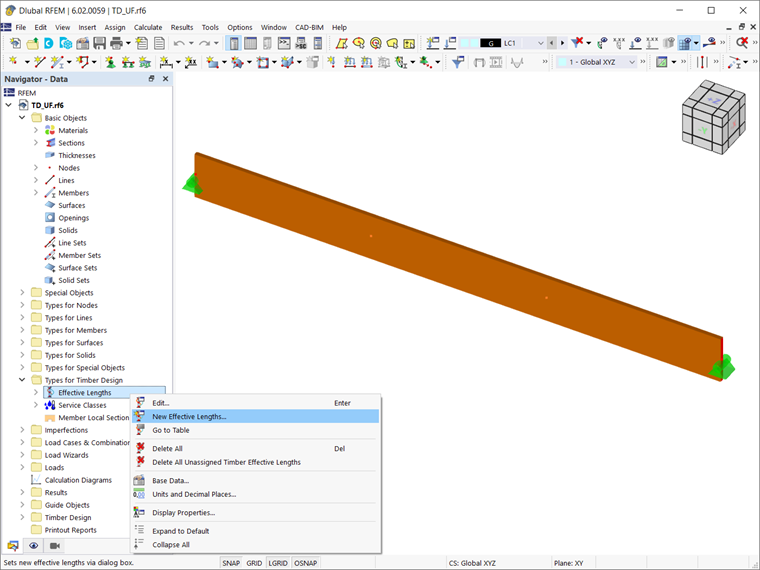

Se hai già lavorato con RFEM 6, probabilmente saprai che la lunghezza effettiva non è un'impostazione locale di una sola asta. Ciò significa che ogni lunghezza effettiva definita nel programma può essere assegnata a più aste o set di aste contemporaneamente. La finestra di dialogo "Lunghezza effettiva" può quindi essere aperta sia tramite la scheda Dati del navigatore (Figura 2) sia tramite la scheda Tipi di verifica della finestra dell'asta (Figura 3).

Appoggi dei nodi intermedi senza eccentricità

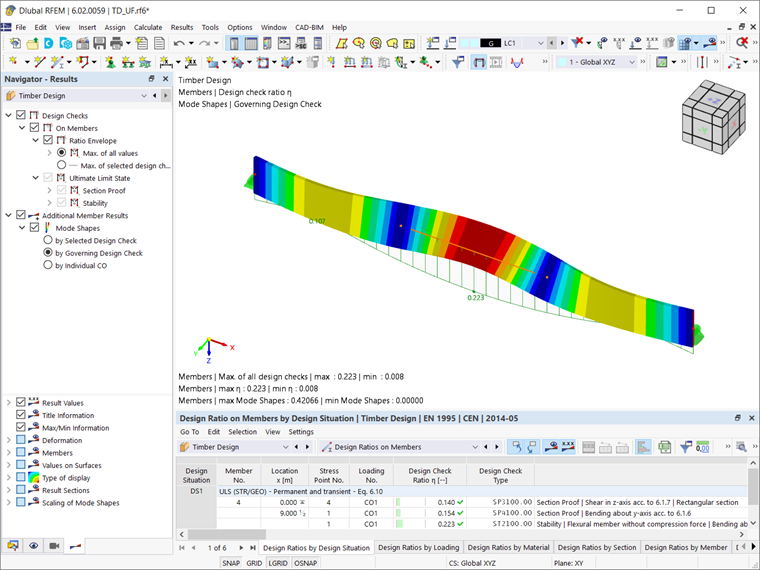

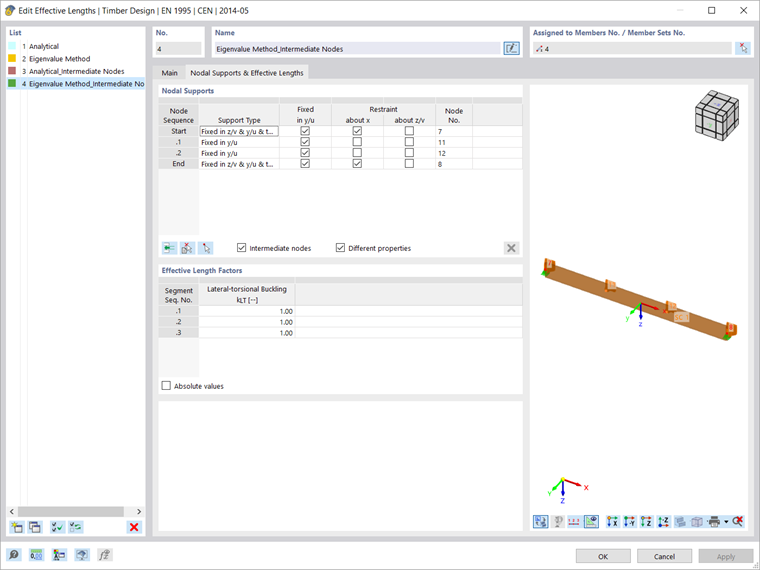

Diamo prima un'occhiata ai risultati quando la lunghezza efficace per l'instabilità flesso-torsionale è determinata tenendo conto dei vincoli esterni dei nodi definiti nell'immagine 4 (cioè, nessuna eccentricità introdotta). Puoi vedere che oltre ai nodi iniziale e finale, sono inseriti due nodi intermedi con proprietà diverse come mostrato nell'immagine. Questo è rappresentato graficamente nella vista sul lato destro della finestra di dialogo. La lunghezza efficace definita in questo modo viene quindi assegnata all'asta e i risultati della verifica in legno sono mostrati nell'immagine 5.

Come già accennato nell'introduzione, esiste una funzione specifica di RFEM 6 per determinare il momento flettente critico per cui è possibile assegnare un'eccentricità ai vincoli esterni nodali. L'eccentricità si riferisce al vincolo esterno in y/u e può avere un effetto stabilizzante o destabilizzante sull'instabilità flesso-torsionale, a seconda della posizione dell'ala compressa. Questo è mostrato nell'esempio assegnando l'eccentricità ai due vincoli esterni.

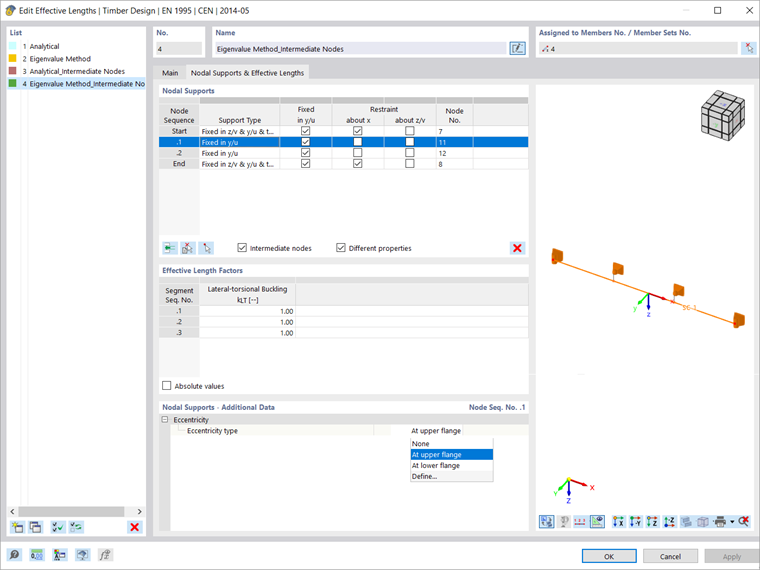

Per assegnare un'eccentricità ai vincoli esterni, aprire la scheda di dialogo "Appoggi nodali e lunghezze efficaci" e selezionare i nodi intermedi nella sezione "Appoggi nodali" (Figura 6). Noterai che una nuova sezione è ora disponibile nella parte inferiore della finestra di dialogo in cui è possibile definire dati aggiuntivi per il vincolo esterno del nodo. Quindi, è possibile definire un vincolo esterno su un'ala superiore o inferiore. Hai anche la possibilità di definire manualmente l'eccentricità. Si noti che la voce si riferisce alla riga selezionata sopra nella tabella "Appoggi nodali". In questo esempio, i due vincoli esterni dei nodi sono definiti sull'ala superiore, che è anche possibile vedere nella vista sul lato destro della finestra di dialogo.

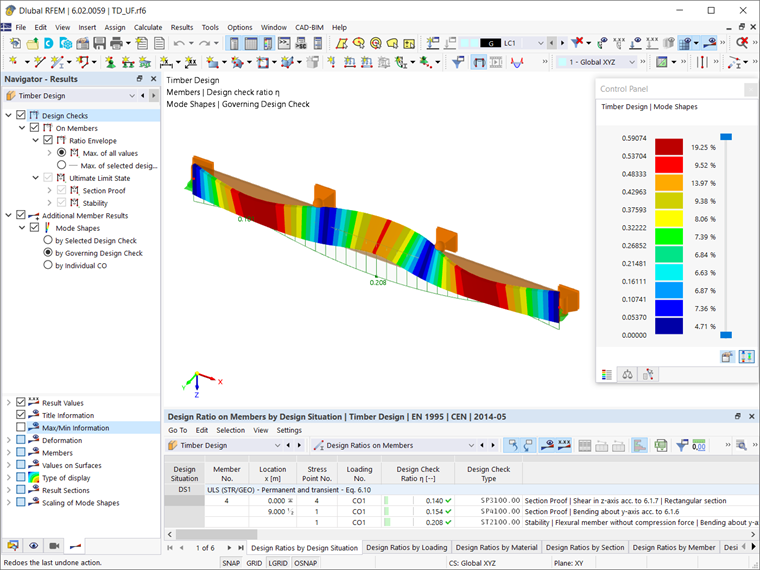

Quando si definiscono i vincoli esterni dei nodi sull'ala superiore, i risultati sono quelli mostrati nell'immagine 7.

Sommario

La sezione di dialogo "Appoggi dei nodi - Dati aggiuntivi" viene visualizzata nella scheda "Appoggi dei nodi e lunghezze efficaci" se una molla è stata definita come un vincolo, o se è presente un vincolo laterale in y/u senza vincolo rigido intorno a x. La voce si riferisce alla riga selezionata nella tabella "Appoggi nodali". Con questa funzione specifica di RFEM 6, è possibile definire un'eccentricità che può avere un effetto stabilizzante o destabilizzante per l'instabilità flesso-torsionale, a seconda della posizione dell'ala compressa. È disponibile un elenco per definire il vincolo esterno su un'ala superiore o inferiore. C'è anche la possibilità di definire il vincolo esterno manualmente impostando il valore di eccentricità ez. Questo viene quindi preso in considerazione di conseguenza nei risultati dell'analisi di stabilità.
