Définition de la longueur efficace dans RFEM 6

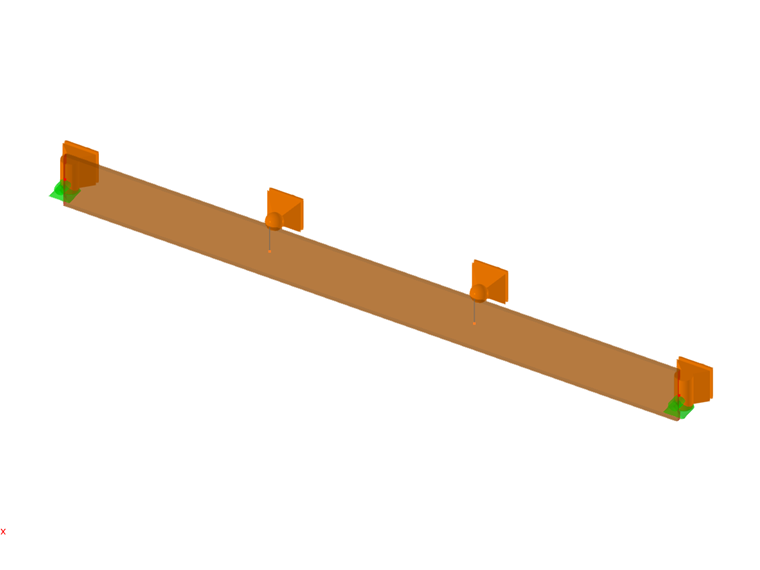

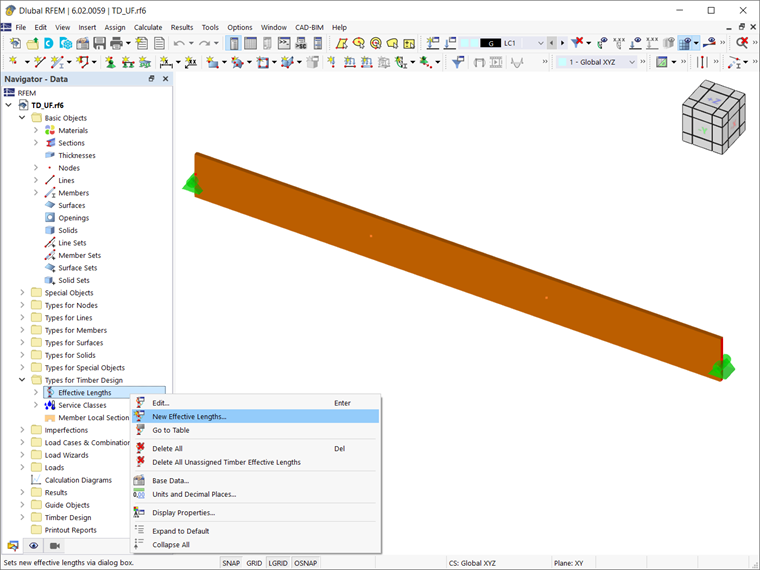

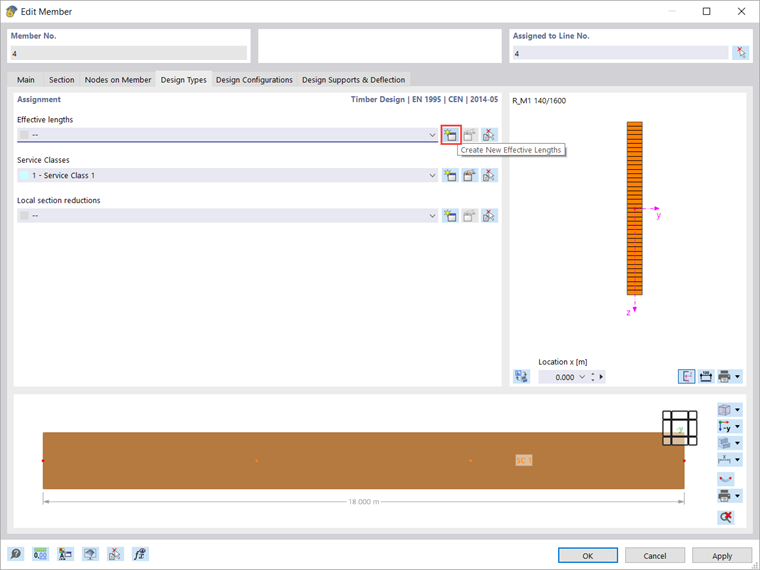

Si vous avez déjà utilisé RFEM 6, vous savez probablement que la longueur efficace n'est pas un paramètre local d'une seule barre. Cela signifie que chaque longueur efficace définie dans le programme peut être affectée à plusieurs barres ou ensembles de barres en même temps. The "Effective Length" dialog box can therefore be opened both via the Data tab of the navigator (Image 1) and via the Design Types tab of the member window (Image 2).
Appuis nodaux intermédiaires sans excentrement

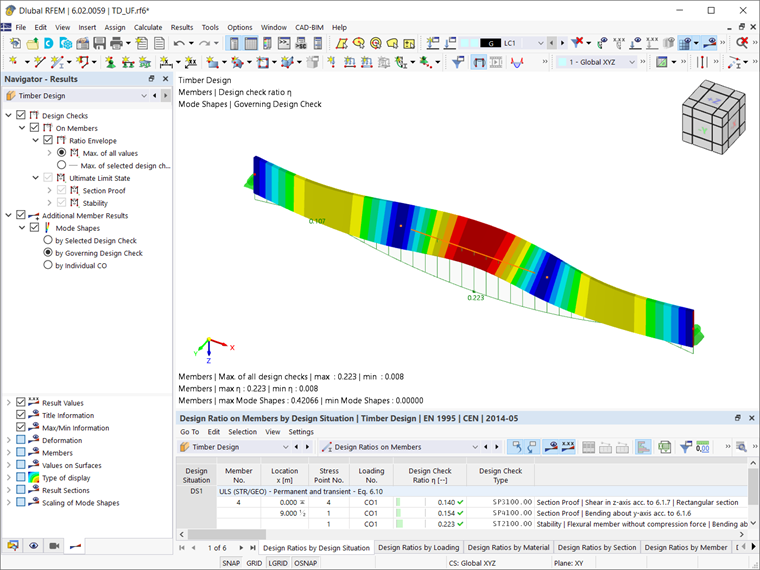

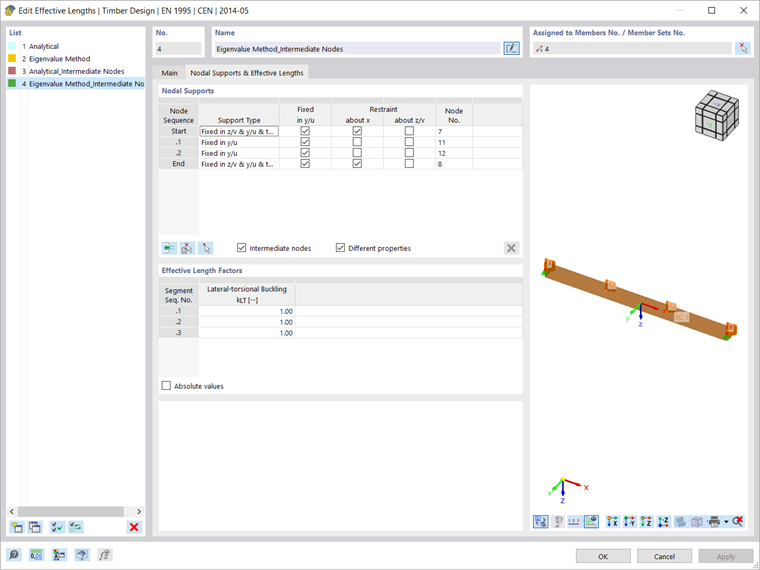

Let's first look at the results when the effective length for lateral-torsional buckling is determined taking into account the nodal supports defined in Image 3 (that is, no eccentricity being introduced). Vous pouvez voir qu'en plus des nœuds de début et de fin, deux nœuds intermédiaires avec des propriétés différentes sont insérés, comme indiqué dans l'image. Ceci est représenté graphiquement dans la vue sur le côté droit de la boîte de dialogue. The effective length defined in this way is then assigned to the member and the results of the timber design are shown in Image 4.
Comme nous l'avons déjà mentionné dans l'introduction, il existe une fonction spécifique à RFEM 6 pour déterminer le moment fléchissant critique permettant d'attribuer un excentrement aux appuis nodaux. L'excentrement se rapporte à l'appui latéral en y/u et peut avoir un effet stabilisant ou déstabilisant sur le déversement, selon la position de la semelle comprimée. Ceci est illustré dans l'exemple en assignant l'excentrement aux deux appuis intermédiaires.
To assign an eccentricity to the supports, open the "Nodal Supports and Effective Lengths" dialog tab and select the intermediate nodes in the "Nodal Supports" section (Image 5). Vous remarquerez qu'une nouvelle section est maintenant disponible au bas de la boîte de dialogue où vous pouvez définir des données supplémentaires pour l'appui nodal. Vous pouvez donc définir un appui sur une semelle supérieure ou inférieure. Vous avez également la possibilité de définir manuellement l'excentrement. Notez que l'entrée fait référence à la ligne sélectionnée ci-dessus dans le tableau « Appuis nodaux ». Dans cet exemple, les deux appuis nodaux intermédiaires sont définis sur la semelle supérieure, que vous pouvez également voir dans la vue à droite de la boîte de dialogue.

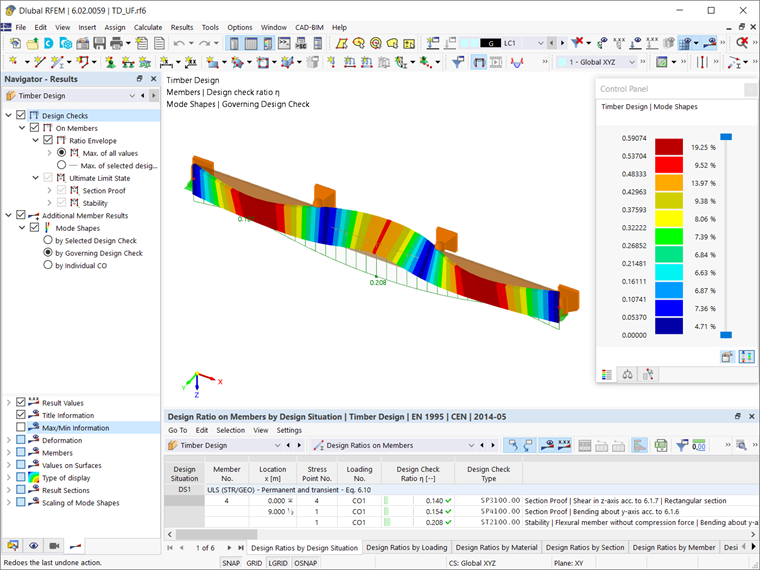

When defining the intermediate nodal supports at the upper flange, the results are as shown in Image 6.
Résumé
The “Nodal Supports – Additional Data” dialog section is displayed in the “Nodal Supports & Effective Lengths” tab if a spring has been defined as a support, or if there is a lateral support in y/u without rigid restraint about x. L'entrée se rapporte à la ligne sélectionnée dans le tableau « Appuis nodaux ». Cette fonction spécifique à RFEM 6 permet de définir un excentrement qui peut avoir un effet stabilisant ou déstabilisant pour le déversement, selon la position de la semelle comprimée. Une liste est disponible pour vous permettre de définir l'appui sur une semelle supérieure ou inférieure. Il est également possible de définir l'appui manuellement en définissant la valeur d'excentrement ez. Ceci est ensuite pris en compte dans les résultats de l'analyse de stabilité.
