В постоянно развивающейся солнечной индустрии проектирование и установка фотогальванических систем должны учитывать различные типы солнечных модулей. Среди них стеклянные солнечные панели завоевали популярность благодаря своему эстетическому виду и долговечности. Однако проектирование солнечных панелей, особенно стеклянных, требует специализированных подходов. Как и другие конструкции солнечных панелей, стеклянные панели нуждаются в индивидуальных оценках для точной проверки их несущей способности.
Инженерам необходимо учитывать уникальные свойства стекла, такие как его хрупкость и гибкость, а также специфические нагрузки, которые могут возникнуть. Эти нагрузки часто включают снег на солнечных панелях, когда неравномерное накопление снега может создавать асимметричную нагрузку или дополнительные силы, возникающие в результате ремонтных работ. Эти факторы, наряду с присущими характеристиками стеклянных солнечных панелей, требуют тщательной оценки, чтобы обеспечить структурную целостность и долгосрочную работоспособность солнечной системы в различных условиях.
Решение от Dlubal

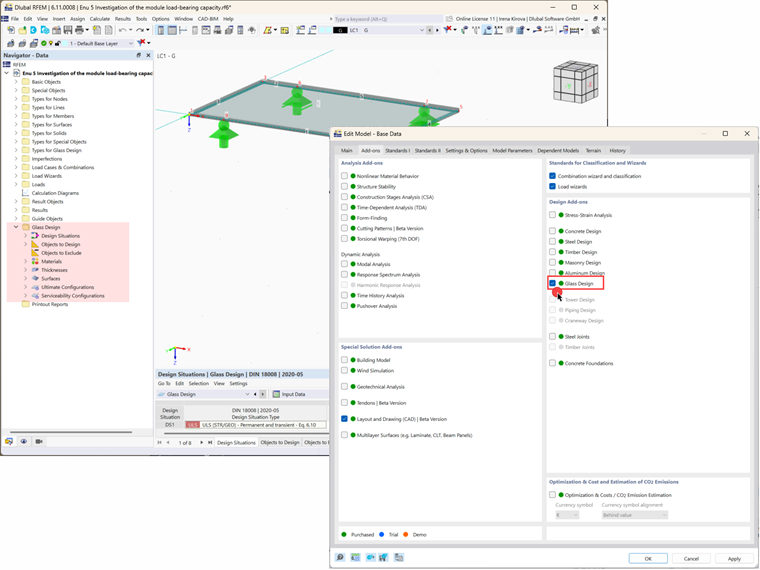

Программное обеспечение Dlubal предлагает надежные решения для этих уникальных задач в проектировании солнечных панелей. С дополнением Glass Design для RFEM 6 инженеры могут проводить комплексный анализ нагрузок, моделируя несколько сценариев прямо в одной платформе. Программное обеспечение позволяет инженерам точно проектировать солнечные модули, учитывая специфические свойства стекла и уникальные условия нагрузки, такие как накопление снега или силы из-за ремонтных работ. Этот интегрированный подход упрощает процесс проектирования крыш солнечных панелей, учитывая уникальные требования стеклянных солнечных панелей, оценивая использование системы и оптимизируя ее производительность.
Пример: Исследование несущей способности стеклянной солнечной панели с использованием RFEM 6 и дополнения Glass Design
1. Моделирование солнечной панели

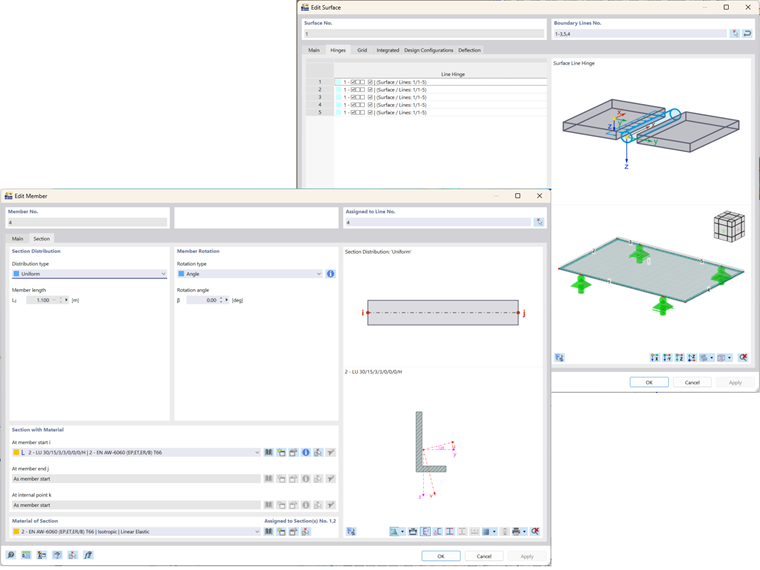

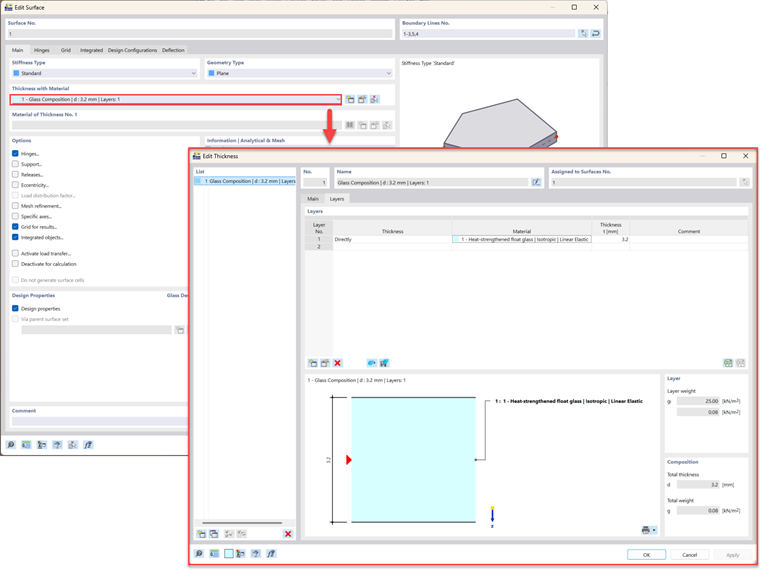

Рассмотрим пример, в котором мы оцениваем использование стеклянной солнечной панели с использованием RFEM 6 и дополнения Glass Design. В этом примере мы определяем стеклянную панель как поверхность с толщиной типа "Состав стекла" 3,5 мм (Изображение 2). Панель состоит из слоя термически укрепленного флоат-стекла. Панель навешана на пограничные элементы, которые определены как алюминиевые рейки в RFEM 6 (Изображение 3).
Одним из ключевых преимуществ использования RFEM 6 является отсутствие необходимости детально моделировать вторичную (поддерживающую) структуру. Инженеры могут вместо этого моделировать поддержки, используя имеющиеся функции программного обеспечения, что экономит как время, так и усилия, сохраняя точность проектирования. В этом примере используются узловые опоры, а рейки соединены с ними.
2. Применение нагрузок и моделирование специальных сценариев нагрузок

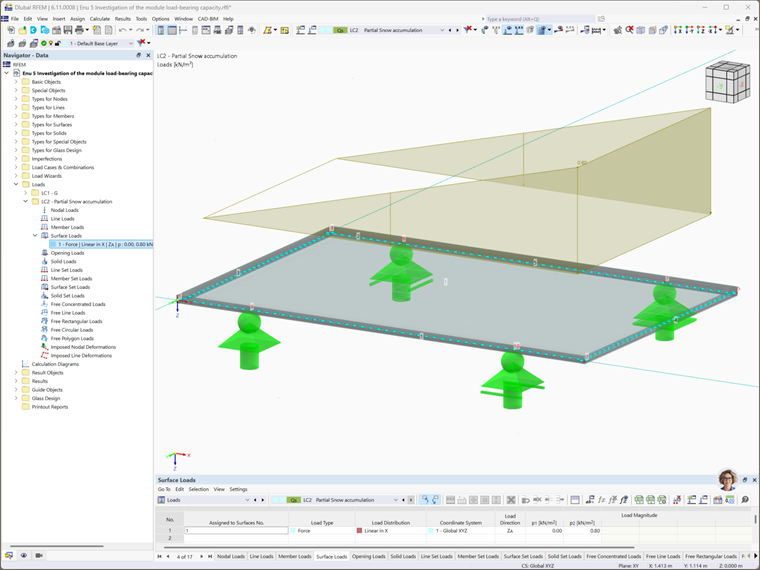

На этом этапе мы применяем частичное накопление снеговой нагрузки к стеклянной солнечной панели, представляющее собой обычный сценарий, с которым сталкиваются инженеры при проектировании фотогальванических систем в заснеженных регионах (Изображение 4). Неравномерное накопление снега может создавать дополнительные силы на панели, которые необходимо учитывать, чтобы избежать повреждений или отказов со временем. Это особенно важно при проектировании солнечных панелей для домашней установки или конструкции крыш солнечных панелей, которые подвергаются экстремальным погодным условиям.
3. Анализ и использование

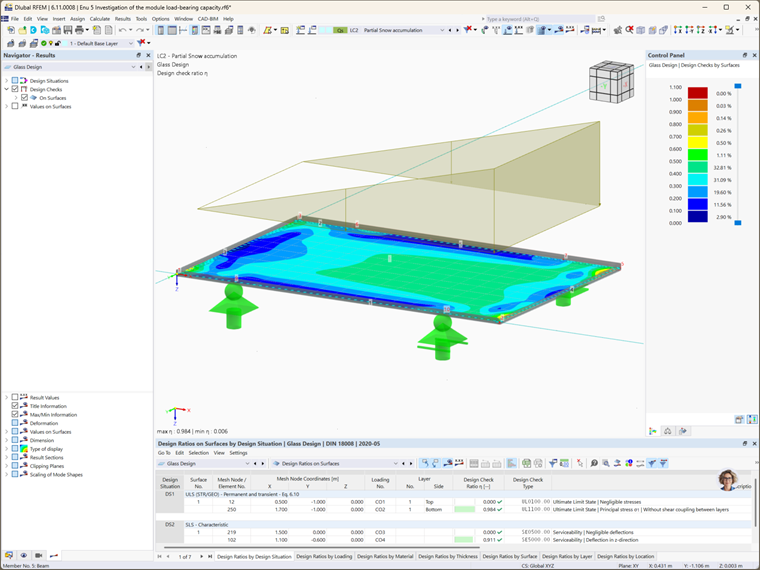

После определения стеклянной панели и применения нагрузки мы проводим анализ для определения использования солнечной панели. Этот анализ предоставляет важные данные, такие как адекватность проектирования панели применяемым нагрузкам и условиям. Получая коэффициенты проверок проектирования (Изображение 5), мы можем оценить, способна ли панель выдержать назначенную нагрузку и уровень ее использования, что позволяет инженерам, при необходимости, оптимизировать систему еще больше.
Заключение
Хотя этот пример относительно прост, он ясно демонстрирует возможности RFEM 6 и дополнения Glass Design в моделировании сложных конструкций солнечных панелей и сценариев нагрузок для стеклянных солнечных панелей. Интегрированный подход программного обеспечения Dlubal гарантирует, что все аспекты проектного процесса — от свойств материалов до специальных сценариев нагрузок — эффективно рассматриваются, в конечном итоге оптимизируя безопасность и производительность фотогальванической системы.
Предлагая передовые возможности как для проектирования, так и для анализа нагрузок, RFEM 6 позволяет инженерам решать задачи уникальных дизайнов солнечных панелей, обеспечивая эффективную и безопасную работу систем солнечных панелей в различных условиях.
