Na indústria solar em constante evolução, o design e instalação de sistemas fotovoltaicos devem considerar uma variedade de tipos de módulos solares. Entre estes, os painéis solares de vidro ganharam popularidade devido a sua estética e durabilidade. No entanto, dimensionar painéis solares, especialmente painéis de vidro, requer considerações especializadas. Assim como outros dimensionamentos de painéis solares, os painéis de vidro precisam de avaliações personalizadas para avaliar com precisão a sua capacidade de carga.
Os engenheiros devem considerar as propriedades únicas do material vidro, como a sua fragilidade e flexibilidade, bem como os cenários de carga distintas que podem surgir. Esses cenários frequentemente incluem neve sobre os painéis solares, onde a acumulação desigual de neve pode criar cargas assimétricas, ou forças adicionais resultantes de atividades de manutenção. Esses fatores, juntamente com as características inerentes do vidro dos painéis solares, exigem uma avaliação cuidadosa para garantir a integridade estrutural e o desempenho a longo prazo do sistema de painéis solares sob condições variadas.
Solução da Dlubal

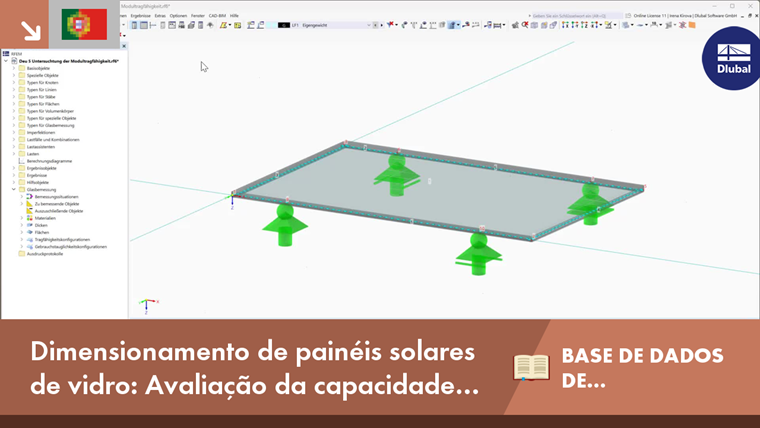

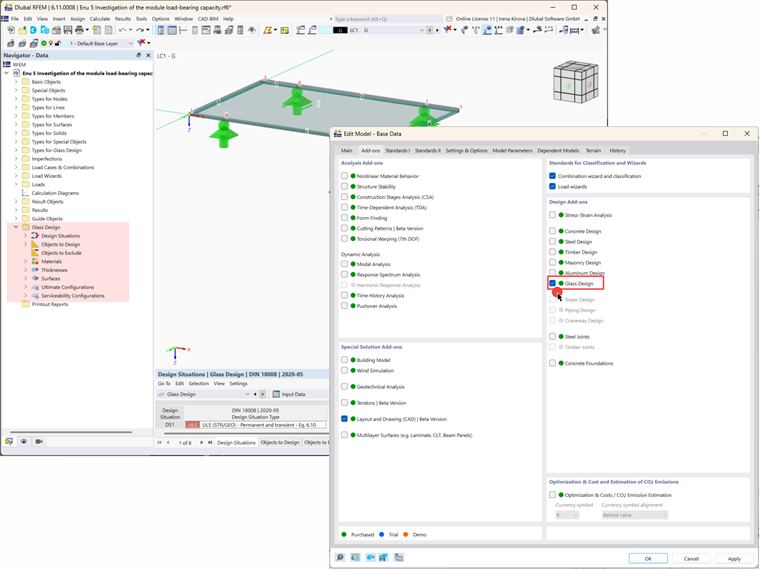

O software da Dlubal oferece soluções robustas para enfrentar esses desafios únicos no dimensionamento de painéis solares. Com o módulo Dimensionamento de vidro para RFEM 6, os engenheiros podem realizar análises abrangentes de carga, simulando múltiplos cenários de carga numa única plataforma. O software permite que os engenheiros dimensionem módulos solares com precisão, tendo em consideração as propriedades específicas do material vidro e as condições de carga únicas, como a acumulação de neve ou forças derivadas de atividades de manutenção.
Esta abordagem integrada agiliza o processo de dimensionamento de telhados com painéis solares abordando os requisitos únicos dos painéis solares de vidro, avaliando a utilização do sistema e otimizando o seu desempenho.
Exemplo: Avaliar a capacidade de carga resistente de um painel solar de vidro usando RFEM 6 e o módulo de dimensionamento de vidro
1. Modelar o painel solar

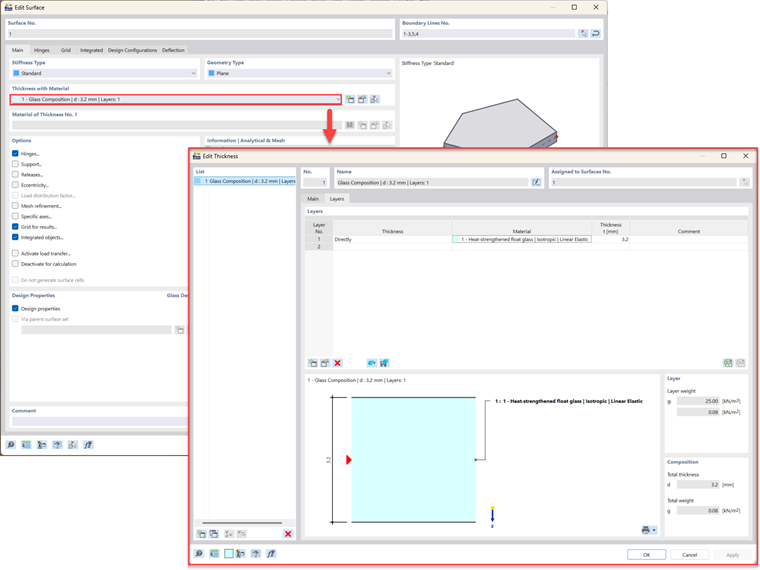

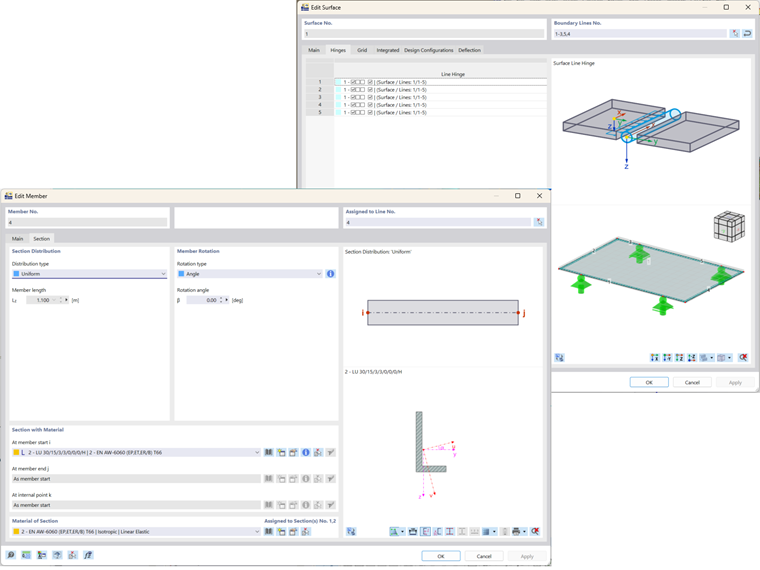

Vai-se considerar um exemplo onde se avalia a utilização de um painel solar de vidro usando RFEM 6 e o módulo de dimensionamento de vidro. Neste exemplo, definimos o painel de vidro como uma superfície com um tipo de espessura "Composição de vidro" de 3,5 mm (Imagem 2). O painel consiste numa camada de vidro temperado. O painel encontra-se articulado às barras de fronteira, que são definidos como calhas de alumínio no RFEM 6 (Imagem 3).
Uma importante vantagem de usar o RFEM 6 é que não há necessidade de modelar a estrutura secundária (apoio) em detalhe. Os engenheiros podem, em vez disso, simular os apoios usando os recursos disponíveis no software, economizando tempo e esforço, mantendo a precisão do dimensionamento. Para este exemplo, são utilizados apoios nodais, e as calhas são ligadas a eles.
2. Aplicar cargas e simulação de cenários de cargas especiais

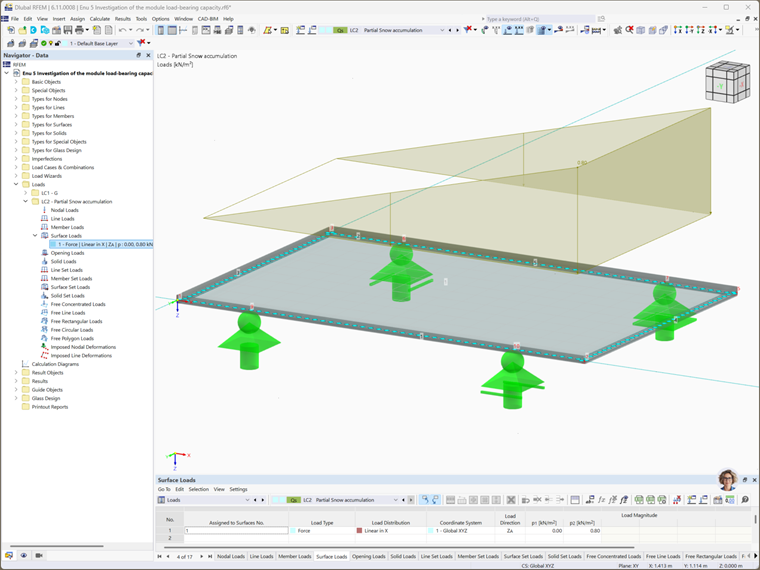

Nesta etapa, aplicamos uma acumulação parcial de carga de neve ao painel solar de vidro, representando um cenário comum que os engenheiros enfrentam ao projetar sistemas fotovoltaicos em regiões com neve (Imagem 4). A acumulação desigual de neve pode criar forças adicionais sobre o painel, que devem ser consideradas para evitar danos ou falhas ao longo do tempo. Isso é particularmente importante ao dimensionar painéis solares para instalações residenciais ou dimensionar telhados com painéis solares que são expostos a condições climáticas extremas.
3. Análise e utilização

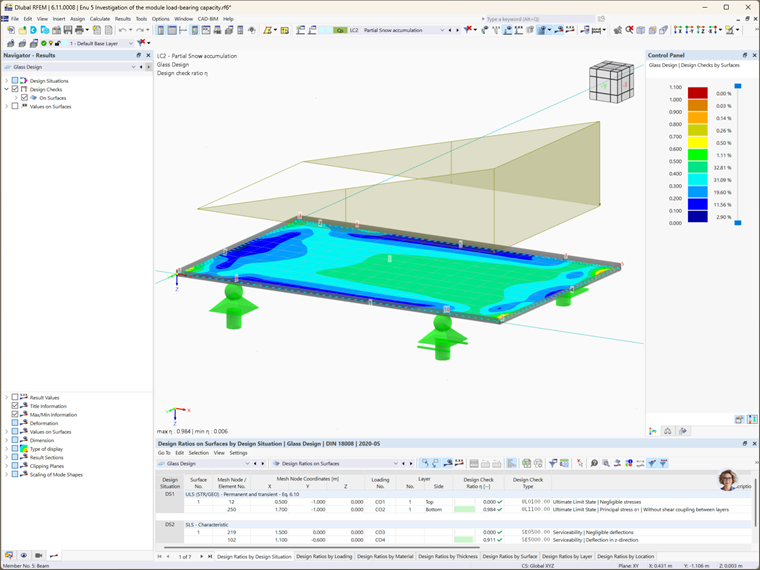

Após definir o painel de vidro e aplicar a carga, executa-se a análise para determinar a utilização do painel solar. Esta análise fornece dados essenciais, como se o dimensionamento do painel é adequado para as cargas aplicadas e condições. Ao obter as razões de verificação de dimensionamento (Imagem 5), podemos avaliar se o painel pode suportar a carga atribuída e o nível de utilização, permitindo que os engenheiros otimizem ainda mais o sistema, se necessário.
Conclusão
Embora este exemplo seja relativamente simples, ele demonstra claramente o poder do RFEM 6 e do módulo de dimensionamento de vidro na simulação de dimensionamentos complexos de painéis solares e cenários de carga para painéis solares de vidro. A abordagem integrada do software da Dlubal garante que todos os aspectos do processo de dimensionamento —desde as propriedades do material até aos cenários de carga especiais—sejam abordados de forma eficaz, otimizando a segurança e o desempenho do sistema fotovoltaico.
Ao oferecer capacidades avançadas tanto para o dimensionamento quanto para a análise de carga, o RFEM 6 permite aos engenheiros enfrentar os desafios de dimensionamentos únicos de painéis solares, garantindo que os sistemas de painéis solares funcionem de maneira eficiente e segura numa ampla gama de condições.
