W dynamicznie rozwijającej się branży solarnej, projektowanie i instalacja systemów fotowoltaicznych muszą uwzględniać różnorodność typów modułów solarnych. Wśród nich szklane panele słoneczne zyskały popularność ze względu na swoje walory estetyczne i trwałość. Jednak projektowanie paneli solarnych, zwłaszcza szklanych, wymaga specjalistycznych rozważań. Jak inne projekty paneli solarnych, szklane panele wymagają ocen dostosowanych do dokładnej oceny ich nośności.
Inżynierowie muszą uwzględniać unikalne właściwości materiałowe szkła, takie jak jego kruchość i elastyczność, jak również charakterystyczne scenariusze obciążenia, które mogą się pojawić. Te scenariusze często zawierają śnieg na panelach słonecznych, gdzie nierównomierne nagromadzenie śniegu może stworzyć asymetryczne obciążenie, lub dodatkowe siły wynikające z działań konserwacyjnych. Czynniki te, wraz z inherentnymi cechami szkła paneli solarnych, wymagają starannej oceny w celu zapewnienia integralności strukturalnej i długoterminowej wydajności systemu paneli słonecznych w różnych warunkach.
Rozwiązanie Dlubal

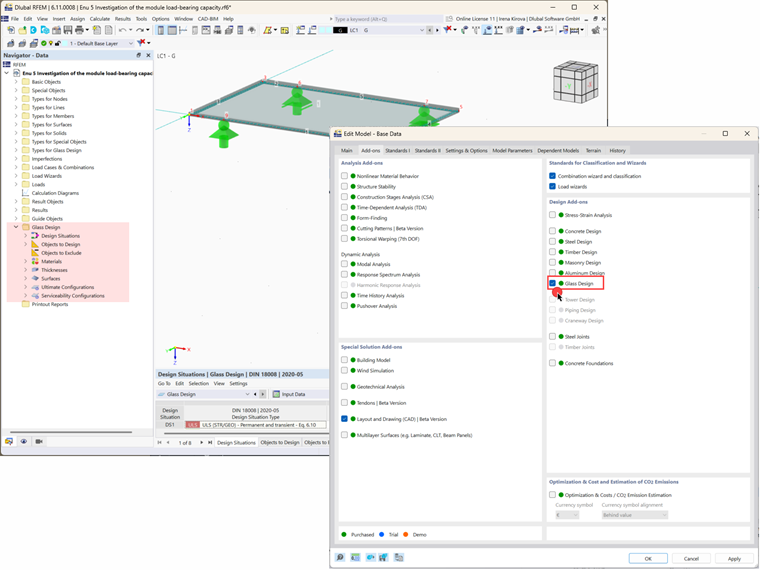

Oprogramowanie Dlubal oferuje solidne rozwiązania do pokonywania tych unikalnych wyzwań w projektowaniu paneli solarnych. Dzięki dodatkowemu modułowi Glass Design do RFEM 6, inżynierowie mogą przeprowadzać kompleksowe analizy obciążeń, symulując wiele scenariuszy obciążeń w ramach jednej platformy. Oprogramowanie pozwala inżynierom projektować moduły słoneczne z precyzją, uwzględniając specyficzne właściwości materiałowe szkła oraz unikalne warunki obciążeń, takie jak nagromadzenie śniegu czy siły wynikające z działań konserwacyjnych. Zintegrowane podejście upraszcza proces projektowania dachowych paneli solarnych przez uwzględnienie unikalnych wymagań szklanych paneli solarnych, ocenę wykorzystania systemu i optymalizację jego wydajności.
Przykład: Badanie nośności szklanego panelu solarnego przy użyciu RFEM 6 i dodatku Glass Design
1. Modelowanie panelu solarnego

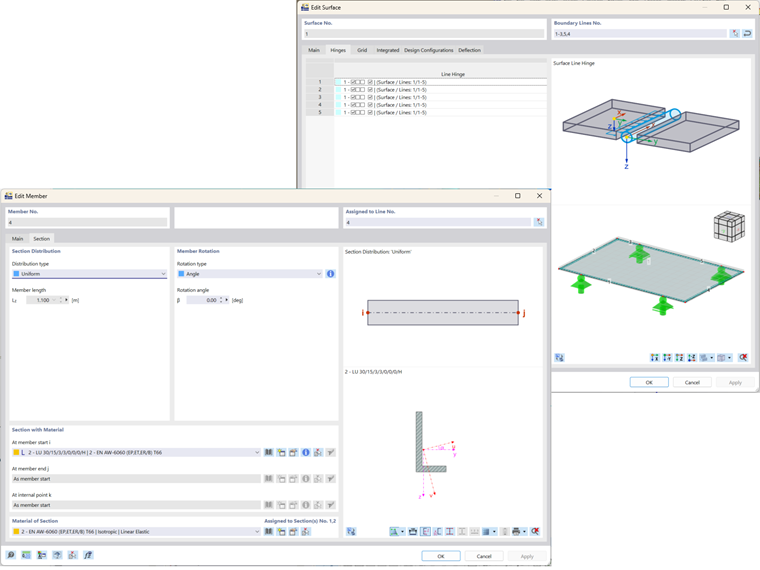

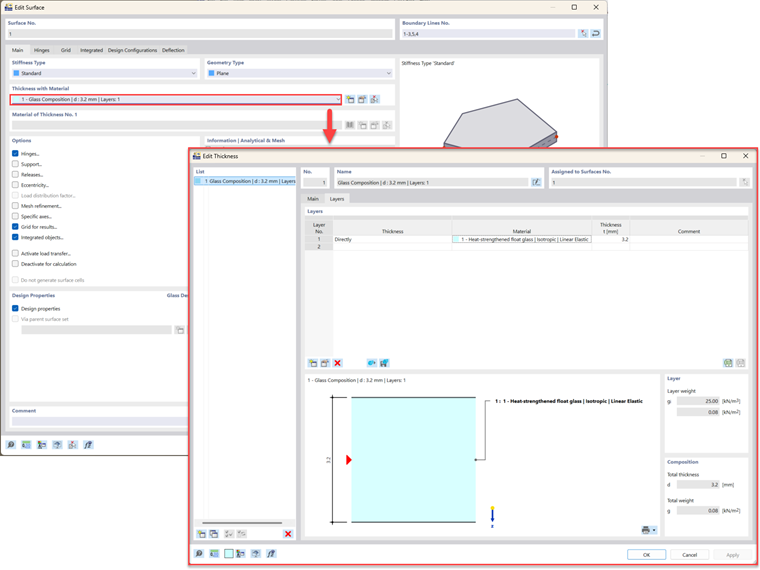

Rozważmy przykład, w którym ocenimy wykorzystanie szklanego panelu solarnego przy użyciu RFEM 6 i dodatku Glass Design. W tym przykładzie definiujemy panel szklany jako powierzchnię o typie grubości "Kompozycja szkła" 3,5 mm (obraz 2). Panel składa się z warstwy szkła wzmacnianego cieplnie. Panel jest przegubowo połączony z elementami granicznymi, które w RFEM 6 są zdefiniowane jako szyny aluminiowe (obraz 3).
Jedną z kluczowych zalet używania RFEM 6 jest brak konieczności szczegółowego modelowania drugorzędnej (podpory) struktury. Inżynierowie mogą zamiast tego symulować podpory, korzystając z dostępnych funkcji oprogramowania, oszczędzając zarówno czas, jak i wysiłek, jednocześnie zachowując dokładność projektu. W tym przykładzie używane są podpory węzłowe, a szyny są do nich przyłączone.
2. Stosowanie obciążeń i symulowanie specjalnych scenariuszy obciążeń

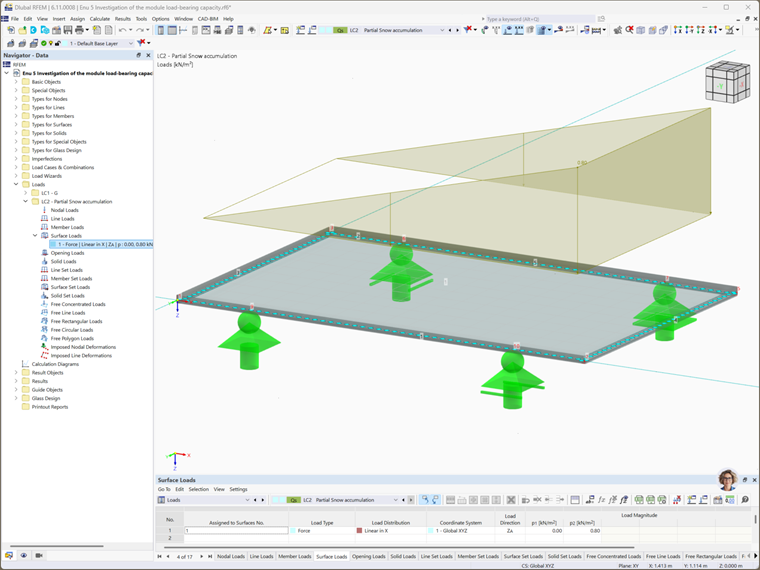

W tym kroku stosujemy częściowe nagromadzenie śniegu na szklanym panelu solarnym, reprezentując typowy scenariusz, z jakim mierzą się inżynierowie przy projektowaniu systemów fotowoltaicznych w śnieżnych regionach (obraz 4). Nierównomierne nagromadzenie śniegu może tworzyć dodatkowe siły na panelu, które muszą być rozważane, aby uniknąć uszkodzeń lub awarii w czasie. Jest to szczególnie ważne przy projektowaniu paneli solarnych do instalacji domowych lub projektów dachowych paneli solarnych, które są narażone na ekstremalne warunki pogodowe.
3. Analiza i wykorzystanie

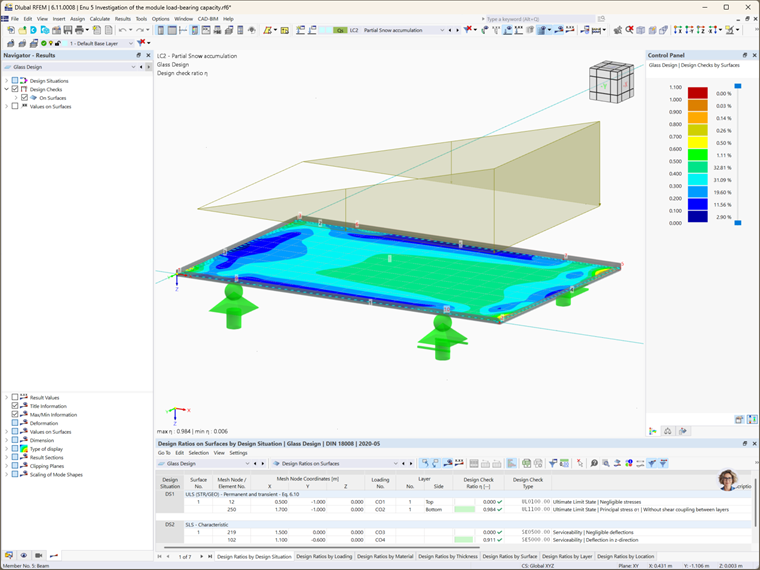

Po zdefiniowaniu panelu szklanego i zastosowaniu obciążenia przeprowadzamy analizę, aby określić wykorzystanie panelu solarnego. Ta analiza dostarcza istotnych danych, takich jak to, czy projekt panelu jest odpowiedni dla zastosowanych obciążeń i warunków. Uzyskując współczynniki kontroli projektu (obraz 5), możemy ocenić, czy panel może poradzić sobie z przypisanym obciążeniem i poziomem wykorzystania, co pozwala inżynierom dalej optymalizować system, jeśli to konieczne.
Wnioski
Choć ten przykład jest stosunkowo prosty, wyraźnie demonstruje moc RFEM 6 i dodatku Glass Design w symulowaniu skomplikowanych projektów paneli solarnych i scenariuszy obciążeń dla szklanych paneli solarnych. Zintegrowane podejście oprogramowania Dlubal zapewnia, że wszystkie aspekty procesu projektowania — od właściwości materiałowych po specjalne scenariusze obciążeń — są skutecznie rozważane, ostatecznie optymalizując bezpieczeństwo i wydajność systemu fotowoltaicznego.
Oferując zaawansowane możliwości zarówno projektowania, jak i analizy obciążeń, RFEM 6 pozwala inżynierom sprostać wyzwaniom unikalnych projektów paneli solarnych, zapewniając, że systemy paneli słonecznych działają efektywnie i bezpiecznie w szerokim zakresie warunków.
