In der sich ständig weiterentwickelnden Solarbranche müssen bei der Planung und Installation von Photovoltaikanlagen verschiedene Arten von Solarmodulen berücksichtigt werden. Unter diesen erfreuen sich Solarmodule aus Glas aufgrund ihrer Ästhetik und Langlebigkeit zunehmender Beliebtheit. Die Bemessung von Solarmodulen, insbesondere von Glasmodulen, erfordert jedoch spezielle Überlegungen. Wie andere Solarmodulkonstruktionen auch müssen Glasmodule individuell bewertet werden, um ihre Tragfähigkeit genau zu ermitteln.
Ingenieure müssen die einzigartigen Materialeigenschaften von Glas, wie seine Sprödigkeit und Flexibilität, sowie die unterschiedlichen Lastszenarien, die auftreten können, berücksichtigen. Zu diesen Szenarien gehören häufig Schnee auf Solarmodulen, wo ungleichmäßige Schneeansammlungen zu asymmetrischen Belastungen führen können, oder zusätzliche Kräfte, die durch Wartungsarbeiten entstehen. Diese Faktoren sowie die inhärenten Eigenschaften von Solarmodulglas erfordern eine sorgfältige Bewertung, um die strukturelle Integrität und langfristige Leistungsfähigkeit der Solaranlage unter verschiedenen Bedingungen sicherzustellen.
Dlubals Lösung
Die Software von Dlubal bietet robuste Lösungen für diese besonderen Herausforderungen bei der Bemessung von Solarmodulen. Mit dem Add-On Glasbemessung für RFEM 6 können Ingenieure umfassende Lastanalysen durchführen und mehrere Lastszenarien auf einer einzigen Plattform simulieren. Die Software ermöglicht Ingenieuren die präzise Bemessung von Solarmodulen unter Berücksichtigung der spezifischen Materialeigenschaften von Glas und besonderer Belastungsbedingungen wie Schneeansammlungen oder Kräfte durch Wartungsarbeiten.
Dieser integrierte Ansatz rationalisiert den Bemessungsprozess für Solarmoduldächer, indem er die besonderen Anforderungen von Sonnenkollektoren aus Glas berücksichtigt, die Ausnutzung des Systems bewertet und dessen Leistung optimiert.

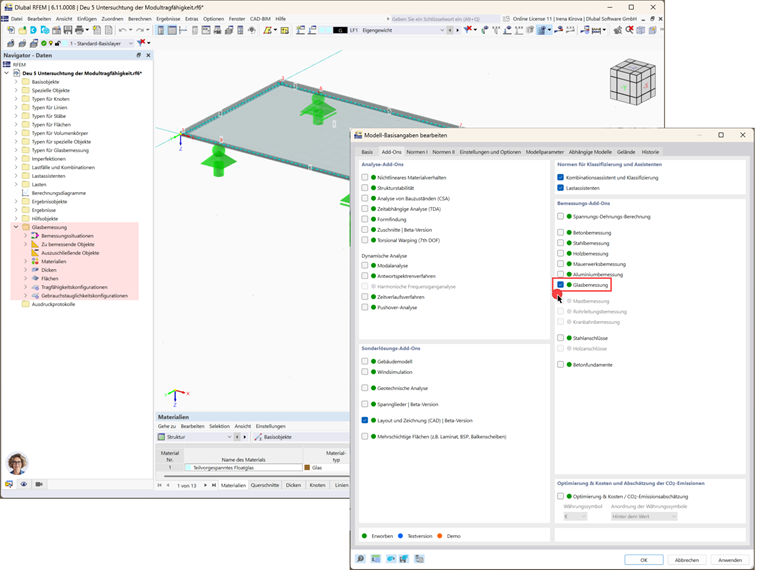

Beispiel: Untersuchung der Tragfähigkeit eines Glas-Solarmoduls mit RFEM 6 und dem Add-On Glasbemessung
1. Modellierung des Solarmoduls

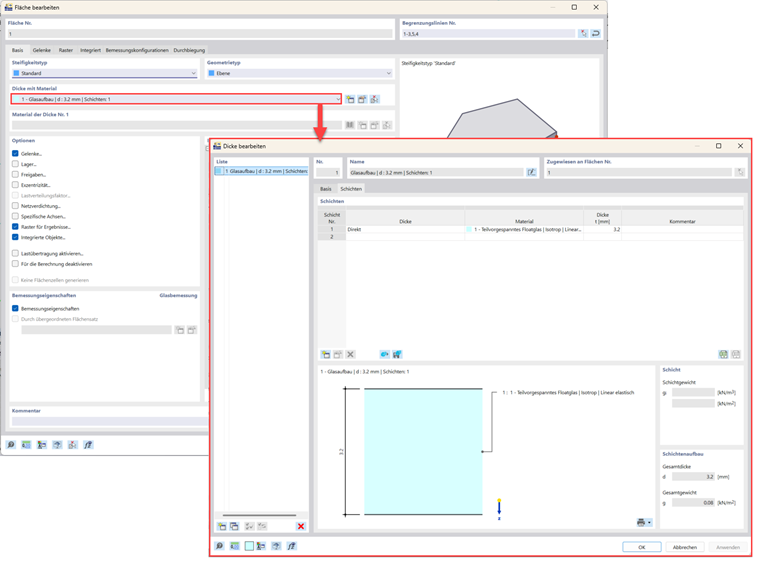

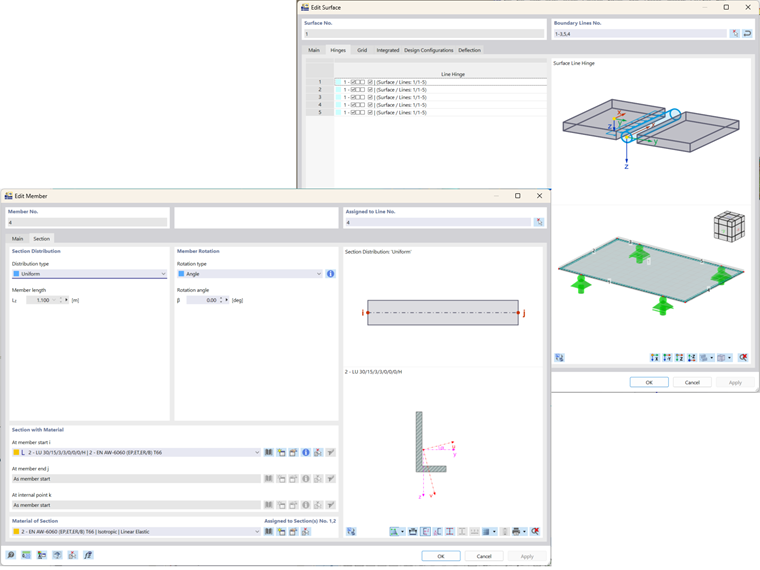

Betrachten wir ein Beispiel, in dem wir die Ausnutzung eines Solarmoduls aus Glas mit RFEM 6 und dem Add-On Glasbemessung bewerten. In diesem Beispiel definieren wir das Glaspaneel als Fläche mit dem Dickentyp „Glasaufbau” von 3,5 mm (Bild 2). Das Paneel besteht aus einer Schicht aus teilvorgespanntem Floatglas. Es ist an den Randstäben gelenkig befestigt, die in RFEM 6 als Aluminiumschienen definiert sind (Bild 3).
Ein wesentlicher Vorteil der Verwendung von RFEM 6 besteht darin, dass die sekundäre (Trag-)Konstruktion nicht detailliert modelliert werden muss. Ingenieure können stattdessen die Auflager mit den verfügbaren Funktionen der Software simulieren, was Zeit und Aufwand spart und gleichzeitig die Genauigkeit der Bemessung gewährleistet. In diesem Beispiel werden Knotenlager verwendet, an denen die Schienen befestigt sind.
2. Aufbringen von Lasten und Simulieren spezieller Lastszenarien

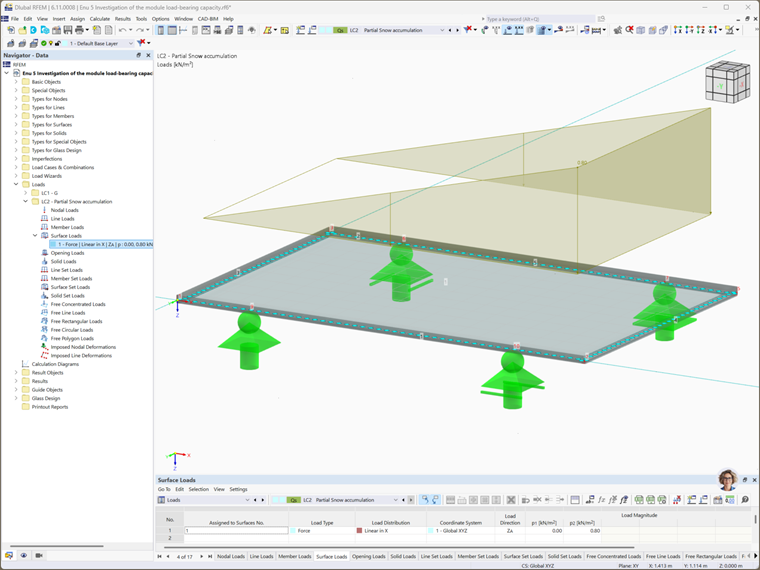

In diesem Schritt wenden wir eine Teilschneelastansammlung auf das Glas-Solarmodul an, was ein häufiges Szenario darstellt, mit dem Ingenieure bei der Planung von Photovoltaikanlagen in schneereichen Regionen konfrontiert sind (Bild 4). Eine ungleichmäßige Schneeansammlung kann zusätzliche Kräfte auf das Modul ausüben, die berücksichtigt werden müssen, um Schäden oder Versagen im Laufe der Zeit zu vermeiden. Dies ist besonders wichtig bei der Planung von Solarmodulen für Hausinstallationen oder Solarmodul-Dachkonstruktionen, die extremen Wetterbedingungen ausgesetzt sind.
3. Analyse und Ausnutzung

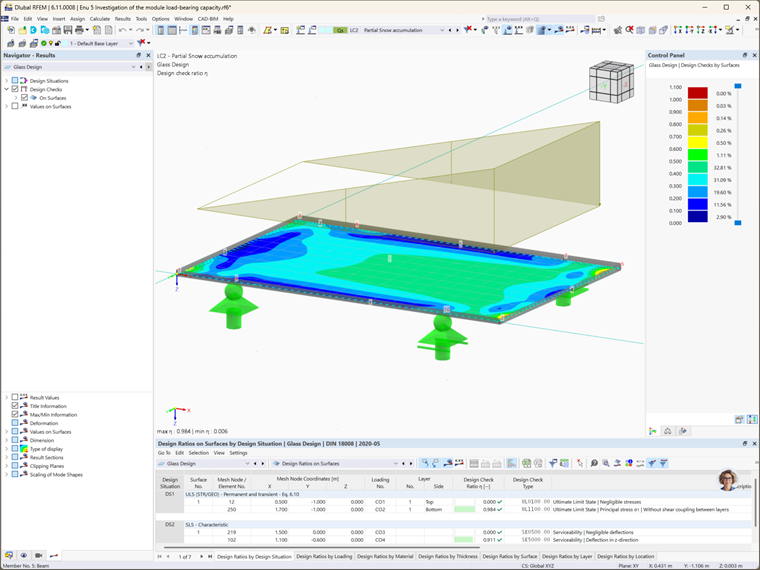

Nachdem wir die Glasscheibe definiert und die Last aufgebracht haben, führen wir die Analyse durch, um die Ausnutzung des Sonnenkollektors zu bestimmen. Diese Analyse liefert wichtige Daten, beispielsweise darüber, ob die Bemessung des Kollektors für die aufgebrachten Lasten und Bedingungen ausreichend ist. Anhand der Nachweiskriterien (Bild 5) können wir beurteilen, ob der Kollektor die zugewiesene Last und den Ausnutzungsgrad bewältigen kann, sodass Ingenieure das System bei Bedarf weiter optimieren können.
Fazit
Dieses Beispiel ist zwar relativ simpel, zeigt aber ganz klar, wie gut RFEM 6 und das Add-On Glasbemessung bei der Simulation von komplexen Solarmodulkonstruktionen und Lastszenarien für Sonnenkollektoren aus Glas sind. Der integrierte Ansatz der Software von Dlubal sorgt dafür, dass alle Aspekte des Bemessungsprozesses – von den Materialeigenschaften bis hin zu speziellen Lastszenarien – effektiv berücksichtigt werden, was letztlich die Sicherheit und Leistung der Photovoltaikanlage optimiert.
Durch die fortschrittlichen Funktionen für die Bemessung und Lastanalyse ermöglicht RFEM 6 Ingenieuren, die Herausforderungen einzigartiger Solarmodulkonstruktionen zu meistern und sicherzustellen, dass Solarmodulsysteme unter einer Vielzahl von Bedingungen effizient und sicher funktionieren.
