Nel sempre in evoluzione settore dell'energia solare, la progettazione e l'installazione di sistemi fotovoltaici devono tenere conto di una varietà di tipi di moduli solari. Tra questi, i pannelli solari in vetro hanno guadagnato popolarità grazie al loro fascino estetico e alla loro durata. Tuttavia, progettare pannelli solari, in particolare pannelli in vetro, richiede considerazioni specializzate. Come altri progetti di pannelli solari, anche quelli in vetro richiedono valutazioni su misura per valutare accuratamente la loro capacità portante.
Gli ingegneri devono tenere conto delle proprietà uniche del materiale vetro, come la sua fragilità e flessibilità, nonché degli scenari di carico distintivi che potrebbero sorgere. Questi scenari spesso includono neve sui pannelli solari, dove l'accumulo irregolare di neve può creare carichi asimmetrici, o forze aggiuntive derivanti da attività di manutenzione. Questi fattori, insieme alle caratteristiche intrinseche del vetro dei pannelli solari, richiedono un'attenta valutazione per garantire l'integrità strutturale e le prestazioni a lungo termine del sistema di pannelli solari in condizioni variabili.
Soluzione di Dlubal

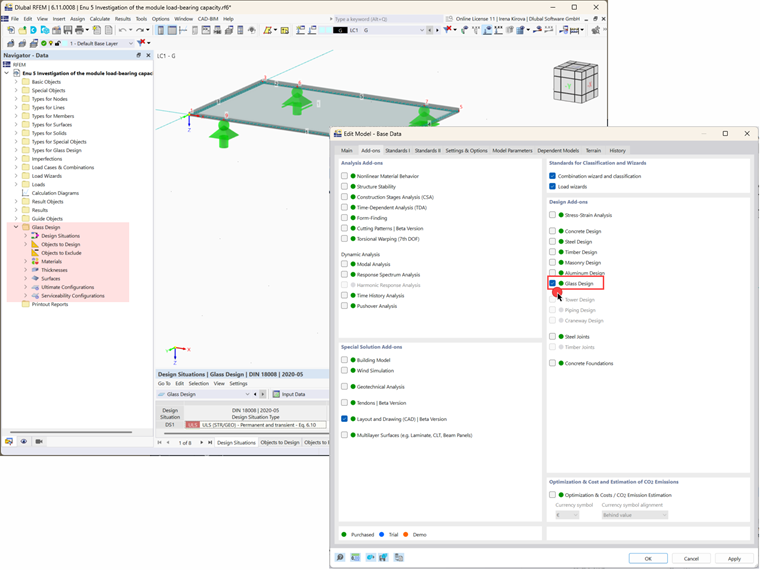

Il software di Dlubal offre soluzioni robuste per affrontare queste sfide uniche nella progettazione di pannelli solari. Con il componente aggiuntivo Glass Design per RFEM 6, gli ingegneri possono eseguire un'analisi completa dei carichi, simulando diversi scenari di carico all'interno di una singola piattaforma. Il software consente agli ingegneri di progettare moduli solari con precisione, considerando le specifiche proprietà del materiale vetro e condizioni di carico uniche come l'accumulo di neve o le forze derivanti dalle attività di manutenzione. Questo approccio integrato semplifica il processo di progettazione del tetto per pannelli solari, affrontando i requisiti unici dei pannelli solari in vetro, valutando l'utilizzo del sistema e ottimizzandone le prestazioni.
Esempio: Investigazione della Capacità Portante di un Pannello Solare in Vetro Utilizzando RFEM 6 e il Componente Aggiuntivo Glass Design
1. Modellazione del Pannello Solare

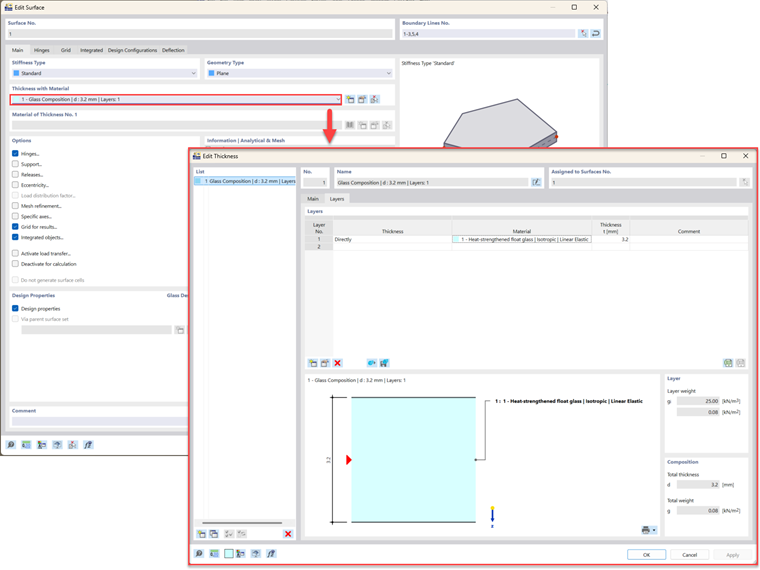

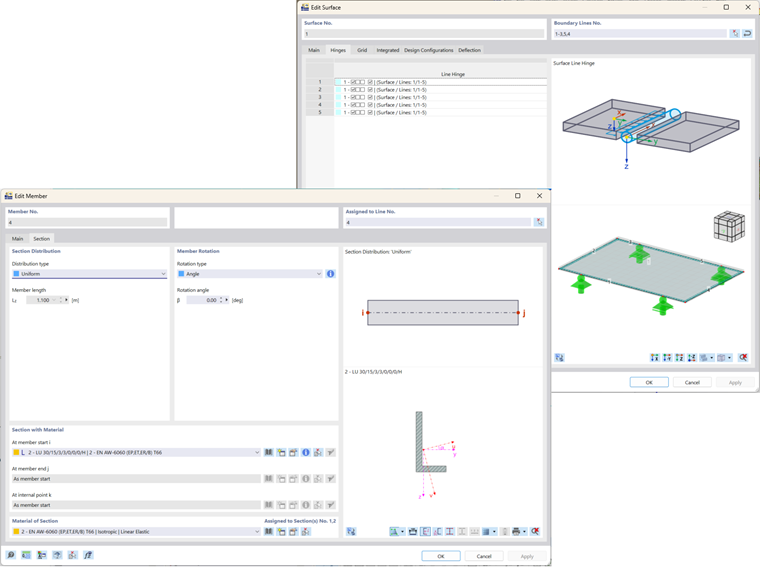

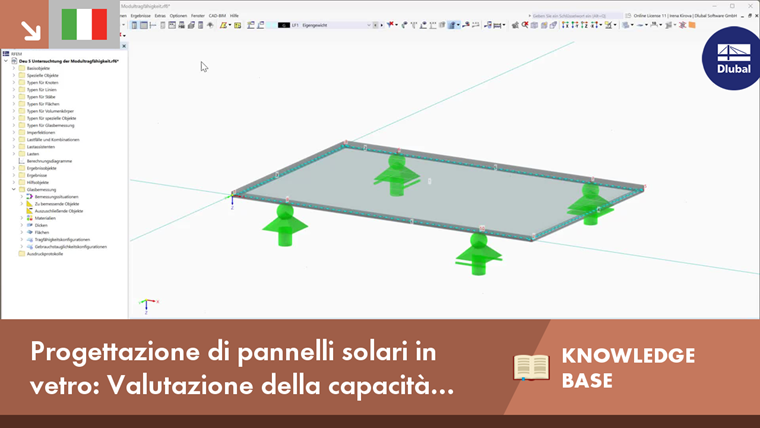

Consideriamo un esempio in cui valutiamo l'utilizzo di un pannello solare in vetro utilizzando RFEM 6 e il componente aggiuntivo Glass Design. In questo esempio, definiamo il pannello in vetro come una superficie con un tipo di spessore di "Composizione Vetro" di 3,5 mm (Immagine 2). Il pannello consiste di uno strato di vetro float temperato a caldo. Il pannello è incernierato ai membri di confine, che sono definiti come binari in alluminio in RFEM 6 (Immagine 3).
Uno dei principali vantaggi dell'utilizzo di RFEM 6 è che non è necessario modellare in dettaglio la struttura secondaria (di supporto). Gli ingegneri possono invece simulare i supporti utilizzando le funzionalità disponibili nel software, risparmiando tempo e sforzi mantenendo l'accuratezza del progetto. In questo esempio, vengono utilizzati supporti nodali e i binari sono collegati a essi.
2. Applicazione dei Carichi e Simulazione di Scenari di Carico Speciali

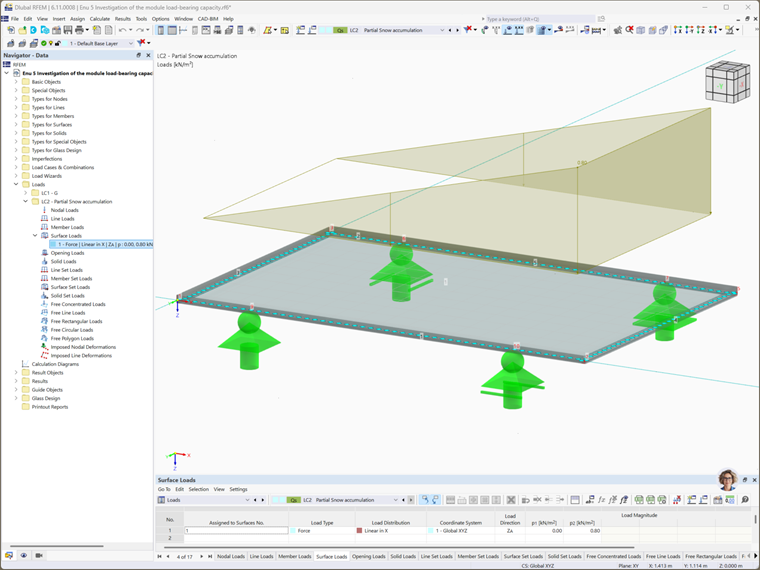

In questo passaggio, applichiamo un accumulo parziale di carico nevoso al pannello solare in vetro, rappresentando un comune scenario che gli ingegneri affrontano quando progettano sistemi fotovoltaici in regioni nevose (Immagine 4). L'accumulo irregolare di neve può creare forze aggiuntive sul pannello, che devono essere considerate per evitare danni o guasti nel tempo. Questo è particolarmente importante quando si progettano pannelli solari per installazioni domestiche o progetti di tetti con pannelli solari esposti a condizioni meteorologiche estreme.
3. Analisi e Utilizzo

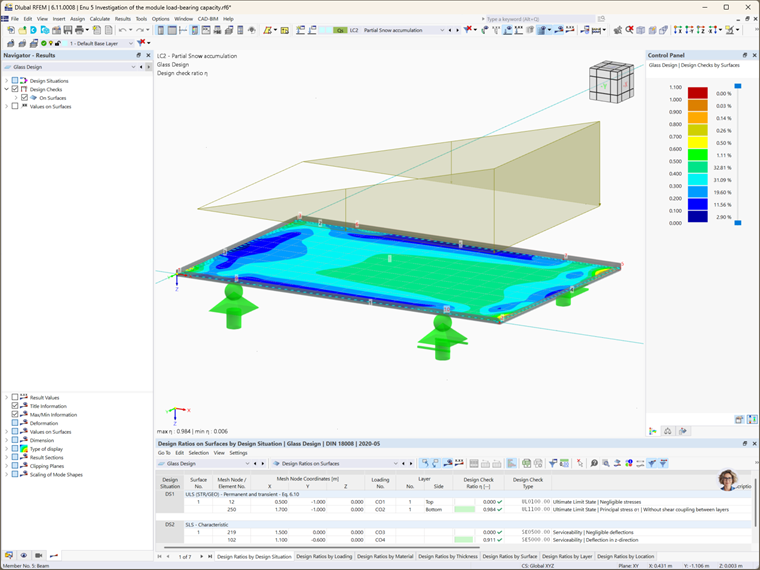

Dopo aver definito il pannello in vetro e applicato i carichi, eseguiamo l'analisi per determinare l'utilizzo del pannello solare. Questa analisi fornisce dati essenziali, come se il design del pannello sia adeguato per i carichi e le condizioni applicati. Ottenendo i coefficienti di verifica del progetto (Immagine 5), possiamo valutare se il pannello può gestire il carico assegnato e il livello di utilizzo, consentendo agli ingegneri di ottimizzare ulteriormente il sistema se necessario.
Conclusione
Sebbene questo esempio sia relativamente semplice, dimostra chiaramente la potenza di RFEM 6 e del componente aggiuntivo Glass Design nel simulare progetti complessi di pannelli solari e scenari di carico per pannelli solari in vetro. L'approccio integrato del software di Dlubal garantisce che tutti gli aspetti del processo di progettazione - dalle proprietà del materiale agli scenari di carico speciali - siano affrontati in modo efficace, ottimizzando infine la sicurezza e le prestazioni del sistema fotovoltaico.
Offrendo capacità avanzate sia per la progettazione che per l'analisi dei carichi, RFEM 6 consente agli ingegneri di affrontare le sfide di progetti di pannelli solari unici, garantendo che i sistemi di pannelli solari funzionino in modo efficiente e sicuro in una vasta gamma di condizioni.
