Ve stále se vyvíjejícím solárním průmyslu musí návrh a instalace fotovoltaických systémů zohledňovat různé typy solárních modulů. Mezi nimi si skleněné solární panely získaly popularitu díky svému estetickému vzhledu a odolnosti. Nicméně, návrh solárních panelů, zejména skleněných, vyžaduje speciální úvahy. Stejně jako jiné návrhy solárních panelů, i skleněné panely potřebují přizpůsobené hodnocení pro přesné vyhodnocení jejich nosné kapacity.
Inženýři musí zohlednit jedinečné vlastnosti materiálu skla, jako je jeho křehkost a pružnost, stejně jako jedinečné zatěžovací scénáře, které mohou vzniknout. Tyto scénáře často zahrnují sníh na solárních panelech, kde nerovnoměrné nahromadění sněhu může způsobit asymetrické zatížení, nebo další síly vyplývající z údržbových činností. Tyto faktory, spolu s inherentními vlastnostmi skleněného solárního panelu, vyžadují pečlivé hodnocení, aby byla zajištěna strukturální integrita a dlouhodobý výkon solárního systému za různých podmínek.
Řešení od Dlubal
Software od Dlubal nabízí robustní řešení pro zvládnutí těchto jedinečných výzev při návrhu solárních panelů. Pomocí dodatku Návrh skla pro RFEM 6 mohou inženýři provádět komplexní analýzu zatížení, simulující více zatěžovacích scénářů v rámci jedné platformy. Software umožňuje inženýrům navrhovat solární moduly s přesností při zohlednění specifických materiálových vlastností skla a jedinečných zatěžovacích podmínek, jako je nahromadění sněhu nebo síly z údržbových činností. Tento integrovaný přístup zjednodušuje proces návrhu střech solárních panelů tím, že řeší jedinečné požadavky skleněných solárních panelů, hodnotí využití systému a optimalizuje jeho výkon.
Příklad: Zkoumání nosné kapacity skleněného solárního panelu pomocí RFEM 6 a dodatku Návrh skla

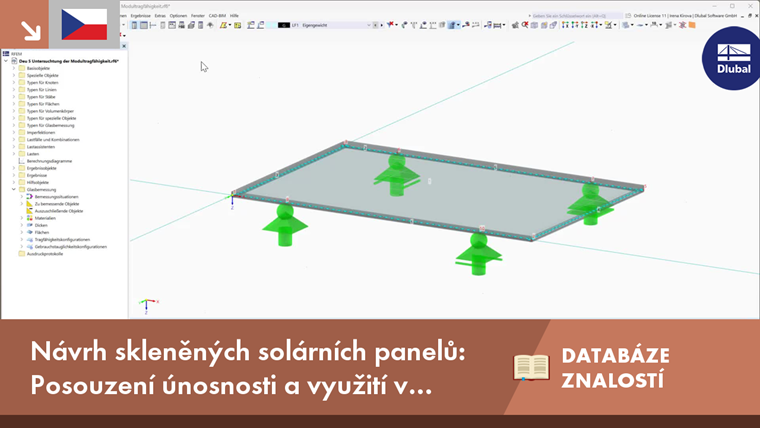

1. Modelování solárního panelu

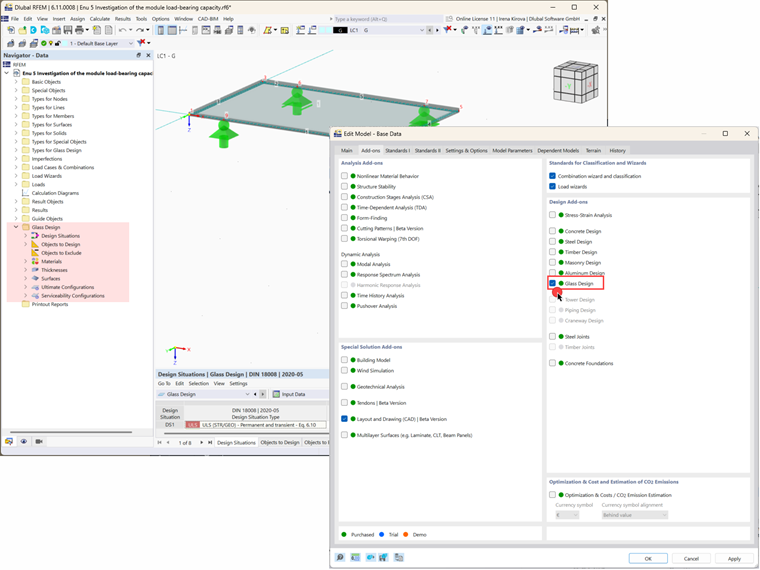

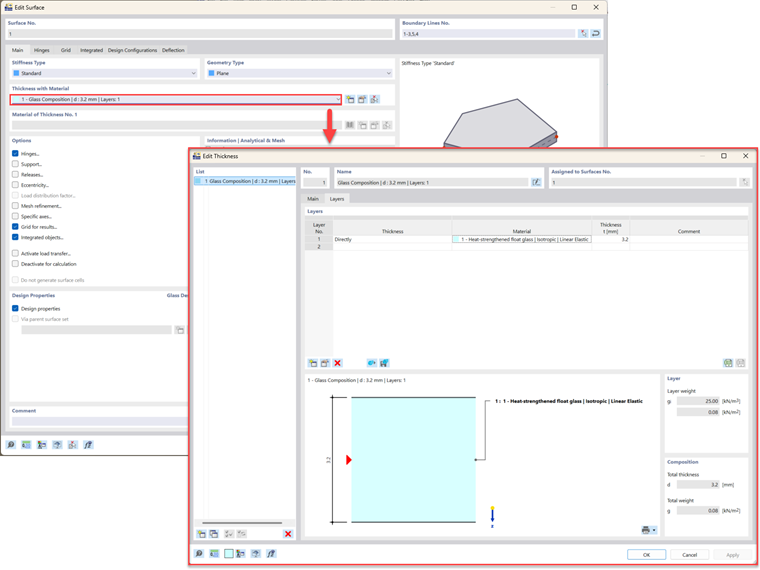

Zvažme příklad, kde posuzujeme využití skleněného solárního panelu pomocí RFEM 6 a dodatku Návrh skla. V tomto příkladu definujeme skleněný panel jako povrch s tloušťkou typu "skleněná kompozice" 3,5 mm (

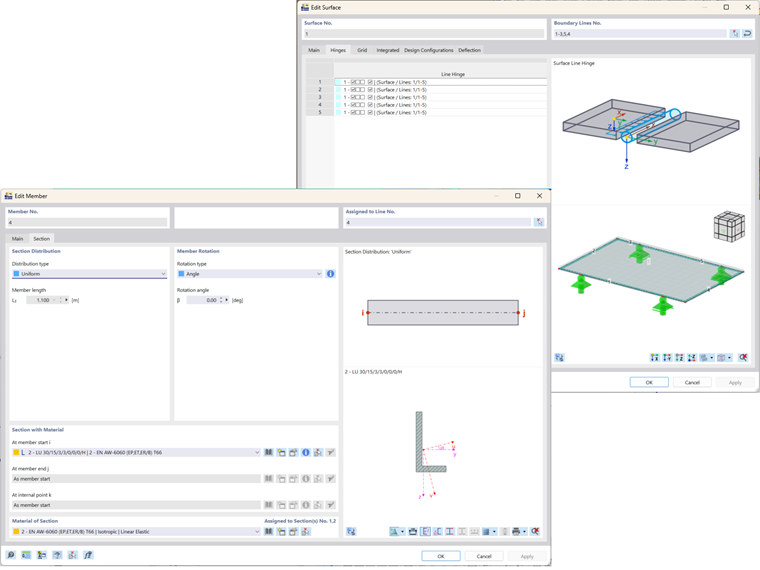

). Panel se skládá z vrstvy tepelně zpevněného plaveného skla. Panel je zavěšený na hraniční členech, které jsou v RFEM 6 definovány jako hliníkové kolejnice ( ).
Jedna z klíčových výhod používání RFEM 6 je, že není potřeba detailně modelovat sekundární (podpůrnou) strukturu. Inženýři mohou místo toho simulovat podpory pomocí dostupných funkcí softwaru, čímž šetří jak čas, tak úsilí při zachování přesnosti návrhu. Pro tento příklad se používají uzlové podpory a kolejnice jsou k nim připojeny.
2. Aplikace zatížení a simulace speciálních zatěžovacích scénářů

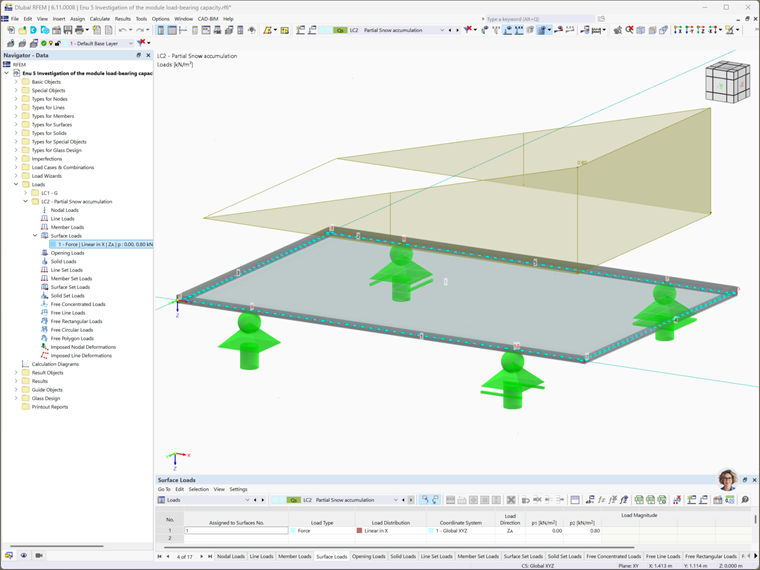

V tomto kroku aplikujeme částečné nahromadění sněhu na skleněný solární panel, což představuje běžný scénář, kterému inženýři čelí při návrhu fotovoltaických systémů v zasněžených oblastech (
). Nerovnoměrné nahromadění sněhu může vytvářet dodatečné síly na panelu, které je nutné zohlednit, aby se v průběhu času zabránilo poškození nebo selhání. To je obzvlášť důležité při návrhu solárních panelů pro domácí instalace nebo návrhy střech solárních panelů, které jsou vystaveny extrémním povětrnostním podmínkám.
3. Analýza a využití

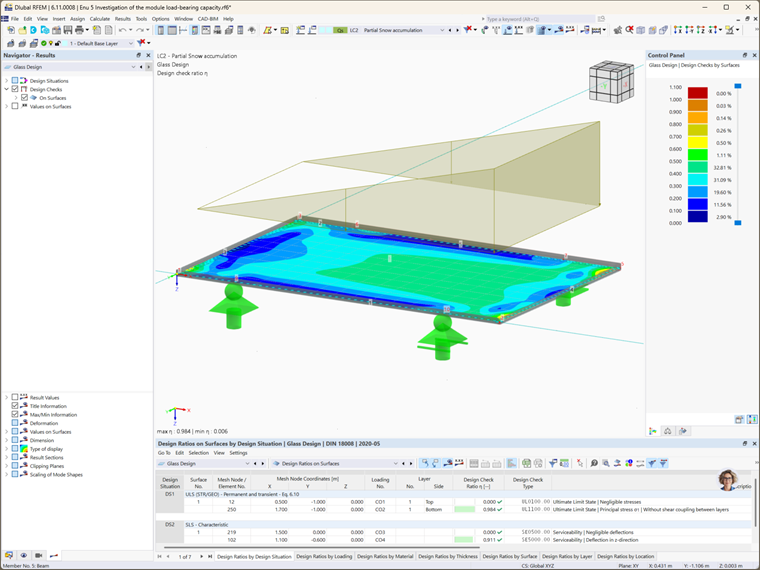

Po definování skleněného panelu a aplikaci zatížení provádíme analýzu ke stanovení využití solárního panelu. Tato analýza poskytuje podstatné údaje, jako například zda je návrh panelu dostatečný pro aplikovaná zatížení a podmínky. Získáním poměrů kontroly návrhu (
) můžeme posoudit, zda panel zvládne přiřazené zatížení a úroveň využití, což umožňuje inženýrům dále optimalizovat systém, pokud je to potřeba.
Závěr
Ačkoli je tento příklad relativně jednoduchý, jasně demonstruje sílu RFEM 6 a dodatku Návrh skla při simulaci komplexních návrhů solárních panelů a zatěžovacích scénářů pro skleněné solární panely. Integrovaný přístup softwaru Dlubal zajišťuje, že všechny aspekty návrhového procesu—od vlastností materiálu po speciální zatěžovací scénáře—jsou řešeny efektivně, což nakonec optimalizuje bezpečnost a výkon fotovoltaického systému.
Nabídkou pokročilých možností pro návrh i analýzu zatížení umožňuje RFEM 6 inženýrům zvládat výzvy jedinečných návrhů solárních panelů, zajišťující, že systémy solárních panelů fungují efektivně a bezpečně v široké škále podmínek.
