在不断发展的太阳能行业中，光伏系统的设计和安装必须考虑各种太阳能模块类型。其中，玻璃太阳能电池板因其美观和耐用性而受到欢迎。然而，设计太阳能电池板，特别是玻璃电池板，需具备专业的考虑因素。与其他太阳能电池板设计类似，玻璃电池板需要量身定制的评估以准确评估其承载能力。
工程师必须考虑玻璃的独特材料属性，比如其脆性和灵活性，以及可能出现的特殊载荷情况。这些情况通常包括太阳能电池板上的积雪，其中不均匀的积雪堆积会产生非对称载荷，或者是由维护活动产生的额外力。这些因素连同太阳能电池板玻璃本身的特性，需要仔细评估，以确保太阳能电池板系统在不同条件下的结构完整性和长期性能。
Dlubal的解决方案
Dlubal的软件为解决太阳能电池板设计中的这些独特挑战提供了强有力的解决方案。通过RFEM 6的玻璃设计附加模块，工程师可以在单个平台上进行全面的载荷分析，模拟多种载荷情况。该软件允许工程师在设计太阳能组件时精确考虑玻璃的特定材料特性和独特的载荷条件，如积雪或维护活动的力。 这种集成的方法通过解决玻璃太阳能电池板的独特需求，评估系统的利用率，优化其性能，从而简化了太阳能电池板屋顶设计过程。
示例：使用RFEM 6和玻璃设计附加模块调查玻璃太阳能电池板的承载能力
1.建模太阳能电池板

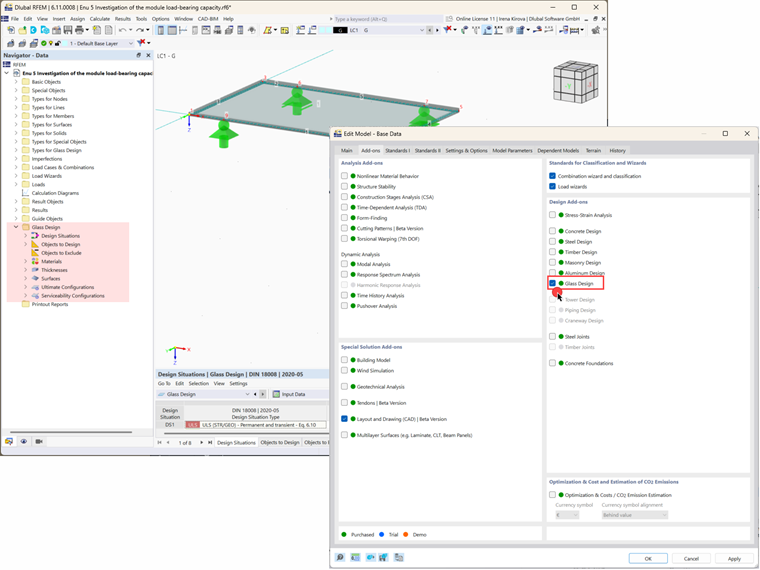

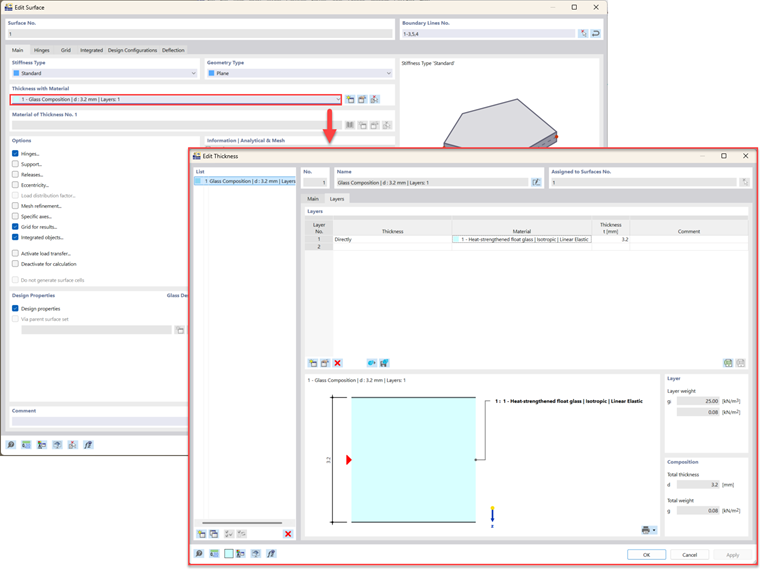

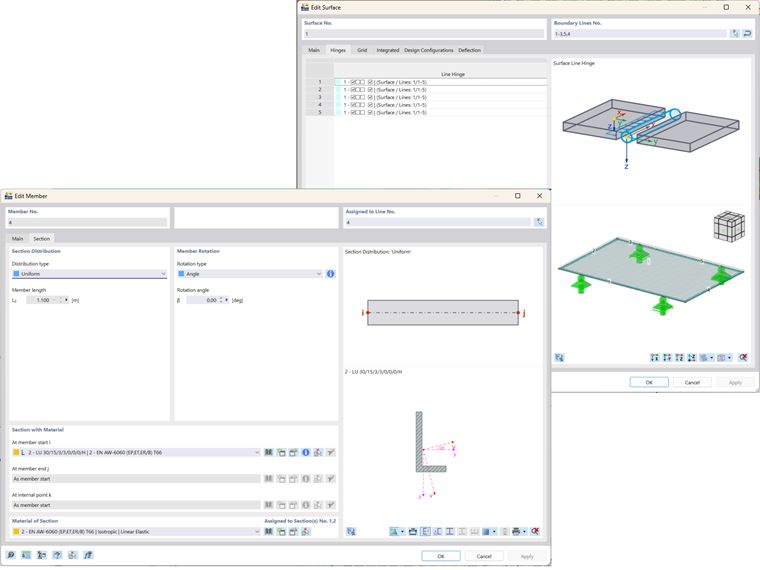

我们考虑一个利用RFEM 6和玻璃设计附加模块评估玻璃太阳能电池板利用率的例子。在这个例子中，我们将玻璃面板定义为厚度类型为3.5mm的“玻璃组成”表面（图片2）。面板由一层热强化浮法玻璃组成。该面板铰接到边界构件上，这些构件在RFEM 6中定义为铝轨道（图片3）。
使用RFEM 6的一个关键优势在于无需详细建模次级（支撑）结构。工程师可以利用软件提供的功能模拟支撑，从而节省时间和精力，同时保持设计精度。在此示例中，使用节点支撑，并将轨道连接到它们上。
2.应用负载和模拟特殊载荷情况

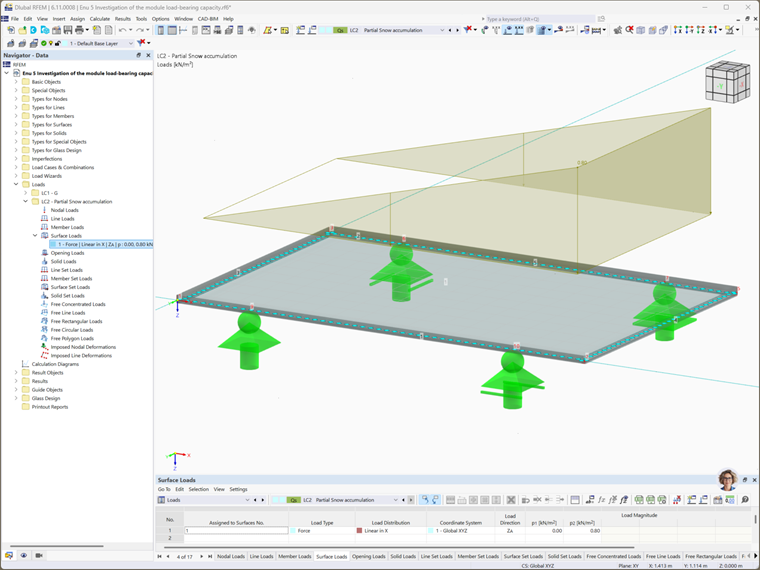

在这一步中，我们将部分积雪负载施加到玻璃太阳能电池板上，代表工程师在雪区设计光伏系统时面临的常见情况（图片4）。不均匀的积雪堆积会给电池板带来额外的力，必须加以考虑以避免随着时间的推移发生损坏或故障。这在为家庭安装太阳能电池板或暴露于极端天气条件下的太阳能屋顶设计时尤为重要。
3.分析和利用率

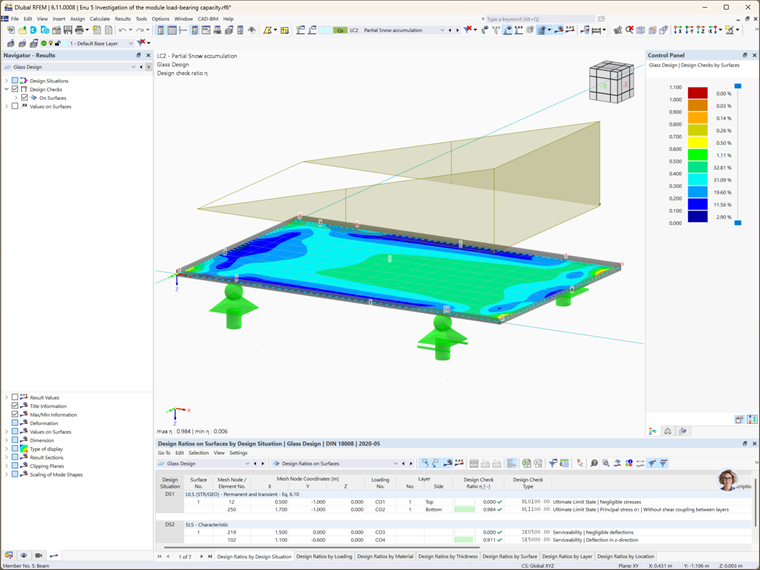

定义玻璃面板并施加载荷后，我们进行分析以确定太阳能电池板的利用率。此分析提供基本数据，例如，面板的设计是否适合所施加的载荷和条件。通过获得设计检查比率（图片5），我们可以评估面板是否能承受分配的载荷以及利用水平，如有需要，允许工程师进一步优化系统。
结论
虽然这个例子相对简单，但它清楚地展示了RFEM 6和玻璃设计附加模块在模拟复杂的太阳能电池板设计和玻璃太阳能电池板载荷情况下的强大功能。Dlubal软件的集成方法确保了从材料特性到特殊载荷情况等设计过程的各个方面的有效解决，最终优化光伏系统的安全性和性能。
通过提供先进的设计和载荷分析功能，RFEM 6使工程师能够应对独特的太阳能电池板设计挑战，确保太阳能电池板系统在各种条件下高效、安全地运行。
