En la industria solar en constante evolución, el diseño e instalación de sistemas fotovoltaicos deben considerar una variedad de tipos de módulos solares. Entre ellos, los paneles solares de vidrio han ganado popularidad debido a su atractivo estético y durabilidad. Sin embargo, diseñar paneles solares, especialmente paneles de vidrio, requiere consideraciones especializadas. Al igual que otros diseños de paneles solares, los paneles de vidrio necesitan evaluaciones personalizadas para evaluar con precisión su capacidad de carga.
Los ingenieros deben tener en cuenta las propiedades únicas del material del vidrio, como su fragilidad y flexibilidad, así como los escenarios de carga distintivos que puedan surgir. Estos escenarios a menudo incluyen nieve sobre los paneles solares, donde la acumulación desigual de nieve puede crear cargas asimétricas, o fuerzas adicionales resultantes de actividades de mantenimiento. Estos factores, junto con las características inherentes del vidrio de los paneles solares, requieren una evaluación cuidadosa para garantizar la integridad estructural y el rendimiento a largo plazo del sistema de paneles solares bajo condiciones variables.
Solución de Dlubal

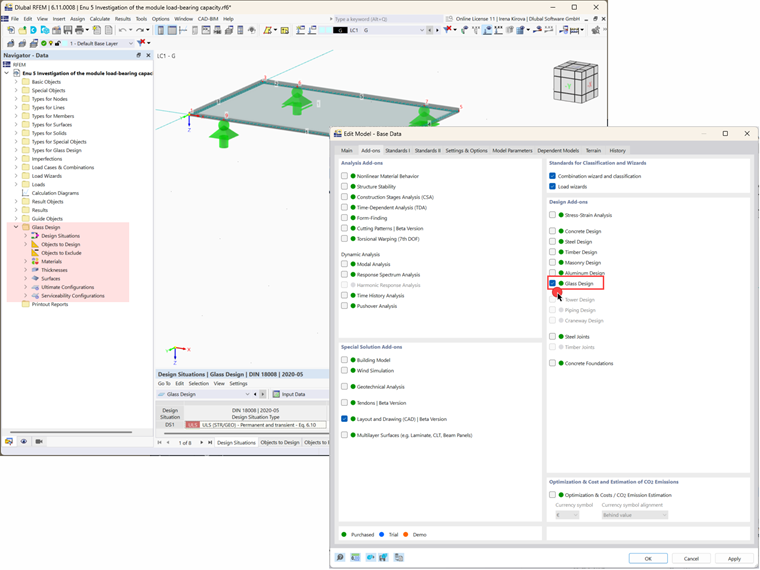

El software de Dlubal ofrece soluciones robustas para abordar estos desafíos únicos en el diseño de paneles solares. Con el complemento Diseño de Vidrio para RFEM 6, los ingenieros pueden realizar un análisis de carga integral, simulando múltiples escenarios de carga dentro de una única plataforma. El software permite a los ingenieros diseñar módulos solares con precisión, mientras consideran las propiedades específicas del material del vidrio y condiciones de carga únicas como la acumulación de nieve o fuerzas derivadas de actividades de mantenimiento. Este enfoque integrado agiliza el proceso de diseño de techos de paneles solares al abordar los requisitos únicos de los paneles solares de vidrio, evaluando el uso del sistema y optimizando su rendimiento.
Ejemplo: Investigación de la Capacidad de Carga de un Panel Solar de Vidrio Usando RFEM 6 y el Complemento Diseño de Vidrio
1. Modelado del Panel Solar

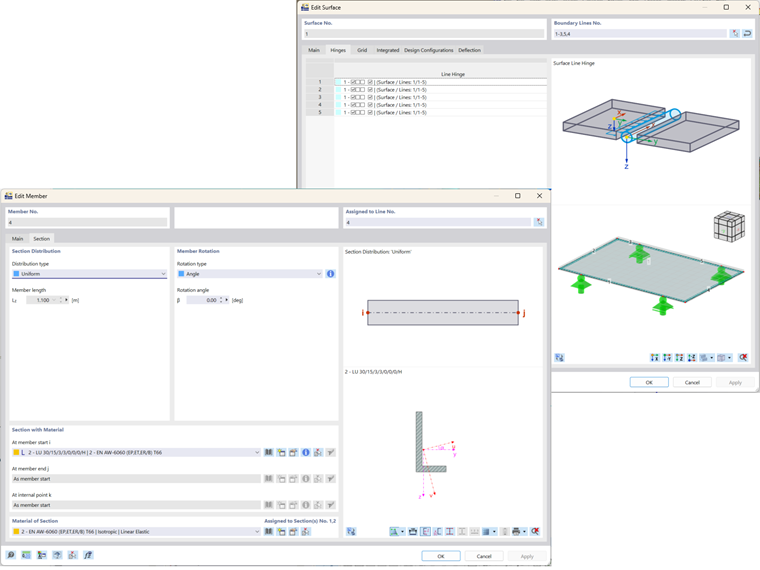

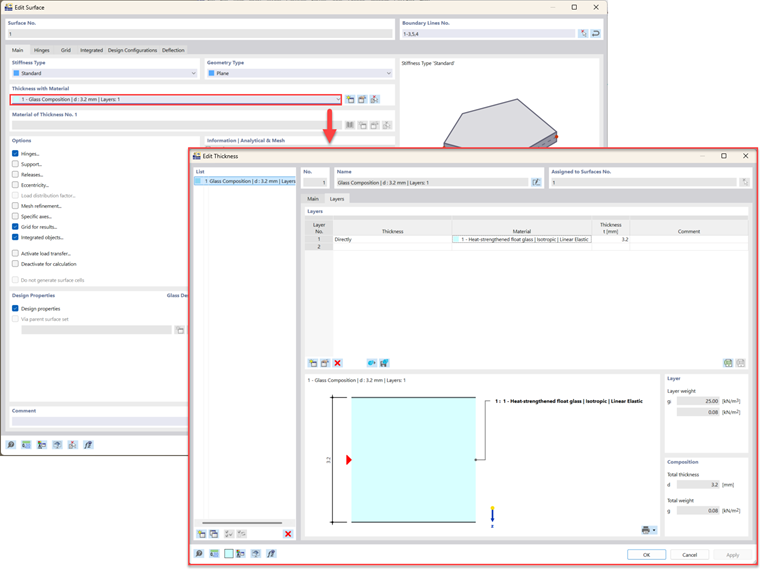

Consideremos un ejemplo donde evaluamos el uso de un panel solar de vidrio utilizando RFEM 6 y el complemento Diseño de Vidrio. En este ejemplo, definimos el panel de vidrio como una superficie con un tipo de grosor de "Composición de Vidrio" de 3.5mm (Imagen 2). El panel consiste en una capa de vidrio flotado termofuerte. El panel está articulado a los miembros de borde, los cuales se definen como rieles de aluminio en RFEM 6 (Imagen 3).
Una ventaja clave de usar RFEM 6 es que no hay necesidad de modelar la estructura secundaria (de soporte) en detalle. En su lugar, los ingenieros pueden simular los soportes utilizando las funciones disponibles del software, ahorrando tanto tiempo como esfuerzo mientras mantienen la precisión del diseño. Para este ejemplo, se usan soportes nodales, y los rieles están conectados a ellos.
2. Aplicación de Cargas y Simulación de Escenarios de Carga Especiales

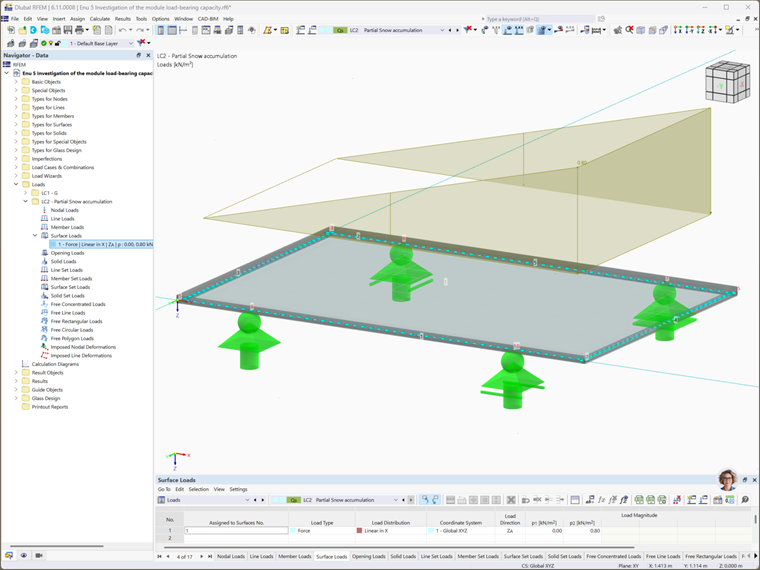

En este paso, aplicamos una acumulación parcial de carga de nieve al panel solar de vidrio, representando un escenario común que enfrentan los ingenieros al diseñar sistemas fotovoltaicos en regiones nevadas (Imagen 4). La acumulación desigual de nieve puede crear fuerzas adicionales sobre el panel, las cuales deben considerarse para evitar daños o fallas a lo largo del tiempo. Esto es particularmente importante cuando se diseñan paneles solares para instalaciones domésticas o diseños de techos de paneles solares que están expuestos a condiciones climáticas extremas.
3. Análisis y Utilización

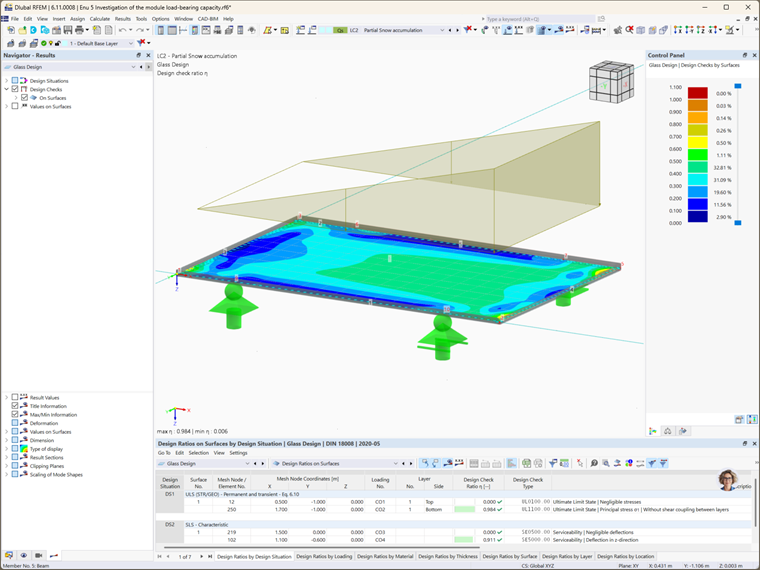

Después de definir el panel de vidrio y aplicar la carga, realizamos el análisis para determinar el uso del panel solar. Este análisis proporciona datos esenciales, como si el diseño del panel es adecuado para las cargas y condiciones aplicadas. Al obtener los cocientes de verificación de diseño (Imagen 5), podemos evaluar si el panel puede manejar la carga asignada y el nivel de uso, lo que permite a los ingenieros optimizar el sistema aún más si es necesario.
Conclusión
Aunque este ejemplo es relativamente simple, demuestra claramente el poder de RFEM 6 y el complemento Diseño de Vidrio en la simulación de diseños complejos de paneles solares y escenarios de carga para paneles solares de vidrio. El enfoque integrado del software de Dlubal asegura que todos los aspectos del proceso de diseño, desde las propiedades del material hasta escenarios de carga especiales, se aborden de manera efectiva, optimizando en última instancia la seguridad y el rendimiento del sistema fotovoltaico.
Al ofrecer capacidades avanzadas tanto para el diseño como para el análisis de carga, RFEM 6 permite a los ingenieros enfrentar los desafíos de diseños únicos de paneles solares, asegurando que los sistemas de paneles solares funcionen de manera eficiente y segura en una amplia gama de condiciones.
