🌬️ Введение
В связи с растущей тенденцией к устойчивому и многофункциональному дизайну зданий, крыши становятся активными пространствами, на которых размещены различные установки, от систем HVAC и солнечных панелей до зелёных крыш, антенн и даже лёгких рекреационных конструкций. Хотя эти элементы улучшают функциональность и эстетику зданий, они также представляют собой новые аэродинамические вызовы. Понимание и точное моделирование поведения ветра вокруг оборудования на крыше имеет решающее значение для предотвращения структурных отказов, оптимизации производительности и обеспечения безопасности и комфорта.
⚙️ Почему оборудование на крыше очень чувствительно к воздействию ветра?
Конструкции на крыше обычно устанавливаются в зонах высокого ветрового воздействия, где местное ускорение потока, турбулентность и образование вихрей могут значительно усилить давление ветра. В отличие от основных компонентов здания, спроектированных в соответствии со стандартами ветровой нагрузки, системы на крыше часто имеют сложную геометрию, нерегулярную конфигурацию и различную жёсткость.
Распространённые аэродинамические проблемы включают:
- Подъёмные и опрокидывающие силы, действующие на лёгкие элементы (например, солнечные панели, блоки HVAC).
- Вихревое отрыв и динамические колебания на антеннах или тонких опорах.
- Зоны отрыва потока, вызывающие колебания давления вокруг парапетов и механических блоков.
- Шум или вибрация, вызванные ветром, влияющие на комфорт пользователей и производительность оборудования.
📌Примечание: Реализация анализа аэродинамической неустойчивости и вибрации, вызванной вихрями (VIV), в RWIND планируется как ключевое будущее улучшение. Эта разработка направлена на расширение возможностей программного обеспечения в области комплексного динамического взаимодействия ветра с конструкцией, что позволяет более точно предсказывать и оценивать реакции на воздействия ветра на гибкие и тонкие конструкции.
🧭 Ограничения подходов, основанных на кодах
Строительные нормы, такие как EN 1991-1-4 (Eurocode 1), ASCE 7-22 или WTG-Merkblatt M3, предоставляют общие руководства по ветровым нагрузкам на оболочки зданий. Однако их применимость к маломасштабным, нерегулярным компонентам на крыше ограничена. Стандартизированные коэффициенты давления часто не могут точно отразить сложные локальные взаимодействия потока между:
- Множественными блоками на крыше
- Различными уклонами крыши или высотами парапетов
- Окружающим городским рельефом или близлежащими зданиями
Именно здесь моделирование ветра на основе CFD становится незаменимым инженерным инструментом.
💻 Преимущества моделирования ветра на основе CFD

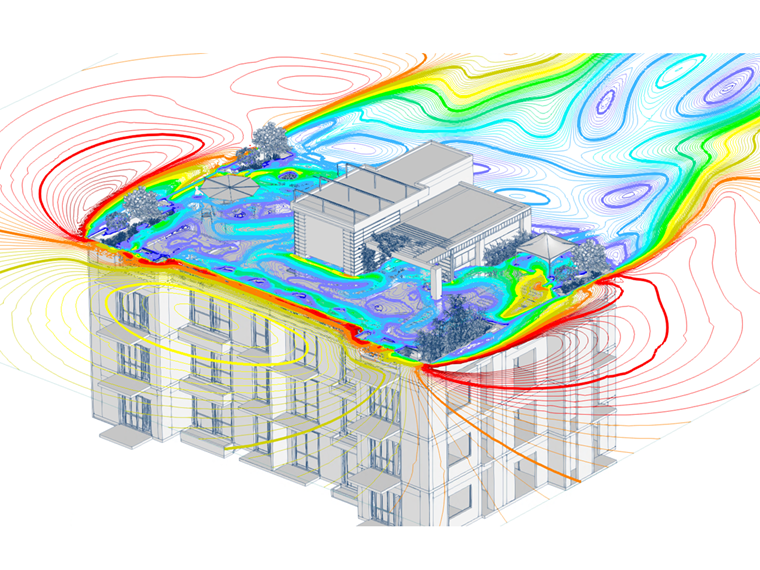

Современные методы вычислительной гидродинамики (CFD), такие как реализованные в RWIND, предлагают расширенное понимание явлений ветра на крыше, решая уравнения Навье — Стокса в трёх измерениях. С моделями турбулентности LES (моделирование крупных вихрей), DDES (замедленное отделённое вихревое моделирование) и RANS (усреднённые по Рейнольдсу уравнения Навье — Стокса), инженеры могут визуализировать и количественно оценивать критические характеристики потока, такие как:

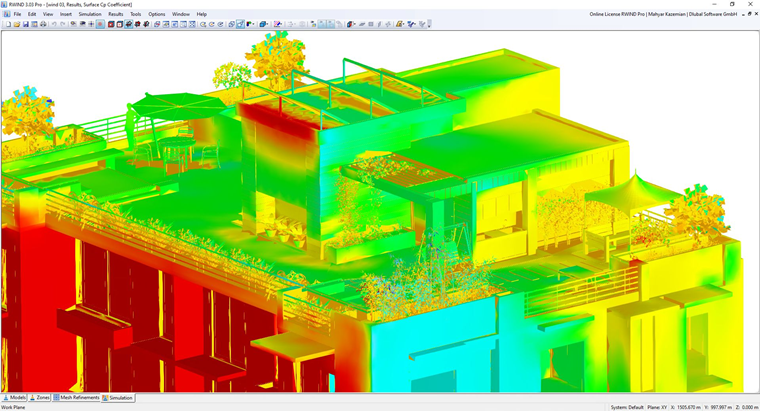

- Распределение давления на всех поверхностях (для точной передачи нагрузки на структурные модели, такие как RFEM 6).

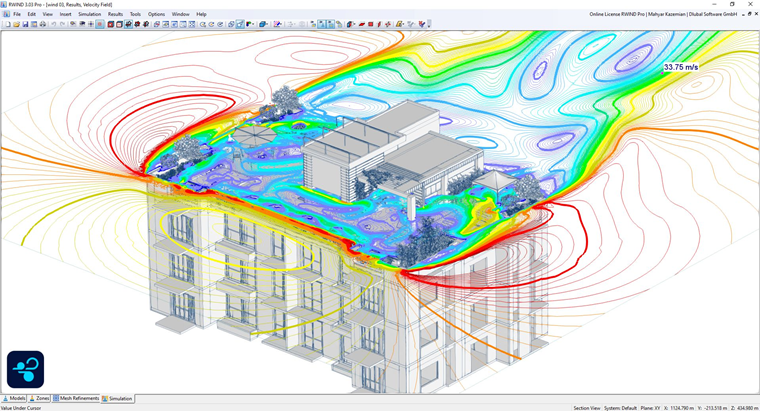

- Линии течения потока, показывающие зоны рециркуляции или стагнации.
- Коэффициенты подъёма, сопротивления и момента для проектирования анкерных конструкций.
- Временное поведение ветра (порывы, вихревое отрыв) при реалистичных входных условиях.
Такие анализы позволяют точную оптимизацию систем анкерования, экранирующих эффектов и коэффициентов безопасности, снижая затраты на материалы при увеличении надёжности.
🏗️ Практическое применение
1. Системы HVAC: Ветер может создавать подъёмные или всасывающие силы под и вокруг крупных механических блоков. CFD помогает определить оптимальные места, формы оболочек или дефлекторные панели для минимизации турбулентности и шума.
2. Массивы солнечных панелей: Наклонные фотоэлектрические модули могут действовать как аэродинамически обтекаемые поверхности. Моделирование выявляет наиболее критические направления ветра и оценивает требования к балласту или стабильности каркаса.
3. Коммуникационные антенны: Для тонких антенных мачт или спутниковых тарелок динамические ветровые воздействия могут усиливать структурную реакцию. Временные результаты CFD поддерживают детальный анализ.
4. Сады на крыше и лёгкие конструкции: Навесы, перголы или зелёные крыши требуют проверки на комфорт при ветровой нагрузке и нагрузочных факторов как для структурных элементов, так и для пользователей. CFD предоставляет основу для оптимизации ветровых барьеров или расположения растительности.
🧩 Интеграция с структурным анализом
С использованием интерфейса RWIND и RFEM, рассчитанные давления на поверхности могут быть автоматически перенесены как загруженные случаи в структурную модель. Это позволяет:
- Прямое комбинирование с другими типами нагрузок (постоянная, снеговая, тепловая)
- Структурное проектирование в соответствии со стандартами Eurocode или ASCE
- Итеративная оптимизация дизайна, особенно для сложных сборок или модернизированных систем

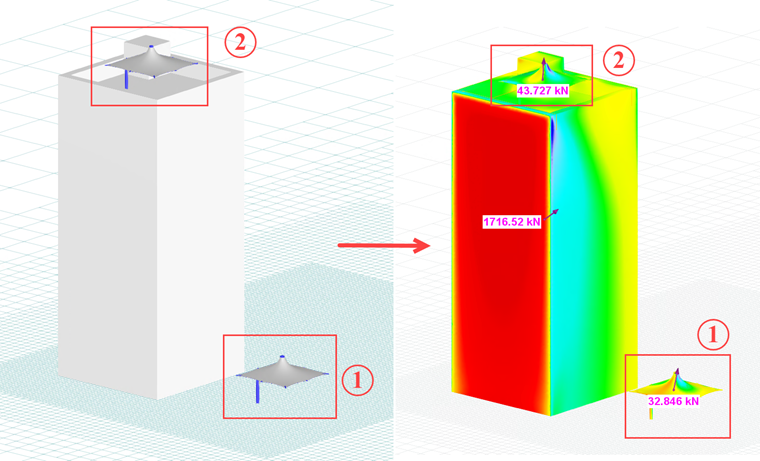

🔍 Исследование: Влияние высоты установки на ветровые нагрузки на мембранные конструкции на крыше
Этот случай исследования рассматривает, как высота установки критически влияет на ветровые нагрузки, воздействующие на мембранную конструкцию, используемую в качестве оборудования на крыше. Одинаковая форма мембраны анализировалась в двух местах: около уровня земли и на крыше высокого здания. Несмотря на идентичную геометрию и граничные условия, установка на крыше подвергалась примерно на 33% более сильной результирующей ветровой нагрузке по сравнению с уровнем земли.
Увеличение в основном обусловлено более высокими скоростями ветра на больших высотах из-за атмосферного пограничного слоя в сочетании с местным ускорением потока, его отделением и сильными эффектами всасывания на краях крыши. Воздействие на крыше также вводит более высокую интенсивность турбулентности и пиковые колебания давления, что особенно критично для лёгких и гибких мембранных систем.
Результаты подчёркивают, что мембранные конструкции, спроектированные на основании предположений уровня земли, могут быть значительно недоработаны при установке на крышах. Точное моделирование ветра на основе CFD, включая геометрию здания, профили ветра, зависящие от высоты, и эффекты краёв крыши, необходимо для обеспечения структурной безопасности и эксплуатационной надёжности мембранного оборудования на крыше.
✅ Заключение
Точное моделирование ветра - это не просто академическое упражнение, оно является практической необходимостью в современном проектировании зданий. По мере того как использование крыш продолжает расширяться, анализ ветра на основе CFD предоставляет инженерам, архитекторам и владельцам зданий инструменты, необходимые для обеспечения:
- Структурной безопасности
- Операционной надёжности
- Долгосрочной производительности установок на крышах в реальных условиях ветра
Интегрируя результаты моделирования в процесс проектирования на ранней стадии, инженеры могут принимать обоснованные решения, которые сбалансируют эстетику, функциональность и безопасность, создавая крыши, которые не только эффективно работают, но и прекрасно выглядят.
