🌬️ Introduction

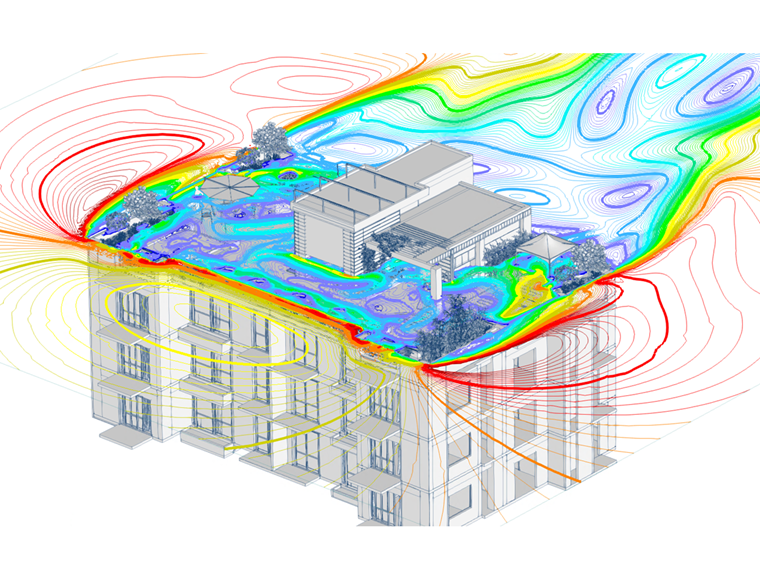

Avec la tendance croissante vers une conception de bâtiments durables et multifonctionnels, les toitures sont devenues des espaces actifs accueillant une grande variété d’installations, des systèmes CVC et panneaux solaires aux toits végétalisés, antennes, et même à des structures de loisirs légères. Bien que ces éléments améliorent la fonctionnalité et l’esthétique d’un bâtiment, ils introduisent également de nouveaux défis aérodynamiques. Comprendre et simuler avec précision le comportement du vent autour de l’équipement de toiture est crucial pour éviter les défaillances structurelles, optimiser les performances, et assurer la sécurité et le confort.
⚙️ Pourquoi l’équipement de toiture est-il très sensible aux effets du vent ?
Les structures de toiture sont généralement installées dans des zones très exposées au vent, où l’accélération du flux local, la turbulence, et la formation de vortex peuvent amplifier significativement la pression du vent. Contrairement aux composants principaux du bâtiment conçus selon des codes de charges de vent standardisés, les systèmes de toiture ont souvent des géométries complexes, des agencements irréguliers, et des niveaux de rigidité variés.
Les problèmes aérodynamiques courants incluent :
- Forces de soulèvement et de basculement agissant sur des éléments légers (par exemple, panneaux solaires, unités CVC).
- Détachement tourbillonnaire et oscillations dynamiques sur les mâts d’antennes ou supports élancés.
- Zones de séparation des flux provoquant des fluctuations de pression autour des parapets et des unités mécaniques.
- Bruit ou vibration induits par le vent affectant le confort utilisateur et la performance de l’équipement.
📌Remarque : La mise en œuvre de l’instabilité aéroélastique et de l’analyse des vibrations induites par vortex (VIV) dans RWIND est prévue comme un futur développement clé. Ce développement vise à étendre les capacités du logiciel vers des études complètes d’interaction dynamique vent-structure, permettant une prédiction et une évaluation plus précises des réponses induites par le vent sur les structures flexibles et élancées.
🧭 Limites des approches basées sur les codes
Les codes de construction comme l’EN 1991-1-4 (Eurocode 1), l’ASCE 7-22, ou WTG-Merkblatt M3 fournissent des directives générales pour les charges de vent sur les enveloppes de bâtiment. Cependant, leur applicabilité aux composants de toiture de petite échelle et irréguliers est limitée. Les coefficients de pression standardisés échouent souvent à capturer avec précision les interactions complexes des flux locaux entre :
- Plusieurs unités de toiture
- Inclinaisons de toiture variables ou hauteurs de parapet
- Terrains urbains environnants ou bâtiments voisins
C’est là que la simulation CFD des flux de vent devient un outil d’ingénierie indispensable.
💻 Avantages de la simulation de vent CFD

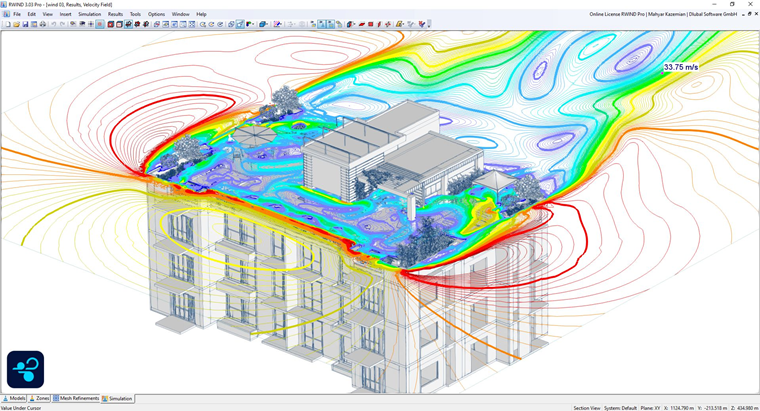

Les méthodes CFD modernes, comme celles mises en œuvre dans RWIND, offrent une vision avancée des phénomènes de vent sur toiture en résolvant les équations Navier-Stokes en trois dimensions. Avec les modèles de turbulence LES (Large Eddy Simulation), DDES (Delayed Detached Eddy Simulation) et RANS (Reynolds-Averaged Navier–Stokes), les ingénieurs peuvent visualiser et quantifier des caractéristiques de flux critiques, telles que :

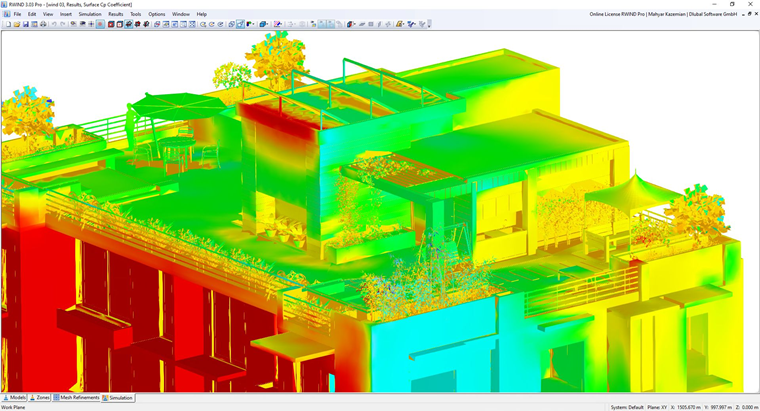

- Distribution de pression sur toutes les surfaces (pour un transfert de charge précis vers des modèles structurels, dans RFEM 6, par exemple).

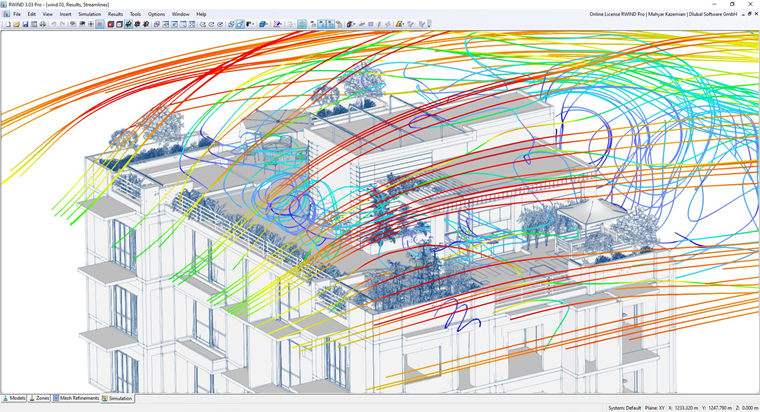

- Lignes de flux d’écoulement montrant des zones de recirculation ou des points de stagnation.
- Coefficients de portance, traînée, et moment pour les ancrages structurels.
- Comportement transitoire du vent (rafales, détachement tourbillonnaire) dans des conditions d’entrée réalistes.
De telles analyses permettent une optimisation précise des systèmes d’ancrage, des effets de protection, et des facteurs de sécurité, réduisant les coûts matériels tout en augmentant la fiabilité.
🏗️ Applications pratiques
1. Systèmes CVC :
Le vent peut créer des forces de soulèvement ou d’aspiration sous et autour des grandes unités mécaniques. Le CFD aide à déterminer les emplacements optimaux, les formes d’enceinte, ou les panneaux déflecteurs pour minimiser la turbulence et le bruit.
2. Panneaux solaires :
Les modules photovoltaïques inclinés peuvent agir comme des surfaces aérodynamiques. La simulation identifie les directions de vent les plus critiques et évalue les exigences de ballast ou la stabilité du portique.
3. Antennes de communication :
Pour les mâts d’antenne élancés ou les paraboles, les actions dynamiques du vent peuvent intensifier la réponse structurelle. Les résultats CFD dépendant du temps soutiennent une analyse détaillée.
4. Toits végétalisés et structures légères :
Les auvents, pergolas, ou toits végétalisés nécessitent une vérification du confort au vent et des charges tant pour les éléments structurels que pour les utilisateurs. Le CFD fournit une base pour optimiser les murs coupe-vent ou les agencements de végétation.
🧩 Intégration avec le calcul de structure
En utilisant l’interface RWIND et RFEM, les pressions de surface calculées par l’analyse CFD peuvent être automatiquement transférées comme cas de charge au modèle structurel. Cela permet :
- La combinaison directe avec d’autres types de charges (permanentes, neige, thermiques)
- Le calcul de structure selon les normes Eurocode ou ASCE
- Une optimisation itérative de la conception, en particulier pour les assemblages complexes ou les systèmes réaménagés

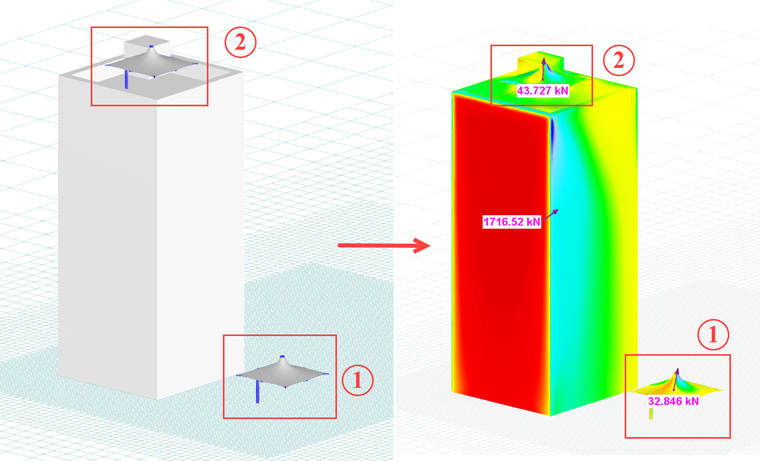

🔍 Étude de cas : Impact de la hauteur d’installation sur les charges de vent des structures à membrane sur toiture
Cette étude de cas examine comment la hauteur d’installation influence de manière critique les charges de vent agissant sur une structure à membrane utilisée comme équipement de toiture. La même géométrie de membrane a été analysée à deux emplacements : près du niveau du sol et sur le toit d’un bâtiment de grande hauteur. Bien que la géométrie et les conditions aux limites soient identiques, l’installation sur toiture a subi une force de vent résultante environ 33 % plus élevée par rapport au cas au niveau du sol.
Cette augmentation est principalement due à des vitesses de vent plus élevées à des hauteurs élevées en raison de la couche limite atmosphérique, combinée à l’accélération locale des flux, la séparation, et des effets de succion forts aux bords des toitures. L’exposition sur toiture introduit également une intensité de turbulence plus élevée et des fluctuations de pression de pointe, qui sont particulièrement critiques pour des systèmes à membrane légers et flexibles.
Les résultats soulignent que les structures à membrane conçues sur la base d’hypothèses de niveau du sol peuvent être significativement sous-dimensionnées lorsqu'elles sont installées sur des toits. Une simulation de vent précise basée sur CFD, incluant la géométrie du bâtiment, les profils de vent dépendant de la hauteur, et les effets de bord de toiture, est donc essentielle pour assurer la sécurité structurelle et le service des équipements à membrane sur toiture.
✅ Conclusion
Une simulation de vent précise n’est pas simplement un exercice académique, c’est une nécessité pratique dans la conception moderne des bâtiments. Alors que l’utilisation des équipements de toitures continue de s’étendre, l’analyse CFD des flux de vent fournit aux ingénieurs, architectes, et propriétaires de bâtiments les outils nécessaires pour assurer :
- Sécurité structurelle
- Fiabilité opérationnelle
- Performance à long terme des installations sur toiture dans des conditions de vent réelles
En intégrant les résultats de simulation dans le flux de conception tôt, les ingénieurs peuvent prendre des décisions éclairées qui équilibrent esthétique, fonctionnalité, et sécurité, créant des toitures aussi sûres et fonctionnelles qu’esthétiques et agréables.
