🌬️ Einführung
Mit dem wachsenden Trend zu nachhaltiger und multifunktionaler Gebäudegestaltung sind Dächer zu aktiven Bereichen geworden, auf denen eine Vielzahl von Anlagen Platz finden, von Klimatechnik und Solaranlagen über begrünte Dächer und Antennen bis hin zu leichtgewichtigen Freizeitanlagen. Diese Elemente verbessern zwar die Funktionalität und Ästhetik eines Gebäudes, bringen jedoch auch neue aerodynamische Herausforderungen mit sich. Das Verständnis und die genaue Simulation des Windverhaltens um Dachaufbauten herum sind entscheidend, um Strukturversagen zu verhindern, die Leistung zu optimieren und Sicherheit und Komfort zu gewährleisten.
⚙️ Warum sind Dachaufbauten besonders windempfindlich?
Dachkonstruktionen werden in der Regel in Gebieten mit hoher Windexposition installiert, wo lokale Strömungsbeschleunigungen, Turbulenzen und Wirbelbildungen den Winddruck erheblich verstärken können. Im Gegensatz zu Hauptbauteilen, die nach standardisierten Windlastnormen entworfen werden, weisen Dachsysteme oft komplexe Geometrien, unregelmäßige Anordnungen und unterschiedliche Steifigkeitsgrade auf.
Häufige aerodynamische Probleme umfassen:
- Auf Leichtbauelemente (z.B. PV-Anlagen, Klimaanlagen) einwirkende Auftriebs- und Kippkräfte.
- Wirbelablösung und dynamische Schwingungen an Antennenmasten oder schlanken Stützen.
- Strömungsablösungszonen, die Druckschwankungen um Brüstungen und mechanische Einheiten verursachen.
- Durch Wind verursachte Geräusche oder Schwingungen, die den Komfort der Benutzer und die Leistung der Aufbauten beeinträchtigen.
📌Hinweis: Die Implementierung der Analyse von aeroelastischer Instabilität und wirbelinduzierten Schwingungen (VIV) in RWIND ist als wichtige zukünftige Erweiterung geplant. Diese Entwicklung zielt darauf ab, die Fähigkeiten der Software auf umfassende dynamische Untersuchungen der Wind-Bauwerk-Interaktion auszuweiten, um eine genauere Vorhersage und Bewertung der windinduzierten Antworten an flexiblen und schlanken Konstruktionen zu ermöglichen.
🧭 Einschränkungen normbasierter Ansätze
Bauvorschriften wie EN 1991-1-4 (Eurocode 1), ASCE 7-22 oder WTG-Merkblatt M3 enthalten allgemeine Richtlinien für Windlasten auf Gebäudehüllen. Ihre Anwendbarkeit auf kleine, unregelmäßige Dachkomponenten ist jedoch begrenzt. Standardisierte Druckbeiwerte können die komplexen lokalen Strömungsinteraktionen zwischen folgenden Faktoren oft nicht genau erfassen:
- Mehrere Dachgeräte
- Unterschiedliche Dachneigungen oder Brüstungshöhen
- Umgebendes urbanes Gelände oder nahegelegene Gebäude
Hier wird die CFD-basierte Windsimulation zu einem unverzichtbaren Engineering-Tool.
💻 Vorteile der CFD-Windsimulation

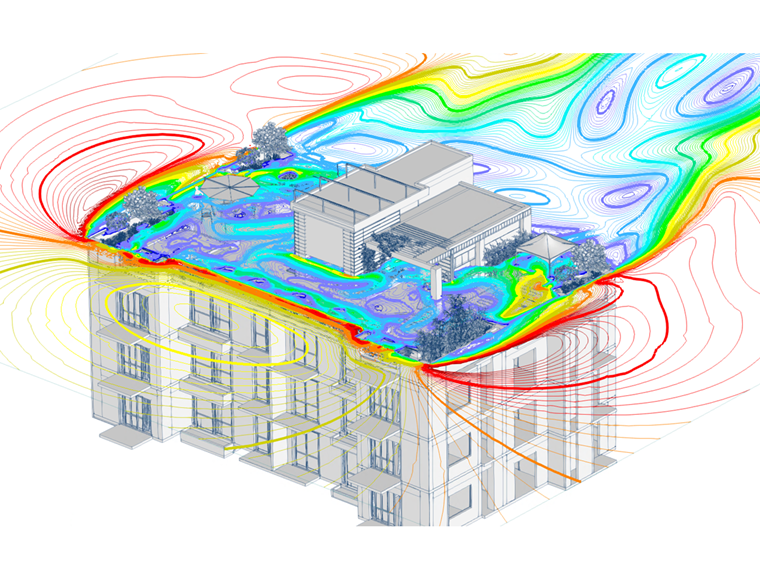

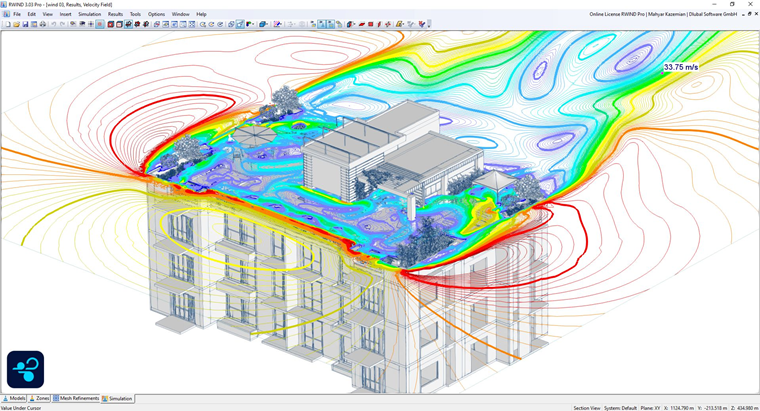

Moderne Methoden der numerischen Strömungsmechanik (CFD), wie sie beispielsweise in RWIND implementiert sind, bieten durch die Lösung der Navier-Stokes-Gleichungen in drei Dimensionen einen detaillierten Einblick in Windphänomene auf Dächern. Mit den Turbulenzmodellen LES (Large Eddy Simulation), DDES (Delayed Detached Eddy Simulation) und RANS (Reynolds-Averaged Navier-Stokes) können Ingenieure kritische Strömungseigenschaften visualisieren und quantifizieren, darunter:
- Druckverteilung auf allen Oberflächen (für genaue Lastübertragung auf Statikmodelle wie RFEM 6).

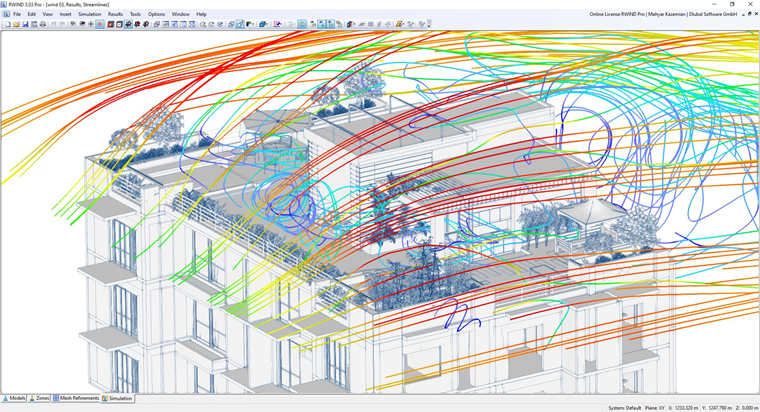

- Strömungslinien, die Rezirkulationszonen oder Staupunkte zeigen.
- Auftriebs-, Luftwiderstands- und Momentenbeiwerte für die Bemessung von strukturellen Verankerungen.
- Instationäres Windverhalten (Böen, Wirbelablösung) unter realistischen Anströmbedingungen.
Solche Analysen ermöglichen eine präzise Optimierung von Verankerungssystemen, Abschirmeffekten und Sicherheitsfaktoren, wodurch Materialkosten gesenkt und gleichzeitig die Zuverlässigkeit erhöht werden.
🏗️ Praktische Anwendungen
1. HLK-Systeme:
Wind kann unter und um große mechanische Einheiten herum Auftriebs- oder Sogkräfte erzeugen. CFD hilft dabei, optimale Standorte, Gehäuseformen oder Ablenkplatten zu bestimmen, um Turbulenzen und Geräusche zu minimieren.
2. Solarmodul-Arrays:
Geneigte Photovoltaikmodule können als aerodynamische Flächen fungieren. Die Simulation ermittelt die kritischsten Windrichtungen und bewertet den Ballastbedarf bzw. die Rahmenstabilität.
3. Kommunikationsantennen:
Bei schlanken Antennenmasten oder Satellitenschüsseln können dynamische Windeinwirkungen die strukturelle Antwort verstärken. Zeitabhängige CFD-Ergebnisse unterstützen eine detaillierte Analyse.
4. Dachgärten und Leichtbaukonstruktionen:
Freistehende Dächer, Pergolen oder begrünte Dächer erfordern eine Windkomfort- und Lastprüfung sowohl für die Bauelemente als auch für die Nutzer. CFD bietet eine Grundlage für die Optimierung von Windschutzwänden oder Vegetationslayouts.
🧩 Integration mit der statischen Berechnung
Mit der Schnittstelle zwischen RWIND und RFEM können die mit CFD berechneten Flächendrücke automatisch als Lastfälle in das Statikmodell übertragen werden. Dies ermöglicht Folgendes:
- Direkte Kombination mit anderen Lastarten (Eigengewicht, Schnee, thermisch)
- Tragwerksplanung gemäß Eurocode- oder ASCE-Normen
- Iterative Bemessungsoptimierung, insbesondere für komplexe Baugruppen oder nachgerüstete Anlagen

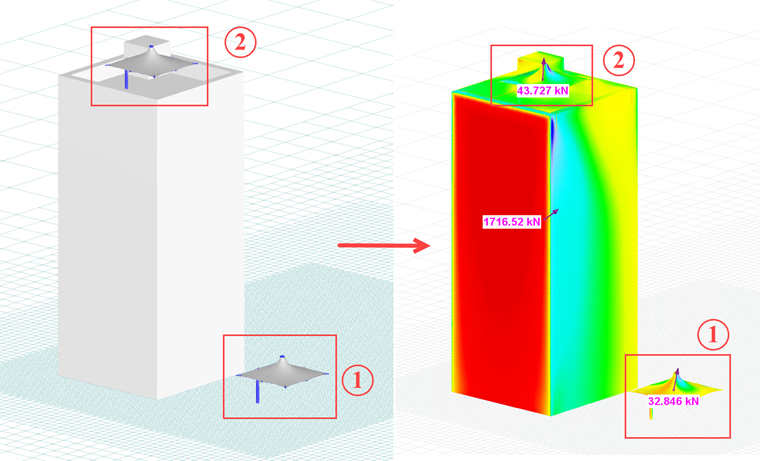

🔍 Fallstudie: Einfluss der Installationshöhe auf die Windlasten von Dachmembrankonstruktionen
Diese Fallstudie untersucht, wie die Installationshöhe einen entscheidenden Einfluss auf Windlasten hat, die auf eine Membrankonstruktion wirken, die als Dachanlage verwendet wird. Die gleiche Membrangeometrie wurde an zwei Stellen untersucht: in Bodennähe und auf dem Dach eines hohen Gebäudes. Trotz identischer Geometrie und Randbedingungen war die resultierende Windkraft bei der Dachinstallation um etwa 33 % höher als im Fall der Installation in Bodennähe.
Der Anstieg ist hauptsächlich auf höhere Windgeschwindigkeiten in größeren Höhen aufgrund der atmosphärischen Grenzschicht zurückzuführen, kombiniert mit lokaler Strömungsbeschleunigung, Ablösung und starken Sogwirkungen an den Dachkanten. Die exponierte Lage auf dem Dach führt außerdem zu einer höheren Turbulenzintensität und stärkeren Druckschwankungen, die insbesondere für leichte und flexible Membransysteme kritisch sind.
Die Ergebnisse zeigen, dass Membrankonstruktionen, die auf der Grundlage von Annahmen auf Bodenhöhe entworfen wurden, bei der Installation auf Dächern deutlich unzureichend bemessen sein können. Eine genaue CFD-basierte Windsimulation, die die Gebäudegeometrie, höhenabhängige Windprofile und Dachrand-Effekte einbezieht, ist daher unerlässlich, um die statische Sicherheit und Gebrauchstauglichkeit von Dachmembrananlagen zu gewährleisten.
✅ Fazit
Eine genaue Windsimulation ist nicht nur eine akademische Übung, sondern eine praktische Notwendigkeit in der modernen Gebäudeplanung. Da die Nutzung von Dachflächen immer weiter zunimmt, bietet die CFD-basierte Windanalyse Ingenieuren, Architekten und Gebäudeeigentümern die erforderlichen Werkzeuge, um Folgendes sicherzustellen:
- Strukturelle Sicherheit
- Betriebssicherheit
- Langanhaltende Leistung von Dachanlagen unter realen Windbedingungen
Durch die frühzeitige Integration von Simulationsergebnissen in den Planungsprozess können Ingenieure fundierte Entscheidungen treffen, die Ästhetik, Funktionalität und Sicherheit in Einklang bringen und so Dächer schaffen, die ebenso schön wie funktional sind.
