🌬️ Úvod

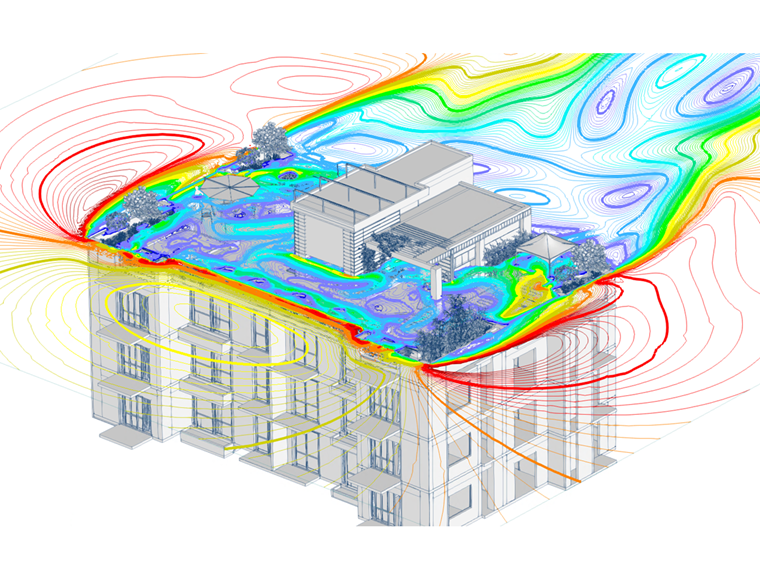

S rostoucím trendem směrem k udržitelným a multifunkčním návrhům budov se střechy staly aktivními prostory, které slouží k umístění nejrůznějších zařízení, od systémů HVAC a solárních panelů po zelené střechy, antény a dokonce i lehké rekreační stavby. Tyto prvky sice zvyšují funkčnost a estetiku budovy, ale zároveň přinášejí nové výzvy pro oblast aerodynamiky. Porozumění a přesná simulace chování větru v okolí zařízení na střeše je zásadní pro prevenci neúčinnosti konstrukce, optimalizaci výkonu a zajištění bezpečnosti a pohodlí.
⚙️ Proč jsou zařízení na střechách velmi citlivá na vliv větru?
Zařízení na střechách jsou obvykle instalována v oblastech s vysokou expozicí větru, kde místní zrychlení proudění, turbulence a tvorba vírů mohou výrazně zesílit tlak větru. Na rozdíl od hlavních konstrukčních prvků navržených podle standardních norem pro zatížení větrem mají systémy na střechách často složitou geometrii, nepravidelné uspořádání a různou úroveň tuhosti.
Mezi běžné aerodynamické problémy patří:
- Vztlakové a klopící síly, které působí na lehké prvky (například solární panely, jednotky HVAC).
- Odtrhávání vírů a dynamické oscilace na anténních stožárech nebo úzkých podpěrách.
- Zóny separace proudění, které způsobují kolísání tlaku kolem parapetů a mechanických jednotek.
- Hluk nebo vibrace vyvolané větrem, které ovlivňují pohodlí uživatelů a výkon zařízení.
📌Poznámka: Implementace analýzy aeroelastické nestability a vibrací vyvolané vírem (VIV) do programu RWIND je plánována jako klíčové budoucí vylepšení. Cílem tohoto vývoje je rozšířit možnosti softwaru o komplexní studie dynamické interakce větru a konstrukce, což umožní přesnější předpověď a vyhodnocení odezvy pružných a štíhlých konstrukcí na zatížení větrem.
🧭 Omezení normových přístupů
Stavební normy, jako jsou EN 1991-1-4 (Eurokód 1), ASCE 7-22 nebo WTG-Merkblatt M3, uvádějí obecné předpisy pro zatížení obálky budovy větrem. Jejich použitelnost na malé, nepravidelné střešní prvky je však omezená. Standardizované součinitele tlaku často nedokážou přesně zachytit složité lokální interakce proudění mezi:
- Více jednotkami střech
- Různými sklony střech nebo výškami parapetů
- Okolní městskou zástavbou nebo blízkými budovami
V těchto případech se simulace větru založená na CFD stává nepostradatelným nástrojem inženýrů.
💻 Výhody CFD simulace větru

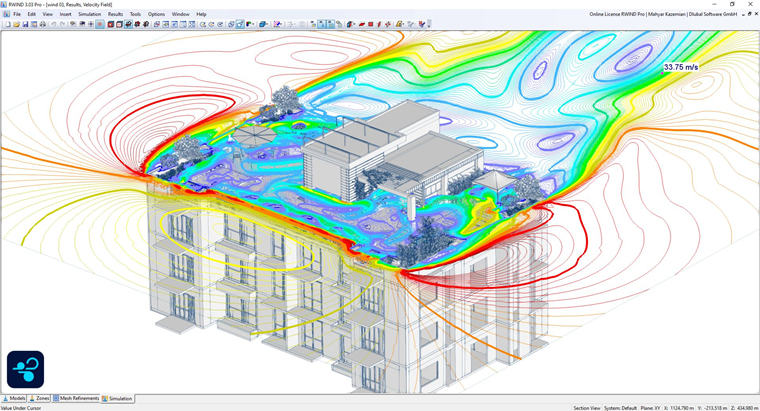

Moderní metody výpočetní dynamiky tekutin (CFD), jako jsou ty implementované v programu RWIND, nabízejí pokročilý pohled na větrné jevy na střechách budov pomocí řešení Navier-Stokesových rovnic ve třech rozměrech. Prostřednictvím turbulentních modelů LES (Large Eddy Simulation), DDES (Delayed Detached Eddy Simulation) a RANS (Reynolds-Averaged Navier-Stokes) mohou inženýři vizualizovat a kvantifikovat klíčové vlastnosti proudění, jako jsou:

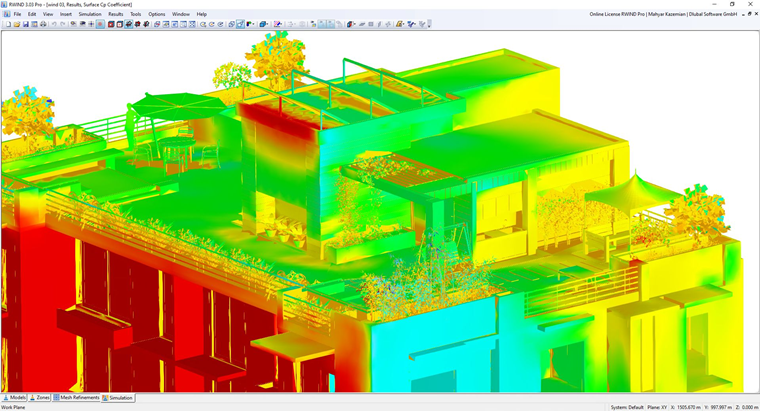

- Rozložení tlaku na všech plochách (pro přesný přenos zatížení do statických modelů, jako je RFEM 6).

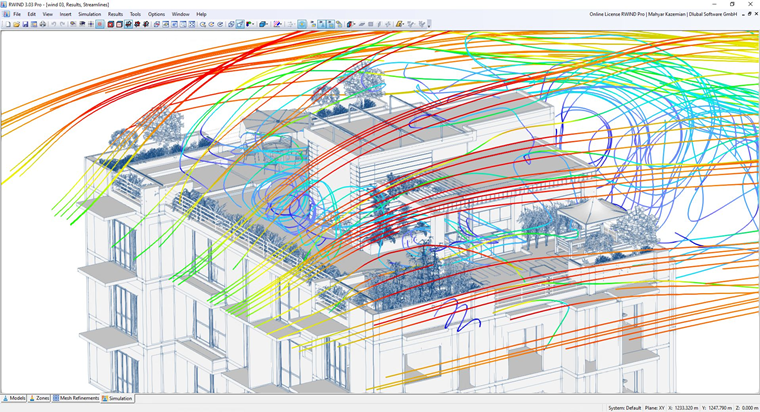

- Proudnice, které zobrazují recirkulační zóny nebo body stagnace.
- Součinitele vztlaku, odporu a momentu pro posouzení kotvení konstrukce.
- Nestacionární chování větru (poryvy, odtrhávání vírů) za realistických vstupních podmínek.
Takové analýzy umožňují přesnou optimalizaci kotevních systémů, stínících účinků a součinitelů spolehlivosti, což snižuje náklady na materiál a zvyšuje spolehlivost.
🏗️ Praktické použití
1. Systémy HVAC:
Vítr může vytvářet vztlakové nebo sací síly pod a kolem velkých mechanických jednotek. CFD pomáhá určit optimální umístění, tvary krytů nebo deflektorové panely, aby se minimalizovala turbulence a hluk.
2. Solární panely:
Nakloněné fotovoltaické moduly mohou fungovat jako aerodynamické plochy. Simulace identifikuje nejkritičtější směry větru a vyhodnocuje požadavky na zátěž nebo stabilitu rámu.
3. Telekomunikační antény:
U štíhlých anténních stožárů nebo satelitních antén může dynamické působení větru zesílit odezvu konstrukce. Výsledky časově závislé CFD podporují podrobnou analýzu.
4. Střešní zahrady a lehké konstrukce:
Stříšky, pergoly nebo zelené střechy vyžadují ověření komfortu a zatížení větrem jak pro nosné prvky, tak pro uživatele. CFD poskytuje základ pro optimalizaci protivětrných stěn nebo uspořádání vegetace.
🧩 Integrace se statickými výpočty
Pomocí rozhraní RWIND a RFEM lze vypočítané plošné tlaky z CFD automaticky přenést jako zatěžovací stavy do statického modelu. To umožňuje:
- Přímou kombinaci s jinými typy zatížení (stálé, zatížení sněhem, teplotou)
- Statické výpočty podle norem Eurocode nebo ASCE
- Iterativní optimalizaci návrhu, zejména u složitých sestav nebo modernizovaných systémů

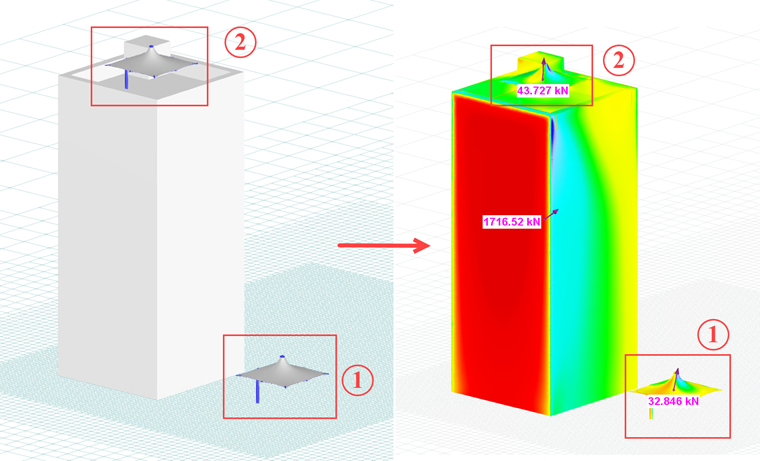

🔍 Případová studie: Vliv výšky instalace na zatížení střešních membránových konstrukcí větrem
Tato případová studie zkoumá, jak výška instalace kriticky ovlivňuje zatížení větrem působící na membránovou konstrukci používanou jako střešní nástavba. Stejná geometrie membrány byla analyzována na dvou místech: v blízkosti úrovně terénu a na střeše vysoké budovy. Navzdory identické geometrii a okrajovým podmínkám byla u instalace na střeše naměřena přibližně o 33 % vyšší výsledná síla větru ve srovnání s případem v úrovni terénu.
Tento nárůst je způsoben především vyššími rychlostmi větru ve vyšších výškách v důsledku atmosférické mezní vrstvy v kombinaci s lokálním zrychlením proudění, separací a silnými sacími účinky na okrajích střechy. Expozice střechy také způsobuje vyšší intenzitu turbulence a kolísání maximálního tlaku, což je zvláště důležité pro lehké a pružné membránové systémy.
Výsledky zdůrazňují, že membránové konstrukce navržené na základě předpokladů na úrovni terénu mohou být při instalaci na střechách výrazně poddimenzované. Přesná simulace větru založená na CFD, která zahrnuje geometrii budovy, profily větru závislé na výšce a účinky okrajů střechy, je proto nezbytná pro zajištění bezpečnosti konstrukce a funkčnosti střešních membránových konstrukcí.
✅ Závěr
Přesná simulace větru není pouze akademickým cvičením, ale praktickou nutností v moderním navrhování budov. Vzhledem k tomu, že využití střech se stále rozšiřuje, poskytuje analýza větru založená na CFD inženýrům, architektům a majitelům budov nástroje potřebné k zajištění:
- bezpečnost konstrukce,
- provozní spolehlivosti,
- dlouhodobý výkon střešních instalací v reálných povětrnostních podmínkách.
Díky včasné integraci výsledků simulace do procesu návrhování mohou inženýři činit informovaná rozhodnutí, která vyvažují estetiku, funkčnost a bezpečnost, a vytvářejí střechy, které fungují stejně krásně, jak vypadají.
