🌬️ Introduzione

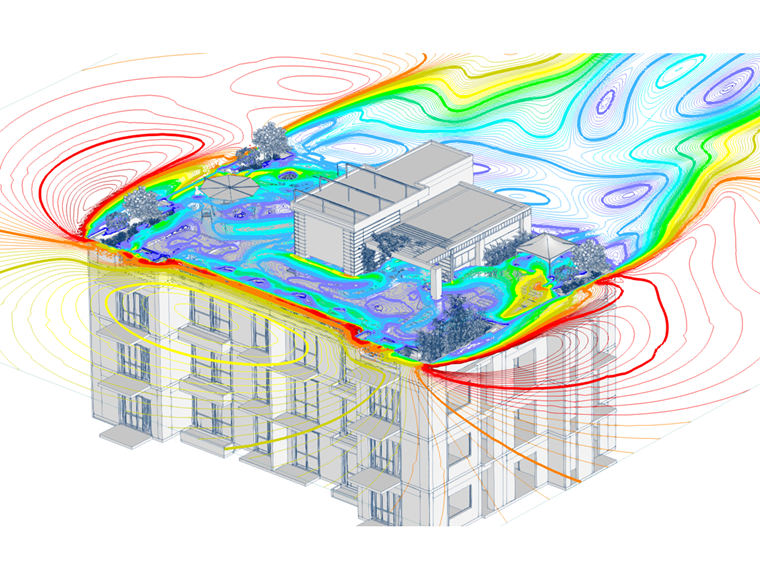

Con la crescente tendenza verso la progettazione di edifici sostenibili e multifunzionali, i tetti sono diventati spazi attivi che ospitano una vasta gamma di installazioni, dai sistemi HVAC e pannelli solari a tetti verdi, antenne e perfino strutture ricreative leggere. Sebbene questi elementi migliorino la funzionalità e l'estetica di un edificio, introducono anche nuove sfide aerodinamiche. Comprendere e simulare accuratamente il comportamento del vento attorno alle apparecchiature sui tetti è cruciale per prevenire guasti strutturali, ottimizzare le prestazioni e garantire sicurezza e comfort.
⚙️ Perché le apparecchiature sui tetti sono altamente sensibili agli effetti del vento?
Le strutture sui tetti sono tipicamente installate in zone di alta esposizione al vento, dove l'accelerazione del flusso locale, la turbolenza e la formazione di vortici possono amplificare significativamente la pressione del vento. A differenza dei componenti principali dell'edificio progettati secondo i codici di carico del vento standardizzati, i sistemi sui tetti hanno spesso geometrie complesse, disposizioni irregolari e livelli di rigidezza variabili.
I problemi aerodinamici comuni includono:
- Forze di sollevamento e ribaltamento che agiscono sugli elementi leggeri (ad esempio, pannelli solari, unità HVAC).
- Distacco dei vortici e oscillazioni dinamiche su alberi di antenne o supporti snelli.
- Zone di separazione del flusso che causano fluttuazioni di pressione attorno a parapetti e unità meccaniche.
- Rumore o vibrazioni indotti dal vento che influenzano il comfort degli utenti e le prestazioni delle apparecchiature.
📌Nota: L'implementazione dell'instabilità aeroelastica e dell'analisi delle vibrazioni indotte da vortici (VIV) in RWIND è pianificata come un importante miglioramento futuro. Questo sviluppo mira ad estendere le capacità del software verso studi completi di interazione dinamica vento-struttura, consentendo una previsione e una valutazione più accurate delle risposte indotte dal vento su strutture flessibili e snelle.
🧭 Limitazioni degli approcci basati su codici
I codici edilizi come EN 1991-1-4 (Eurocodice 1), ASCE 7-22 o WTG-Merkblatt M3 forniscono linee guida generali per i carichi del vento sugli involucri degli edifici. Tuttavia, la loro applicabilità ai componenti sui tetti di piccole dimensioni e irregolari è limitata. I coefficienti di pressione standardizzati spesso non riescono a catturare con precisione le complesse interazioni del flusso locale tra:
- Molteplici unità sui tetti
- Pendenze del tetto variabili o altezze dei parapetti
- Terreno urbano circostante o edifici vicini
In questo caso, la simulazione del vento basata su CFD diventa uno strumento ingegneristico indispensabile.
💻 Vantaggi della simulazione del vento CFD

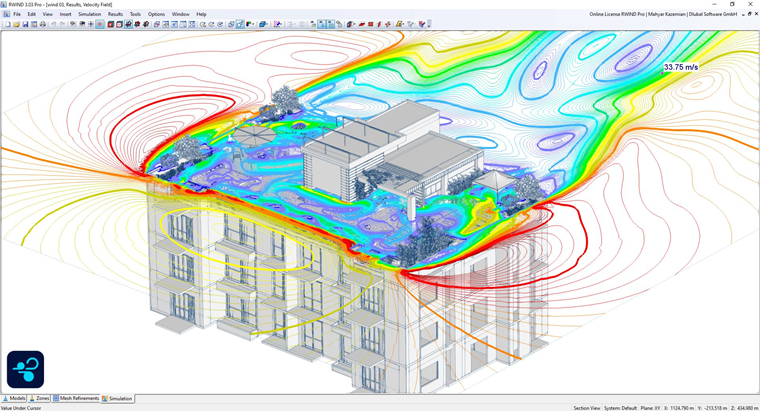

I moderni metodi di Dinamica dei Fluidi Computazionale (CFD), come quelli implementati in RWIND, offrono una visione approfondita dei fenomeni del vento sui tetti risolvendo le equazioni di Navier-Stokes in tre dimensioni. Con i modelli di turbolenza LES (Large Eddy Simulation), DDES (Delayed Detached Eddy Simulation) e RANS (Reynolds-Averaged Navier-Stokes), gli ingegneri possono visualizzare e quantificare le caratteristiche critiche del flusso, come:

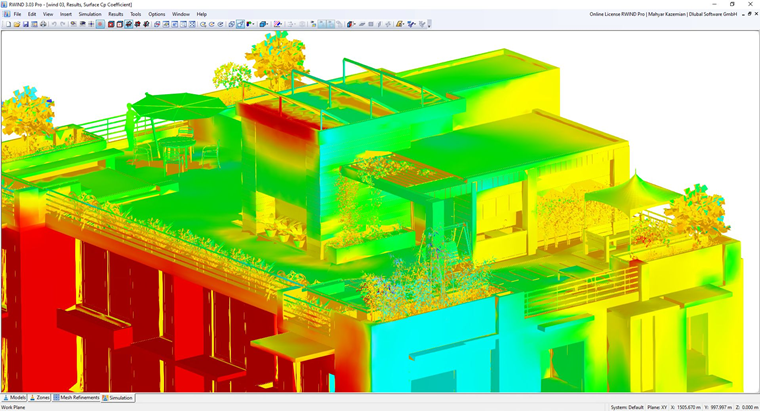

- Distribuzione della pressione su tutte le superfici (per il trasferimento accurato dei carichi ai modelli strutturali come RFEM 6).

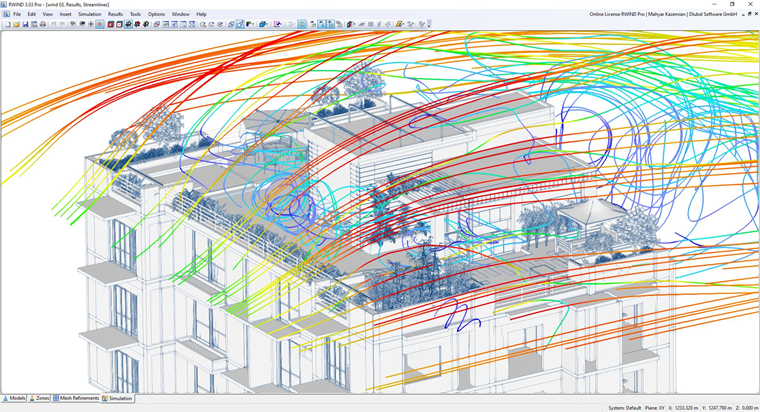

- Linee di flusso che mostrano zone di ricircolo o punti di ristagno.
- Coefficiente di sollevamento, resistenza e momento per la progettazione dell'ancoraggio strutturale.
- Comportamento transitorio del vento (raffiche, distacco di vortici) in condizioni di ingresso realistiche.
Tali analisi consentono l'ottimizzazione precisa dei sistemi di ancoraggio, degli effetti di schermatura e dei fattori di sicurezza, riducendo i costi dei materiali aumentando l'affidabilità.
🏗️ Applicazioni pratiche
1. Sistemi HVAC: Il vento può creare forze di sollevamento o aspirazione sotto e attorno a grandi unità meccaniche. Il CFD aiuta a determinare le posizioni ottimali, le forme degli involucri o i pannelli deflettori per ridurre al minimo la turbolenza e il rumore.
2. Array di pannelli solari: I moduli fotovoltaici inclinati possono agire come superfici aerodinamiche. La simulazione identifica le direzioni del vento più critiche e valuta i requisiti di zavorra o la stabilità del telaio.
3. Antenne di comunicazione: Per alberi di antenne snelli o parabole satellitari, le azioni dinamiche del vento possono intensificare la risposta strutturale. I risultati CFD dipendenti dal tempo supportano un'analisi dettagliata.
4. Giardini pensili e strutture leggere: Tettoie, pergolati o tetti verdi richiedono la verifica del comfort del vento e del carico per gli elementi strutturali e gli utenti. CFD fornisce una base per ottimizzare i muri frangivento o le disposizioni della vegetazione.
🧩 Integrazione con l'analisi strutturale
Utilizzando l'interfaccia RWIND e RFEM, le pressioni superficiali calcolate dal CFD possono essere trasferite automaticamente come casi di carico al modello strutturale. Questo consente:
- Combinazione diretta con altri tipi di carico (permanente, neve, termico)
- Progettazione strutturale secondo gli standard Eurocodice o ASCE
- Ottimizzazione iterativa del progetto, specialmente per assemblaggi complessi o sistemi retrofittati
🔍 Caso studio: impatto dell'altezza di installazione sui carichi del vento delle strutture a membrana sui tetti

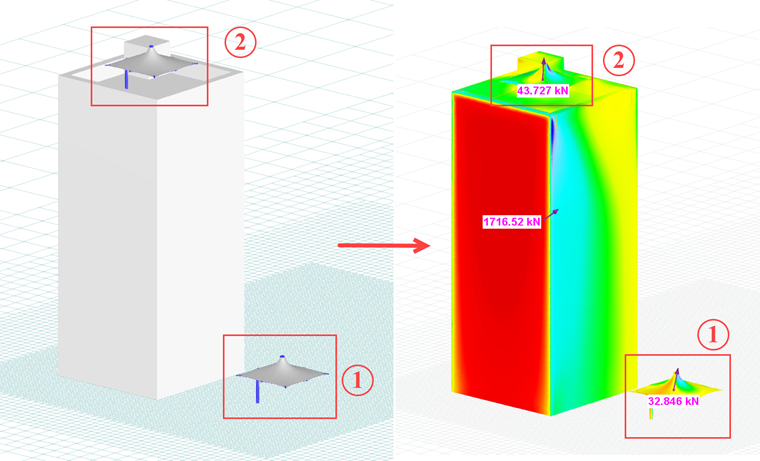

Questo caso studio indaga come l'altezza di installazione influisca criticamente sui carichi del vento che agiscono su una struttura a membrana utilizzata come apparecchiatura sul tetto. La stessa geometria della membrana è stata analizzata in due ubicazioni: vicino al livello del suolo e sul tetto di un edificio alto. Nonostante la geometria e le condizioni al contorno identiche, l'installazione sul tetto ha sperimentato una forza del vento risultante approssimativamente maggiore del 33% rispetto al caso a livello del suolo.
L'aumento è principalmente guidato da velocità del vento più elevate ad altezze elevate a causa dello strato limite atmosferico, combinato con l'accelerazione del flusso locale, la separazione e forti effetti di aspirazione ai bordi del tetto. L'esposizione sui tetti introduce anche maggiore intensità di turbolenza e fluttuazioni di pressione di picco, che sono particolarmente critiche per i sistemi a membrana leggeri e flessibili.
I risultati evidenziano che le strutture a membrana progettate basandosi su ipotesi a livello del suolo possono essere significativamente sottodimensionate quando installate sui tetti. Una simulazione del vento basata su CFD accurata che include la geometria dell'edificio, profili del vento dipendenti dall'altezza e effetti dei bordi del tetto è quindi essenziale per garantire la sicurezza strutturale e la funzionalità delle apparecchiature a membrana sui tetti.
✅ Conclusione
La simulazione accurata del vento non è solo un esercizio accademico, ma una necessità pratica nella progettazione moderna degli edifici. Man mano che l'utilizzo dei tetti continua a espandersi, l'analisi del vento basata su CFD fornisce a ingegneri, architetti e proprietari di edifici gli strumenti necessari per garantire:
- Sicurezza strutturale
- Affidabilità operativa
- Prestazioni a lungo termine delle installazioni sui tetti in condizioni di vento reale
Integrando i risultati della simulazione nel flusso di lavoro progettuale in anticipo, gli ingegneri possono prendere decisioni informate che bilanciano estetica, funzionalità e sicurezza, creando tetti che funzionano magnificamente come appaiono.
