🌬️ Introdução
Com a crescente tendência para o design sustentável e multifuncional de edifícios, os telhados tornaram-se espaços ativos que abrigam uma grande variedade de instalações, desde sistemas HVAC e painéis solares até telhados verdes, antenas e até mesmo estruturas recreativas leves. Embora esses elementos aumentem a funcionalidade e a estética de um edifício, também introduzem novos desafios aerodinâmicos. Compreender e simular com precisão o comportamento do vento em torno de equipamentos de telhado é crucial para prevenir falhas estruturais, otimizar o desempenho e garantir segurança e conforto.
⚙️ Por que os equipamentos no telhado são altamente sensíveis aos efeitos do vento?
As estruturas nos telhados são geralmente instaladas em zonas de alta exposição ao vento, onde a aceleração local do fluxo, a turbulência e a formação de vórtices podem amplificar significativamente a pressão do vento. Ao contrário dos componentes principais de um edifício projetados de acordo com códigos padronizados de carga de vento, os sistemas de telhado muitas vezes têm geometrias complexas, disposições irregulares e níveis variados de rigidez.
Problemas aerodinâmicos comuns incluem:
- Forças de elevação e tombamento agindo sobre elementos leves (por exemplo, painéis solares, unidades HVAC).
- Desprendimento de vórtices e oscilações dinâmicas em mastros de antenas ou suportes delgados.
- Zonas de separação do fluxo causando flutuações de pressão em torno de parapeitos e unidades mecânicas.
- Ruído ou vibração induzida pelo vento que afetam o conforto do usuário e o desempenho do equipamento.
📌Nota: A implementação da análise de instabilidade aeroelástica e Vibração Induzida por Vortex (VIV) no RWIND está planejada como uma melhoria futura chave. Este desenvolvimento visa ampliar as capacidades do software para estudos abrangentes de interação dinâmica vento-estrutura, permitindo uma previsão e avaliação mais precisas das respostas induzidas pelo vento em estruturas flexíveis e delgadas.
🧭 Limitações das Abordagens Baseadas em Códigos
Códigos de construção como EN 1991-1-4 (Eurocódigo 1), ASCE 7-22 ou WTG-Merkblatt M3 fornecem diretrizes gerais para cargas de vento em envelopes de edifícios. No entanto, sua aplicabilidade a componentes de telhado de pequena escala e irregulares é limitada. Os coeficientes de pressão padronizados muitas vezes falham em capturar com precisão as complexas interações de fluxo local entre:
- Múltiplas unidades no telhado
- Inclinações de telhado variadas ou alturas de parapeito
- Terreno urbano circundante ou edifícios próximos
É aqui que a simulação de vento baseada em CFD se torna uma ferramenta de engenharia indispensável.

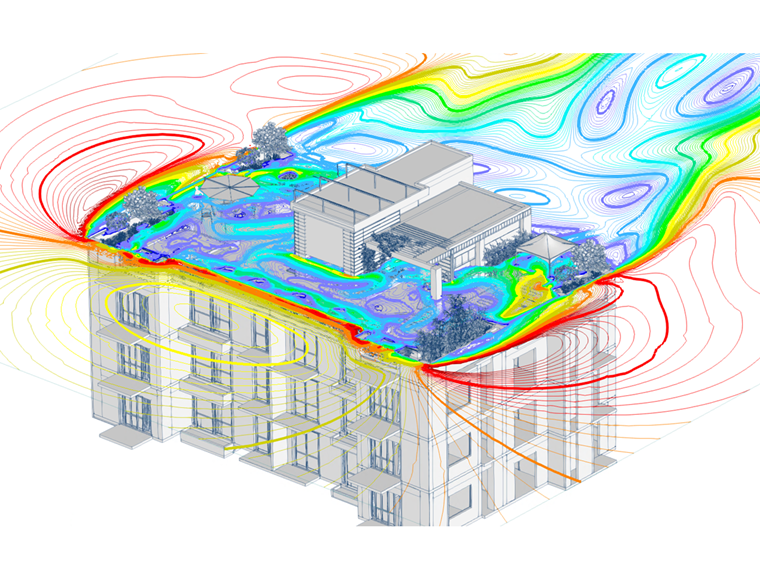

💻 Benefícios da Simulação de Vento por CFD

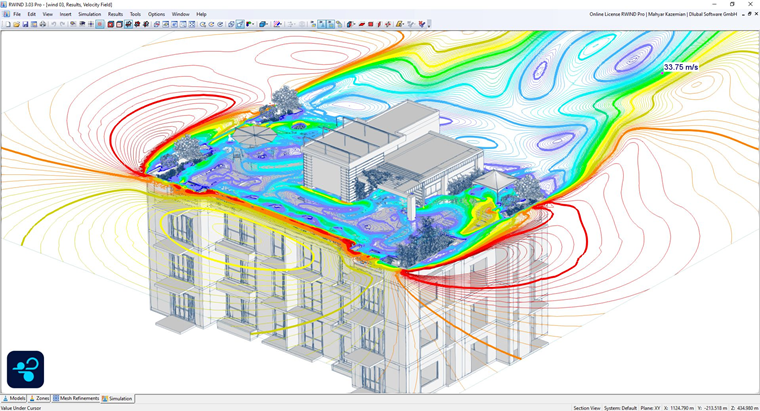

Métodos modernos de Dinâmica dos Fluidos Computacional (CFD), como os implementados no RWIND, oferecem uma visão avançada dos fenômenos de vento em telhados, resolvendo as equações de Navier-Stokes em três dimensões. Com os modelos de turbulência LES (Simulação de Grandes Vórtices), DDES (Simulação de Vórtices Destacados com Atraso) e RANS (Navier-Stokes Médios de Reynolds), os engenheiros podem visualizar e quantificar características críticas do fluxo, tais como:

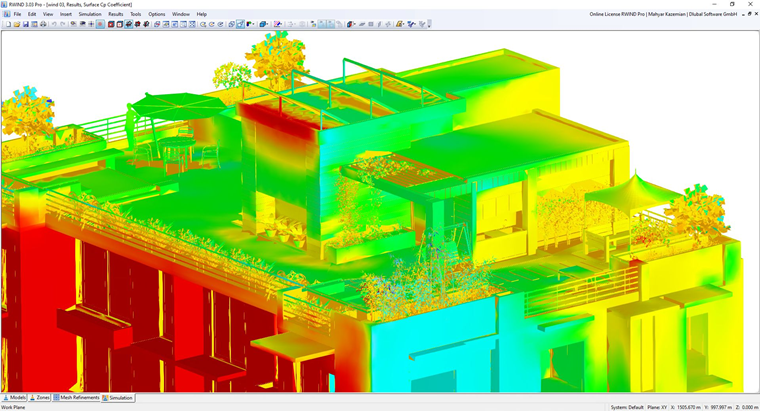

- Distribuição de pressão em todas as superfícies (para transferência de carga precisa para modelos estruturais como o RFEM 6).

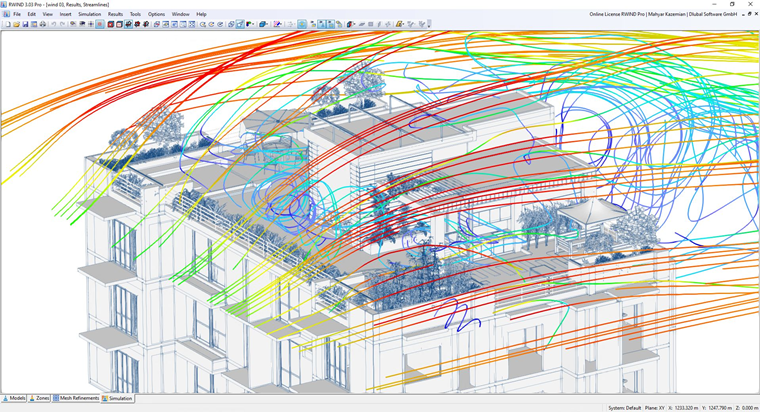

- Linhas de corrente de fluxo mostrando zonas de recirculação ou pontos de estagnação.
- Coeficientes de elevação, arrasto e momento para o projeto de ancoragem estrutural.
- Comportamento transitório do vento (rajadas, desprendimento de vórtices) sob condições de entrada realistas.
Tais análises permitem a otimização precisa de sistemas de ancoragem, efeitos de blindagem e fatores de segurança, reduzindo os custos de material enquanto aumenta a confiabilidade.
🏗️ Aplicações Práticas
1. Sistemas HVAC: O vento pode criar forças de elevação ou sucção sob e ao redor de grandes unidades mecânicas. CFD ajuda a determinar locais ideais, formas de cercados ou painéis defletores para minimizar a turbulência e o ruído.
2. Conjuntos de Painéis Solares: Módulos fotovoltaicos inclinados podem atuar como superfícies aerodinâmicas. A simulação identifica as direções de vento mais críticas e avalia requisitos de lastro ou estabilidade dos quadros.
3. Antenas de Comunicação: Para mastros de antenas delgados ou pratos de satélite, ações dinâmicas do vento podem intensificar a resposta estrutural. Resultados dependentes do tempo de CFD suportam uma análise detalhada.
4. Jardins no Telhado e Estruturas Leves: Toldos, pérgulas ou telhados verdes requerem verificação de conforto e carga do vento tanto para elementos estruturais quanto para usuários. O CFD fornece uma base para otimizar barreiras contra o vento ou layouts de vegetação.
🧩 Integração com Análise Estrutural
Usando a interface RWIND e RFEM, as pressões de superfície calculadas pelo CFD podem ser transferidas automaticamente como casos de carga para o modelo estrutural. Isso permite:
- Combinação direta com outros tipos de carga (peso próprio, neve, térmica)
- Projeto estrutural de acordo com os padrões Eurocódigo ou ASCE
- Otimização iterativa de projeto, especialmente para montagens complexas ou sistemas retrofitados
🔍 Estudo de Caso: Impacto da Altura de Instalação nas Cargas de Vento de Estruturas de Membrana para Telhados
Este estudo de caso investiga como a altura de instalação influencia criticamente as cargas de vento agindo sobre uma estrutura de membrana usada como equipamento de telhado. A mesma geometria de membrana foi analisada em dois locais: perto do nível do solo e no telhado de um edifício alto. Apesar da geometria e condições de fronteira idênticas, a instalação no telhado experimentou aproximadamente 33% a mais de força de vento resultante em comparação com o caso ao nível do solo.
O aumento é principalmente impulsionado por velocidades de vento mais altas em alturas elevadas devido à camada limite atmosférica, combinadas com aceleração local de fluxo, separação e fortes efeitos de sucção nas bordas do telhado. A exposição no telhado também introduz maior intensidade de turbulência e flutuações de pressão de pico, que são particularmente críticas para sistemas de membrana leves e flexíveis.
Os resultados destacam que estruturas de membrana projetadas com base em suposições ao nível do solo podem estar significativamente subdimensionadas quando instaladas em telhados. Simulações precisas de vento baseadas em CFD que incluem geometria de edifício, perfis de vento que dependem da altura e efeitos de borda de telhado são, portanto, essenciais para garantir a segurança estrutural e a operacionalidade de equipamentos de membrana de telhado.
✅ Conclusão
A simulação de vento precisa não é meramente um exercício acadêmico, mas uma necessidade prática no design moderno de edifícios. À medida que a utilização de telhados continua a se expandir, a análise de vento baseada em CFD fornece a engenheiros, arquitetos e proprietários de edifícios as ferramentas necessárias para garantir:
- Segurança estrutural
- Confiabilidade operacional
- Desempenho a longo prazo de instalações em telhados sob condições reais de vento
Ao integrar os resultados das simulações no fluxo de trabalho de design desde o início, os engenheiros podem tomar decisões informadas que equilibram estética, funcionalidade e segurança, criando telhados que desempenham seu papel tão maravilhosamente quanto parecem.
