🌬️ Wprowadzenie
Wraz z rosnącym trendem w kierunku zrównoważonego i wielofunkcyjnego projektowania budynków, dachy stały się aktywnymi przestrzeniami, które gospodarują szeroką gamę instalacji od systemów HVAC i paneli słonecznych po zielone dachy, anteny, a nawet lekkie konstrukcje rekreacyjne. Chociaż te elementy zwiększają funkcjonalność i estetykę budynku, wprowadzają również nowe wyzwania aerodynamiczne. Zrozumienie i dokładna symulacja zachowań wiatru wokół urządzeń dachowych są kluczowe dla zapobiegania awarii konstrukcyjnych, optymalizacji wydajności oraz zapewnienia bezpieczeństwa i komfortu.
⚙️ Dlaczego urządzenia dachowe są wysoce wrażliwe na działanie wiatru?
Konstrukcje dachowe są zazwyczaj instalowane w strefach wysokiej ekspozycji na wiatr, gdzie lokalne przyspieszenie przepływu, turbulencje i powstawanie wirów mogą znacznie zwiększać ciśnienie wiatru. W przeciwieństwie do głównych komponentów budynku projektowanych zgodnie ze standardowymi normami obciążenia wiatrem, systemy dachowe często mają złożone geometrie, nieregularne układy i różne poziomy sztywności.
Typowe problemy aerodynamiczne obejmują:
- Siły unoszące i przewracające działające na lekkie elementy (na przykład panele słoneczne, jednostki HVAC).
- Zrzucanie wirów i oscylacje dynamiczne na masztach antenowych lub smukłych podporach.
- Strefy separacji przepływu powodujące wahania ciśnienia wokół attyk i jednostek mechanicznych.
- Hałas lub wibracje wywołane wiatrem wpływające na komfort użytkownika i wydajność sprzętu.
📌Uwaga: Implementacja analizy niestabilności aeroelastycznej i wibracji wywołanych wiatrem (VIV) w RWIND jest planowana jako kluczowe przyszłe udoskonalenie. Celem tego rozwoju jest rozszerzenie możliwości oprogramowania w kierunku kompleksowych badań dynamicznej interakcji wiatr-konstrukcja, umożliwiając bardziej dokładne przewidywanie i ocenę odpowiedzi wywołanych wiatrem na elastycznych i smukłych konstrukcjach.
🧭 Ograniczenia podejść opartych na przepisach
Przepisy budowlane, takie jak EN 1991-1-4 (Eurokod 1), ASCE 7-22 czy WTG-Merkblatt M3, dostarczają ogólnych wytycznych dotyczących obciążeń wiatrem na powłoki budynków. Jednak ich zastosowanie do małoskalowych, nieregularnych komponentów dachowych jest ograniczone. Znormalizowane współczynniki ciśnienia często zawodzą w dokładnym uchwyceniu złożonych lokalnych interakcji przepływu między:
- Wieloma jednostkami dachowymi
- Zróżnicowanymi nachyleniami dachu lub wysokościami attyki
- Otaczającym teren miejskim lub pobliskimi budynkami
W tym miejscu symulacja wiatru oparta na CFD staje się niezbędnym narzędziem inżynierskim.

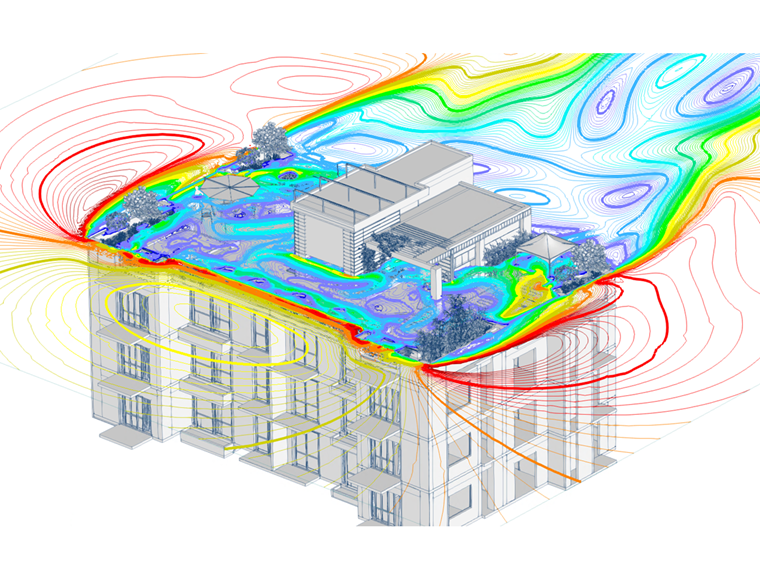

💻 Korzyści z symulacji wiatru za pomocą CFD

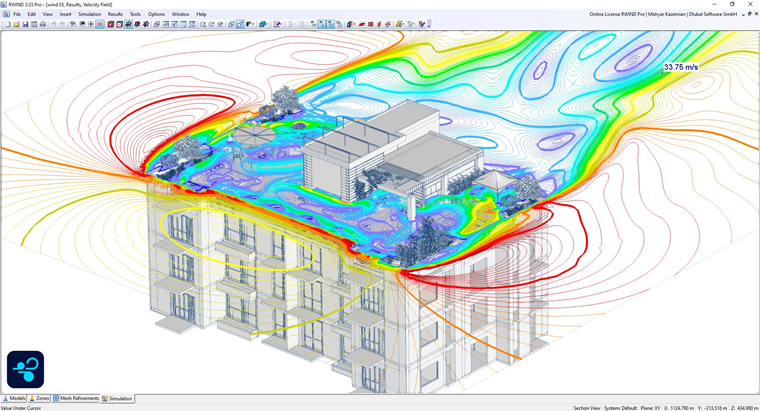

Współczesne metody obliczeniowej dynamiki płynów (CFD), takie jak te zaimplementowane w RWIND, oferują zaawansowane wglądy w zjawiska wiatru na dachach poprzez rozwiązywanie równań Naviera-Stokesa w trzech wymiarach. Przy użyciu modeli turbulencji LES (symulacja wielkich wirów), DDES (opóźniona symulacja oderwanego wiru) i RANS (uśrednione w czasie równania Naviera-Stokesa), inżynierowie mogą wizualizować i ilościowo określać kluczowe charakterystyki przepływu, takie jak:

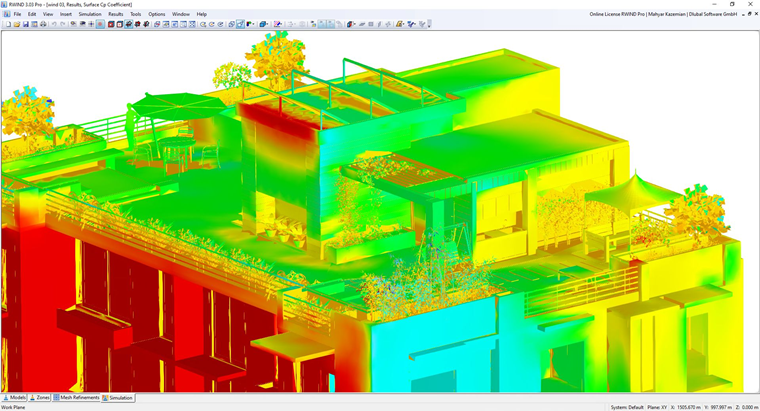

- Rozkład ciśnienia na wszystkich powierzchniach (dla dokładnego przenoszenia obciążeń do modeli konstrukcyjnych takich jak RFEM 6).

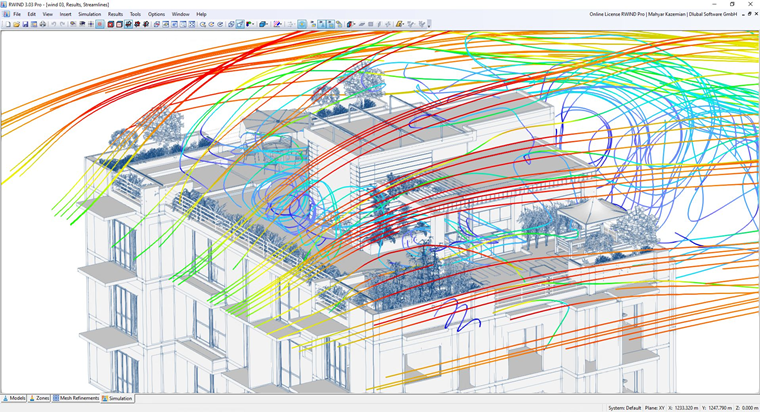

- Linie przepływu pokazujące strefy recyrkulacji lub punkty stagnacji.
- Współczynniki siły nośnej, oporu i momentu dla projektowania zakotwień konstrukcyjnych.
- Zachowanie przejściowe wiatru (podmuchy, zrzucanie wirów) w realistycznych warunkach wlotowych.
Takie analizy umożliwiają precyzyjną optymalizację systemów zakotwień, efektów osłonowych i współczynników bezpieczeństwa, redukując koszty materiału przy jednoczesnym zwiększeniu niezawodności.
🏗️ Zastosowania praktyczne
1. Systemy HVAC:
Wiatr może tworzyć siły unoszące lub podciśnienie pod i wokół dużych jednostek mechanicznych. CFD pomaga określić optymalne lokalizacje, kształty obudów lub panele deflektorów, aby zminimalizować turbulencje i hałas.
2. Zestawy paneli słonecznych:
Pochylone moduły fotowoltaiczne mogą działać jako powierzchnie aerodynamiczne. Symulacja identyfikuje najbardziej krytyczne kierunki wiatru i ocenia wymagania dotyczące balastu lub stabilność konstrukcji.
3. Anteny komunikacyjne:
Dla smukłych masztów antenowych lub anten satelitarnych, dynamiczne działania wiatru mogą intensyfikować odpowiedź konstrukcyjną. Wyniki CFD zależne od czasu wspierają szczegółową analizę.
4. Ogrody dachowe i lekkie konstrukcje:
Zadaszenia, pergole lub zielone dachy wymagają weryfikacji komfortu i obciążeń wiatru zarówno dla elementów konstrukcyjnych, jak i użytkowników. CFD zapewnia podstawę dla optymalizacji ścian przeciwwiatrowych lub układu roślinności.
🧩 Integracja z analizą strukturalną
Korzystając z interfejsu RWIND i RFEM, obliczone ciśnienia powierzchni z CFD mogą być automatycznie przenoszone jako przypadki obciążeń do modelu strukturalnego. Umożliwia to:
- Bezpośrednie łączenie z innymi typami obciążeń (martwe, śnieżne, termiczne)
- Projektowanie konstrukcyjne zgodnie ze standardami Eurokodu lub ASCE
- Iteracyjna optymalizacja projektowania, zwłaszcza dla złożonych zespołów lub systemów zmodernizowanych

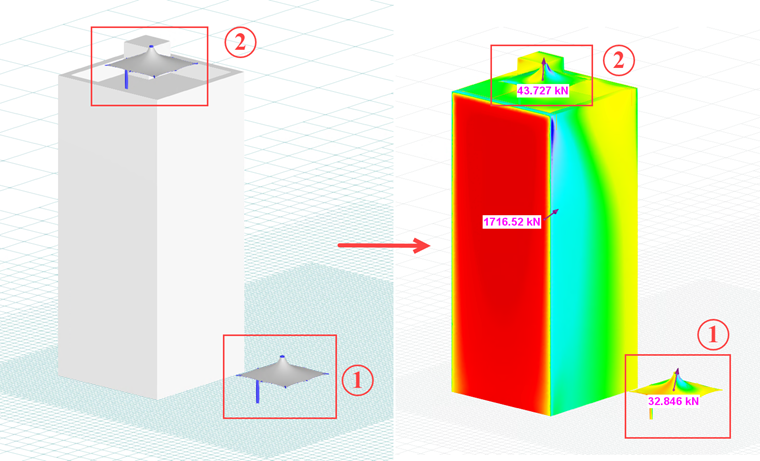

🔍 Studium przypadku: Wpływ wysokości instalacji na obciążenia wiatrem membranowych konstrukcji dachowych
To studium przypadku bada, jak wysokość instalacji krytycznie wpływa na obciążenia wiatrowe działające na konstrukcję membranową wykorzystywaną jako urządzenie dachowe. Ta sama geometria membrany została przeanalizowana w dwóch miejscach: blisko poziomu gruntu i na dachu wysokiego budynku. Pomimo identycznej geometrii i warunków brzegowych, instalacja dachowa doświadczyła około 33% większej wynikowej siły wiatru w porównaniu z przypadkiem na poziomie gruntu.
Wzrost wynika głównie z wyższych prędkości wiatru na podwyższonych wysokościach, wynikających z przygranicznej warstwy atmosferycznej, w połączeniu z lokalnym przyspieszeniem przepływu, separacją i silnymi efektami podciśnienia na krawędziach dachu. Ekspozycja dachowa wprowadza także wyższą intensywność turbulencji i maksymalne wahania ciśnienia, które są szczególnie krytyczne dla lekkich i elastycznych systemów membranowych.
Wyniki podkreślają, że konstrukcje membranowe zaprojektowane w oparciu o założenia poziomu gruntu mogą być znacznie niedoszacowane, gdy są instalowane na dachach. Dokładna symulacja wiatru oparta na CFD, która uwzględnia geometrie budynku, profil wysokościowy wiatru i efekty krawędzi dachu, jest zatem niezbędna do zapewnienia bezpieczeństwa konstrukcyjnego i użytkowalności membranowych urządzeń dachowych.
✅ Wnioski
Dokładna symulacja wiatru to nie tylko ćwiczenie akademickie, ale praktyczna konieczność we współczesnym projektowaniu budynków. W miarę jak wykorzystanie dachów nadal się rozszerza, analiza wiatru oparta na CFD dostarcza inżynierom, architektom i właścicielom budynków narzędzi niezbędnych do zapewnienia:
- Bezpieczeństwa konstrukcyjnego
- Niezawodności operacyjnej
- Długoterminowej wydajności instalacji dachowych w realnych warunkach wiatrowych
Poprzez włączenie wyników symulacji do procesu projektowego na wczesnych etapach, inżynierowie mogą podejmować świadome decyzje, które zrównoważą estetykę, funkcjonalność i bezpieczeństwo, tworząc dachy, które działają równie pięknie, jak wyglądają.
