🌬️ Introducción
Con la creciente tendencia hacia el diseño de edificios sostenibles y multifuncionales, los tejados se han convertido en espacios activos que albergan una variedad de instalaciones desde sistemas HVAC y paneles solares hasta techos verdes, antenas e incluso estructuras recreativas ligeras. Mientras estos elementos mejoran la funcionalidad y estética de un edificio, también introducen nuevos desafíos aerodinámicos. Comprender y simular con precisión el comportamiento del viento alrededor del equipamiento en los tejados es crucial para prevenir fallos estructurales, optimizar el rendimiento y garantizar la seguridad y comodidad.
⚙️ ¿Por qué es el equipamiento en tejados altamente sensible a los efectos del viento?
Las estructuras en los tejados suelen estar instaladas en zonas de alta exposición al viento, donde la aceleración del flujo local, la turbulencia y la formación de vórtices pueden amplificar significativamente la presión del viento. A diferencia de los componentes principales del edificio diseñados dentro de códigos estandarizados de carga de viento, los sistemas en tejados a menudo tienen geometrías complejas, disposiciones irregulares y niveles de rigidez variables.
Los problemas aerodinámicos comunes incluyen:
- Fuerzas de levantamiento y vuelco que actúan sobre elementos livianos (por ejemplo, paneles solares, unidades HVAC).
- Desprendimiento de vórtices y oscilaciones dinámicas en mástiles de antenas o soportes esbeltos.
- Zonas de separación de flujo que causan fluctuaciones de presión alrededor de parapetos y unidades mecánicas.
- Ruido o vibración inducida por el viento que afectan la comodidad del usuario y el rendimiento del equipo.
📌Nota: La implementación de la inestabilidad aeroelástica y el análisis de Vibración Inducida por Vórtices (VIV) en RWIND está planificada como una mejora clave futura. Este desarrollo tiene como objetivo ampliar las capacidades del software hacia estudios integrales de interacción dinámica viento-estructura, permitiendo una predicción y evaluación más precisas de las respuestas inducidas por el viento en estructuras flexibles y esbeltas.
🧭 Limitaciones de los enfoques basados en códigos
Códigos de construcción como EN 1991-1-4 (Eurocode 1), ASCE 7-22 o WTG-Merkblatt M3 proporcionan directrices generales para cargas de viento en envolventes de edificios. Sin embargo, su aplicabilidad a componentes irregulares y de pequeña escala en tejados es limitada. Los coeficientes de presión estandarizados a menudo no logran capturar con precisión las complejas interacciones de flujo local entre:
- Múltiples unidades en el tejado
- Inclinaciones de techo o alturas de parapeto variables
- Terreno urbano circundante o edificios cercanos
Aquí es donde la simulación de viento basada en CFD se convierte en una herramienta de ingeniería indispensable.

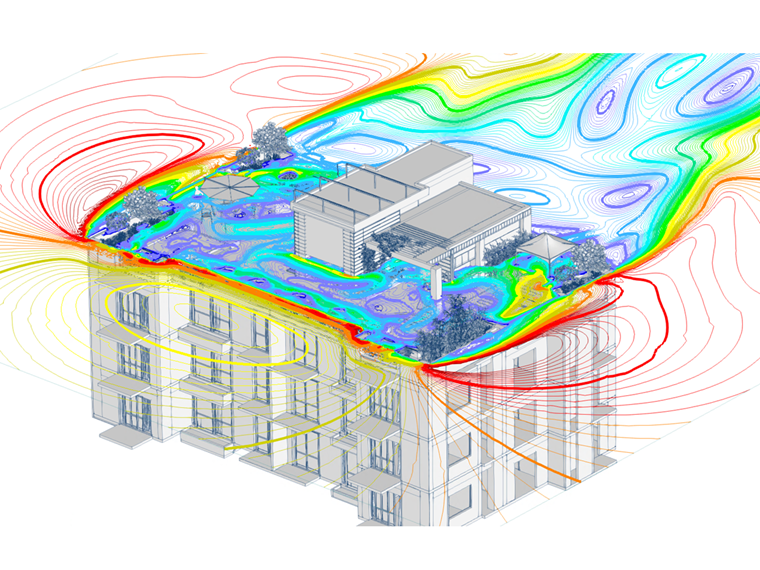

💻 Beneficios de la Simulación de Viento CFD
Los métodos modernos de Dinámica de Fluidos Computacional (CFD), como los implementados en RWIND, ofrecen una visión avanzada de los fenómenos de viento en tejados al resolver las ecuaciones de Navier–Stokes en tres dimensiones. Con modelos de turbulencia LES (Simulación de Grandes Vórtices), DDES (Simulación de Vórtices Desacoplados Demorada) y RANS (Promediación de Reynolds de Navier–Stokes), los ingenieros pueden visualizar y cuantificar características críticas del flujo, tales como:

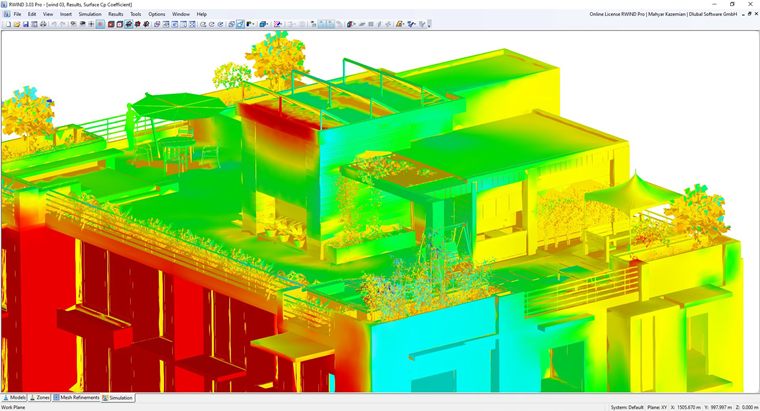

- Distribución de presión en todas las superficies (para una transferencia de carga precisa a modelos estructurales como RFEM 6).

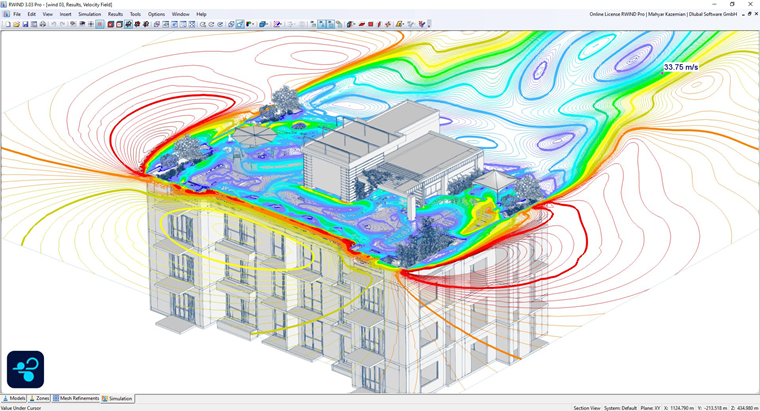

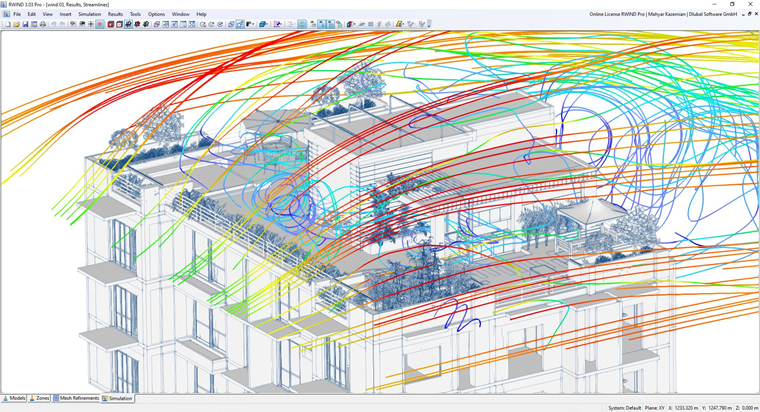

- Líneas de corriente de flujo que muestran zonas de recirculación o puntos de estancamiento.
- Coeficientes de sustentación, arrastre y momento para el diseño de anclaje estructural.
- Comportamiento transitorio del viento (ráfagas, desprendimiento de vórtices) bajo condiciones de entrada realistas.
Dichos análisis permiten la optimización precisa de sistemas de anclaje, efectos de protección y factores de seguridad, reduciendo los costos de material mientras se incrementa la fiabilidad.
🏗️ Aplicaciones Prácticas
1. Sistemas HVAC: El viento puede crear fuerzas de levantamiento o succión debajo y alrededor de grandes unidades mecánicas. CFD ayuda a determinar ubicaciones óptimas, formas de recintos o paneles deflectores para minimizar turbulencia y ruido.
2. Conjuntos de Paneles Solares: Los módulos fotovoltaicos inclinados pueden actuar como superficies aerodinámicas. La simulación identifica las direcciones de viento más críticas y evalúa los requisitos de lastre o estabilidad del marco.
3. Antenas de Comunicación: Para mástiles de antenas esbeltos o platos satelitales, las acciones dinámicas del viento pueden intensificar la respuesta estructural. Los resultados de CFD dependientes del tiempo respaldan un análisis detallado.
4. Jardines en Techo y Estructuras Ligeras: Toldos, pérgolas o techos verdes requieren la verificación de comodidad y carga de viento tanto para elementos estructurales como para usuarios. CFD proporciona una base para optimizar muros rompe-vientos o diseños de vegetación.
🧩 Integración con Análisis Estructural
Usando la interfaz RWIND y RFEM, las presiones superficiales calculadas a partir de CFD se pueden transferir automáticamente como casos de carga al modelo estructural. Esto permite:
- Combinación directa con otros tipos de carga (muerta, nieve, térmica)
- Diseño estructural según los estándares Eurocode o ASCE
- Optimización de diseño iterativa, especialmente para conjuntos complejos o sistemas retroajustados

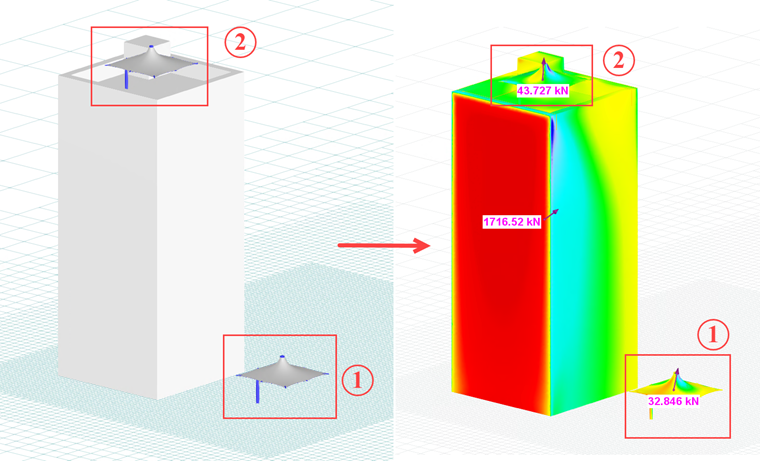

🔍 Estudio de Caso: Impacto de la Altura de Instalación en Cargas de Viento de Estructuras de Membrana en Techo
Este estudio de caso investiga cómo la altura de instalación influye críticamente en las cargas de viento que actúan sobre una estructura de membrana utilizada como equipamiento en tejados. Se analizó la misma geometría de membrana en dos ubicaciones: cerca del nivel del suelo y en el techo de un edificio alto. A pesar de la geometría idéntica y las condiciones de contorno, la instalación en el tejado experimentó aproximadamente un 33% más de fuerza de viento resultante en comparación con el caso a nivel del suelo.
El aumento está principalmente impulsado por mayores velocidades de viento a alturas elevadas debido a la capa límite atmosférica, combinada con aceleración local del flujo, separación y efectos de succión fuerte en bordes de techos. La exposición en tejados también introduce mayor intensidad de turbulencia y fluctuaciones de presión pico, que son particularmente críticas para sistemas de membrana ligeros y flexibles.
Los resultados destacan que las estructuras de membrana diseñadas basándose en suposiciones de nivel del suelo pueden estar significativamente subdimensionadas cuando se instalan en tejados. Por lo tanto, la simulación precisa de viento basada en CFD, que incluye geometría de edificación, perfiles de viento dependientes de la altura y efectos de borde de techo, es esencial para asegurar la seguridad estructural y la operatividad de equipos de membrana en tejados.
✅ Conclusión
La simulación precisa del viento no es simplemente un ejercicio académico, es una necesidad práctica en el diseño moderno de edificios. A medida que el uso de los tejados continúa expandiéndose, el análisis de viento basado en CFD proporciona a los ingenieros, arquitectos y propietarios de edificios las herramientas necesarias para asegurar:
- Seguridad estructural
- Fiabilidad operacional
- Rendimiento a largo plazo de las instalaciones en tejados bajo condiciones de viento reales
Al integrar resultados de simulación en el flujo de trabajo de diseño desde el principio, los ingenieros pueden tomar decisiones informadas que equilibren estética, funcionalidad y seguridad, creando tejados que desempeñen tan bien como lucen.
