В мире строительного инжиниринга эффективность и точность имеют первостепенное значение. По мере усложнения конструкций растет и необходимость в более совершенных инструментах для управления и оптимизации их проектирования и анализа. API (gRPC) от Dlubal предлагает незаменимое решение для инженеров, стремящихся улучшить свой рабочий процесс за счет автоматизации задач и получения более глубокого контроля над параметрами проектирования. Этот мощный инструмент бесшовно интегрируется с RFEM и RSTAB, позволяя пользователям создавать кастомные конфигурации, уточнять настройки сетки, автоматизировать определение нагрузок и адаптировать как стальные, так и бетонные конструкции в соответствии с конкретными требованиями.
1. Начало работы: настройка основных данных и дополнений
Перед погружением в тонкости проектирования первым важным шагом при работе с API Dlubal является конфигурация ваших основных данных. Это включает в себя ввод основополагающей информации о проекте, такой как местоположение, страна и соответствующие стандарты проектирования. Основные данные закладывают фундамент вашей структурной модели, гарантируя соответствие вашего проекта местным нормам и правилам. Настройка этих параметров через API позволяет сэкономить время и минимизировать ошибки, особенно при управлении несколькими проектами с различными требованиями.
Основные шаги:

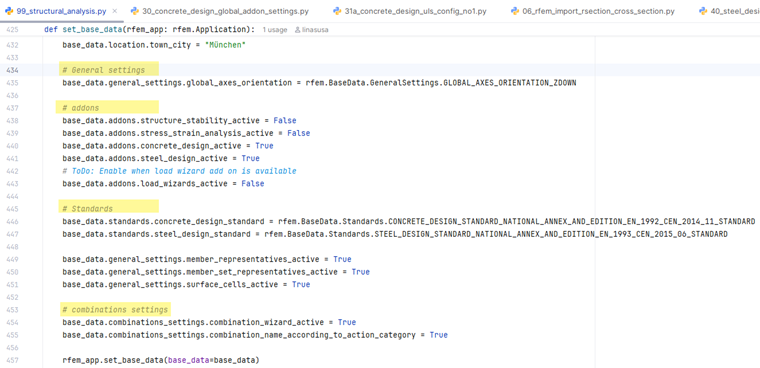

- Настройка основных данных: API позволяет программно настраивать и изменять основные данные, упрощая начальные этапы настройки проекта. Это включает в себя ввод информации, зависящей от местоположения, выбор соответствующих стандартов проектирования (например, Еврокоды) и применение этих настроек ко всей модели.
- Управление дополнениями: Программное обеспечение Dlubal включает различные дополнения, которые могут расширять функциональность. Через API пользователи могут легко включать или отключать эти дополнения в зависимости от потребностей проекта. Например, Мастер нагрузок, который все еще находится в стадии разработки, вскоре будет доступен для помощи в более сложном управлении нагрузками. Настройка этих дополнений обеспечивает, что программное обеспечение остается максимально гибким и адаптированным конкретно под ваши нужды.
- изображение@60672#
2. Уточненные настройки сетки и определение структурных элементов
Точная структурная анализ зависит от значения сетки, используемой в модели. Более детализированная сетка позволяет более детально анализировать, особенно в областях с высокой напряженностью или сложным поведением. API Dlubal предоставляет возможность уточнять сетку для удовлетворения потребностей вашего проекта, автоматизируя процесс и сокращая время, затрачиваемое на ручные настройки.
Основные шаги:

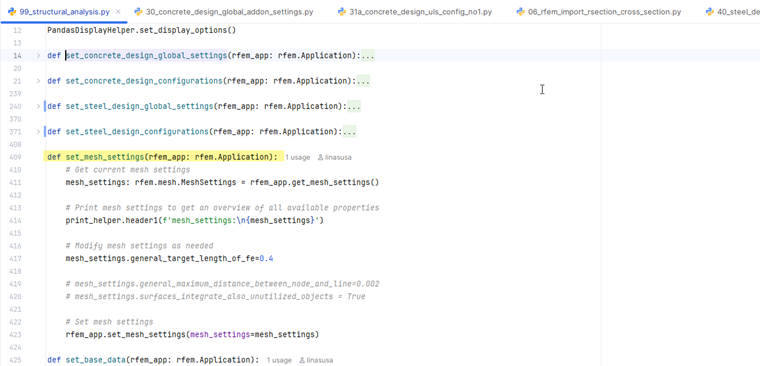

- Уточнение сетки: Через API пользователи могут определять количество делений сетки, корректировать размеры элементов и изменять настройки сетки, чтобы гарантировать адекватное внимание к областям модели, требующим высокой точности. Эти настройки могут быть динамически скорректированы, обеспечивая высокий уровень контроля над точностью модели. Изменения, внесенные, отправляются обратно в программное обеспечение в виде объектов, позволяя бесшовную интеграцию в модель.
- изображение@60673#
- Определение структурных элементов: После того как сетка уточнена, приходит время определить структурные элементы такие как балки, колонны и стены. API позволяет создавать элементы, опоры, эксцентриситеты, несовершенства элементов, случаи несовершенств и т.д. программным способом, обеспечивая отражение каждого компонента свойств физической структуры. Этот уровень автоматизации не только повышает эффективность, но и обеспечивает согласованность во всей модели.
3. Оптимизация сценариев нагрузок и проектных конфигураций
Сценарии нагрузок являются основой для моделирования реальных условий в структурном анализе. API Dlubal упрощает создание и управление сценариями нагрузок, автоматизируя многие связанные с этим шаги. Это особенно полезно при работе с множеством комбинаций нагрузок или когда необходимо применять различные типы нагрузок к различным частям конструкции.
Основные шаги:

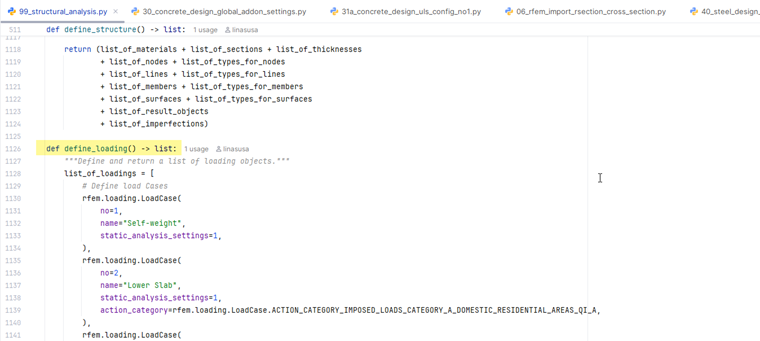

- Создание сценария нагрузок: API интегрируется с мастером комбинаций для эффективного создания сценариев нагрузок. Он также позволяет определять поверхностные и элементные нагрузки, которые автоматически назначаются соответствующим участкам модели. Этот процесс устраняет необходимость в ручном вводе и снижает риск ошибок.
- изображение@60674#
- Конфигурации проектирования: После определения сценариев нагрузок приходит время настроить конфигурации проектирования, включая предельное состояние носимости (ULS) и пределы пригодности (SLS). Эти конфигурации определяют критерии отказа конструкции при различных условиях нагрузки. API позволяет пользователям программно задавать и изменять эти параметры, обеспечивая учет всех проектных соображений без необходимости вручную перемещаться через интерфейс.
4. Настройка параметров проектирования стали и бетона
В основе программного обеспечения Dlubal лежат мощные инструменты для проектирования стали и бетона. Эти инструменты гарантируют, что ваши проекты соответствуют как стандартам безопасности, так и критериям производительности. С помощью API инженеры могут дополнительно уточнять эти настройки, позволяя точные корректировки для соответствия конкретным требованиям проекта. Будь то конфигурации предельных состояний (ULS) для стали или определения армирования для бетона, API предлагает гибкость, позволяющая настроить каждый аспект проектирования.
Конфигурация проектирования стали

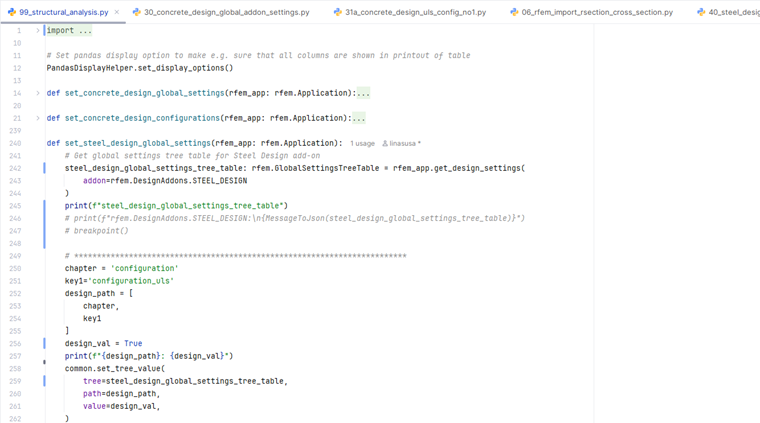

API позволяет пользователям настраивать параметры проектирования стали, такие как выбор критериев ULS или SLS, огнестойкость и другие критические параметры. Используя настройки проектирования в виде объектов, инженеры могут программно манипулировать этими параметрами, гарантируя их соответствие потребностям проекта.
- Создание списков строк: Одной из важных процедур в настройке проектирования стали является создание списка строк, определяющего настройки проектирования. Этот список включает такие параметры, как ULS, SLS и огнестойкость, которые затем передаются в API для обработки.
- Использование методов получения и установки значений дерева: API предоставляет методы, такие как getTreeValue и setTreeValue, для извлечения и установки значений для специфичных параметров. Это позволяет пользователям перемещаться по дереву проектирования и изменять настройки без необходимости вручную взаимодействовать с интерфейсом программного обеспечения.
- изображение@60675#
Конфигурация проектирования бетона
Аналогично, API позволяет пользователям определять настройки проектирования бетона, включая типы армирования, свойства материала и пределы проектирования. Хотя процесс проектирования бетона имеет сходство с проектированием стали, специфика армирования и свойства материалов рассматриваются отдельно, позволяя более детализированную настройку.
5. Расширенные функции проектирования
API Dlubal включает в себя различные расширенные функции, которые позволяют инженерам выполнять более детализированный анализ и гарантировать соответствие их конструкций реальным условиям. Эти функции включают управление несовершенствами, определение жесткости, факторы эффективной длины и т.д.
- Несовершенства элементов: Для более точного моделирования структурного поведения, API позволяет пользователям определять несовершенства элементов. Это особенно важно для того, чтобы гарантировать реалистичную реакцию конструкции под нагрузкой, учитывающей потенциальные отклонения в геометрии элементов.

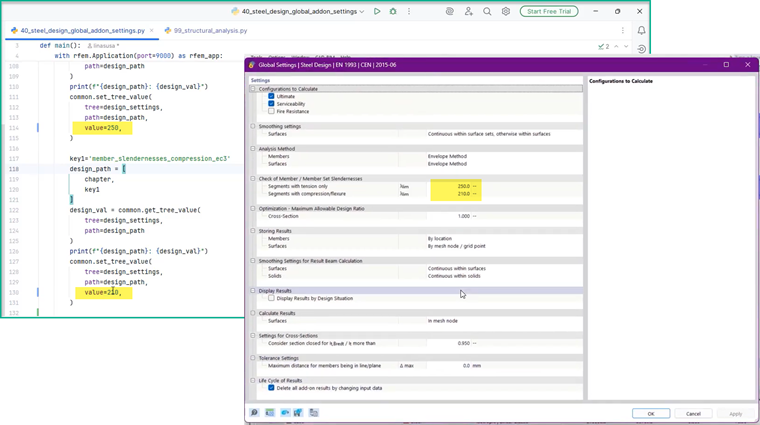

- Корректировка жесткости и эффективной длины: Фактор эффективной длины, который влияет на поведение при изгибе, может быть изменен через API, чтобы гарантировать, что структурная модель отражает реальные условия. Программная корректировка параметров жесткости и эффективной длины помогает поддерживать точность на протяжении всего анализа.
- изображение@60676#
Вывод и следующие шаги
API Dlubal предлагает инженерам-программистам надежный набор инструментов для автоматизации и настройки их проектных процессов. Интеграция API в ваш рабочий процесс может сократить время, затрачиваемое на повторяющиеся задачи, обеспечить более согласованные проектные результаты и повысить точность ваших моделей. От настройки основных данных до корректировки продвинутых параметров проектирования, API предоставляет пользователям возможность контролировать свой структурный анализ и проектирование. Этот уровень настройки не только улучшает точность, но и повышает эффективность, особенно в крупных или сложных проектах.
Чтобы в полной мере воспользоваться преимуществами API Dlubal, инженерам следует изучить детальные шаги, представленные в этой статье, поэкспериментировать с предоставленными фрагментами кода и ознакомиться с обширной документацией API. По мере эволюции API он будет предоставлять еще большую гибкость, помогая инженерам оставаться на переднем крае современных методов проектирования конструкций.
