No mundo da engenharia estrutural, a eficiência e a precisão são fundamentais. À medida que as estruturas se tornam cada vez mais complexas, aumentam também as exigências por ferramentas mais sofisticadas para gerenciar e otimizar o seu design e análise. A API (gRPC) da Dlubal fornece uma solução indispensável para engenheiros que procuram melhorar o seu fluxo de trabalho, automatizando tarefas e obtendo maior controle sobre os parâmetros de design. Esta poderosa ferramenta integra-se perfeitamente com o RFEM e o RSTAB, permitindo aos usuários criar configurações personalizadas, refinar ajustes de malha, automatizar definições de casos de carga e adaptar designs tanto de aço quanto de concreto para atender a requisitos específicos.
1. Primeiros Passos: Configuração de Dados Básicos e Add-ons
Antes de mergulhar nos detalhes do design, o primeiro passo crucial ao trabalhar com a API da Dlubal é configurar seus dados básicos. Isso inclui a inserção de detalhes essenciais específicos do projeto, como localização, país e os padrões de design relevantes. Os dados básicos estabelecem a fundação para o seu modelo estrutural, garantindo que o seu design adere aos códigos e regulamentos locais. Configurando esses parâmetros através da API, você pode economizar tempo e minimizar erros humanos, especialmente ao gerenciar múltiplos projetos com requisitos variados.
Etapas Principais:

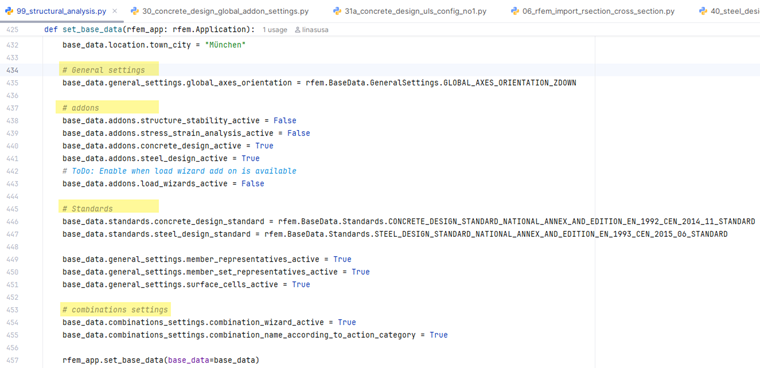

- Configuração de Dados Básicos: A API permite configurar e modificar dados básicos programaticamente, agilizando as etapas iniciais de configuração do projeto. Isso inclui inserir informações específicas do local, selecionar os padrões de design apropriados (por exemplo, Eurocódigos) e aplicar essas configurações em todo o modelo.
- Gerenciamento de Add-ons: O software da Dlubal inclui vários add-ons que podem melhorar a funcionalidade. Através da API, os usuários podem ativar ou desativar facilmente esses add-ons, dependendo das necessidades do projeto. Por exemplo, o Load Wizard, ainda em desenvolvimento, em breve estará disponível para auxiliar na gestão mais complexa de casos de carga. Personalizar esses add-ons garante que o software permaneça tão flexível e adaptado às suas necessidades específicas quanto possível.
2. Configurações de Malha Refinada e Definição de Elementos Estruturais
A análise estrutural precisa depende da precisão da malha utilizada no modelo. Uma malha mais fina permite uma análise mais detalhada, particularmente em áreas com alta tensão ou comportamento complexo. A API da Dlubal oferece a capacidade de refinar a malha para atender às necessidades do seu projeto, automatizando o processo e reduzindo o tempo gasto em ajustes manuais.
Etapas Principais:

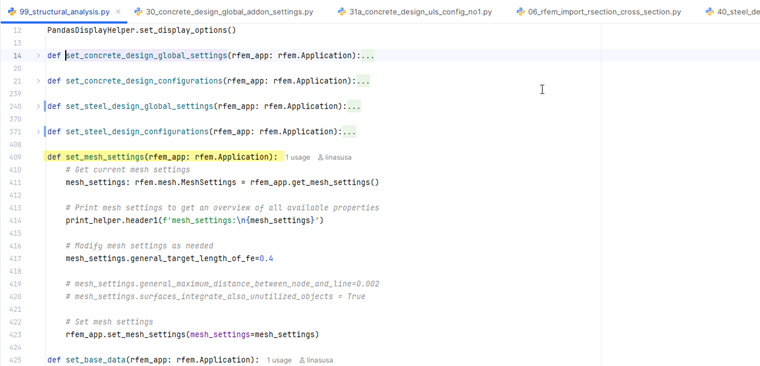

- Refinamento de Malha: Através da API, os usuários podem definir o número de divisões da malha, ajustar os tamanhos dos elementos e modificar as configurações da malha para garantir que as áreas do modelo que requerem maior precisão sejam adequadamente tratadas. Essas configurações podem ser ajustadas dinamicamente, permitindo um alto grau de controle sobre a precisão do modelo. As alterações feitas são enviadas de volta ao software como objetos, permitindo uma integração perfeita dentro do modelo.
- Definição de Elementos Estruturais: Uma vez que a malha é refinada, é hora de definir os elementos estruturais, como vigas, colunas e paredes. A API permite criar membros, apoios, excentricidades, imperfeições de membros, casos de imperfeição etc., programaticamente, garantindo que cada componente reflita as propriedades físicas da estrutura. Esse nível de automação não apenas aumenta a eficiência, mas também garante a consistência em todo o modelo.
3. Racionalização de Casos de Carga e Configurações de Design
Os casos de carga são essenciais para simular condições do mundo real na análise estrutural. A API da Dlubal simplifica a criação e gestão de casos de carga automatizando muitos dos passos envolvidos. Isso é especialmente útil ao lidar com múltiplas combinações de carga ou quando é necessário aplicar diferentes tipos de cargas a várias partes da estrutura.
Etapas Principais:

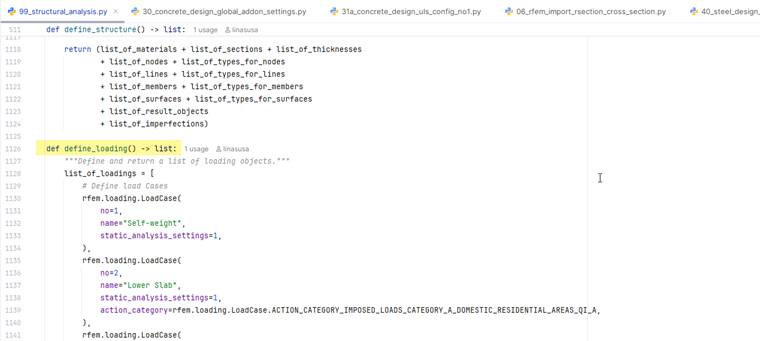

- Criação de Casos de Carga: A API integra-se ao assistente de combinação para gerar casos de carga de forma eficiente. Ela também permite a definição de cargas de superfície e de membros, que são automaticamente atribuídas às partes relevantes do modelo. Este processo elimina a necessidade de entradas manuais e reduz o risco de erros.
- Configurações de Design: Uma vez que os casos de carga são definidos, é hora de estabelecer as configurações de design, incluindo o Estado Limite Último (ULS) e o Estado Limite de Serviço (SLS). Essas configurações definem os critérios de falha para a estrutura sob várias condições de carga. A API permite aos usuários definir e modificar esses parâmetros programaticamente, garantindo que todas as considerações de design sejam atendidas sem a navegação manual através da interface.
4. Personalizando Configurações de Design de Aço e Concreto
No centro do software da Dlubal estão suas poderosas ferramentas para o design de aço e concreto. Essas ferramentas garantem que seus projetos atendam tanto aos padrões de segurança quanto aos critérios de desempenho. Com a API, os engenheiros podem refinar ainda mais essas configurações, permitindo ajustes precisos para atender aos requisitos específicos do projeto. Seja nas configurações do estado limite último (ULS) do aço ou nas definições de reforço do concreto, a API oferece flexibilidade para personalizar cada aspecto do design.
Configuração de Design de Aço
A API permite que os usuários configurem as configurações de design de aço, como a seleção de critérios ULS ou SLS, resistência ao fogo e outros parâmetros críticos. Usando as configurações de design como objetos, os engenheiros podem manipular esses parâmetros programaticamente, garantindo que eles se alinhem com as necessidades do projeto.
- Criando Listas de Strings: Um procedimento importante na configuração de design de aço é a criação de uma lista de strings que define as configurações de design. Esta lista inclui parâmetros como ULS, SLS e resistência ao fogo, que são então passados para a API para processamento.

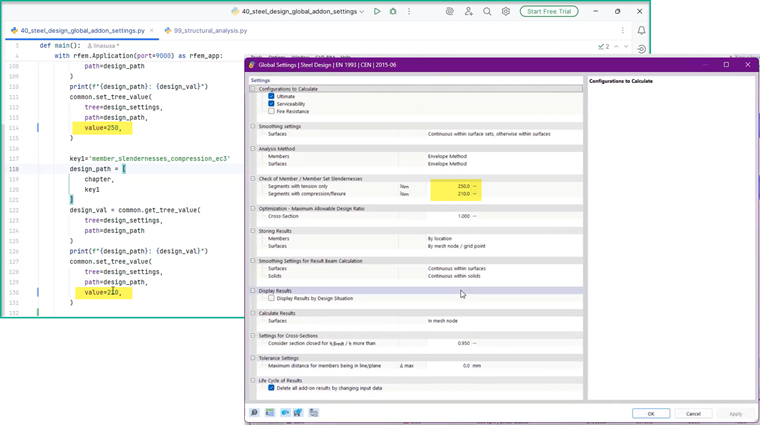

- Usando Valores de Árvore Get e Set: A API fornece métodos como getTreeValue e setTreeValue para recuperar e definir valores para parâmetros de design específicos. Isso permite que os usuários naveguem pela árvore de design e modifiquem configurações sem interagir manualmente com a interface do software.
.png?mw=760&hash=4f09aa8b1bbd546c24d64fbe912fb02144d0fa5b)
Configuração de Design de Concreto
Da mesma forma, a API permite aos usuários definir configurações de design de concreto, incluindo tipos de reforço, propriedades de materiais e limites de design. Enquanto o processo de design de concreto compartilha semelhanças com o design de aço, os detalhes do reforço e das propriedades dos materiais são abordados separadamente, permitindo uma personalização mais detalhada.
5. Recursos Avançados de Design
A API da Dlubal inclui uma variedade de recursos avançados que permitem aos engenheiros realizar análises mais detalhadas e garantir que seus projetos atendam às condições do mundo real. Isso inclui o gerenciamento de imperfeições, definições de rigidez, fatores de comprimento eficaz, etc.
- Imperfeições de Membros: Para modelar o comportamento estrutural de forma mais precisa, a API permite que os usuários definam imperfeições de membros. Isso é particularmente importante para garantir que a resposta da estrutura à carga seja realista e leve em conta possíveis desvios na geometria dos membros.
- Ajustes de Rigidez e Comprimento Eficaz: O fator de comprimento eficaz, que influencia o comportamento de encurvadura, pode ser modificado através da API para garantir que o modelo estrutural reflita as condições do mundo real. Ajustar os parâmetros de rigidez e comprimento eficaz programaticamente ajuda a manter a precisão durante a análise.
Conclusão e Próximos Passos
A API da Dlubal oferece aos engenheiros estruturais um conjunto robusto de ferramentas para automação e personalização de seus processos de design. Ao integrar a API no seu fluxo de trabalho, você pode reduzir o tempo gasto em tarefas repetitivas, garantir saídas de design mais consistentes e aumentar a precisão dos seus modelos. Desde configurar dados básicos até ajustar parâmetros avançados de design, a API capacita os usuários a assumir o controle de sua análise e design estrutural. Este nível de personalização não apenas melhora a precisão, mas também aumenta a eficiência, particularmente em projetos de grande escala ou complexos.
Para aproveitar ao máximo os benefícios da API da Dlubal, os engenheiros devem explorar as etapas detalhadas descritas neste artigo, experimentar com os snippets de código fornecidos e familiarizar-se com a extensa documentação da API. À medida que a API continua a evoluir, ela proporcionará ainda mais flexibilidade, ajudando os engenheiros a permanecerem na vanguarda das técnicas modernas de design estrutural.
