Ve světě stavebního inženýrství jsou nejdůležitějšími faktory efektivita a přesnost. S rostoucí složitostí konstrukcí rostou také požadavky na sofistikovanější nástroje pro správu a optimalizaci jejich návrhu a posouzení. Dlubal API (gRPC) poskytuje nepostradatelné řešení pro inženýry, kteří chtějí zlepšit svůj pracovní postup automatizací úkolů a získáním hlubší kontroly nad parametry posouzení. Tento výkonný nástroj se hladce integruje s programy RFEM a RSTAB a umožňuje uživatelům vytvářet vlastní konfigurace, zahušťovat síť, automatizovat definice zatěžovacích stavů a přizpůsobovat návrhy ocelových i betonových konstrukcí tak, aby splňovaly konkrétní požadavky.
1. Začínáme: konfigurace základních údajů a addonů

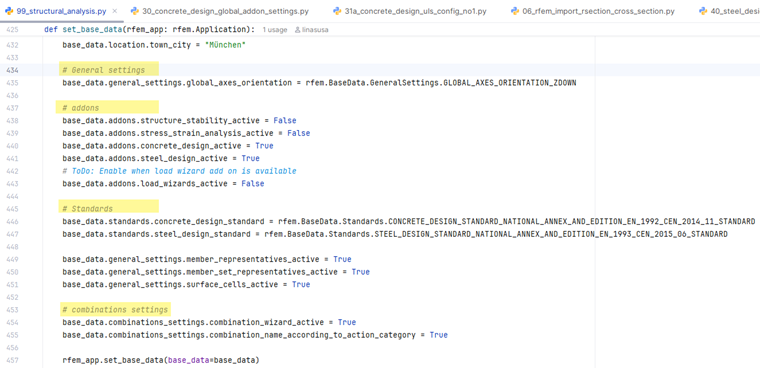

Než se pustíte do konkrétních aspektů návrhu, prvním zásadním krokem při práci s Dlubal API je konfigurace základních údajů. Sem patří zadání základních údajů pro daný projekt, jako je umístění, země a příslušné návrhové normy. Základní údaje tvoří základ vašeho statického modelu a zajišťují, že váš návrh bude v souladu s místními předpisy a normami. Konfigurací těchto parametrů prostřednictvím API můžete ušetřit čas a minimalizovat riziko lidské chyby, zejména při správě více projektů s různými požadavky.
Hlavní kroky:
- Konfigurace základních údajů: API umožňuje programově nastavit a upravit základní údaje, čímž se zjednodušují počáteční fáze nastavení projektu. To zahrnuje zadání informací specifických pro danou lokalitu, výběr vhodných návrhových norem (např. Eurokódy) a použití těchto nastavení v celém modelu.
- Správa addonů: Software Dlubal obsahuje různé addony, které mohou vylepšit jeho funkčnost. Prostřednictvím API mohou uživatelé tyto addony snadno aktivovat nebo deaktivovat v závislosti na potřebách projektu. Například generátor zatížení, který je stále ve vývoji, bude brzy k dispozici pro pomoc při správě složitějších zatěžovacích stavů. Přizpůsobení těchto addonů zajišťuje, že software zůstane flexibilní a přizpůsobený vašim konkrétním potřebám.
2. Nastavení zahuštění sítě a zadání nosných prvků
Přesné statické výpočty závisí na přesnosti sítě použité v modelu. Jemnější síť umožňuje podrobnější analýzu, zejména v oblastech s vysokým napětím nebo složitým chováním. Dlubal API vám umožňuje zahustit síť tak, aby vyhovovala potřebám vašeho projektu, automatizovat celý proces a snížit čas potřebný na manuální úpravy.
Hlavní kroky:
- Zahuštění sítě: Prostřednictvím API mohou uživatelé definovat počet dělení sítě, upravit velikost prvků a změnit nastavení sítě, což zajistí, že oblasti modelu, které vyžadují vyšší přesnost, budou adekvátně zpracovány. Tato nastavení lze dynamicky upravovat, což umožňuje vysokou míru kontroly nad přesností modelu. Provedené změny se odesílají zpět do softwaru jako objekty, což umožňuje jejich hladkou integraci do modelu.
- Zadání nosných prvků: Po zahuštění sítě je potřeba definovat nosné prvky, jako jsou nosníky, sloupy a stěny. API umožňuje programově vytvářet prvky, podpory, excentricity, imperfekce prutů, imperfekční stavy atd., čímž zajišťuje, že každý prvek odráží vlastnosti fyzické konstrukce. Tato úroveň automatizace nejenže zvyšuje efektivitu, ale také zajišťuje konzistenci v celém modelu.

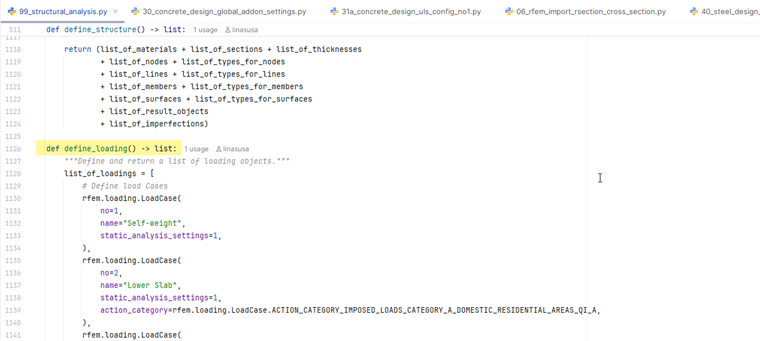

- Vytváření zatěžovacích stavů: API je integrováno s kombinovaným generátorem, který umožňuje efektivní generování zatěžovacích stavů. Zároveň také umožňuje definovat zatížení na plochy a na pruty, která jsou automaticky přiřazena k příslušným částem modelu. Tento proces eliminuje nutnost manuálního zadávání údajů a snižuje riziko chyb.
- Konfigurace pro posouzení: Jakmile jsou zadány zatěžovací stavy, je potřeba nastavit konfigurace pro posouzení, včetně mezního stavu únosnosti (MSÚ) a mezního stavu použitelnosti (MSP). Tyto konfigurace definují kritéria neúčinnosti konstrukce za různých podmínek zatížení. API umožňuje uživatelům programově nastavovat a upravovat tyto parametry, čímž umožňuje zohlednit všechny konstrukční aspekty, aniž by bylo nutné ručně procházet rozhraní.
- Vytváření seznamů řetězců: Jedním z důležitých postupů při konfiguraci pro posouzení ocelových konstrukcí je vytvoření seznamu řetězců, které definují nastavení pro posouzení. Tento seznam obsahuje parametry, jako jsou MSÚ, MSP a požární odolnost, které jsou poté předány API ke zpracování.
- Použití hodnot Get a Set Tree: API poskytuje metody jako getTreeValue a setTreeValue pro načtení a nastavení hodnot pro konkrétní parametry posouzení. To umožňuje uživatelům procházet stromovou nabídku posouzení a upravovat nastavení bez nutnosti manuální interakce s rozhraním softwaru.
- Imperfekce prutů: Pro přesnější modelování chování konstrukce umožňuje API uživatelům definovat imperfekce prutů. To je zvláště důležité, aby odezva konstrukce při zatížení byla realistická a zohledňovala potenciální odchylky v geometrii prutů.

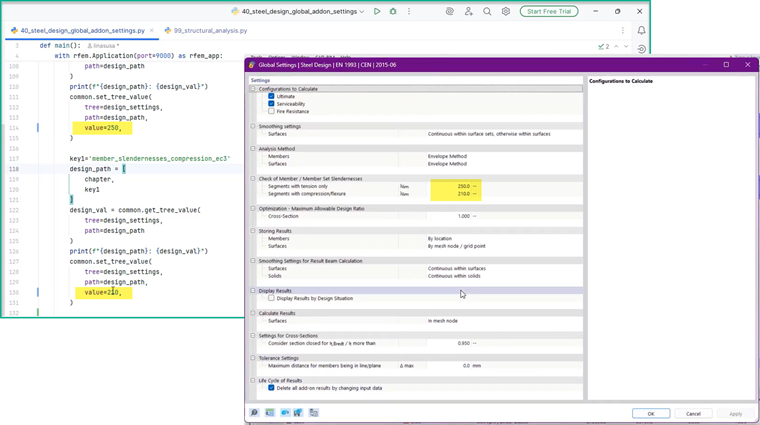

- Úpravy tuhosti a účinné délky: Součinitel vzpěrné délky, který ovlivňuje chování při vybočení, lze upravit prostřednictvím API, aby statický model odrážel reálné podmínky. Programové nastavení parametrů tuhosti a vzpěrné délky pomáhá udržet přesnost během celé analýzy.
3. Zjednodušení zatěžovacích stavů a konfigurací posouzení
Zatěžovací stavy jsou nezbytné pro simulaci reálných podmínek při statických výpočtech. Dlubal API zjednodušuje vytváření a správu zatěžovacích stavů automatizací mnoha souvisejících kroků. To je obzvlášť užitečné při práci s více kombinacemi zatížení nebo když potřebujete použít různé typy zatížení na různé části konstrukce.
Hlavní kroky:
4. Přizpůsobení nastavení pro posouzení oceli a betonu
Jádrem softwaru Dlubal jsou výkonné nástroje pro posouzení ocelových a betonových konstrukcí. Tyto nástroje zajišťují, že vaše návrhy splňují jak bezpečnostní normy, tak kritéria účinnosti. Díky API mohou inženýři tato nastavení dále vylepšovat a provádět přesné úpravy tak, aby splňovaly konkrétní požadavky projektu. Ať už se jedná o konfigurace mezního stavu únosnosti oceli (MSÚ) nebo definice výztuže betonu, API nabízí flexibilitu pro přizpůsobení všech aspektů návrhu.
Konfigurace pro posouzení ocelových konstrukcí

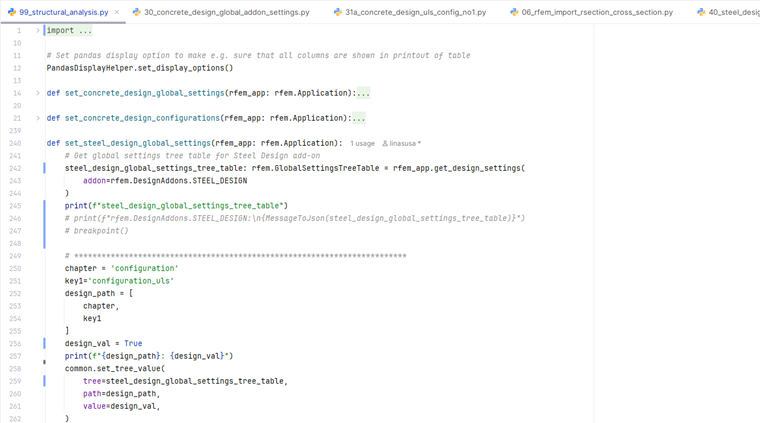

API umožňuje uživatelům konfigurovat nastavení posouzení ocelových konstrukcí, jako je výběr kritérií MSÚ nebo MSP, požární odolnost a další důležité parametry. Pomocí nastavení posouzení jako objektů mohou inženýři tyto parametry programově upravovat a zajistit tak, aby odpovídaly požadavkům projektu.
.png?mw=760&hash=4f09aa8b1bbd546c24d64fbe912fb02144d0fa5b)
Konfigurace pro posouzení betonových konstrukcí
Podobně API umožňuje uživatelům definovat konkrétní nastavení pro posouzení, včetně typů výztuže, materiálových charakteristik a mezní hodnoty návrhu. Ačkoli proces posouzení betonových konstrukcí má podobnosti s posouzením ocelových konstrukcí, specifika výztuže a materiálové charakteristiky jsou řešeny samostatně, což umožňuje podrobnější přizpůsobení.
5. Pokročilé návrhové funkce
Dlubal API obsahuje řadu pokročilých funkcí, které umožňují inženýrům provádět podrobnější analýzy a zajistit, aby jejich posouzení odpovídalo reálným podmínkám. Patří mezi ně například správa imperfekcí, definice tuhosti, součinitele vzpěrné délky atd.
Závěr a další kroky
Dlubal API nabízí statikům robustní sadu nástrojů pro automatizaci a přizpůsobení jejich návrhových procesů. Integrací API do vašeho pracovního postupu můžete snížit čas potřebný pro opakující se úkony, zajistit konzistentní výstupy návrhu a zvýšit přesnost vašich modelů. Od konfigurace základních údajů až po úpravu pokročilých parametrů posouzení umožňuje API uživatelům převzít kontrolu nad svými statickými výpočty a návrhy. Tato úroveň přizpůsobení nejenže zvyšuje přesnost, ale také zlepšuje efektivitu, zejména u rozsáhlých nebo složitých projektů.
Aby mohli inženýři plně využít výhod Dlubal API, je třeba, aby se seznámili s podrobnými kroky popsanými v tomto článku, vyzkoušeli si poskytnuté ukázky kódu a seznámili se s rozsáhlou dokumentací API. API se neustále vyvíjí a bude poskytovat ještě větší míru flexibility, což inženýrům pomůže zůstat na vrcholu moderních technik pro statické výpočty.
