Dans le monde de l'ingénierie structurelle, l'efficacité et la précision sont primordiales. À mesure que les structures deviennent de plus en plus complexes, les exigences pour des outils plus sophistiqués qui gèrent et optimisent leur conception et leur analyse augmentent. L'API de Dlubal (gRPC) offre une solution indispensable pour les ingénieurs cherchant à améliorer leur flux de travail en automatisant les tâches et en obtenant un contrôle plus approfondi sur leurs paramètres de conception. Cet outil puissant s'intègre parfaitement avec RFEM et RSTAB, permettant aux utilisateurs de créer des configurations personnalisées, d'affiner les paramètres de la maille, d'automatiser les définitions de cas de charge, et d'adapter à la fois les conceptions en acier et en béton pour répondre à des exigences spécifiques.
1. Pour commencer : Configurer les données de base et les modules complémentaires
Avant d'approfondir les spécificités de la conception, la première étape cruciale lorsque vous travaillez avec l'API de Dlubal est de configurer vos données de base. Cela inclut la saisie des détails essentiels spécifiques au projet tels que l'emplacement, le pays et les normes de conception pertinentes. Les données de base posent les fondations pour votre modèle structurel, assurant que votre conception est conforme aux codes et réglementations locaux. En configurant ces paramètres via l'API, vous pouvez gagner du temps et minimiser les erreurs humaines, notamment lors de la gestion de plusieurs projets avec des exigences variées.
Étapes clés :

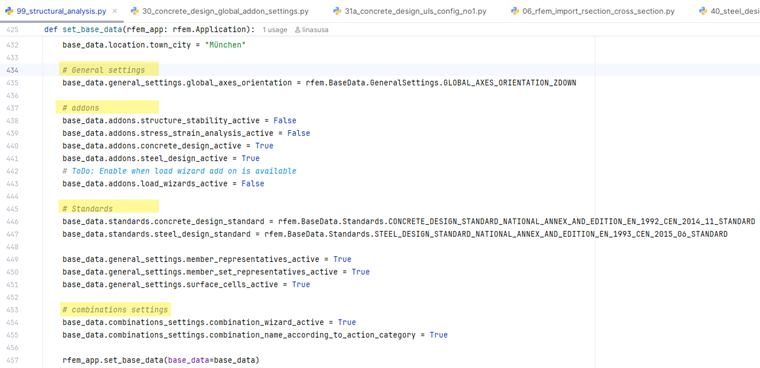

- Configuration des données de base : L'API vous permet de configurer et de modifier les données de base programmatique, rationalisant les étapes initiales de la mise en place du projet. Cela inclut la saisie d'informations spécifiques à l'emplacement, la sélection des normes de conception appropriées (par exemple, Eurocodes), et l'application de ces paramètres à l'ensemble du modèle.
- Gestion des modules complémentaires : Le logiciel de Dlubal comprend divers modules complémentaires qui peuvent améliorer la fonctionnalité. Grâce à l'API, les utilisateurs peuvent facilement activer ou désactiver ces modules complémentaires selon les besoins du projet. Par exemple, le Load Wizard, bien que toujours en développement, sera bientôt disponible pour aider à une gestion plus complexe des cas de charge. Personnaliser ces modules complémentaires garantit que le logiciel reste aussi flexible et adapté que possible à vos besoins spécifiques.
2. Réglages affinés de la maille et définition des éléments structurels

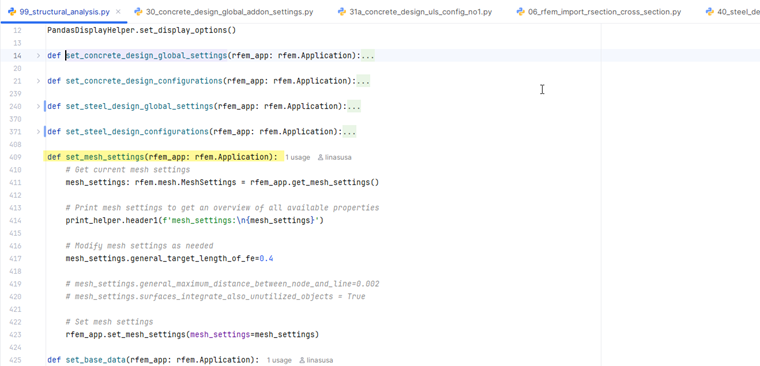

Une analyse structurelle précise dépend de la précision de la maille utilisée dans le modèle. Une maille plus fine permet une analyse plus détaillée, notamment dans les zones avec des contraintes élevées ou un comportement complexe. L'API de Dlubal vous donne la possibilité d'affiner la maille pour répondre aux besoins de votre projet, automatisant le processus et réduisant ainsi le temps passé sur les ajustements manuels.
Étapes clés :
- Affinement de la maille : Grâce à l'API, les utilisateurs peuvent définir le nombre de divisions de la maille, ajuster les tailles des éléments et modifier les paramètres de la maille pour s'assurer que les zones du modèle nécessitant une plus grande précision sont correctement traitées. Ces paramètres peuvent être ajustés dynamiquement, permettant un contrôle élevé sur la précision du modèle. Les modifications apportées sont renvoyées au logiciel sous forme d'objets, permettant une intégration transparente dans le modèle.
- Définition des éléments structurels : Une fois la maille affinée, il est temps de définir les éléments structurels tels que les poutres, les colonnes et les murs. L'API vous permet de créer des barres, supports, excentricités, imperfections des barres, cas d'imperfection, etc., de manière programmatique, garantissant que chaque composant reflète les propriétés physiques de la structure. Ce niveau d'automatisation améliore non seulement l'efficacité mais garantit également la cohérence dans tout le modèle.
3. Rationaliser les cas de charge et les configurations de conception
Les cas de charge sont essentiels pour simuler des conditions réelles dans l'analyse structurelle. L'API de Dlubal simplifie la création et la gestion des cas de charge en automatisant de nombreuses étapes impliquées. Cela est particulièrement utile lorsqu'il s'agit de multiples combinaisons de charges ou lorsque vous devez appliquer différents types de charges à différentes parties de la structure.
Étapes clés :

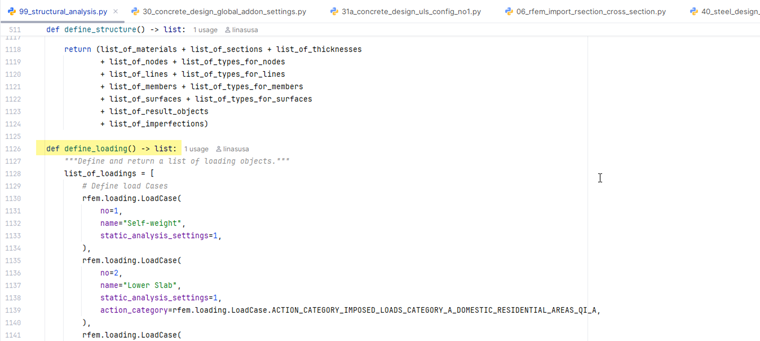

- Création de cas de charge : L'API s'intègre au wizard de combinaison pour générer efficacement des cas de charge. Elle permet également la définition de charges surfaciques et ponctuelles, qui sont automatiquement assignées aux parties pertinentes du modèle. Ce processus élimine le besoin de saisie manuelle et réduit le risque d'erreurs.
- Configurations de conception : Une fois les cas de charge définis, il est temps de configurer les configurations de conception, y compris l'État limite ultime (ULS) et l'État limite de service (SLS). Ces configurations définissent les critères de défaillance pour la structure sous diverses conditions de chargement. L'API permet aux utilisateurs de définir et de modifier ces paramètres de manière programmatique, s'assurant que toutes les considérations de conception sont prises en compte sans naviguer manuellement dans l'interface.
4. Adapter les paramètres de conception pour l'acier et le béton
Au cœur du logiciel de Dlubal, se trouvent ses outils puissants pour la conception en acier et en béton. Ces outils garantissent que vos conceptions répondent à la fois aux normes de sécurité et aux critères de performance. Avec l'API, les ingénieurs peuvent affiner encore davantage ces paramètres, permettant des ajustements précis pour répondre aux exigences spécifiques du projet. Que ce soit pour les configurations de l'état limite ultime (ULS) de l'acier ou pour les définitions de renforcement du béton, l'API offre la flexibilité de personnaliser chaque aspect de la conception.
Configuration de la conception en acier

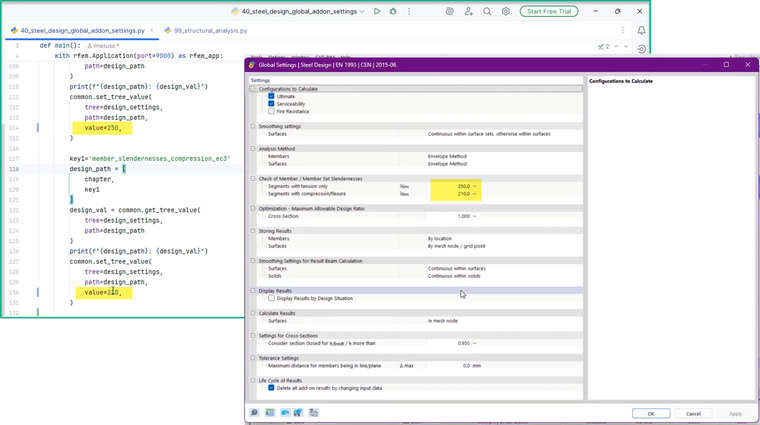

L'API permet aux utilisateurs de configurer les paramètres de conception en acier, tels que la sélection des critères ULS ou SLS, la résistance au feu et d'autres paramètres critiques. En utilisant les paramètres de conception comme objets, les ingénieurs peuvent manipuler ces paramètres de manière programmatique, s'assurant qu'ils sont alignés avec les besoins du projet.
- Création de listes de chaînes de caractères : Une procédure importante dans la configuration de la conception en acier est la création d'une liste de chaînes qui définit les paramètres de conception. Cette liste comprend des paramètres tels que ULS, SLS, et résistance au feu, qui sont ensuite passés à l'API pour traitement.

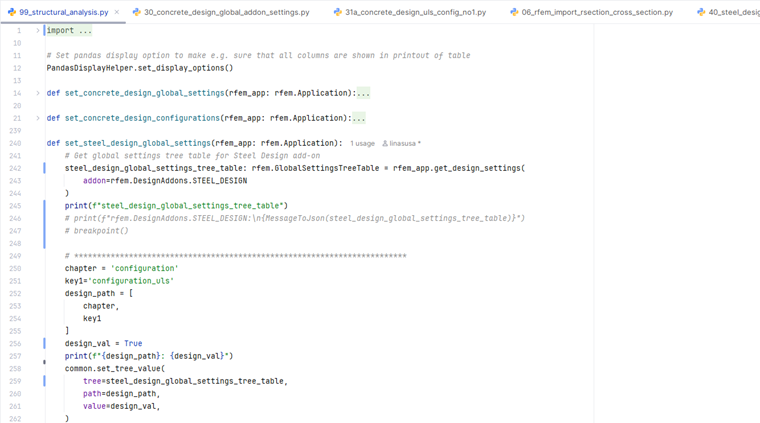

- Utilisation des valeurs d'arbre Get et Set : L'API fournit des méthodes comme getTreeValue et setTreeValue pour récupérer et définir des valeurs pour des paramètres de conception spécifiques. Cela permet aux utilisateurs de naviguer dans l'arbre de conception et de modifier les paramètres sans interagir manuellement avec l'interface logicielle.
.png?mw=760&hash=4f09aa8b1bbd546c24d64fbe912fb02144d0fa5b)
Configuration de la conception en béton
De même, l'API permet aux utilisateurs de définir des paramètres de conception en béton, y compris les types de renforcement, les propriétés des matériaux, et les limites de conception. Bien que le processus de conception en béton partage des similitudes avec la conception en acier, les spécificités du renforcement et des propriétés des matériaux sont traitées séparément, permettant une personnalisation plus détaillée.
5. Fonctionnalités avancées de conception
L'API de Dlubal inclut une variété de fonctionnalités avancées qui permettent aux ingénieurs d'effectuer une analyse plus détaillée et de garantir que leurs conceptions répondent aux conditions réelles. Celles-ci incluent la gestion des imperfections, les définitions de rigidité, les facteurs de longueur efficace, etc.
- Imperfections des barres : Pour modéliser le comportement structurel avec plus de précision, l'API permet aux utilisateurs de définir des imperfections des barres. Cela est particulièrement important pour garantir que la réponse de la structure sous charge est réaliste et tient compte des déviations potentielles dans la géométrie des membres.
- Ajustements de rigidité et de longueur efficace : Le facteur de longueur efficace, qui influence le comportement au flambement, peut être modifié via l'API pour s'assurer que le modèle structurel reflète les conditions réelles. Ajuster les paramètres de rigidité et de longueur efficace de manière programmatique aide à maintenir la précision tout au long de l'analyse.
Conclusion et prochaines étapes
L'API de Dlubal offre aux ingénieurs en structure un ensemble d'outils robustes pour automatiser et personnaliser leurs processus de conception. En intégrant l'API dans votre flux de travail, vous pouvez réduire le temps consacré aux tâches répétitives, assurer des productions de conception plus cohérentes et améliorer la précision de vos modèles. De la configuration des données de base à l'ajustement des paramètres de conception avancés, l'API permet aux utilisateurs de prendre le contrôle de leur analyse structurelle et de leur conception. Ce niveau de personnalisation améliore non seulement l'exactitude mais aussi l'efficacité, en particulier dans les projets de grande envergure ou complexes.
Pour tirer pleinement parti des avantages de l'API de Dlubal, les ingénieurs devraient explorer les étapes détaillées décrites dans cet article, expérimenter avec les extraits de code fournis, et se familiariser avec la documentation étendue de l'API. À mesure que l'API continue d'évoluer, elle offrira une flexibilité encore plus grande, aidant les ingénieurs à rester à la pointe des techniques modernes de conception structurelle.
