W świecie inżynierii budowlanej, wydajność i precyzja są najważniejsze. W miarę jak konstrukcje stają się coraz bardziej złożone, rosną także wymagania dotyczące bardziej zaawansowanych narzędzi do zarządzania i optymalizacji ich projektowania i analizy. API Dlubal (gRPC) oferuje nieocenione rozwiązanie dla inżynierów, którzy chcą usprawnić swój przepływ pracy poprzez automatyzację zadań i uzyskanie głębszej kontroli nad swoimi parametrami projektowymi. To potężne narzędzie integruje się bezproblemowo z RFEM i RSTAB, umożliwiając użytkownikom tworzenie własnych konfiguracji, doskonalenie ustawień siatki, automatyzację definicji przypadków obciążeń oraz dostosowywanie projektów stalowych i betonowych do spełniania określonych wymagań.
1. Rozpoczęcie: Konfigurowanie danych podstawowych i dodatków
Przed zagłębieniem się w szczegóły projektowania, pierwszym kluczowym krokiem podczas pracy z API Dlubal jest skonfigurowanie danych podstawowych. Obejmuje to wprowadzenie niezbędnych szczegółów specyficznych dla projektu, takich jak lokalizacja, kraj i odpowiednie normy projektowe. Dane podstawowe stanowią fundament Twojego modelu konstrukcyjnego, zapewniając, że Twój projekt będzie zgodny z lokalnymi przepisami i regulacjami. Konfigurując te parametry za pomocą API, możesz zaoszczędzić czas i zminimalizować błędy ludzkie, zwłaszcza podczas zarządzania wieloma projektami o zróżnicowanych wymaganiach.
Kluczowe kroki:

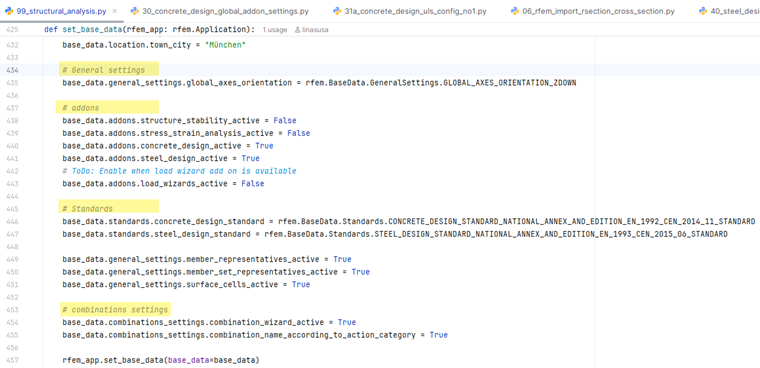

- Konfiguracja danych podstawowych: API umożliwia programowe ustanawianie i modyfikowanie danych podstawowych, upraszczając początkowe etapy konfiguracji projektu. Obejmuje to wprowadzanie informacji specyficznych dla lokalizacji, wybieranie odpowiednich norm projektowych (np. Eurokody) i stosowanie tych ustawień w całym modelu.
- Zarządzanie dodatkami: Oprogramowanie Dlubal zawiera różne dodatki, które mogą zwiększyć funkcjonalność. Za pomocą API użytkownicy mogą łatwo włączać lub wyłączać te dodatki w zależności od potrzeb projektu. Na przykład, Kreator Obciążeń, choć nadal w fazie rozwoju, wkrótce będzie dostępny, aby pomóc w bardziej złożonym zarządzaniu przypadkami obciążeń. Dostosowywanie tych dodatków zapewnia, że oprogramowanie pozostaje tak elastyczne i dostosowane do Twoich specyficznych potrzeb, jak to tylko możliwe.
2. Udoskonalone ustawienia siatki i definicja elementów konstrukcyjnych
Dokładna analiza strukturalna zależy od precyzji siatki użytej w modelu. Drobniejsza siatka pozwala na dokładniejszą analizę, zwłaszcza w obszarach o dużym naprężeniu lub skomplikowanym zachowaniu. API Dlubal daje Ci możliwość doskonalenia siatki, aby sprostała wymaganiom Twojego projektu, automatyzując proces i redukując czas spędzony na ręcznych dostosowaniach.
Kluczowe kroki:

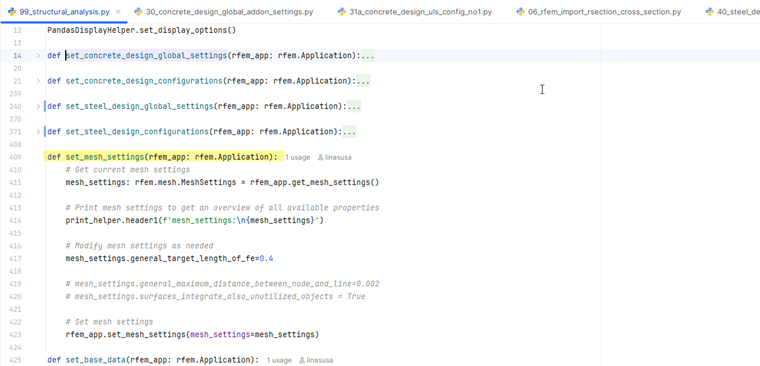

- Udoskonalanie siatki: Za pośrednictwem API użytkownicy mogą definiować liczbę podziałów siatki, dostosowywać rozmiary elementów i modyfikować ustawienia siatki, aby zapewnić, że obszary modelu wymagające wyższej precyzji są odpowiednio uwzględnione. Te ustawienia można dostosowywać dynamicznie, umożliwiając wysoki stopień kontroli nad dokładnością modelu. Wprowadzane zmiany są przesyłane z powrotem do oprogramowania jako obiekty, co pozwala na płynną integrację w modelu.
- Definiowanie elementów konstrukcyjnych: Po udoskonaleniu siatki, przychodzi czas na zdefiniowanie elementów konstrukcyjnych, takich jak belki, kolumny i ściany. API pozwala na programowe tworzenie elementów, podpór, ekscentryczności, niedoskonałości elementów, przypadków niedoskonałości itp., zapewniając, że każdy komponent odzwierciedla właściwości fizyczne struktury. Ten poziom automatyzacji nie tylko zwiększa wydajność, ale także zapewnia spójność w całym modelu.
3. Uproszczenie przypadków obciążeń i konfiguracji projektowych
Przypadki obciążeń są niezbędne do symulacji rzeczywistych warunków w analizie konstrukcyjnej. API Dlubal upraszcza tworzenie i zarządzanie przypadkami obciążeń poprzez automatyzację wielu zaangażowanych kroków. Jest to szczególnie przydatne podczas pracy z wieloma kombinacjami obciążeń lub gdy trzeba zastosować różne rodzaje obciążeń w różnych częściach struktury.
Kluczowe kroki:

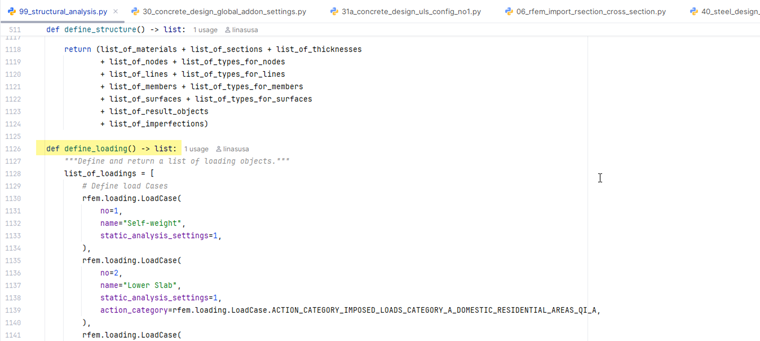

- Tworzenie przypadków obciążeń: API integruje się z kreatorem kombinacji, aby efektywnie generować przypadki obciążeń. Pozwala również na definiowanie obciążeń powierzchniowych i członowych, które są automatycznie przypisywane do odpowiednich części modelu. Proces ten eliminuje konieczność ręcznego wprowadzania danych i zmniejsza ryzyko błędów.
- Konfiguracje projektowe: Po zdefiniowaniu przypadków obciążeń, przychodzi czas na konfigurację ustawień projektowych, w tym stanu granicznego nośności (ULS) i stanu granicznego użytkowalności (SLS). Te konfiguracje definiują kryteria zniszczenia dla struktury pod różnymi warunkami obciążenia. API umożliwia użytkownikom ustawianie i modyfikowanie tych parametrów programowo, zapewniając, że wszystkie rozważania projektowe są uwzględnione bez konieczności ręcznego poruszania się po interfejsie.
4. Dostosowywanie ustawień projektowych dla stali i betonu
U podstaw oprogramowania Dlubal leżą potężne narzędzia do projektowania stali i betonu. Narzędzia te zapewniają, że Twoje projekty spełniają zarówno normy bezpieczeństwa, jak i kryteria wydajności. Za pomocą API inżynierowie mogą jeszcze bardziej dostosować te ustawienia, umożliwiając precyzyjne dostosowania do spełnienia specyficznych wymagań projektu. Niezależnie od konfiguracji stanu granicznego nośności (ULS) dla stali czy definicji zbrojenia betonu, API oferuje elastyczność dostosowania każdego aspektu projektu.

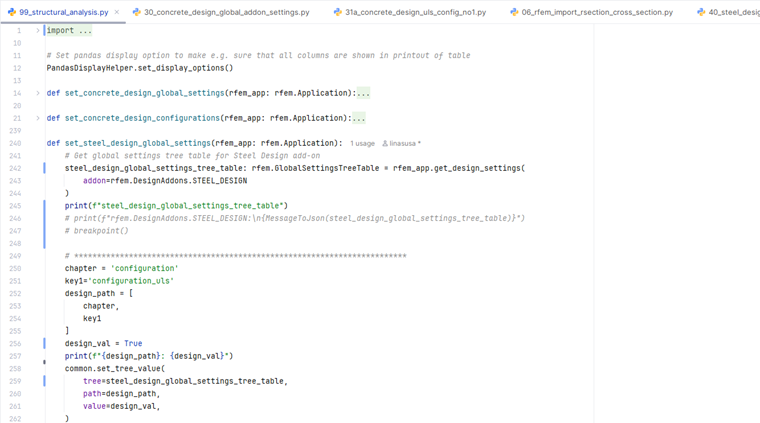

Konfiguracja projektowa stali
API pozwala użytkownikom konfigurować ustawienia projektowe stali, takie jak wybór kryteriów ULS lub SLS, odporność ogniową i inne krytyczne parametry. Poprzez użycie ustawień projektowych jako obiektów, inżynierowie mogą manipulować tymi parametrami programowo, zapewniając, że są one zgodne z potrzebami projektu.
- Tworzenie list ciągów znaków: Jedna z ważnych procedur w konfiguracji projektowej stali to tworzenie listy ciągów, która definiuje ustawienia projektowe. Ta lista zawiera parametry takie jak ULS, SLS i odporność ogniowa, które następnie są przekazywane do API do przetwarzania.
- Używanie metod get i set wartości drzewa: API dostarcza metod takich jak getTreeValue i setTreeValue do pobierania i ustawiania wartości dla konkretnych parametrów projektowych. Umożliwia to użytkownikom nawigację po drzewie projektowym i modyfikowanie ustawień bez konieczności ręcznego interfejsu z oprogramowaniem.
.png?mw=760&hash=4f09aa8b1bbd546c24d64fbe912fb02144d0fa5b)
Konfiguracja projektowa betonu
Podobnie, API pozwala użytkownikom definiować ustawienia projektowe betonu, w tym typy zbrojenia, właściwości materiałowe i ograniczenia projektowe. Choć proces projektowania betonu dzieli podobieństwa z projektowaniem stali, szczegóły dotyczące zbrojenia i właściwości materiałowych są traktowane osobno, umożliwiając bardziej szczegółową personalizację.
5. Zaawansowane funkcje projektowe
API Dlubal obejmuje szereg funkcji zaawansowanych, które pozwalają inżynierom na bardziej szczegółową analizę i zapewnienie, że ich projekty spełniają warunki rzeczywiste. Obejmują one zarządzanie niedoskonałościami, definicje sztywności, współczynniki długości efektywnej itp.
- Niedoskonałości członowe: Aby dokładniej modelować zachowanie konstrukcji, API umożliwia użytkownikom definiowanie niedoskonałości członowych. Jest to szczególnie ważne w zapewnieniu, że reakcja konstrukcji pod obciążeniem jest realistyczna i uwzględnia potencjalne odchylenia w geometrii członowej.

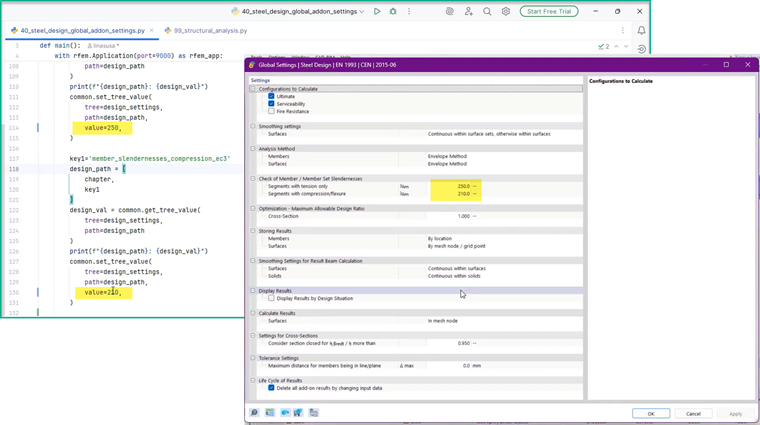

- Dostosowania sztywności i długości efektywnej: Współczynnik długości efektywnej, który wpływa na zachowanie wyboczeniowe, może być modyfikowany za pomocą API, aby zapewnić, że model konstrukcyjny odzwierciedla warunki rzeczywiste. Programowe dostosowanie parametrów sztywności i długości efektywnej pomaga utrzymać dokładność podczas analizy.
Wnioski i kolejne kroki
API Dlubal oferuje inżynierom budowlanym solidny zestaw narzędzi do automatyzacji i personalizacji procesów projektowych. Integrując API w swoim przepływie pracy, możesz skrócić czas poświęcony na powtarzalne zadania, zapewnić bardziej spójne wyniki projektowe oraz zwiększyć dokładność swoich modeli. Od konfiguracji danych podstawowych po dostosowanie zaawansowanych parametrów projektowych, API daje użytkownikom możliwość przejęcia kontroli nad ich analizą i projektowaniem konstrukcji. Ten poziom personalizacji nie tylko poprawia dokładność, ale również zwiększa wydajność, szczególnie w dużych lub złożonych projektach.
Aby w pełni skorzystać z zalet API Dlubal, inżynierowie powinni zapoznać się ze szczegółowymi krokami przedstawionymi w tym artykule, eksperymentować z podanymi fragmentami kodu oraz zaznajomić się z rozległą dokumentacją API. W miarę jak API będzie się rozwijać, będzie oferować jeszcze większą elastyczność, pomagając inżynierom pozostawać na czołówce nowoczesnych technik projektowania konstrukcji.
