Sfruttare la potenza dell'API di Dlubal per la progettazione strutturale avanzata

Nel mondo dell'ingegneria strutturale, l'efficienza e la precisione sono fondamentali. Con il crescere della complessità delle strutture, aumentano anche le esigenze di strumenti più sofisticati per gestire e ottimizzare il loro design e analisi. L'API di Dlubal (gRPC) fornisce una soluzione indispensabile per gli ingegneri che cercano di migliorare il loro flusso di lavoro automatizzando le attività e acquisendo un controllo maggiore sui loro parametri di design. Questo potente strumento si integra perfettamente con RFEM e RSTAB, consentendo agli utenti di creare configurazioni personalizzate, perfezionare le impostazioni della mesh, automatizzare la definizione dei casi di carico e adattare i progetti di acciaio e cemento alle esigenze specifiche.

1. Introduzione: Configurazione dei Dati di Base e degli Add-on

Prima di immergersi nei dettagli del design, il primo passo cruciale quando si lavora con l’API di Dlubal è configurare i propri dati di base. Questo include l'inserimento di dettagli essenziali specifici del progetto come la posizione, il paese e gli standard di progettazione rilevanti. I dati di base costituiscono la base per il tuo modello strutturale, assicurando che il tuo design rispetti i codici e le normative locali. Configurando questi parametri tramite l'API, puoi risparmiare tempo e ridurre gli errori umani, specialmente quando gestisci progetti multipli con requisiti variabili.

Passaggi Chiave:

• Configurazione dei Dati di Base: L'API ti consente di impostare e modificare i dati di base a livello programmatico, semplificando le fasi iniziali di configurazione del progetto. Questo include l'inserimento di informazioni specifiche per la posizione, la selezione degli standard di progettazione appropriati (es. Eurocodici), e l'applicazione di queste impostazioni all'intero modello.

• Gestione degli Add-on: Il software di Dlubal include vari add-on che possono migliorare la funzionalità. Tramite l'API, gli utenti possono facilmente abilitare o disabilitare questi add-on in base alle esigenze del progetto. Ad esempio, il Wizard dei Carichi, ancora in fase di sviluppo, sarà presto disponibile per assistere nella gestione più complessa dei casi di carico. Personalizzare questi add-on garantisce che il software rimanga il più flessibile e adattato possibile alle tue esigenze specifiche.

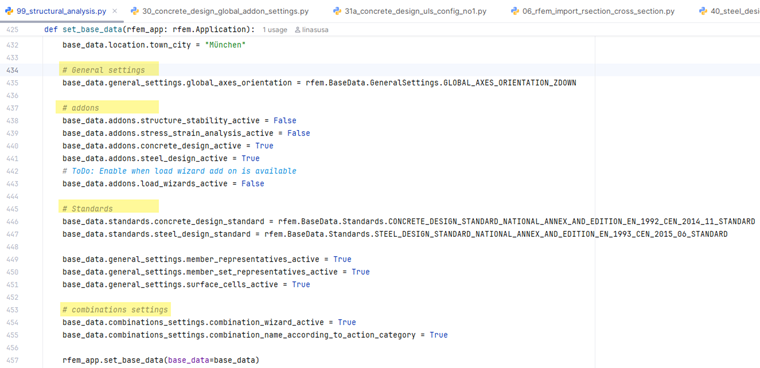

Configurazione dei dati di base e componenti aggiuntivi tramite interfaccia API

2. Impostazioni Raffinate della Mesh e Definizione degli Elementi Strutturali

Un'analisi strutturale accurata dipende dalla precisione della mesh utilizzata nel modello. Una mesh più fine consente un'analisi più dettagliata, particolarmente in aree con alti livelli di stress o comportamenti complessi. L'API di Dlubal ti offre la possibilità di perfezionare la mesh per soddisfare le esigenze del tuo progetto, automatizzando il processo e riducendo il tempo trascorso su regolazioni manuali.

Passaggi Chiave:

• Raffinamento della Mesh: Tramite l'API, gli utenti possono definire il numero di divisioni della mesh, regolare le dimensioni degli elementi e modificare le impostazioni della mesh per garantire che le aree del modello che richiedono maggiore precisione siano adeguatamente affrontate. Queste impostazioni possono essere regolate dinamicamente, consentendo un elevato grado di controllo sulla precisione del modello. Le modifiche apportate vengono inviate indietro al software come oggetti, consentendo un'integrazione senza soluzione di continuità all'interno del modello.

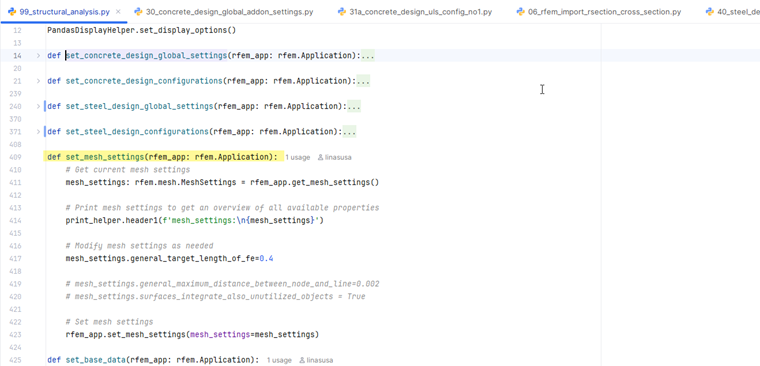

Configurazione della mesh tramite interfaccia API

• Definizione degli Elementi Strutturali: Una volta raffinata la mesh, è il momento di definire gli elementi strutturali come travi, colonne e muri. L'API ti permette di creare membri, supporti, eccentricità, imperfezioni dei membri, casi di imperfezione ecc., a livello programmatico, assicurando che ciascun componente rispecchi le proprietà fisiche della struttura. Questo livello di automazione non solo aumenta l'efficienza ma garantisce anche coerenza in tutto il modello.

3. Ottimizzazione dei Casi di Carico e Configurazioni di Progetto

I casi di carico sono essenziali per simulare le condizioni reali nel contesto dell'analisi strutturale. L'API di Dlubal semplifica la creazione e la gestione dei casi di carico automatizzando molti dei passaggi coinvolti. Questo è particolarmente utile quando si gestiscono combinazioni di carico multiple o quando è necessario applicare diversi tipi di carico a varie parti della struttura.

Passaggi Chiave:

• Creazione dei Casi di Carico: L'API si integra con il wizard delle combinazioni per generare i casi di carico in modo efficiente. Consente anche la definizione di carichi superficiali e sui membri, che vengono assegnati automaticamente alle parti rilevanti del modello. Questo processo elimina la necessità di inserimenti manuali e riduce il rischio di errori.

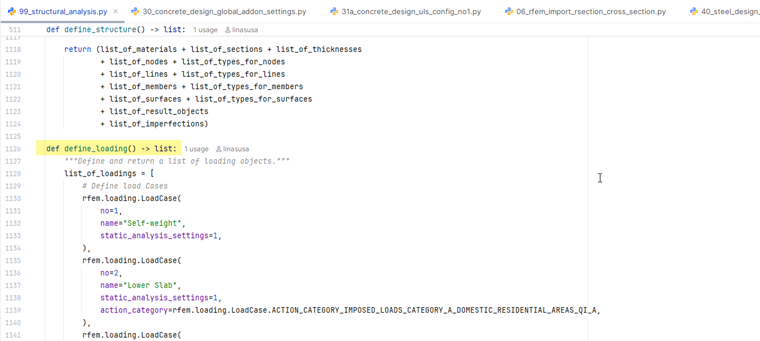

Processo di definizione del caricamento API

• Configurazioni di Progetto: Una volta definiti i casi di carico, è il momento di impostare le configurazioni di progetto, compresi lo Stato Limite Ultimo (ULS) e lo Stato Limite di Esercizio (SLS). Queste configurazioni definiscono i criteri di fallimento per la struttura sotto varie condizioni di carico. L'API consente agli utenti di impostare e modificare questi parametri a livello programmatico, assicurando che tutte le considerazioni di progetto siano prese in conto senza navigare manualmente attraverso l'interfaccia.

4. Personalizzare le Impostazioni di Progettazione di Acciaio e Cemento

Al cuore del software di Dlubal ci sono i suoi potenti strumenti per la progettazione di acciaio e cemento. Questi strumenti assicurano che i tuoi progetti rispettino sia le norme di sicurezza che i criteri di prestazione. Con l'API, gli ingegneri possono ulteriormente perfezionare queste impostazioni, consentendo regolazioni precise per rispettare i requisiti specifici del progetto. Che si tratti delle configurazioni dello stato limite ultimo (ULS) dell'acciaio o delle definizioni di rinforzo del cemento, l'API offre la flessibilità di personalizzare ogni aspetto del progetto.

Configurazione del Progetto in Acciaio

L'API permette agli utenti di configurare le impostazioni di progettazione dell'acciaio, come la selezione dei criteri ULS o SLS, la resistenza al fuoco e altri parametri critici. Utilizzando le impostazioni di progettazione come oggetti, gli ingegneri possono manipolare questi parametri a livello programmatico, garantendo che siano allineati con le esigenze del progetto.

• Creazione di Liste di Stringhe: Una procedura importante nella configurazione del progetto in acciaio è la creazione di una lista di stringhe che definisce le impostazioni di progettazione. Questa lista include parametri come ULS, SLS e resistenza al fuoco, che vengono poi passati all'API per l'elaborazione.
• Utilizzo di Get e Set Tree Values: L'API fornisce metodi come getTreeValue e setTreeValue per recuperare e impostare valori per parametri di progetto specifici. Ciò consente agli utenti di navigare l'albero di progettazione e modificare le impostazioni senza interagire manualmente con l'interfaccia del software.

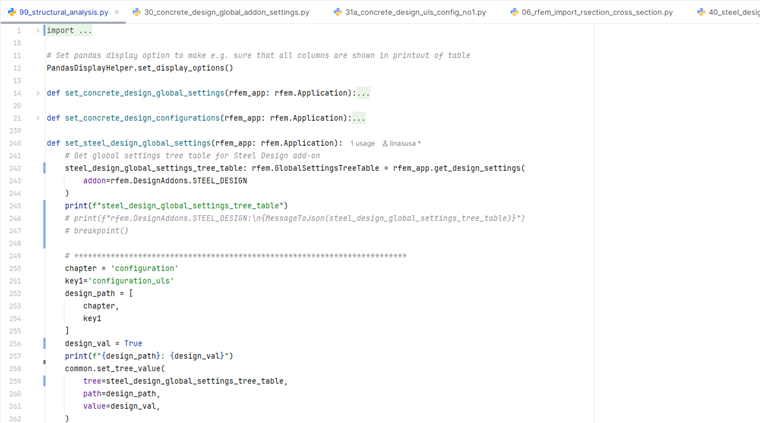

Impostazioni di verifica tramite Interfaccia API

Configurazione del Progetto in Cemento

Analogamente, l'API consente agli utenti di definire le impostazioni di progettazione del cemento, incluse le tipologie di rinforzo, le proprietà dei materiali e i limiti di progettazione. Mentre il processo di progettazione del cemento condivide somiglianze con quello dell'acciaio, le specifiche del rinforzo e delle proprietà dei materiali vengono affrontate separatamente, consentendo una personalizzazione più dettagliata.

5. Caratteristiche Avanzate di Progettazione

L'API di Dlubal include una varietà di funzionalità avanzate che permettono agli ingegneri di eseguire un'analisi più dettagliata e garantire che i loro progetti rispettino le condizioni reali. Queste includono la gestione delle imperfezioni, definizioni di rigidità, fattori di lunghezza efficace, ecc.

• Imperfezioni dei Membri: Per modellare più accuratamente il comportamento della struttura, l'API consente agli utenti di definire imperfezioni nei membri. Questo è particolarmente importante per garantire che la risposta della struttura sotto carico sia realistica e tenga conto di potenziali deviazioni nella geometria dei membri.

• Regolazioni di Rigidità e Lunghezza Efficace: Il fattore di lunghezza efficace, che influenza il comportamento al flessione, può essere modificato tramite l'API per garantire che il modello strutturale rifletta le condizioni reali. Regolare la rigidità e i parametri di lunghezza efficace a livello programmatico aiuta a mantenere l'accuratezza durante l'analisi.

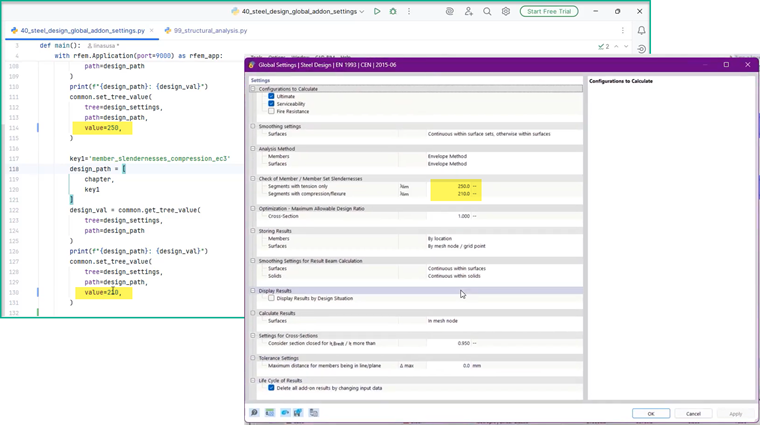

Configurazione di funzionalità avanzate di progettazione utilizzando l'API

Conclusione e Passi Successivi

L'API di Dlubal offre agli ingegneri strutturali un robusto set di strumenti per automatizzare e personalizzare i loro processi di design. Integrando l'API nel tuo flusso di lavoro, puoi ridurre il tempo trascorso su compiti ripetitivi, garantire risultati di progetto più coerenti e migliorare la precisione dei tuoi modelli. Dalla configurazione dei dati di base alla regolazione dei parametri di progettazione avanzati, l'API permette agli utenti di prendere il controllo della loro analisi e progettazione strutturale. Questo livello di personalizzazione non solo migliora l'accuratezza ma aumenta anche l'efficienza, soprattutto in progetti su larga scala o complessi.

Per capitalizzare appieno i vantaggi dell'API di Dlubal, gli ingegneri dovrebbero esplorare i passaggi dettagliati delineati in questo articolo, sperimentare con i frammenti di codice forniti e familiarizzare con la vasta documentazione dell'API. Man mano che l'API continua a evolversi, fornirà una flessibilità ancora maggiore, aiutando gli ingegneri a rimanere all'avanguardia delle moderne tecniche di design strutturale.
