En el mundo de la ingeniería estructural, la eficiencia y la precisión son primordiales. A medida que las estructuras se vuelven cada vez más complejas, también lo hacen las demandas de herramientas más sofisticadas para gestionar y optimizar su diseño y análisis. La API de Dlubal (gRPC) proporciona una solución indispensable para los ingenieros que buscan mejorar su flujo de trabajo automatizando tareas y obteniendo un control más profundo sobre sus parámetros de diseño. Esta poderosa herramienta se integra perfectamente con RFEM y RSTAB, permitiendo a los usuarios crear configuraciones personalizadas, refinar configuraciones de malla, automatizar definiciones de casos de carga y adaptar tanto diseños de acero como de hormigón para cumplir con requisitos específicos.
1. Comenzando: Configuración de Datos Base y Complementos
Antes de profundizar en los detalles del diseño, el primer paso crucial al trabajar con la API de Dlubal es configurar los datos base. Esto incluye ingresar detalles esenciales específicos del proyecto, como ubicación, país y los estándares de diseño relevantes. Los datos base son la base de su modelo estructural, asegurando que su diseño se adhiera a los códigos y regulaciones locales. Al configurar estos parámetros a través de la API, puede ahorrar tiempo y minimizar el error humano, especialmente al gestionar múltiples proyectos con requisitos variados.
Pasos Clave:

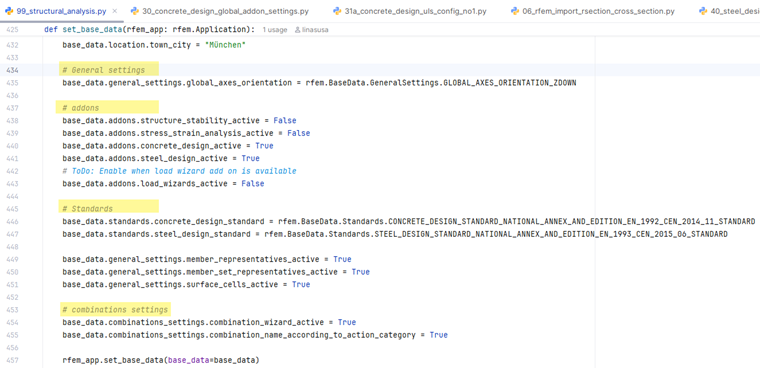

- Configuración de Datos Base: La API le permite configurar y modificar datos base de forma programática, agilizando las etapas iniciales de la configuración del proyecto. Esto incluye ingresar información específica de la ubicación, seleccionar los estándares de diseño apropiados (por ejemplo, Eurocódigos) y aplicar estas configuraciones en todo el modelo.
- Gestión de Complementos: El software de Dlubal incluye varios complementos que pueden mejorar la funcionalidad. A través de la API, los usuarios pueden habilitar o deshabilitar fácilmente estos complementos según las necesidades del proyecto. Por ejemplo, el Asistente de Cargas, aunque aún en desarrollo, pronto estará disponible para asistir en una gestión más compleja de casos de carga. Personalizar estos complementos asegura que el software permanezca tan flexible y adaptado a sus necesidades específicas como sea posible.
2. Configuraciones de Malla Refinada y Definición de Elementos Estructurales
El análisis estructural preciso depende de la precisión de la malla utilizada en el modelo. Una malla más fina permite un análisis más detallado, particularmente en áreas con alta tensión o comportamiento complejo. La API de Dlubal le brinda la capacidad de refinar la malla para satisfacer las necesidades de su proyecto, automatizando el proceso y reduciendo el tiempo dedicado a ajustes manuales.
Pasos Clave:

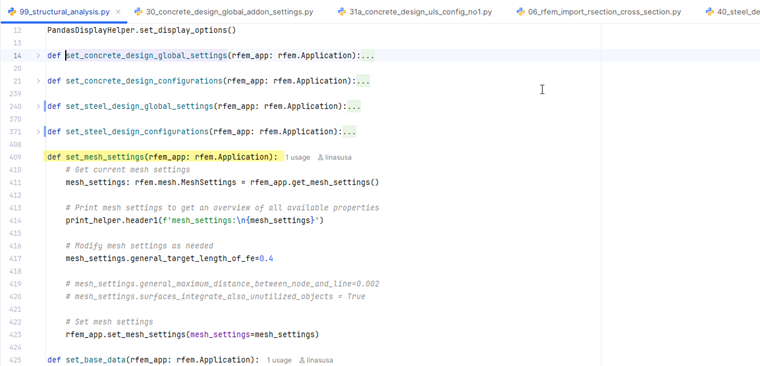

- Refinamiento de la Malla: A través de la API, los usuarios pueden definir el número de divisiones de la malla, ajustar los tamaños de los elementos y modificar configuraciones de la malla para asegurar que las áreas del modelo que requieren mayor precisión sean adecuadamente abordadas. Estas configuraciones pueden ajustarse dinámicamente, permitiendo un alto grado de control sobre la precisión del modelo. Los cambios realizados se envían de regreso al software como objetos, permitiendo una integración perfecta en el modelo.
- Definición de Elementos Estructurales: Una vez refinada la malla, es hora de definir los elementos estructurales como vigas, columnas y muros. La API le permite crear elementos, apoyos, excentricidades, imperfecciones de elementos, casos de imperfección, etc., de forma programática, asegurando que cada componente refleje las propiedades de la estructura física. Este nivel de automatización no solo mejora la eficiencia, sino que también asegura consistencia a lo largo del modelo.
3. Simplificación de Casos de Carga y Configuraciones de Diseño
Los casos de carga son esenciales para simular condiciones del mundo real en el análisis estructural. La API de Dlubal simplifica la creación y gestión de casos de carga al automatizar muchos de los pasos involucrados. Esto es especialmente útil al tratar con múltiples combinaciones de carga o cuando necesita aplicar diferentes tipos de cargas a varias partes de la estructura.
Pasos Clave:

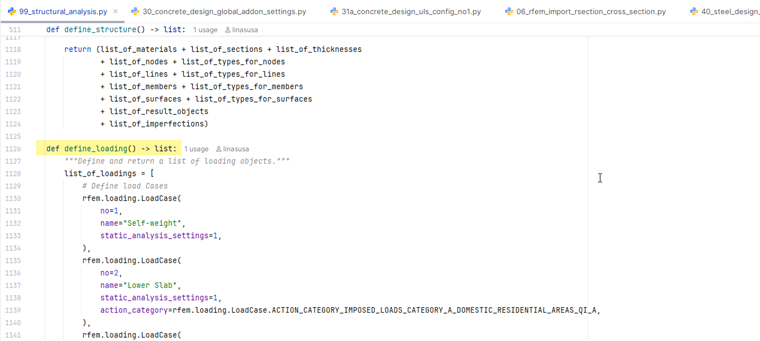

- Creación de Casos de Carga: La API se integra con el asistente de combinaciones para generar casos de carga de manera eficiente. También permite la definición de cargas de superficie y de elementos, que se asignan automáticamente a las partes relevantes del modelo. Este proceso elimina la necesidad de entrada manual y reduce el riesgo de errores.
- Configuraciones de Diseño: Una vez definidos los casos de carga, es hora de configurar las configuraciones de diseño, incluidas el Estado Límite Último (ELU) y el Estado Límite de Servicio (ELS). Estas configuraciones definen los criterios de fallo para la estructura bajo varias condiciones de carga. La API permite a los usuarios establecer y modificar estos parámetros de forma programática, asegurando que se consideren todas las consideraciones de diseño sin navegar manualmente por la interfaz.
4. Personalización de Configuraciones de Diseño de Acero y Hormigón
En el centro del software de Dlubal están sus potentes herramientas para el diseño de acero y hormigón. Estas herramientas aseguran que sus diseños cumplan tanto con los estándares de seguridad como con los criterios de rendimiento. Con la API, los ingenieros pueden refinar aún más estas configuraciones, permitiendo ajustes precisos para cumplir con requisitos específicos del proyecto. Ya sea las configuraciones de estado límite último (ELU) del acero o las definiciones de refuerzo del hormigón, la API ofrece la flexibilidad para personalizar cada aspecto del diseño.
Configuración de Diseño de Acero
La API permite a los usuarios configurar configuraciones de diseño de acero, como seleccionar criterios de ELU o ELS, resistencia al fuego y otros parámetros críticos. Al usar las configuraciones de diseño como objetos, los ingenieros pueden manipular estos parámetros de manera programática, asegurando que se alineen con las necesidades del proyecto.
- Creación de Listas de Cadenas: Un procedimiento importante en la configuración de diseño de acero es la creación de una lista de cadenas que define las configuraciones de diseño. Esta lista incluye parámetros como ELU, ELS y resistencia al fuego, que luego se pasan a la API para su procesamiento.

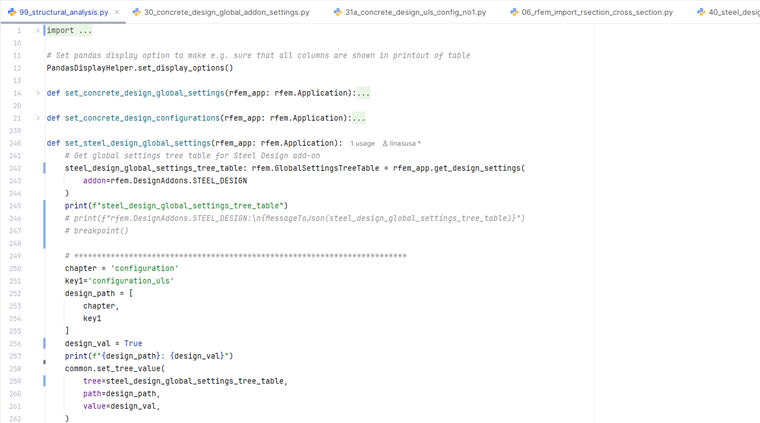

- Uso de Get y Set Tree Values: La API proporciona métodos como getTreeValue y setTreeValue para recuperar y establecer valores para parámetros de diseño específicos. Esto permite a los usuarios navegar por el árbol de diseño y modificar configuraciones sin interactuar manualmente con la interfaz del software.
.png?mw=760&hash=4f09aa8b1bbd546c24d64fbe912fb02144d0fa5b)
Configuración de Diseño de Hormigón
De manera similar, la API permite a los usuarios definir configuraciones de diseño de hormigón, incluyendo tipos de refuerzo, propiedades del material y límites de diseño. Mientras que el proceso de diseño de hormigón comparte similitudes con el diseño de acero, los aspectos específicos del refuerzo y las propiedades del material se abordan por separado, permitiendo una personalización más detallada.
5. Características Avanzadas de Diseño
La API de Dlubal incluye una variedad de características avanzadas que permiten a los ingenieros realizar un análisis más detallado y asegurar que sus diseños cumplan con las condiciones del mundo real. Esto incluye la gestión de imperfecciones, definiciones de rigidez, factores de longitud efectiva, etc.
- Imperfecciones de Elementos: Para modelar el comportamiento estructural con mayor precisión, la API permite a los usuarios definir imperfecciones de elementos. Esto es particularmente importante para asegurar que la respuesta de la estructura bajo carga sea realista y contemple posibles desviaciones en la geometría del elemento.

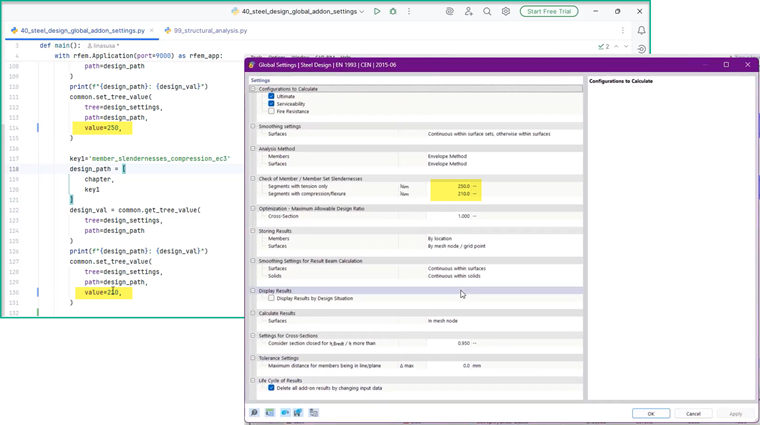

- Ajustes de Rigidez y Longitud Efectiva: El factor de longitud efectiva, que influye en el comportamiento de pandeo, puede modificarse a través de la API para asegurar que el modelo estructural refleje las condiciones del mundo real. Ajustar la rigidez y los parámetros de longitud efectiva de manera programática ayuda a mantener la precisión a lo largo del análisis.
Conclusión y Próximos Pasos
La API de Dlubal ofrece a los ingenieros estructurales un conjunto robusto de herramientas para automatizar y personalizar sus procesos de diseño. Al integrar la API en su flujo de trabajo, puede reducir el tiempo dedicado a tareas repetitivas, asegurar salidas de diseño más consistentes y mejorar la precisión de sus modelos. Desde la configuración de datos base hasta el ajuste de parámetros de diseño avanzados, la API empodera a los usuarios para que tomen el control de su análisis y diseño estructural. Este nivel de personalización no solo mejora la precisión, sino que también aumenta la eficiencia, particularmente en proyectos de gran escala o complejos.
Para capitalizar plenamente los beneficios de la API de Dlubal, los ingenieros deberían explorar los pasos detallados descritos en este artículo, experimentar con los fragmentos de código proporcionados y familiarizarse con la extensa documentación de la API. A medida que la API continua evolucionando, proporcionará aún mayor flexibilidad, ayudando a los ingenieros a mantenerse a la vanguardia de las técnicas modernas de diseño estructural.
