Ausschöpfen des Potenzials der API von Dlubal für die fortgeschrittene Tragwerksplanung

In der Welt der Tragwerksplanung sind Effizienz und Präzision von größter Bedeutung. Mit zunehmender Komplexität der Konstruktionen steigen auch die Anforderungen an leistungsfähigere Werkzeuge zur Verwaltung und Optimierung von Entwürfen und Analysen. Die API (gRPC) von Dlubal bietet eine unverzichtbare Lösung für Ingenieure, die ihren Arbeitsablauf durch die Automatisierung von Aufgaben verbessern und eine größere Kontrolle über ihre Bemessungsparameter erlangen möchten. Dieses leistungsstarke Tool lässt sich nahtlos in RFEM und RSTAB integrieren und ermöglicht es Anwendern, benutzerdefinierte Konfigurationen zu erstellen, Netz-Einstellungen zu verfeinern, Lastfalldefinitionen zu automatisieren und Stahl- und Betonbemessungen an spezifische Anforderungen anzupassen.

1. Erste Schritte: Konfigurieren von Basisangaben und Add-Ons

Bevor Sie sich mit den Details der Bemessung befassen, müssen Sie bei der Arbeit mit der API von Dlubal zunächst Ihre Basisangaben konfigurieren. Dazu gehört die Eingabe wichtiger projektspezifischer Details wie Standort, Land und relevante Bemessungsnormen. Die Basisangaben bilden die Grundlage für Ihr Statikmodell und stellen sicher, dass Ihre Bemessung den örtlichen Vorschriften und Bestimmungen entspricht. Durch die Konfiguration dieser Parameter über die API sparen Sie Zeit und minimieren menschliche Fehler, insbesondere bei der Verwaltung mehrerer Projekte mit unterschiedlichen Anforderungen.

Wichtige Schritte:

• Konfiguration der Basisangaben: Mit der API können Sie Basisangaben programmgesteuert einrichten und ändern, wodurch die ersten Phasen der Projekteinrichtung optimiert werden. Dazu gehören die Eingabe standortspezifischer Informationen, die Auswahl der geeigneten Bemessungsnormen (z.B. Eurocodes) und die Anwendung dieser Einstellungen auf das gesamte Modell.

• Verwalten der Add-Ons: Die Software von Dlubal umfasst verschiedene Add-Ons, die den Funktionsumfang erweitern können. Über die API können Anwender diese Add-Ons je nach Projektanforderungen einfach aktivieren oder deaktivieren. So wird beispielsweise der Lastassistent, der sich derzeit noch in der Entwicklung befindet, bald verfügbar sein, um die Verwaltung komplexerer Lastfälle zu unterstützen. Durch die Anpassung dieser Add-Ons bleibt die Software so flexibel wie möglich und kann optimal auf Ihre spezifischen Anforderungen zugeschnitten werden.

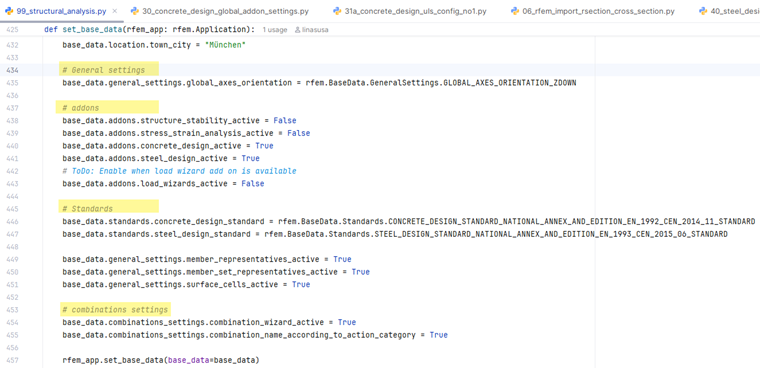

Konfigurieren von Basisangaben und Add-Ons über die API-Schnittstelle

2. Verfeinerte Netz-Einstellungen und Definition von Bauelementen

Eine genaue statische Berechnung hängt von der Präzision des im Modell verwendeten Netzes ab. Ein feineres Netz ermöglicht eine detailliertere Analyse, insbesondere in Bereichen mit hoher Spannung oder komplexem Verhalten. Mit der Dlubal API können Sie das Netz an die Anforderungen Ihres Projekts anpassen, den Prozess automatisieren und den Zeitaufwand für manuelle Anpassungen reduzieren.

Wichtige Schritte:

• Netzverdichtung: Über die API können Benutzer die Anzahl der Netzunterteilungen festlegen, die Elementgrößen anpassen und die Netzeinstellungen ändern, um sicherzustellen, dass Bereiche des Modells, die eine höhere Präzision erfordern, angemessen behandelt werden. Diese Einstellungen können dynamisch angepasst werden, was eine hohe Kontrolle über die Genauigkeit des Modells ermöglicht. Die vorgenommenen Änderungen werden als Objekte an die Software zurückgesendet, wodurch eine nahtlose Integration im Modell ermöglicht wird.

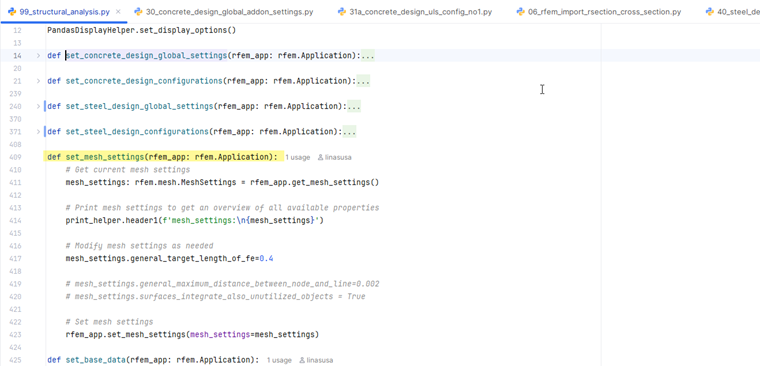

Netzkonfiguration über API-Schnittstelle

• Definition von Bauelementen: Sobald das Netz verfeinert ist, ist es an der Zeit, die Bauelemente wie Träger, Stützen und Wände zu definieren. Mit der API können Sie Stäbe, Auflager, Exzentrizitäten, Stabimperfektionen, Imperfektionsfälle usw. programmgesteuert erstellen und so sicherstellen, dass jede Komponente die Eigenschaften der physikalischen Struktur widerspiegelt. Dieser Automatisierungsgrad erhöht nicht nur die Effizienz, sondern gewährleistet auch Konsistenz im gesamten Modell.

3. Rationalisierung von Lastfällen und Bemessungskonfigurationen

Lastfälle sind für die Simulation realer Bedingungen in der Statik unerlässlich. Die Dlubal API vereinfacht die Erstellung und Verwaltung von Lastfällen, indem sie viele der erforderlichen Schritte automatisiert. Dies ist besonders nützlich, wenn Sie mit mehreren Lastkombinationen arbeiten oder wenn Sie verschiedene Lastarten auf verschiedene Teile der Konstruktion anwenden müssen.

Wichtige Schritte:

• Erstellung von Lastfällen: Die API ist in den Kombinationsassistenten integriert, um Lastfälle effizient zu generieren. Sie ermöglicht auch die Definition von Flächen- und Stablasten, die automatisch den entsprechenden Teilen des Modells zugewiesen werden. Dieser Prozess macht manuelle Eingaben überflüssig und reduziert das Fehlerrisiko.

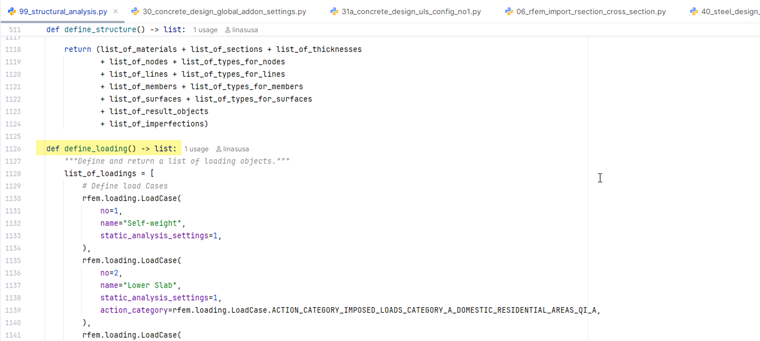

Prozess der Belastungsdefinition mit der API

• Bemessungskonfigurationen: Sobald Lastfälle definiert sind, ist es an der Zeit, Bemessungskonfigurationen einzurichten, darunter der Grenzzustand der Tragfähigkeit (GZT) und der Grenzzustand der Gebrauchstauglichkeit (GZG). Diese Konfigurationen definieren die Versagenskriterien für die Struktur unter verschiedenen Lastbedingungen. Die API ermöglicht es Benutzern, diese Parameter programmgesteuert festzulegen und zu ändern, sodass alle Bemessungsaspekte berücksichtigt werden, ohne manuell durch die Benutzeroberfläche navigieren zu müssen.

4. Anpassung der Einstellungen für Stahl- und Betonbemessung

Das Herzstück der Software von Dlubal sind ihre leistungsstarken Tools für die Stahl- und Betonbemessung. Diese Tools stellen sicher, dass Ihre Entwürfe sowohl Sicherheitsstandards als auch Leistungskriterien erfüllen. Mit der API können Ingenieure diese Einstellungen weiter verfeinern und präzise Anpassungen vornehmen, um spezifische Projektanforderungen zu erfüllen. Ob es sich um Konfigurationen für die Tragfähigkeit (GZT) von Stahl oder um Definitionen für Betonbewehrungen handelt, die API bietet die Flexibilität, jeden Aspekt der Bemessung individuell anzupassen.

Stahlbemessungskonfiguration

Die API ermöglicht es Benutzern, Stahlbemessungseinstellungen zu konfigurieren, wie die Auswahl von GZT- oder GZG-Kriterien, Brandschutz und andere wichtige Parameter. Durch die Verwendung der Bemessungseinstellungen als Objekte können Ingenieure diese Parameter programmgesteuert bearbeiten und so sicherstellen, dass sie den Anforderungen des Projekts entsprechen.

• Erstellen von String-Listen: Ein wichtiger Schritt bei der Konfiguration der Stahlbemessung ist die Erstellung einer Liste von Strings, die die Bemessungseinstellungen definieren. Diese Liste enthält Parameter wie GZT, GZG und Brandschutz, die dann zur Verarbeitung an die API übergeben werden.
• Verwenden von „Get“- und „Set“-Baumwerten: Die API bietet Methoden wie „getTreeValue“ und „setTreeValue“, um Werte für bestimmte Bemessungsparameter abzurufen und festzulegen. Auf diese Weise können Benutzer durch den Bemessungsbaum navigieren und Einstellungen ändern, ohne manuell mit der Software-Oberfläche interagieren zu müssen.

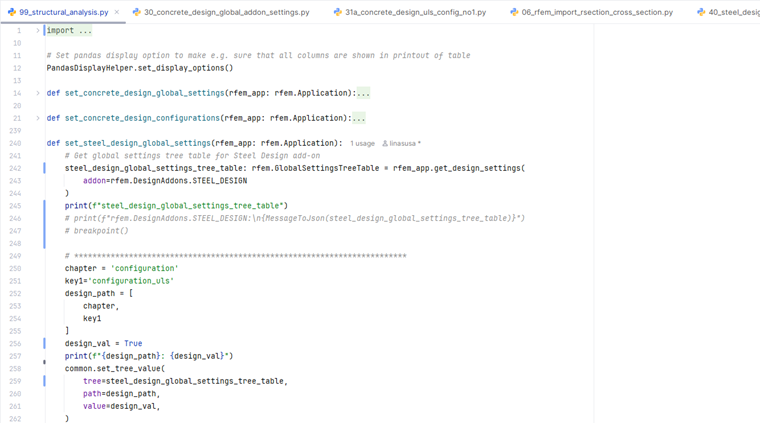

Bemessungseinstellungen über API-Schnittstelle

Betonbemessungskonfiguration

Ebenso ermöglicht die API es Benutzern, Betonbemessungseinstellungen zu definieren, darunter Bewehrungstypen, Materialeigenschaften und Bemessungsgrenzen. Der Betonbemessungsprozess weist zwar Ähnlichkeiten mit der Stahlbemessung auf, jedoch werden die Einzelheiten der Bewehrung und der Materialeigenschaften separat behandelt, was eine detailliertere Anpassung ermöglicht.

5. Erweiterte Bemessungsfunktionen

Die Dlubal API umfasst eine Vielzahl von erweiterten Funktionen, mit denen Ingenieure detailliertere Analysen durchführen und sicherstellen können, dass ihre Entwürfe den realen Bedingungen entsprechen. Dazu gehören die Verwaltung von Imperfektionen, Steifigkeitsdefinitionen, Knicklängenbeiwerte usw.

• Stabimperfektionen: Um das Strukturverhalten genauer zu modellieren, ermöglicht die API es Anwendern, Stabimperfektionen zu definieren. Dies ist besonders wichtig, um sicherzustellen, dass das Verhalten der Konstruktion unter Last realistisch ist und mögliche Abweichungen in der Stabgeometrie berücksichtigt werden.

• Anpassungen von Steifigkeiten und Knicklängen: Der Knicklängenbeiwert, der das Knickverhalten beeinflusst, kann über die API geändert werden, um sicherzustellen, dass das Statikmodell reale Bedingungen widerspiegelt. Die programmgesteuerte Anpassung der Steifigkeits- und Knicklängenparameter trägt dazu bei, die Genauigkeit während der Analyse aufrechtzuerhalten.

Konfiguration erweiterter Bemessungsfunktionen mit API

Fazit und weitere Schritte

Die API von Dlubal bietet Tragwerksplanern ein robustes Toolset zur Automatisierung und Anpassung ihrer Bemessungsprozesse. Durch die Integration der API in Ihren Arbeitsablauf können Sie den Zeitaufwand für sich wiederholende Aufgaben reduzieren, konsistentere Bemessungsergebnisse sicherstellen und die Genauigkeit Ihrer Modelle verbessern. Von der Konfiguration der Basisangaben bis zur Anpassung erweiterter Bemessungsparameter ermöglicht die API den Anwendern die Kontrolle über ihre statische Berechnung und Bemessung. Dieser Grad an Anpassung verbessert nicht nur die Genauigkeit, sondern auch die Effizienz, insbesondere bei großen oder komplexen Projekten.

Um die Vorteile der API von Dlubal voll auszuschöpfen, sollten Ingenieure die in diesem Beitrag beschriebenen Schritte genau durchgehen, mit den bereitgestellten Code-Schnipseln experimentieren und sich mit der umfangreichen Dokumentation der API vertraut machen. Die API wird kontinuierlich weiterentwickelt und bietet künftig noch mehr Flexibilität, sodass Ingenieure bei modernen Tragwerksplanungstechniken weiterhin auf dem neuesten Stand bleiben.
