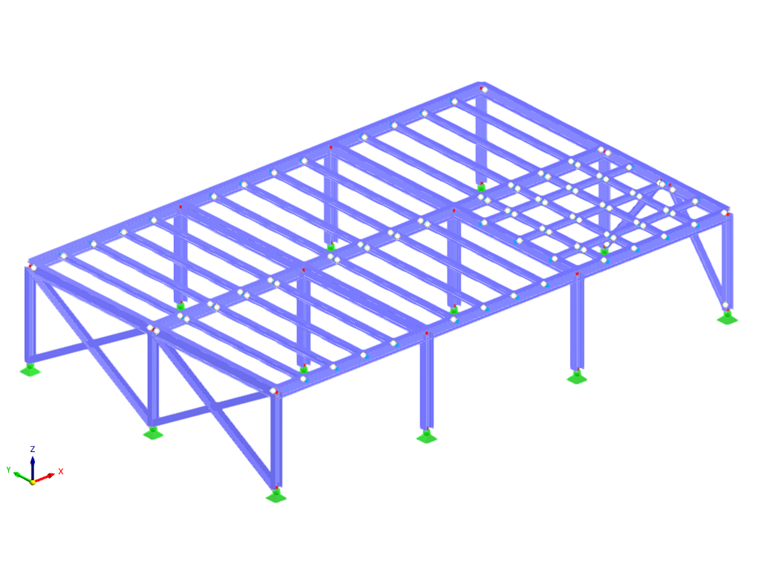

- Каркасы с моментной жесткостью (с высокой пластичностью, с умеренной пластичностью, ограниченной пластичностью)
- Концентрически раскреплённые рамы (с умеренной пластичностью, ограниченной пластичностью)
- Экцентрически раскреплённые рамы (с высокой пластичностью)
- Каркасы с раскреплёнными от потери устойчивости связями (с высокой пластичностью)
Ввод параметров сейсмической конфигурации
Соответствующий ввод для проектирования определяется в сейсмической конфигурации. Сейсмическая конфигурация может быть активирована в Глобальных настройках папки Проектирование из стали (Изображение 1).
После этого новая сейсмическая конфигурация может быть определена путем ввода описательного имени конфигурации, затем выбора системы/типа SFRS и типа элемента.
Каждая система сопротивления сейсмическим силам (SFRS) имеет свои собственные опции, как описано ниже. Для колонн, опция ниже применима ко всем SFRS.

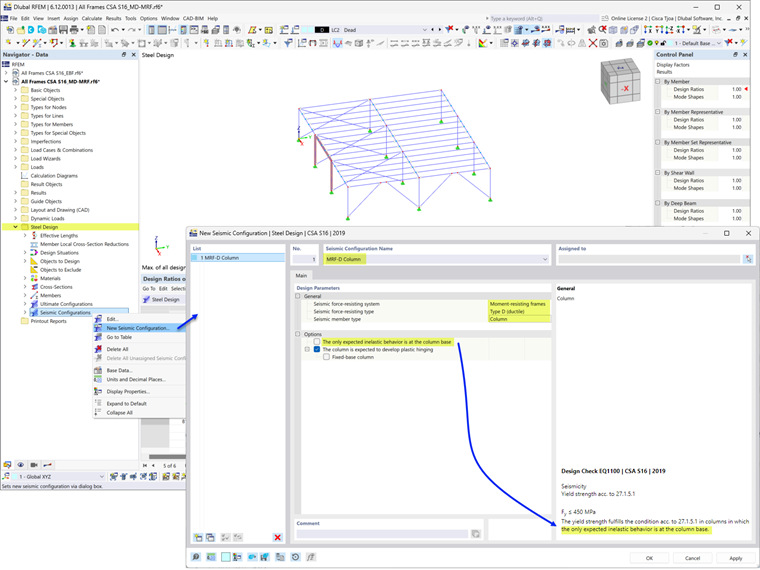

Опция Единственное ожидаемое неупругое поведение находится у основания колонны, позволяет Fy колонны быть > 350 МПа, но ≤ 450 МПа в соответствии с пунктом 27.1.5.1, как показано в проверке проектирования EQ1100 (Изображение 2).
Каркасы с моментной жесткостью
Опции для колонн

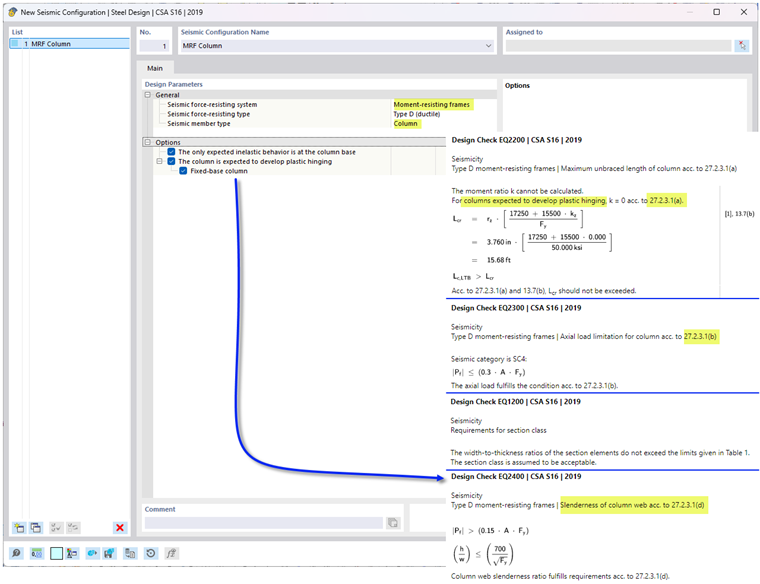

В большинстве случаев проектируется пластическое шарнирование, происходящее в балках на основе философии сильная колонна - слабая балка (SCWB). В специфических случаях, когда ожидается развитие пластического шарнирования колонны, должны быть выполнены дополнительные требования в соответствии с пунктом 27.2.3.1. В надстройке Проектирование из стали проверяются следующие требования:
- a) Проверка проектирования EQ2200/3200 - Колонна поддерживается по бокам в соответствии с пунктом 13.7(b) с использованием k = 0.
- b) Проверка проектирования EQ 2300/3300 - Проектная осевая нагрузка ≤ 0.30AFy в SC4 для всех сейсмических CO.
- d.1) Проверка проектирования EQ1200 - Колонна удовлетворяет пределу класса 1 из Таблицы 2.
- d.2) Проверка проектирования EQ 2400/3400 - Для колонны с фиксированным основанием I-образного сечения, h/w ≤ 700/√Fy, если осевая нагрузка, Pf ≤0.15AFy. Когда Pf ≤ 0.15AFy, проверка проектирования не показывается.
Примечание: Прочность колонны в точке соединения балки и колонны для пластического шарнирования, развивающегося в балках по пункту 27.2.3.3 в настоящее время не рассчитывается в RFEM. Это будет добавлено в будущих разработках.
Концентрически раскреплённые рамы
Опции для колонн

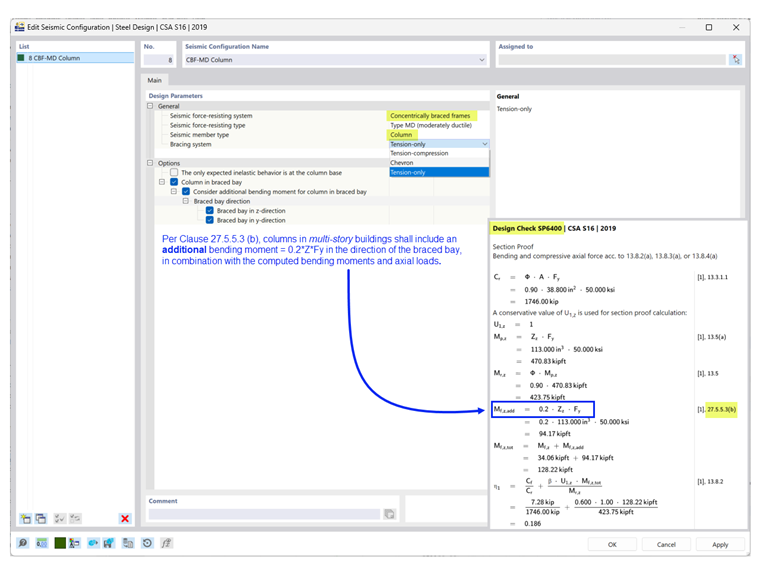

Согласно пункту 27.5.5.3 (b), колонки в многоэтажных зданиях должны включать дополнительный изгибающий момент = 0.2ZFy в направлении раскреплённого пролёта, в комбинации с вычисленными изгибающими моментами и осевыми нагрузками, как показано в проверке проектирования SP6400 (Изображение 4).
Экцентрически раскреплённые рамы
Опции для колонн
Согласно пункту 27.7.13.2 (b), колонки в многоэтажных зданиях должны включать дополнительный изгибающий момент = 0.2ZFy в направлении раскреплённого пролёта, в комбинации с вычисленными изгибающими моментами и осевыми нагрузками. В двух верхних этажах M,add = 0.4ZFy, как показано в проверке проектирования SP6400 (Изображение 5).
Опции для связей
Согласно пункту 27.7.2.2, связующие балки должны быть либо:
- a) сегментом балки (I-сечение или сварное прямоугольное сечение), либо
- b) модульной связью с i) соединением на торцевую пластину (I-образное сечение) или ii) соединением по стенке (два сварных C-сечения).

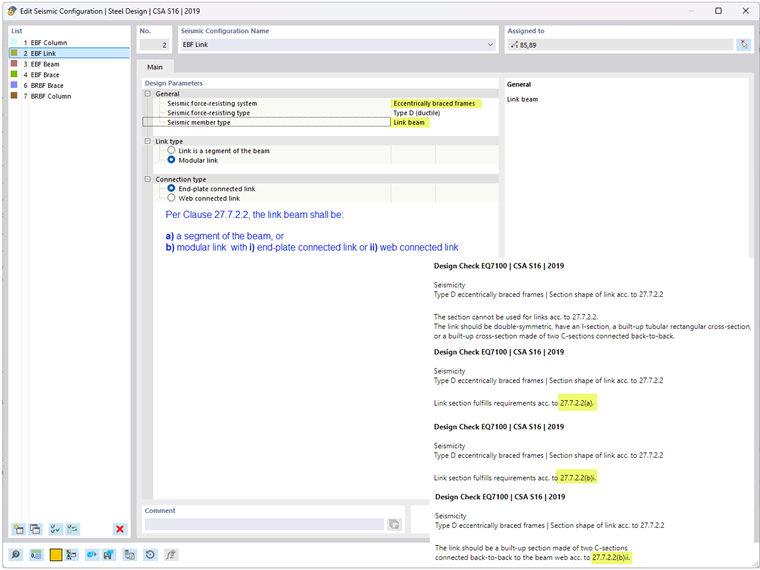

Проверка проектирования EQ7100 подтверждает, что форма сечения связи соответствует вышеприведённым требованиям на основе выбранного типа связей и типа соединения.
Опции для балок

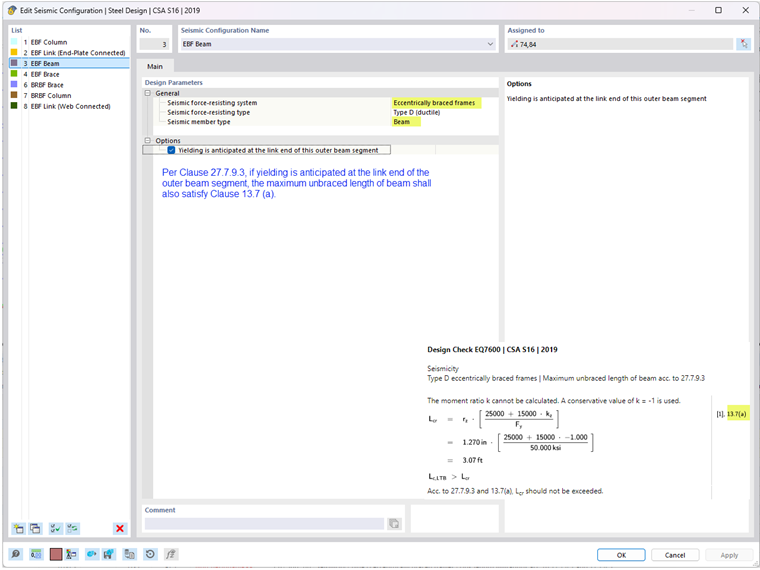

Согласно пункту 27.7.9.3, в балке за пределами связи обеспечивается боковая опора на верхнем и нижнем поясе. Если ожидается пластическое деформирование в конце связи внешнего сегмента балки, опора должна также соответствовать пункту 13.7(a), который ограничивает боковую неопорную длину, Lcr, как показано в проверке проектирования EQ7600 (Изображение 7).
Каркасы с раскреплёнными от потери устойчивости связями
Опции для колонн

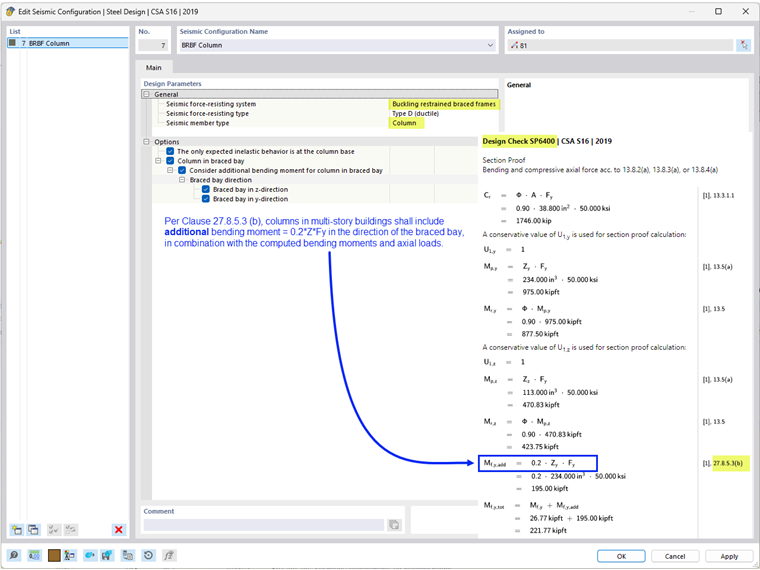

Согласно пункту 27.8.5.3 (b), колонки в многоэтажных зданиях должны включать дополнительный изгибающий момент = 0.2ZFy в направлении раскреплённого пролёта, в комбинации с вычисленными изгибающими моментами и осевыми нагрузками, как показано в проверке проектирования SP6400 (Изображение 8).
Тип проектной ситуации и тип предельного состояния
Тип проектной ситуации, включающий комбинации сейсмических нагрузок, должен быть добавлен для учета сейсмических нагрузок. Необходимо уделить особое внимание применению типа предельного состояния.

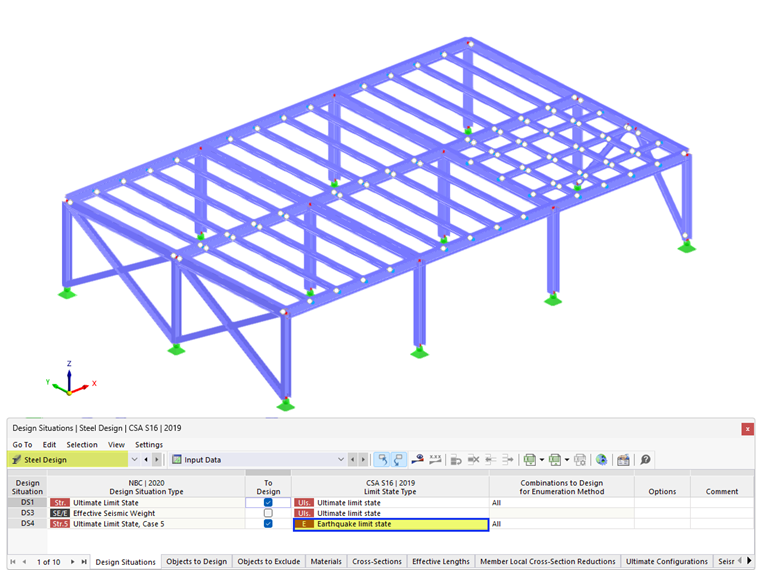

Сейсмическое проектирование согласно CSA S16, пункт 27 выполняется только при выборе предельного состояния Землетрясение в качестве типа предельного состояния. Только элементы с назначенной сейсмической конфигурацией проектируются для обоих типов предельного состояния: предельное и землетрясение. Все остальные элементы, которые не являются частью SFRS, проектируются для предельного состояния.
Предельное состояние пригодности используется для проверки ограничения прогиба в соответствии с конфигурацией пригодности.
