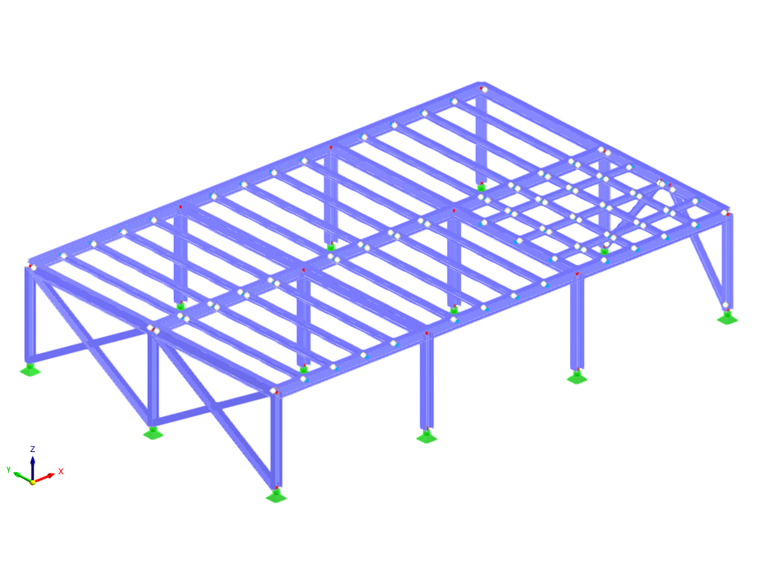

- Ramy o odporności na moment (plastyczne, umiarkowanie plastyczne, ograniczona plastyczność)
- Ramy z centralnymi stężeniami (umiarkowanie plastyczne, ograniczona plastyczność)
- Ramy z mimośrodowymi stężeniami (plastyczne)
- Ramy z ograniczonym wyboczeniem (plastyczne)
Wprowadzenie konfiguracji sejsmicznej

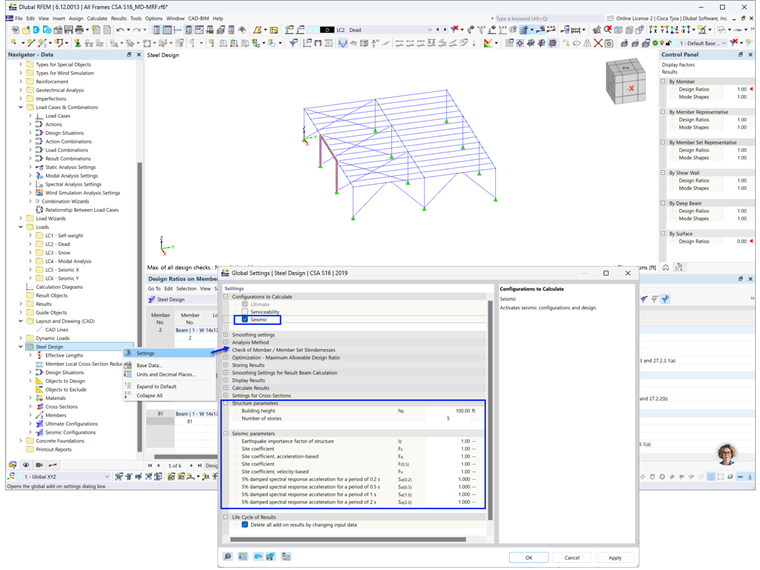

Odpowiednie dane wejściowe do projektowania są definiowane w konfiguracji sejsmicznej. Konfiguracja sejsmiczna może być aktywowana w Ustawieniach globalnych folderu Projektowanie stali (Obraz 1).
Po wykonaniu tego kroku można zdefiniować nową konfigurację sejsmiczną, wprowadzając opisową nazwę konfiguracji, a następnie wybierając system/typ ram SFRS i typ elementu.
Każdy system odporności sejsmicznej (SFRS) ma własne opcje, jak opisano poniżej. Dla słupów opcja poniżej ma zastosowanie do wszystkich SFRS.

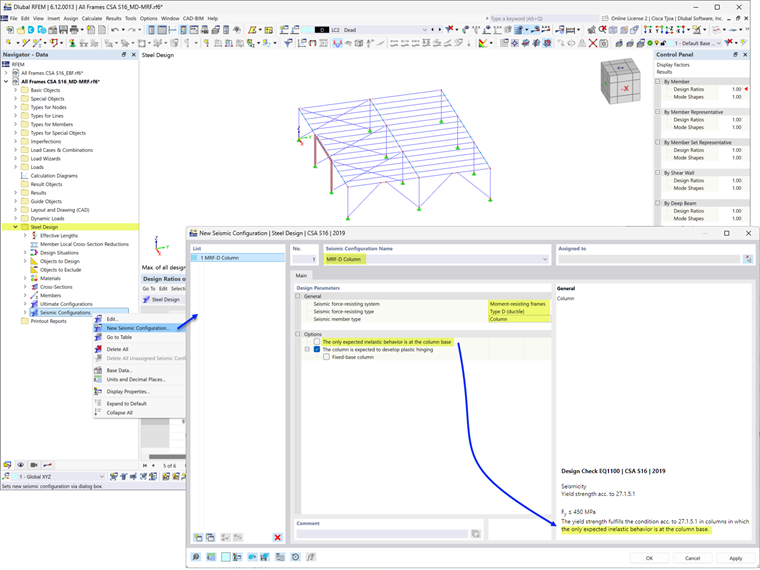

Opcja Jedynym oczekiwanym zachowaniem nieliniowym jest u podstawy słupa pozwala, aby Fy słupa było > 350 MPa, ale ≤ 450 MPa zgodnie z klauzulą 27.1.5.1, jak pokazano w kontroli projektowej EQ1100 (Obraz 2).
Ramy o odporności na moment
Opcje dla słupów

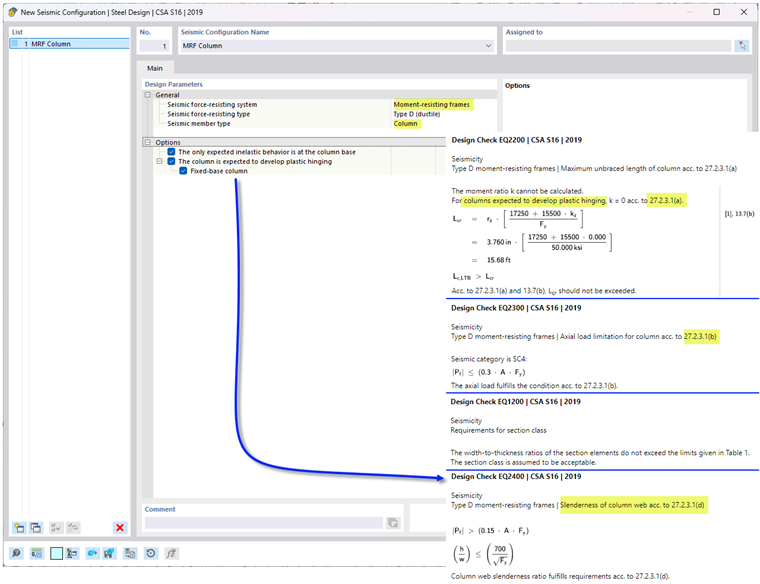

W większości przypadków plastyczne zawiasy zaprojektowano tak, aby występowały w belkach zgodnie z filozofią Silny słup - Słaba belka (SCWB). W określonych przypadkach, gdy oczekuje się, że słup rozwinie plastyczne zawiasy, należy spełnić dodatkowe wymagania zgodnie z klauzulą 27.2.3.1. W dodatku do projektowania stali weryfikowane są następujące wymagania:
- a) Kontrola projektowa EQ2200/3200 - Słup jest bocznie stężony zgodnie z klauzulą 13.7(b) przy użyciu k = 0.
- b) Kontrola projektowa EQ 2300/3300 - Obciążenie osiowe sprowadzone ≤ 0,30AFy w SC4 dla wszystkich sejsmicznych sytuacji obliczeniowych.
- d.1) Kontrola projektowa EQ1200 - Słup spełnia ograniczenie klasy 1 w Tabeli 2.
- d.2) Kontrola projektowa EQ 2400/3400 - Dla słupa o podstawie stałej w kształcie I, h/w ≤ 700/√Fy, chyba że obciążenie osiowe, Pf ≤0,15AFy. Gdy Pf ≤ 0,15AFy, kontrola projektowa nie jest pokazywana.
Uwaga: Wytrzymałość słupa na skrzyżowaniu belki ze słupem dla rozwijających się plastycznych zawiasów w belkach zgodnie z klauzulą 27.2.3.3 obecnie nie jest obliczana w RFEM. Zostanie to dodane w przyszłych pracach nad programem.
Ramy z centralnymi stężeniami
Opcja dla słupów

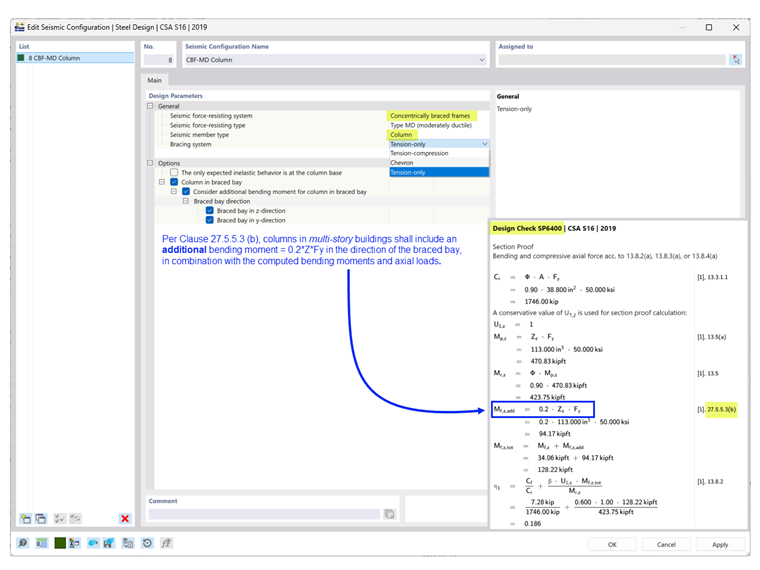

Zgodnie z klauzulą 27.5.5.3 (b), słupy w budynkach wielokondygnacyjnych powinny uwzględniać dodatkowy moment zginający = 0,2ZFy w kierunku stężonego przęsła, w połączeniu z obliczonymi momentami zginającymi i obciążeniami osiowymi, jak pokazano w kontroli projektowej SP6400 (Obraz 4).
Ramy z mimośrodowymi stężeniami
Opcja dla słupów

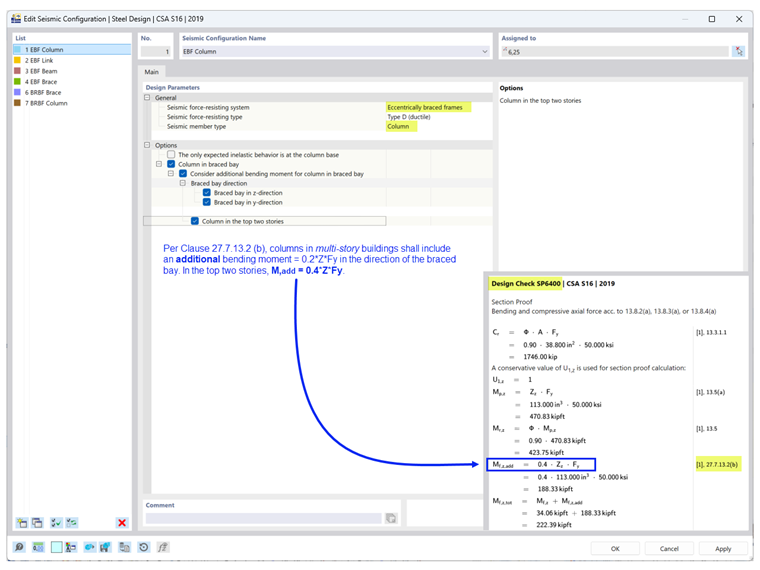

Zgodnie z klauzulą 27.7.13.2 (b), słupy w budynkach wielokondygnacyjnych powinny uwzględniać dodatkowy moment zginający = 0,2ZFy w kierunku stężonego przęsła, w połączeniu z obliczonymi momentami zginającymi i obciążeniami osiowymi. Na dwóch najwyższych kondygnacjach, M,add = 0,4ZFy, jak pokazano w kontroli projektowej SP6400 (Obraz 5).
Opcja dla łączników
Zgodnie z klauzulą 27.7.2.2, belki łącznikowe powinny być:
- a) segmentem belki (przekrój I lub przekrój prostokątny spawany), lub
- b) modułowym łącznikiem z i) połączeniem z końcową płytą (przekrój w kształcie I) lub ii) połączeniem z wstawką (dwa przekroje C zespawane).
Kontrola projektowa EQ7100 weryfikuje, czy kształt przekroju łącznika spełnia powyższe wymagania, bazując na wybranym typie łącznika i typie połączenia.
Opcja dla belek

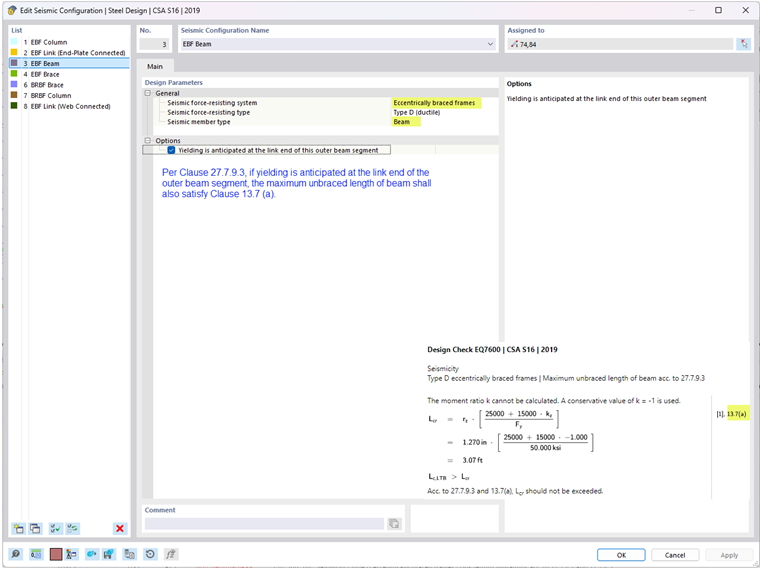

Zgodnie z klauzulą 27.7.9.3, belka poza łącznikiem powinna mieć boczne stężenie przy górnym i dolnym kołnierzu. Jeśli oczekuje się plastyczności na końcu łącznika segmentu zewnętrznej belki, stężenie powinno również spełniać klauzulę 13.7(a), która ogranicza długość boczną niepodpartą, Lcr, jak pokazano w kontroli projektowej EQ7600 (Obraz 7).
Ramy z ograniczonym wyboczeniem
Opcja dla słupów

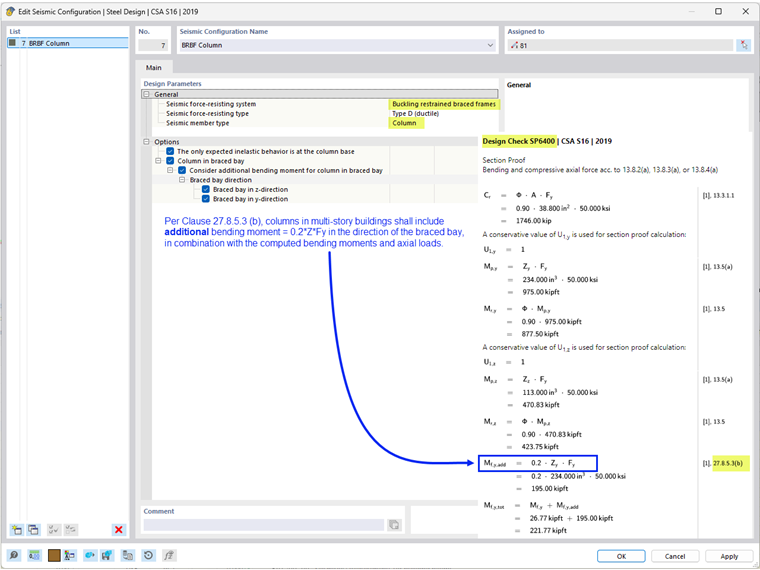

Zgodnie z klauzulą 27.8.5.3 (b), słupy w budynkach wielokondygnacyjnych powinny uwzględniać dodatkowy moment zginający = 0,2ZFy w kierunku stężonego przęsła, w połączeniu z obliczonymi momentami zginającymi i obciążeniami osiowymi, jak pokazano w kontroli projektowej SP6400 (Obraz 8).

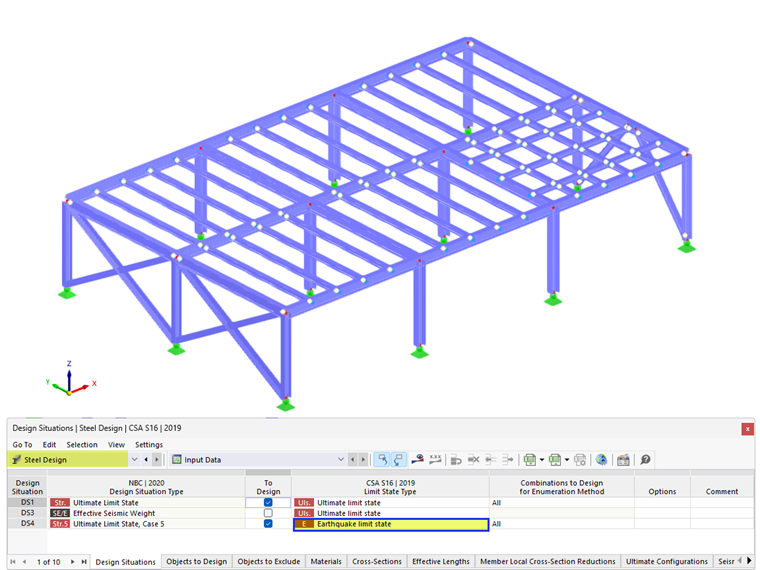

Typ sytuacji projektowej i typ stanu granicznego
Typ sytuacji projektowej, która zawiera kombinacje obciążenia sejsmicznego, musi być dodany, aby uwzględniać obciążenia sejsmiczne. Należy zachować ostrożność przy stosowaniu typu stanu granicznego.
Projektowanie sejsmiczne zgodnie z normą CSA S16, klauzula 27, jest wykonywane tylko wtedy, gdy wybrany jest stan graniczny trzęsienia ziemi jako Typ stanu granicznego. Tylko elementy z przypisanym ustawieniem sejsmicznym są projektowane dla obu typów stanów granicznych: ostatecznego i trzęsienia ziemi. Wszystkie inne elementy, które nie są częścią SFRS, są projektowane dla ostatecznego stanu granicznego.
Stan graniczny użytkowalności służy do sprawdzenia ograniczenia ugięcia na podstawie konfiguracji użytkowalności.
