Вводные данные

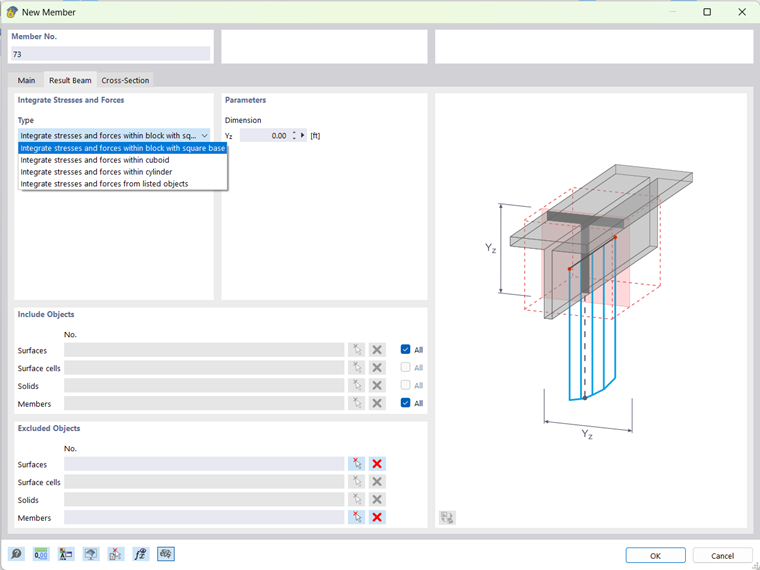

После выбора типа элемента "Результирующая Балка/Линия" необходимо задать дополнительные параметры. Для определения зон интеграции напряжений и сил доступны четыре варианта:
- В блоке с квадратным основанием: Используется квадратная зона интеграции, центр которой находится на оси элемента.
- В параллелепипеде: Используется прямоугольная зона интеграции, центр которой может варьироваться.
- В цилиндре: Используется круглая зона интеграции, центр которой находится на оси элемента.
- Из перечисленных объектов: Для оценки используются только те элементы, которые находятся в списке "Включенные объекты" и входят в возможную эффективную область (см. Изображение 2).
Если зона интеграции пересекается с объектами, которые не должны рассматриваться, эти объекты можно указать в списке "Исключенные объекты".
Эффективная область Результирующей балки/линии
Результирующая Балка/Линия может предоставлять результаты только элементов, которые находятся в пределах прямоугольной оси начала и конца элемента. Ни один из элементов за пределами этих границ не учитывается.

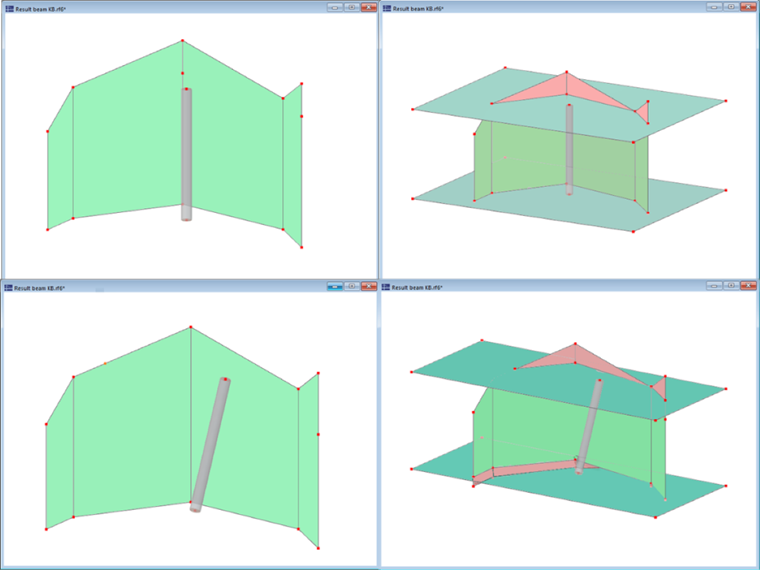

Это показано на Изображении 2: результаты не применяются к областям, отмеченным красным. Бирюзовые области были вручную смоделированы как вспомогательные и представляют границы результирующей балки.
Поперечное сечение
Для определения внутренних сил элемента не имеет значения, какое сечение используется. Если результирующая балка используется только для определения внутренних сил, может быть применено любое сечение. В качестве альтернативы можно использовать "Результирующую Линию".
Тем не менее, если предполагается дальнейшее проектирование с использованием дополнительных модулей, таких как Стальное проектирование или Проектирование бетона, поперечное сечение играет важную роль и должно быть определено точно.
Результаты деления элемента

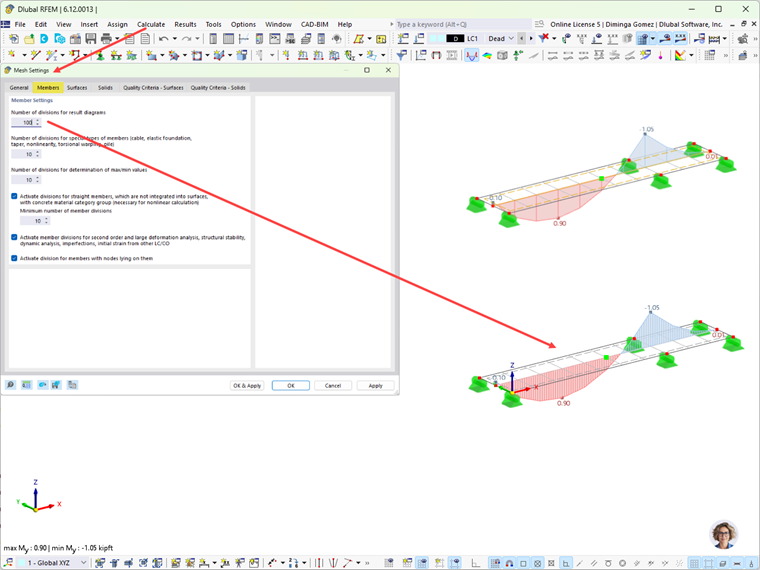

Так как распределение внутренних сил может быть не очень надежным, рекомендуется установить большее количество делений элемента в диалоговом окне "Настройки сетки" для повышения точности диаграмм результата.
Положение Результирующей балки/линии

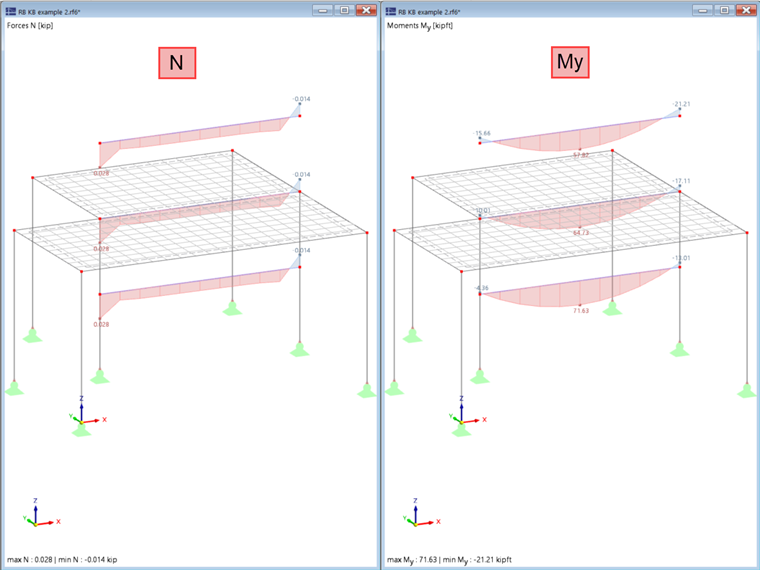

Для внутренних сил N, Vy и Vz параллельное расстояние результирующей балки/линии до центра тяжести "Включенных объектов" не имеет значения. Следовательно, если нужно оценить только осевые и поперечные силы, результирующую балку/линию можно смоделировать на структуре или над ней для получения четкого отображения.
Однако для внутренних сил Mt, My и Mz важно разместить результирующую балку/линию в центре тяжести включенных объектов. Если результирующая балка/линия не размещена в центре, осевые силы в точках сетки КЭ переносятся на ось элемента. Этот перенос создает дополнительные моменты, равные осевой силе, умноженной на перпендикулярное расстояние до оси результирующей балки/линии.
