Input

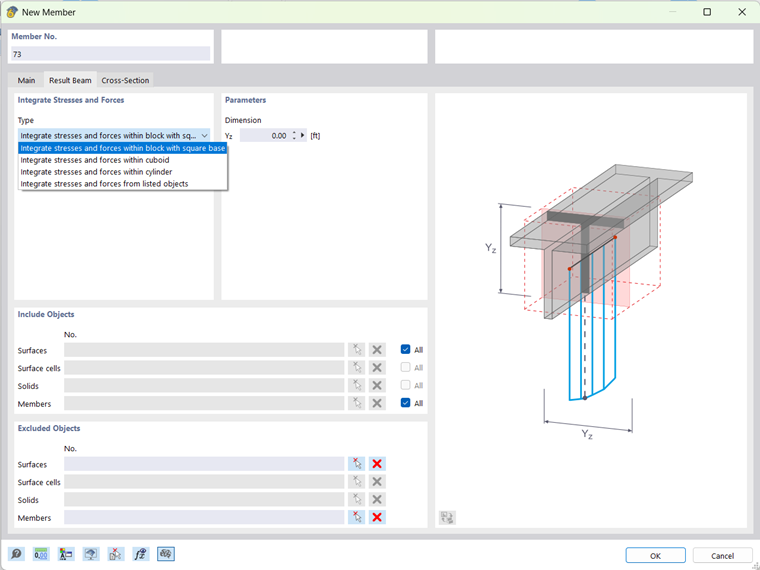

Dopo aver selezionato il tipo di asta "Trave/Linea risultante", è necessario impostare parametri aggiuntivi. Ci sono quattro opzioni disponibili per definire le aree di integrazione per tensioni e forze:
- In un blocco con base quadrata: Viene utilizzata un'area di integrazione quadrata, il cui baricentro è situato nell'asse dell'asta.
- In un cuboide: Viene utilizzata un'area di integrazione rettangolare, il cui baricentro può variare.
- In un cilindro: Viene utilizzata un'area di integrazione circolare, il cui baricentro si trova nell'asse dell'asta.
- Da oggetti elencati: Vengono utilizzati solo quegli elementi per la valutazione che sono nell'elenco degli "Oggetti inclusi" e si trovano all'interno della possibile area efficace (vedi Immagine 2).
Se l'area di integrazione si sovrappone agli oggetti che non devono essere considerati, questi oggetti possono essere definiti nell'elenco degli "Oggetti esclusi".

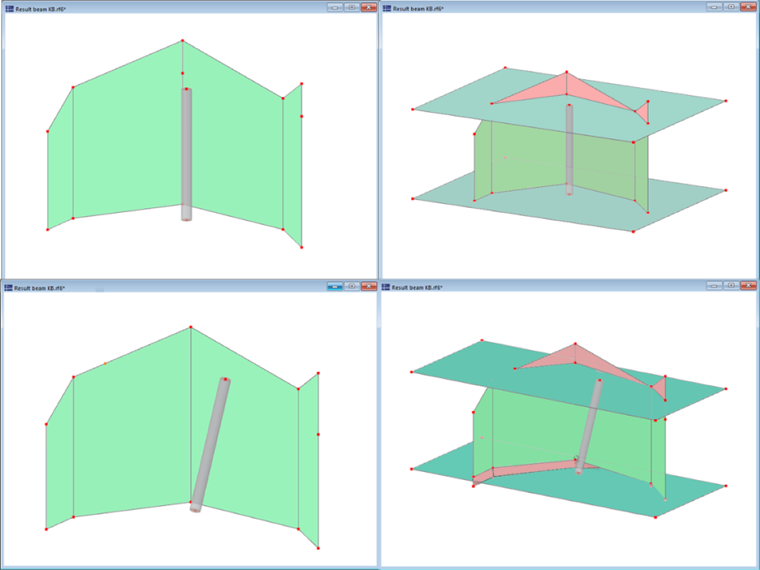

Area efficace della Trave/Linea risultante
La Trave/Linea risultante può fornire risultati solo degli elementi situati all'interno di un asse rettangolare dall'inizio alla fine dell'asta. Nessuno degli elementi al di fuori di questi confini è considerato.
Questo è illustrato nell'Immagine 2: i risultati non si applicano alle aree segnate in rosso. Le aree turchesi sono state modellate manualmente come aree ausiliarie e rappresentano i confini della trave risultante.
Sezione trasversale
Per determinare le forze interne dell'asta, non è rilevante quale sezione trasversale viene utilizzata. Se la trave risultante viene utilizzata solo per determinare le forze interne, può essere applicata qualsiasi sezione trasversale. In alternativa, si può utilizzare una "Linea risultante".
Tuttavia, se è necessario eseguire ulteriori progetti utilizzando add-on come Verifica acciaio o Verifica calcestruzzo, la sezione trasversale assume un ruolo importante e deve essere definita con precisione.
Risultati della divisione dell'asta

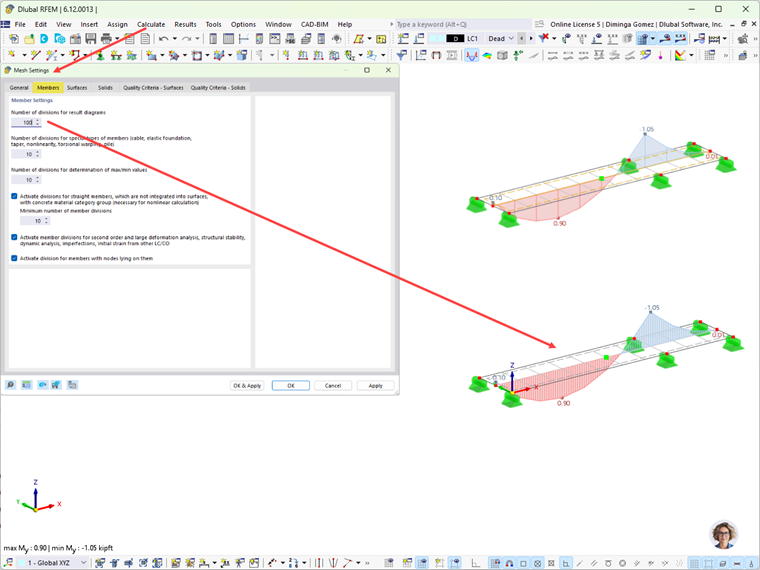

Poiché la distribuzione delle forze interne potrebbe non essere molto affidabile, si consiglia di impostare un numero maggiore di divisioni dell'asta nella finestra di dialogo "Impostazioni della mesh" per migliorare la precisione dei diagrammi dei risultati.
Posizione della Trave/Linea risultante

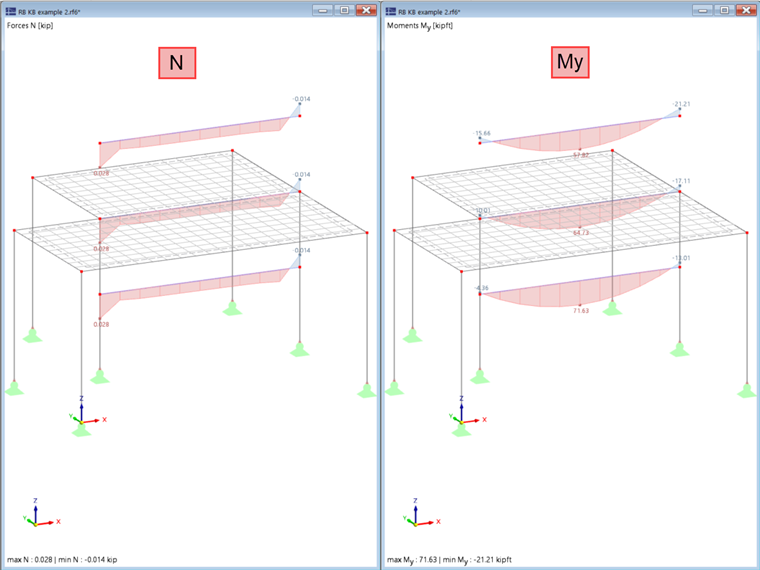

Per le forze interne N, Vy e Vz, la distanza parallela della trave/linea risultante al baricentro degli "Oggetti inclusi" non importa. Pertanto, se si desidera valutare solo le forze assiali e di taglio, la trave/linea risultante può essere modellata nella o sopra la struttura per ottenere una visualizzazione chiara.
Tuttavia, per le forze interne Mt, My e Mz, è fondamentale posizionare la trave/linea risultante nel baricentro degli oggetti inclusi. Se la trave/linea di risultato non viene posizionata al baricentro, le forze assiali nei punti della mesh FE vengono trasferite all'asse dell'asta. Questo trasferimento genera momenti aggiuntivi pari alla forza assiale moltiplicata per la distanza perpendicolare all'asse della trave/linea risultante.
