Utilisation de poutres résultantes dans RFEM 6

Entrée

Après avoir sélectionné le type de barre « Poutre résultante », définir des paramètres supplémentaires doivent être définis. Quatre options sont disponibles pour définir les zones d’intégration pour les contraintes et les forces :

• Dans un bloc avec une base carrée : une zone d'intégration carrée dont le centre de gravité est situé sur l'axe de la barre est utilisée.
• Dans un parallélépipède rectangle : une zone d'intégration rectangulaire dont le centre de gravité peut varier est utilisée.
• Dans un cylindre : une zone d'intégration circulaire dont le centre de gravité est situé sur l'axe de la barre est utilisée.
• À partir des objets listés : seuls les éléments pour l’évaluation figurant dans la liste des « Objets inclus » et dans l’aire efficace possible sont utilisés (voir figure 2).

Si la zone d'intégration chevauche des objets qui ne doivent pas être pris en compte, ces objets peuvent être définis dans la liste des « Objets exclus ».

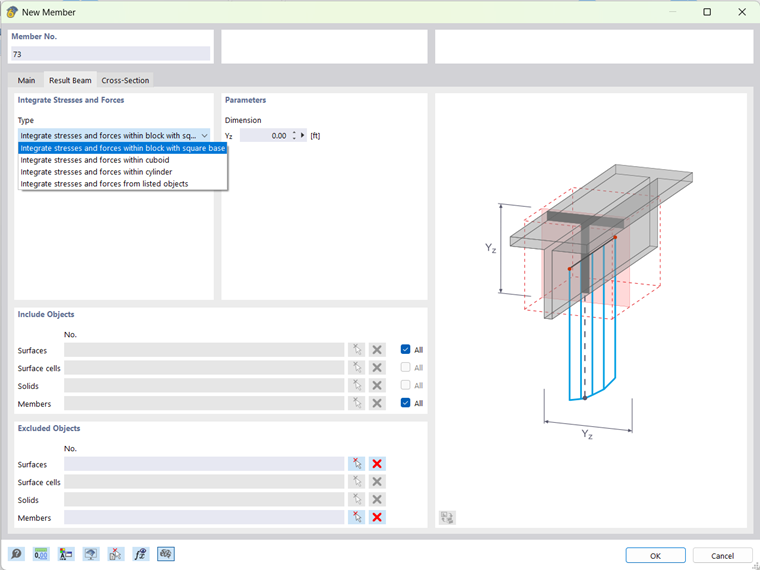

1 Nouvelle barre - Poutre résultante

Aire efficace de la poutre résultante

La poutre résultante ne peut fournir des résultats que des éléments situés dans une axe rectangulaire du début à la fin de la barre. Aucun des éléments en dehors de ces limites n’est pris en compte.

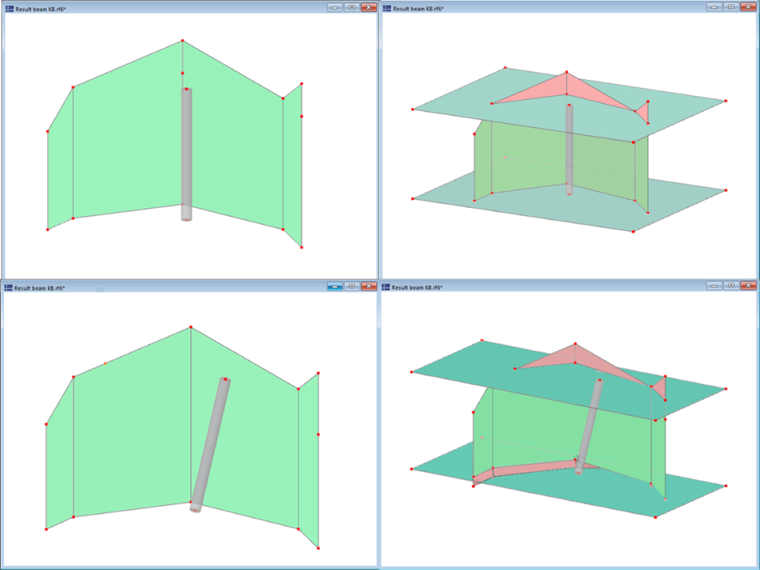

La figure 2 le montre : les résultats ne s’appliquent pas aux zones marquées en rouge. Les zones turquoise ont été modélisées manuellement comme aires auxiliaires et représentent les limites de la poutre résultante.

2 Surface efficace

Section

Pour déterminer les efforts internes de la barre, peu importe la section utilisée. Si la poutre résultante est seulement utilisée pour déterminer les efforts internes, toute section est applicable. Vous pouvez également utiliser une « Ligne de résultat ».

Cependant, si une vérification ultérieure doit être effectuée à l'aide de modules complémentaires tels que Vérification de l’acier ou Vérification du béton, la section joue un rôle important et doit être définie précisément.

Résultats de division de la barre

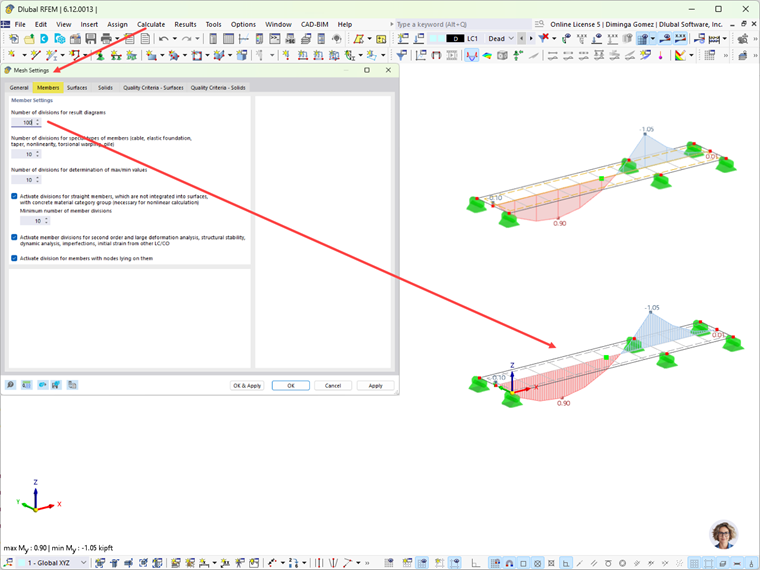

Étant donné que la distribution des efforts internes peut ne pas être très fiable, nous recommandons de définir un plus grand nombre de divisions de barre dans la boîte de dialogue « Paramètres de maillage » pour améliorer la précision des diagrammes de résultats.

3 Division des barres

Position de la poutre résultante

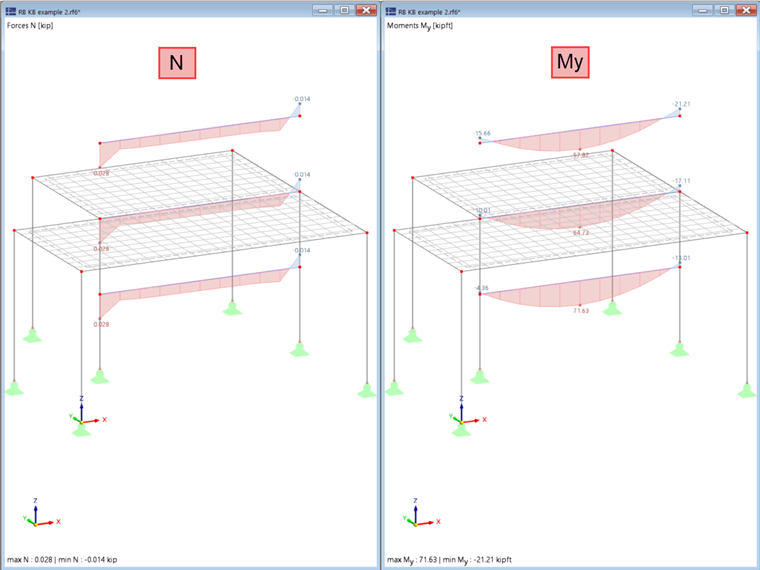

Pour les efforts internes N, V_y, et V_z, la distance parallèle de la poutre résultante au centre de gravité des « Objets inclus » n’a pas d'importance. Par conséquent, si seuls les efforts normaux et tranchants doivent être évaluées, la poutre résultante peut être modélisée sur ou au-dessus de la structure pour obtenir un affichage clair.

Cependant, pour les efforts internes M_t, M_y, et M_z, il est crucial de placer la poutre résultante au centre de gravité des objets inclus. Si la poutre résultante n’est pas placée au centre de gravité, les efforts normaux aux points maillés EF sont transférées à l’axe de la poutre résultante. Ce transfert génère des moments supplémentaires égaux à l’effort normal multipliée par la distance perpendiculaire à l’axe de la poutre résultante.

4 Position de la poutre résultante
