Zadání

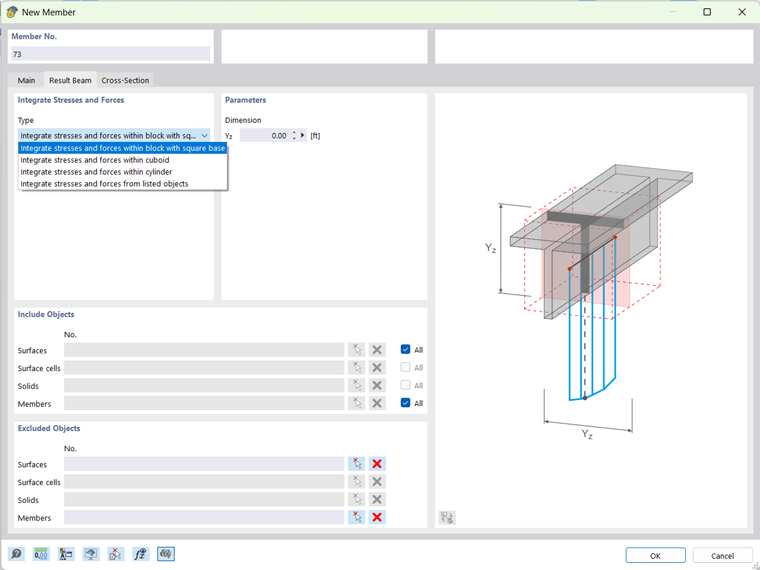

Po výběru typu prutu „Výsledkový prut/výsledková linie“ je třeba stanovit další parametry. Pro zadání oblastí integrace napětí a sil máme k dispozici čtyři možnosti:
- V bloku se čtvercovou základnou: Pro integraci se použije čtvercová plocha, jejíž těžiště leží v ose prutu.
- Uvnitř kvádru: Uvažuje se obdélníková plocha integrace, jejíž těžiště se může měnit.
- Uvnitř válce: Použije se kruhová integrační plocha, jejíž těžiště se nachází v ose prutu.
- Z uvedených objektů: Vyhodnotí se pouze prvky, které se uvádí v seznamu „Zahrnout objekty” a které se nacházejí v oblasti možného působení (viz obrázek 2).
Pokud oblast integrace zasahuje i objekty, které se zohledňovat nemají, lze tyto objekty zadat v seznamu jako „Vyloučené objekty“.
Oblast působení výsledkového prutu /výsledkové linie
Výsledkový prut /výsledková linie přináší pouze výsledky pro prvky, které leží v kolmé ose od počátku po konec prutu. Prvky vně daných hranic se nezohlední.

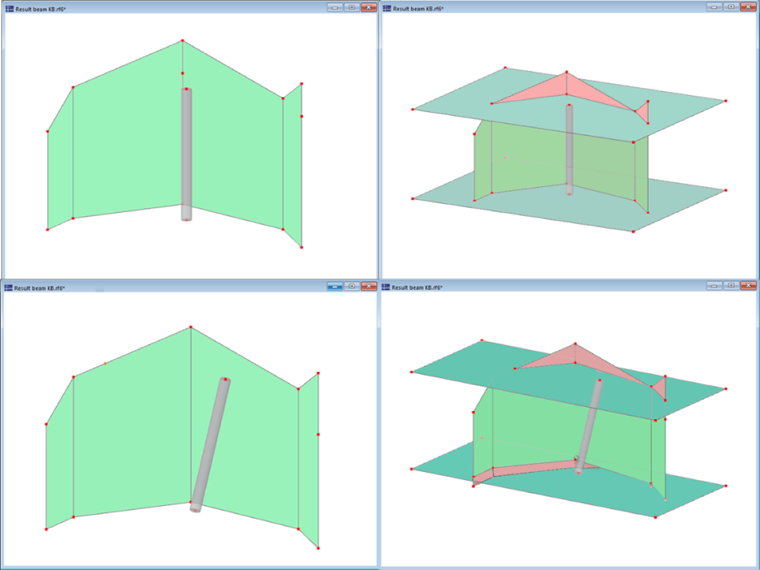

Znázornění vidíme na obrázku 2: Výsledky neplatí pro oblasti vyznačené červeně. Tyrkysové oblasti byly modelovány ručně jako pomocné oblasti a znázorňují hranice výsledkového prutu.
Průřez
Pro stanovení vnitřních sil na prutu není důležité, jaký průřez se použije. Pokud má výsledkový prut sloužit pouze ke stanovení vnitřních sil, lze použít jakýkoli průřez. Místo prutu lze přitom použít „výsledkovou linii”.
Pokud se ovšem mají provést další posouzení v přídavných modulech, jako jsou Posouzení ocelových konstrukcí nebo Posouzení železobetonových konstrukcí, hraje průřez důležitou roli a měl by se přesně zadat.
Výsledky při nastavení dělení prutu

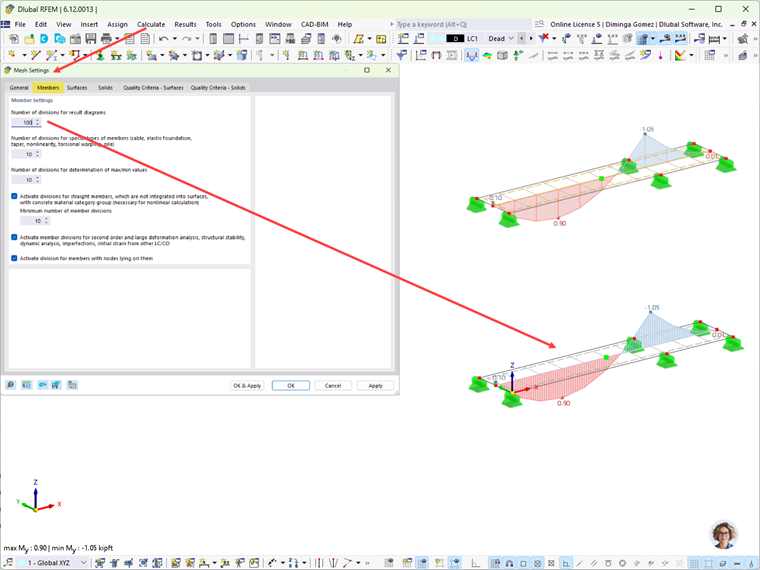

Vzhledem k tomu, že rozdělení vnitřních sil nemusí být příliš spolehlivé, měl by se v dialogu „Nastavení sítě“ stanovit vyšší počet dělení pro větší přesnost průběhů výsledků.
Poloha výsledkového prutu/výsledkové linie

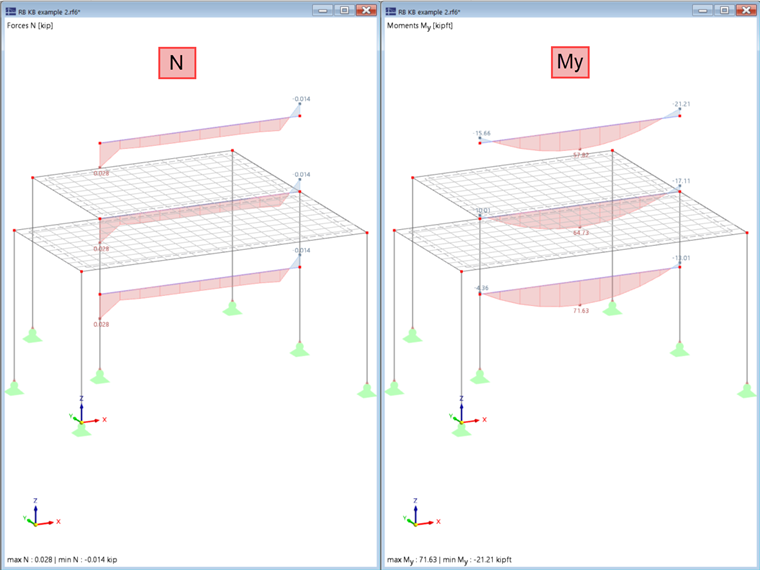

Pro vnitřní síly N, Vy a Vz nehraje vzdálenost výsledkového prutu/výsledkové linie k těžišti žádnou roli. Pokud se tedy mají vyhodnotit pouze normálové a posouvající síly, může se výsledkový prut/výsledková linie modelovat na konstrukci nebo nad konstrukcí, abychom dosáhli přehledného znázornění.
Pro vnitřní síly Mt, My a Mz je ovšem klíčové umístit výsledkový prut/výsledkovou linii do těžiště zahrnutých objektů. Pokud se výsledkový prut/výsledková linie neumístí do těžiště, přenesou se normálové síly v bodech sítě KP na osu prutu. Tento přenos vyvolává přídavné momenty, které odpovídají normálové síle vynásobené svislou vzdáleností k ose výsledkového prutu/výsledkové linie.
