Eingabe

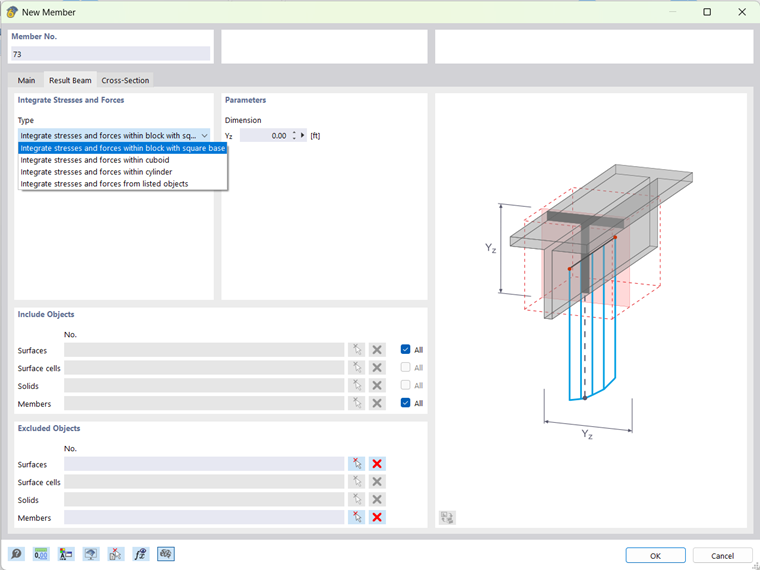

Nach Auswahl des Stabtyps „Ergebnisstab/-linie“ müssen zusätzliche Parameter festgelegt werden. Für die Definition der Integrationsbereiche für Spannungen und Kräfte stehen vier Optionen zur Verfügung:
- Innerhalb eines Blocks mit quadratischer Basis: Eine quadratische Integrationsfläche wird verwendet, deren Schwerpunkt in der Stabachse liegt.
- Innerhalb eines Quaders: Eine rechteckige Integrationsfläche wird verwendet, deren Schwerpunkt variieren kann.
- Innerhalb eines Zylinders: Eine kreisförmige Integrationsfläche wird verwendet, deren Schwerpunkt sich in der Stabachse befindet.
- Aus aufgelisteten Objekten: Es werden nur die Elemente zur Auswertung herangezogen, die in der Liste „Objekte einschließen” aufgeführt sind und sich innerhalb des möglichen Wirkungsbereichs befinden (siehe Bild 2).
Wenn der Integrationsbereich Objekte überlappt, die nicht berücksichtigt werden sollen, können diese Objekte in der Liste „Ausgeschlossene Objekte“ definiert werden.
Wirkungsbereich des Ergebnisstabs/der Ergebnislinie
Der Ergebnisstab/die Ergebnislinie kann nur Ergebnisse für die Elemente liefern, die sich innerhalb einer rechteckigen Achse zwischen dem Stabanfang und -ende befinden. Elemente außerhalb dieser Grenzen werden nicht berücksichtigt.

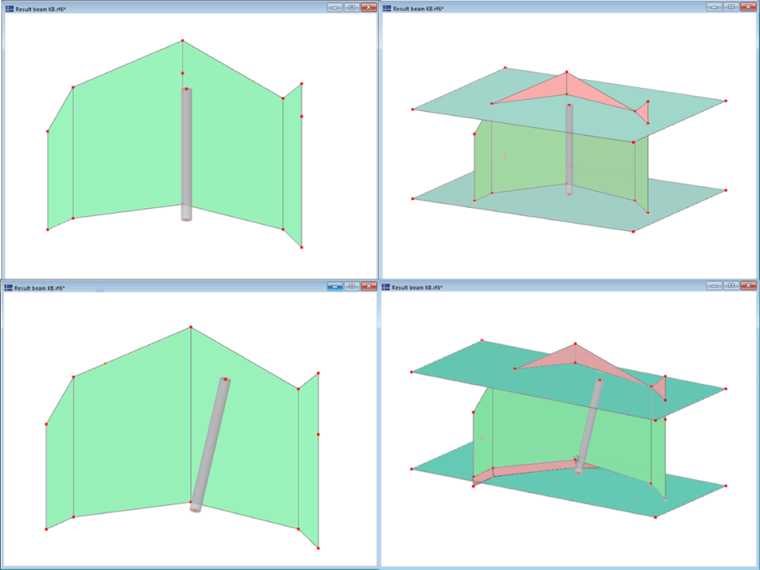

Dies ist in Bild 2 dargestellt: Die Ergebnisse gelten nicht für die rot markierten Bereiche. Die türkisfarbenen Bereiche wurden manuell als Hilfsbereiche modelliert und stellen die Grenzen des Ergebnisstabs dar.
Querschnitt
Für die Ermittlung der Schnittgrößen des Stabs ist es unerheblich, welcher Querschnitt verwendet wird. Wenn der Ergebnisstab nur zur Ermittlung der Schnittgrößen verwendet wird, kann jeder beliebige Querschnitt angewendet werden. Alternativ können Sie stattdessen eine „Ergebnislinie” verwenden.
Wenn jedoch weitere Bemessungen mit Zusatzmodulen wie Stahlbemessung oder Betonbemessung durchgeführt werden sollen, spielt der Querschnitt eine wichtige Rolle und sollte genau definiert werden.
Stabteilungsergebnisse
Da die Verteilung der Schnittgrößen möglicherweise nicht sehr zuverlässig ist, wird empfohlen, im Dialog „Netz-Einstellungen“ eine höhere Anzahl von Stabteilungen festzulegen, um die Genauigkeit der Ergebnisdiagramme zu verbessern.
Position des Ergebnisstabs/der Ergebnislinie

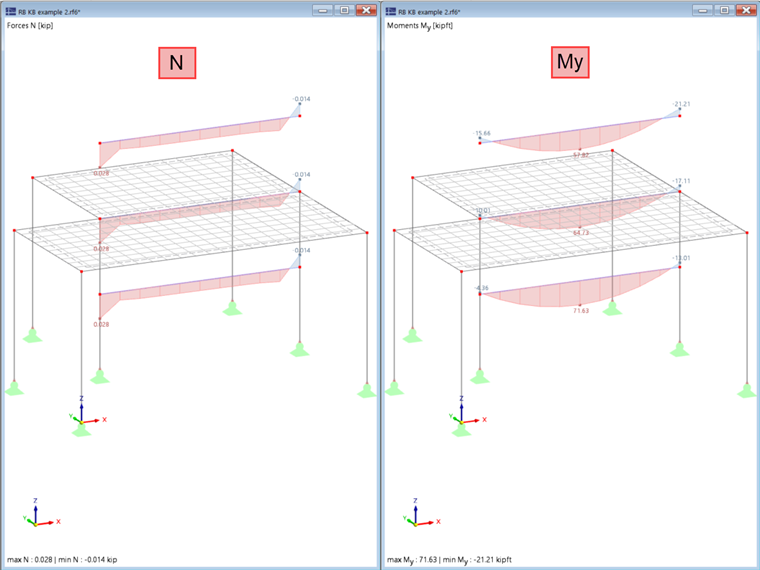

Für die Schnittgrößen N, Vy und Vz spielt der parallele Abstand des Ergebnisstabs/der Ergebnislinie zum Schwerpunkt der eingeschlossenen Objekte keine Rolle. Wenn also nur die Normal- und Querkräfte ausgewertet werden sollen, kann der Ergebnisstab/die Ergebnislinie auf oder über der Konstruktion modelliert werden, um eine übersichtliche Darstellung zu erzielen.
Für die Schnittgrößen Mt, My und Mz ist es jedoch entscheidend, den Ergebnisstab/die Ergebnislinie im Schwerpunkt der eingeschlossenen Objekte zu platzieren. Wenn der Ergebnisstab/die Ergebnislinie nicht im Schwerpunkt platziert wird, werden die Normalkräfte an den FE-Netzpunkten auf die Stabachse übertragen. Diese Übertragung erzeugt zusätzliche Momente, die der Normalkraft multipliziert mit dem senkrechten Abstand zur Ergebnisstab-/Ergebnislinienachse entsprechen.
