Dane wejściowe

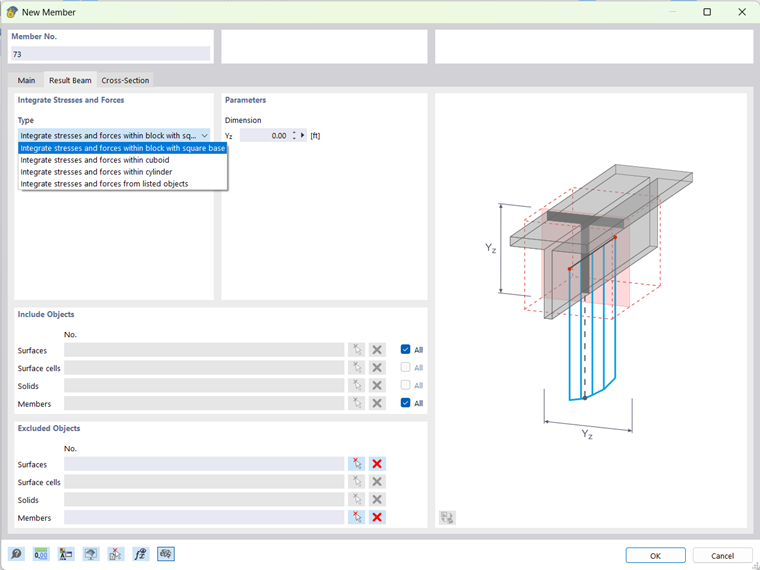

Po wybraniu typu pręta "Belka/Linia wynikowa", konieczne jest ustawienie dodatkowych parametrów. Dostępne są cztery opcje definiowania obszarów integracji dla naprężeń i sił:
- W bloku z kwadratową podstawą: Stosowany jest kwadratowy obszar integracji, którego środek ciężkości znajduje się w osi pręta.
- W prostopadłościanie: Stosowany jest prostokątny obszar integracji, którego środek ciężkości może się różnić.
- W cylindrze: Stosowany jest okrągły obszar integracji, którego środek ciężkości znajduje się w osi pręta.
- Z wymienionymi obiektami: Do oceny używane są tylko te elementy, które znajdują się na liście "Uwzględnij obiekty" i mieszczą się w możliwym obszarze efektywnym (patrz Rysunek 2).
Jeśli obszar integracji zachodzi na obiekty, które nie powinny być uwzględniane, można je zdefiniować na liście "Wykluczone obiekty".
Obszar efektywny belki/linii wynikowej
Belka/linia wynikowa może dostarczać wyników tylko dla elementów znajdujących się w prostokątnej osi od początku do końca pręta. Żaden z elementów poza tymi granicami nie jest uwzględniany.

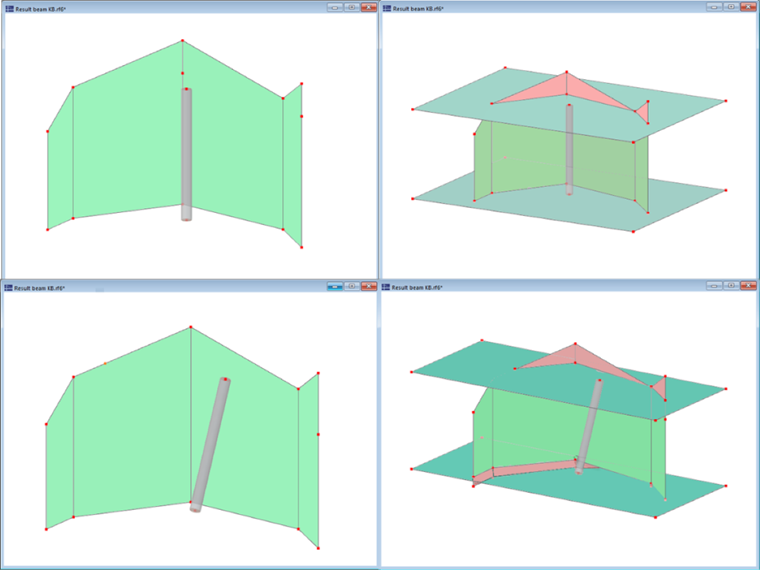

Jest to zilustrowane na Rysunku 2: Wyniki nie dotyczą obszarów oznaczonych na czerwono. Obszary zaznaczone kolorem turkusowym zostały ręcznie zamodelowane jako pomocnicze i reprezentują granice belki wynikowej.
Przekrój
Do wyznaczania sił wewnętrznych pręta nie ma znaczenia, jaki przekrój jest używany. Jeśli belka wynikowa jest używana tylko do wyznaczania sił wewnętrznych, można zastosować dowolny przekrój. Alternatywnie można użyć "Linii wynikowej".
Jednakże, jeśli mają zostać przeprowadzone dalsze badania przy użyciu modułów dodatkowych, takich jak Projektowanie konstrukcji stalowych czy Projektowanie konstrukcji betonowych, przekrój odgrywa ważną rolę i powinien być precyzyjnie zdefiniowany.
Wyniki podziału pręta

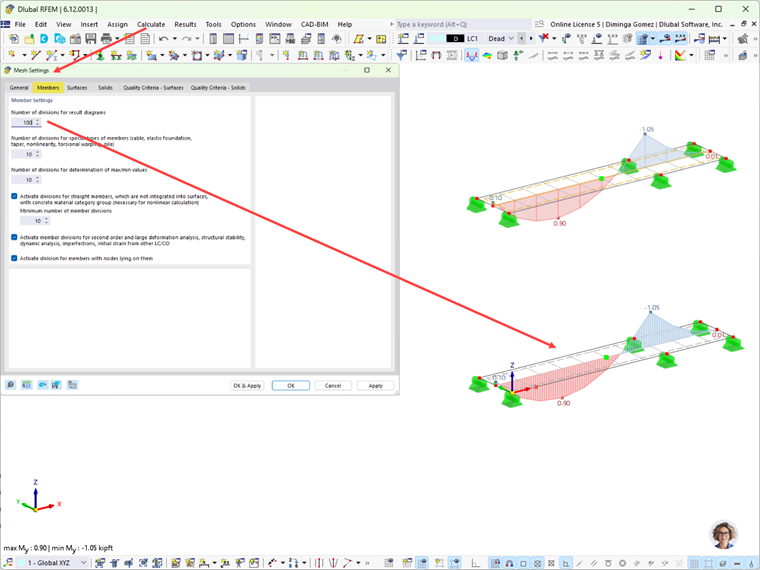

Ponieważ rozkład sił wewnętrznych może nie być bardzo wiarygodny, zaleca się ustawienie większej liczby podziałów pręta w oknie dialogowym "Ustawienia siatki", aby poprawić dokładność wykresów wyników.
Pozycja belki/Linii wynikowej

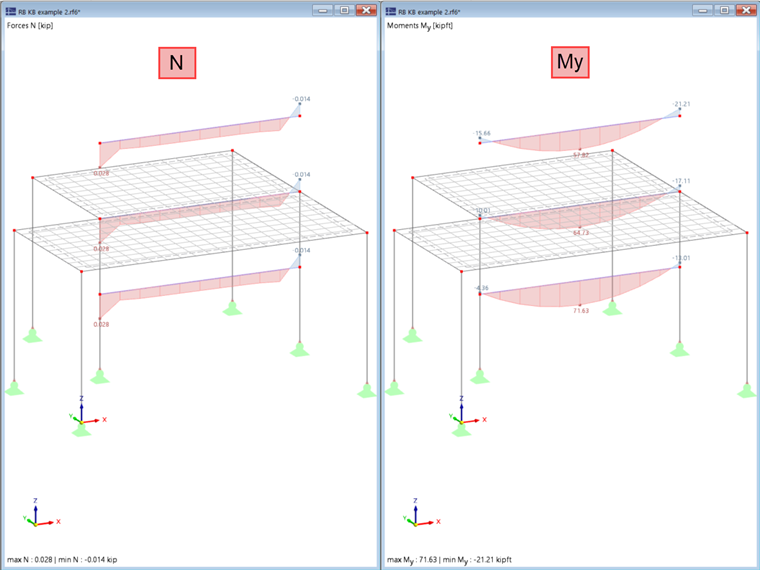

Dla sił wewnętrznych N, Vy, i Vz, równoległa odległość belki/wynikowej linii do środka ciężkości "Uwzględnionych obiektów" nie ma znaczenia. Dlatego, jeśli mają być oceniane tylko siły osiowe i ścinające, belka/linia wynikowa może być modelowana na konstrukcji lub nad nią, aby osiągnąć przejrzyste wyświetlanie.
Jednak dla sił wewnętrznych Mt, My, i Mz, kluczowe jest umieszczenie belki/linii wynikowej w środku ciężkości uwzględnionych obiektów. Jeśli belka/linia wynikowa nie zostanie umieszczona w środku ciężkości, siły osiowe na punktach siatki MES są przenoszone do osi pręta. To przenoszenie generuje dodatkowe momenty równe sile osiowej pomnożonej przez prostopadłą odległość do osi belki/linii wynikowej.
