RFEM 中结果梁的使用

输入

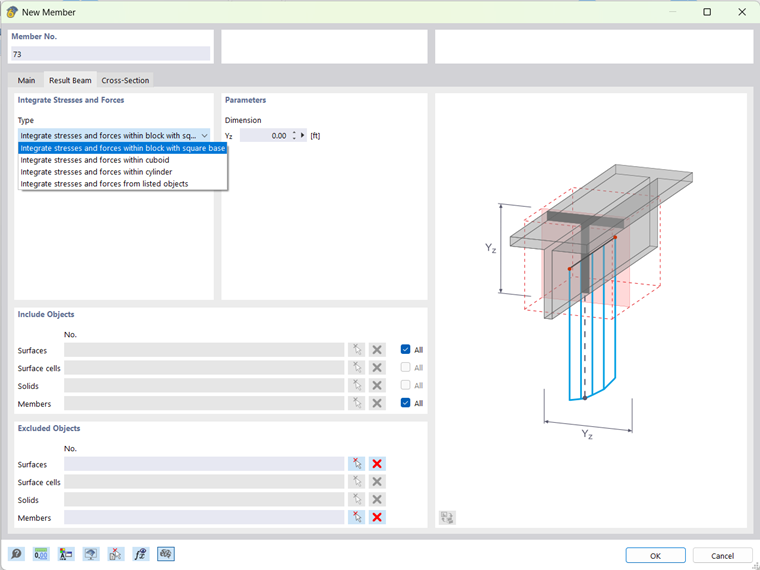

选择“结果梁/结果线”杆件类型后，需设置相关参数。定义应力和内力积分区域时，有以下四种选项：

• 方形基底的块： 采用正方形积分区域，其重心位于杆件轴线上。

• 立方体内： 采用矩形积分区域，其重心位置可以变化。

• 圆柱体内： 采用圆形积分区域，其重心位于杆件轴线上。

• 从所列对象： 仅对同时存在于“包括对象”列表且位于作用区域内的单元进行求值（参见图2）。

若积分区域覆盖了不应考虑的对象，可将这些对象定义在“不包含的对象”列表中。

1 新建杆件 - 结果梁

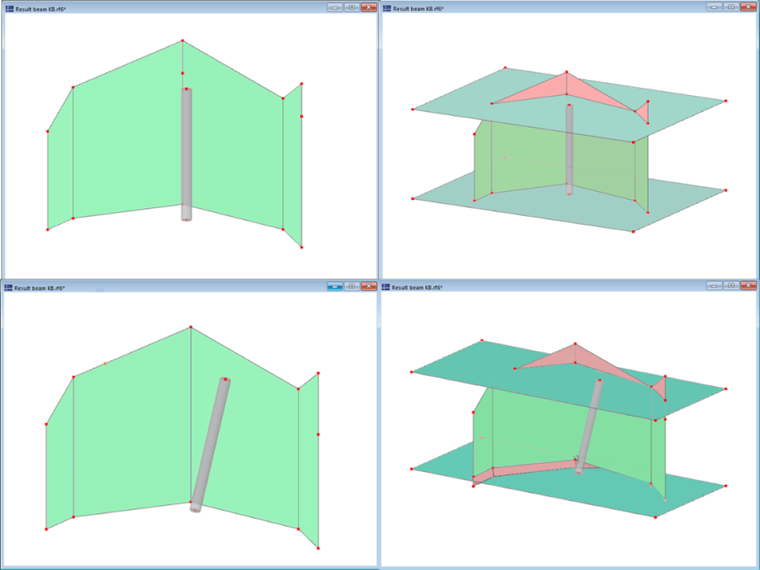

结果梁/结果线的作用区域

结果梁/结果线只能提供位于其起点与终点之间的矩形轴向范围内的单元结果。超出该范围的单元将不会被考虑。

如图2所示：结果不适用于红色标记区域。蓝绿色区域是手动建模的辅助区域，用以标示结果梁的边界。

2 有效面积

截面

在计算杆件的内力时，选用何种截面并不重要。如果结果梁仅用于计算内力，则可采用任意截面。或者，您也可以使用“结果线”代替。

但是，如果后续要使用“钢结构设计”或“混凝土设计”等模块进行设计校核，则截面起着重要作用，应进行精确定义。

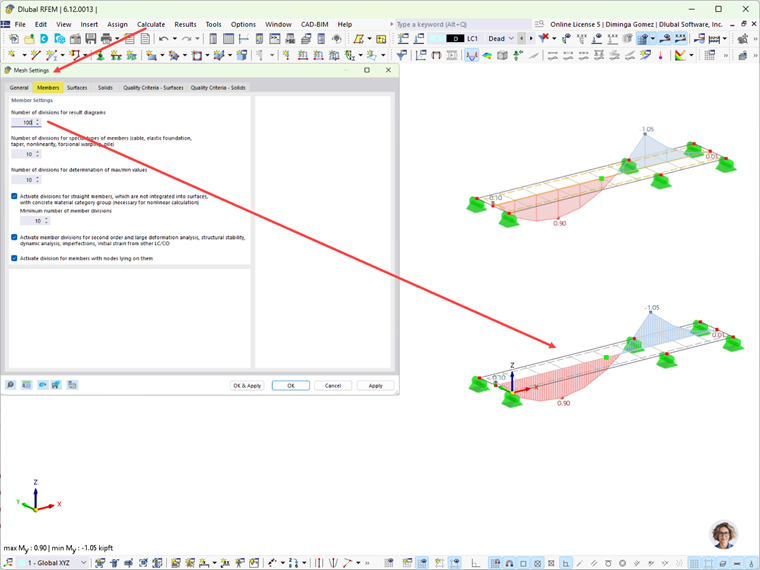

杆件分段结果

当杆件分段较少时，内力结果的准确性和稳定性可能受到影响，因此建议在“网格设置” 适当增加杆件分段数量，以获得更精确的内力图。

3 杆件划分

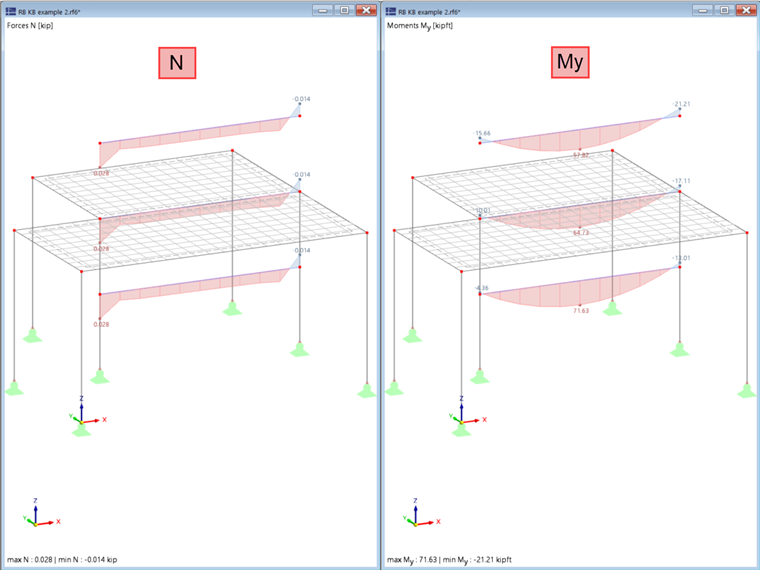

结果梁/结果线的位置

对于轴力（N）、剪力（V_y、V_z），结果梁/结果线与其“包括对象”的重心之间的平行偏移距离不影响计算结果。因此，若仅需评估轴力和剪力，可将结果梁/结果线建模在结构之上或外部，以获得更清晰的显示效果。

但对于扭矩（M_t）和弯矩（M_y、M_z），结果梁/结果线必须放置于所包含对象的重心位置。若未放置在重心处，有限元网格节点处的轴力在传递到杆件轴线时，会产生附加弯矩，其大小等于轴力乘以作用点到结果梁/结果线轴线的垂直距离。

4 结果梁位置
