Entrada

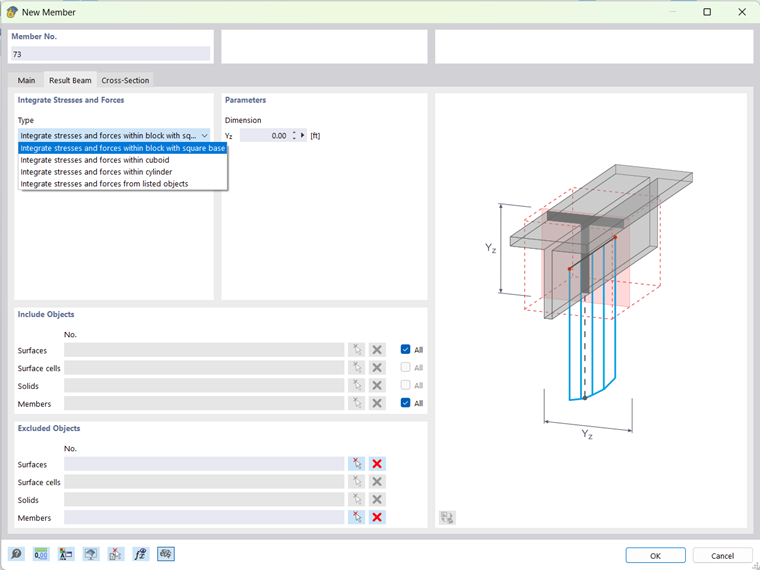

Após selecionar o tipo de barra "Barra/Linha de resultados", é necessário definir parâmetros adicionais. Existem quatro opções disponíveis para definir as áreas de integração para tensões e forças:
- Num bloco com base quadrada: é utilizada uma área de integração quadrada, cujo centro de gravidade está localizado no eixo do barra.
- Num cuboide: é utilizada uma área de integração retangular, cujo centro de gravidade pode variar.
- Num cilindro: é utilizada uma área de integração circular, cujo centro de gravidade está localizado no eixo da barra.
- A partir de objetos listados: apenas são utilizados os elementos para avaliação que estão na lista de "Incluir objetos" e estão dentro da possível área efetiva (ver Imagem 2).
Se a área de integração sobrepõe os objetos que não devem ser considerados, esses objetos podem ser definidos na lista "Objetos excluídos".
Área efetiva da barra/linha de resultados
A barra/linha de resultados só pode fornecer resultados dos elementos localizados dentro de um eixo retangular do início e do fim da barra. Os elementos fora desses limites não são considerados.

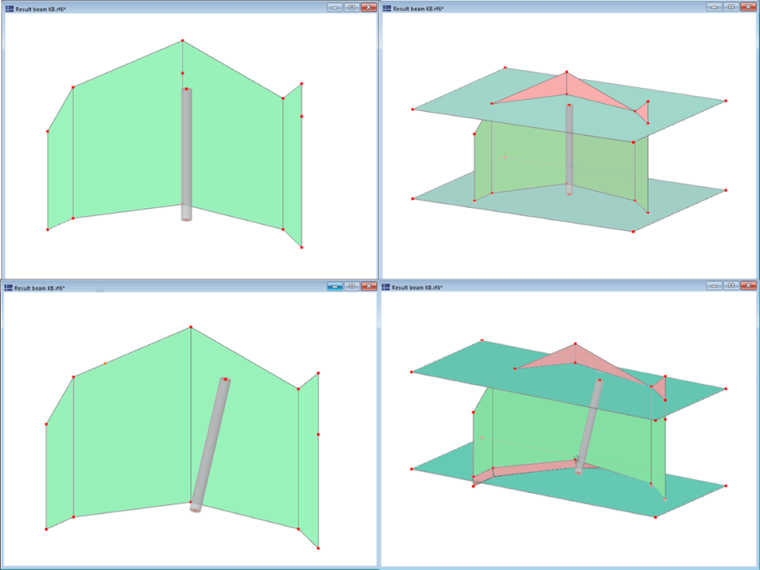

Isso é ilustrado na Imagem 2: os resultados não se aplicam às áreas marcadas a vermelho. As áreas turquesa foram modeladas manualmente como áreas auxiliares e representam os limites da barra de resultados.
Secção transversal
Para determinar os esforços internos da barra, é irrelevante a secção transversal que é utilizada. Se a barra de resultados for utilizada apenas para determinar esforços internos, qualquer secção transversal pode ser aplicada. Alternativamente, pode utilizar uma "Linha de resultados".
No entanto, se forem realizados outros dimensionamentos utilizando módulos como o Dimensionamento de aço ou Dimensionamento de betão, a secção transversal desempenha um papel importante e deve ser definida com precisão.
Resultados da divisão da barra

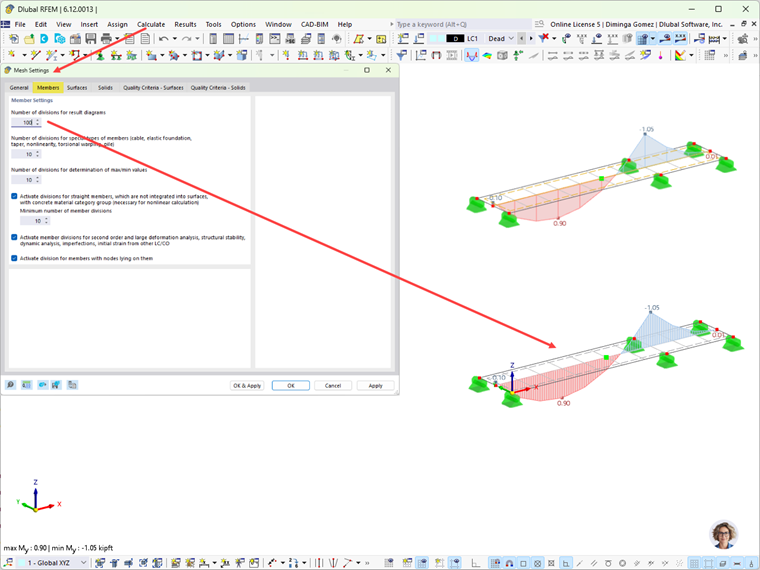

Como a distribuição dos esforços internos pode não ser muito confiável, recomenda-se definir um número maior de divisões de barra na caixa de diálogo "Configuração da malha" para melhorar a precisão dos diagramas de resultados.

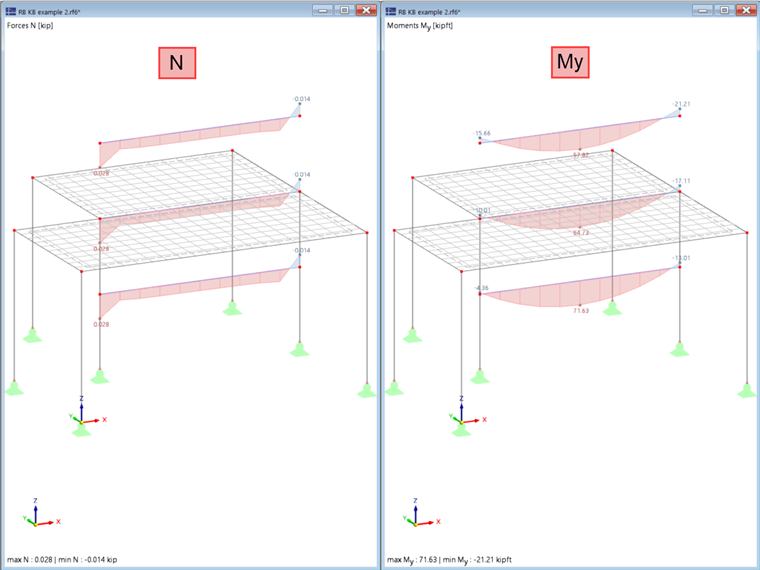

Posição da barra/linha de resultados
Para os esforços internos N, Vy e Vz, a distância paralela da barra/linha de resultados ao centro de gravidade de "Incluir objetos" não importa. Portanto, se for para avaliar apenas as forças axiais e de corte, a barra/linha de resultados pode ser modelada sobre ou acima da estrutura para obter uma visualização clara.
No entanto, para os esforços internos Mt, My e Mz, é crucial posicionar a barra/linha de resultados no centro de gravidade dos objetos incluídos. Se a barra/linha de resultados não estiver posicionada no centro de gravidade, as forças axiais nos pontos da malha EF são transferidas para o eixo da barra. Esta transferência gera momentos adicionais iguais à força axial multiplicada pela distância perpendicular ao eixo da barra/linha de resultados.
