Entrada de datos

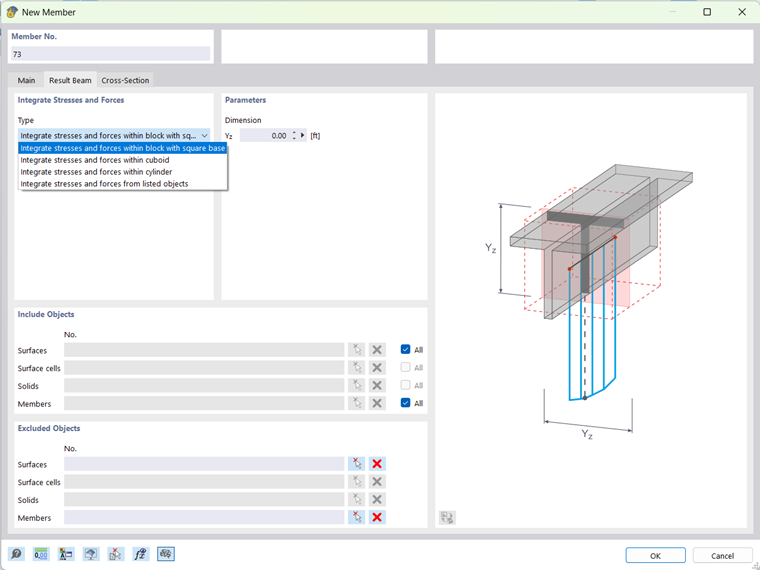

Después de seleccionar el tipo de barra "Viga o línea de resultados", es necesario establecer parámetros adicionales. Hay cuatro opciones disponibles para definir las áreas de integración para tensiones y fuerzas:
- En un bloque con base cuadrada: se utiliza un área de integración cuadrada, cuyo centroide está ubicado en el eje de la barra.
- En un ortoedro: se utiliza un área de integración rectangular, cuyo centroide puede variar.
- En un cilindro: se utiliza un área de integración circular, cuyo centroide está ubicado en el eje de la barra.
- De objetos listados: solo se utilizan aquellos elementos para la evaluación que están en la lista de "Incluir objetos" y que se encuentran dentro del área eficaz posible (ver Imagen 2).
Si el área de integración se superpone a los objetos que no deben considerarse, estos objetos pueden definirse en la lista de "Objetos excluidos".

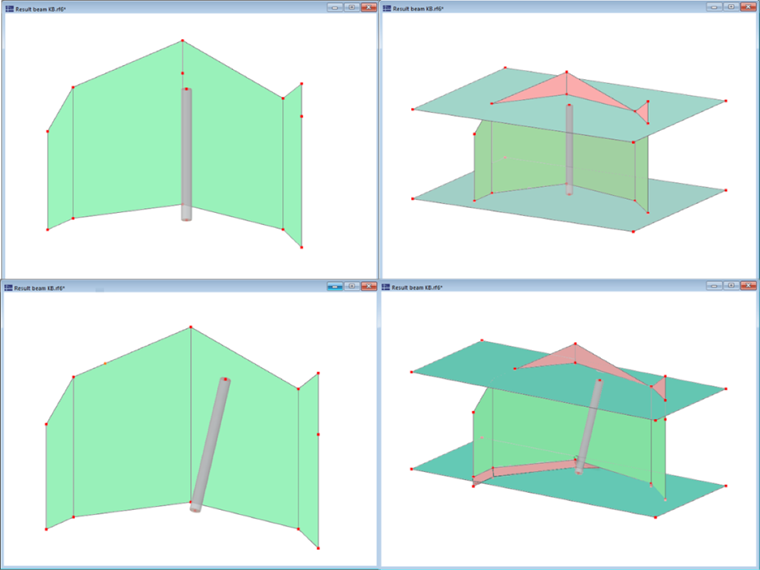

Área eficaz viga o línea de resultados
La viga o línea de resultados solo puede proporcionar resultados de los elementos ubicados dentro de un eje rectangular desde el inicio hasta el final del miembro. Ninguno de los elementos fuera de estos límites es considerado.
Esto se ilustra en la Imagen 2: Los resultados no se aplican a las áreas marcadas en rojo. Las áreas turquesas se modelaron manualmente como áreas auxiliares y representan los límites de la viga de resultados.
Sección transversal
Para determinar los esfuerzos internos de la barra, es irrelevante qué sección transversal se utiliza. Si la viga de resultados solo se utiliza para determinar esfuerzos internos, se puede aplicar cualquier sección transversal. Alternativamente, se puede usar una "Línea de resultados" en su lugar.
Sin embargo, si se va a realizar un diseño adicional utilizando complementos como Cálculo de acero o Cálculo de hormigón, la sección transversal desempeña un papel importante y debe definirse con precisión.

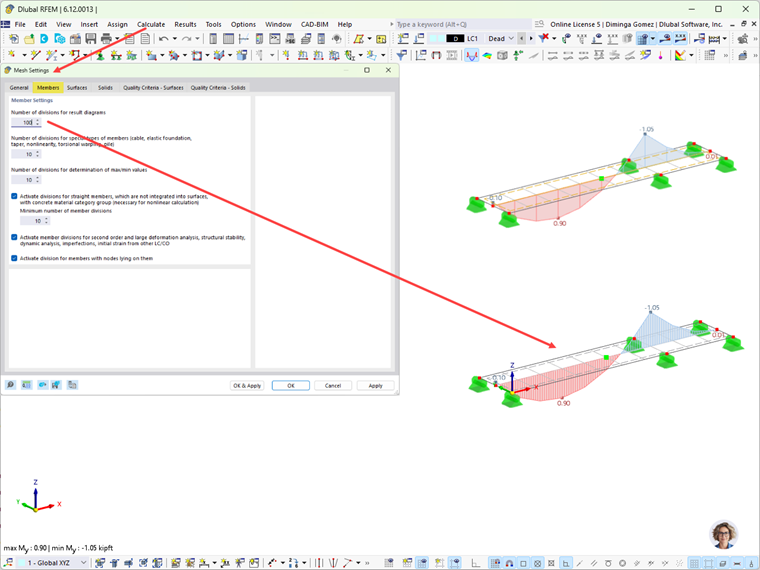

Resultados de la división de la barra
Dado que la distribución de esfuerzos internos puede no ser muy fiable, se recomienda establecer un mayor número de divisiones de la barra en el cuadro de diálogo "Configuración de malla" para mejorar la precisión de los diagramas de resultados.

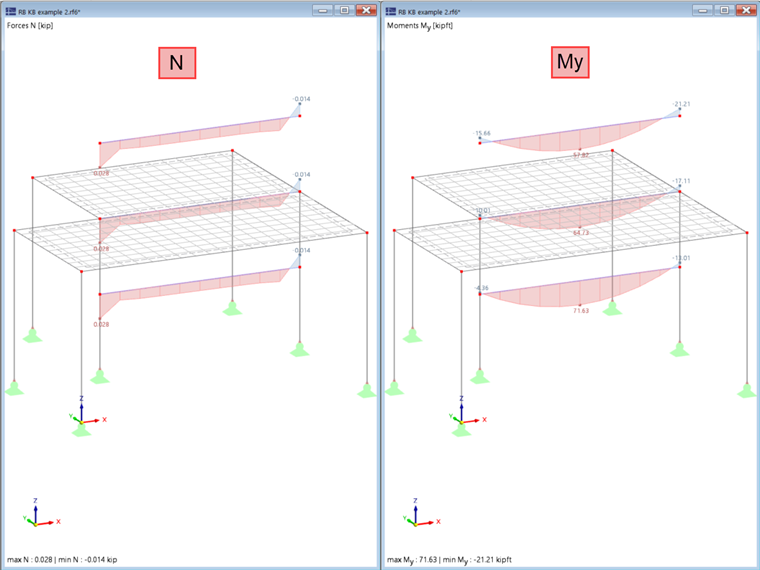

Posición de la viga o línea de resultados
Para los esfuerzos internos N, Vy y Vz, no importa la distancia paralela de la viga o línea de resultados al centroide de "Incluir objetos". Por lo tanto, si solo se van a evaluar las fuerzas axiles y de corte, la viga o línea de resultados se puede modelar sobre la estructura para lograr una visualización clara.
Sin embargo, para los esfuerzos internos Mt, My y Mz, es crucial colocar la viga o línea de resultados en el centroide de los objetos incluidos. Si la viga o línea de resultados no se coloca en el centroide, las fuerzas axiles en los puntos de malla EF se transfieren al eje de la barra. Esta transferencia genera momentos adicionales iguales a la fuerza axil multiplicada por la distancia perpendicular al eje de la viga/línea de resultados.
