При выборе опорного узла или опирания стойки на железобетонную плиту продавливание можно определить непосредственно из опорной реакции либо из внутренних сил стойки. Однако если для проверки выбран узел в углу стены или на конце стены, то продавливание нельзя определить непосредственно из опорной реакции либо из внутренних усилий в присоединённых стенах.

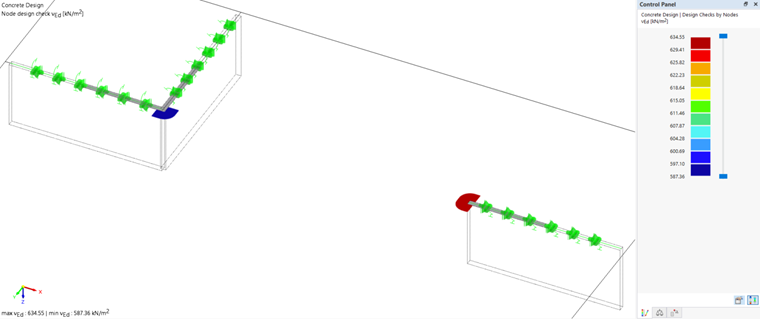

Определение продавливающей нагрузки у концов стен и в углах стен
В принципе, продавливающая нагрузка у концов стен и в углах стен определяется не из опорных реакций либо внутренних усилий в присоединяемых стенах, а из внутренних усилий плиты, подлежащей расчету. Такой подход имеет преимущество, поскольку влияние одиночных пиков напряжений в непосредственной области узла в значительной степени уменьшается. Одновременно таким образом можно учитывать также продавливание вследствие чистых линейных нагрузок, например от примыкающих стеновых диафрагм.
При выборе точки продавливания RFEM 6 автоматически создает критический контрольный периметр на расстоянии 2,0 d согласно разделу 6.4.2 [1].

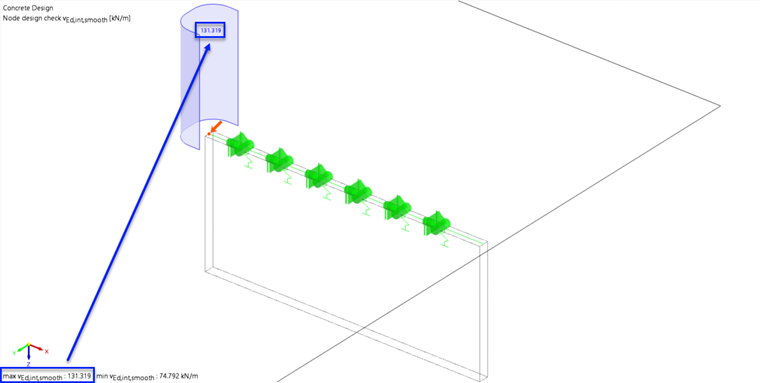

Для определения продавливающей нагрузки в Add-On 'Железобетонный расчет' автоматически создается сечение вдоль критического контрольного периметра, чтобы оценить соответствующие внутренние усилия плиты. Для выполнения проверки при этом используется внутренняя сила vEd,int,geglättet из RFEM.
По умолчанию в RFEM 6 для концов стен и углов стен предварительно задана опция сглаженное распределение поперечной силы по длине критического контрольного периметра. При этом для определения действующей поперечной силы принимается усредненное распределение поперечной силы вдоль критического контрольного периметра.
Влияние эксцентриситета нагрузки затем учитывается с помощью коэффициента увеличения нагрузки β. Для его определения в RFEM 6 доступны различные методы:
- Определение по полностью пластическому распределению касательных напряжений согласно разделу 6.4.3 (3) [1]
- Принятие постоянных коэффициентов согласно разделу 6.4.3 (6) [1]
- Пользовательское задание индивидуального коэффициента увеличения нагрузки
Действующая поперечная сила VEd определяется как:
VEd = u1 ⋅ vEd,int,geglättet
где:
- u1 = длина критического контрольного периметра
- vEd,int,geglättet = сглаженная поперечная сила вдоль критического контрольного периметра

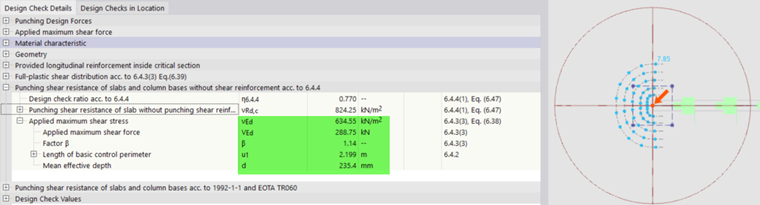

Для показанного примера получаем:
VEd = 2,199 m ⋅ 131,319 kN/m ≈ 288,97 kN
Альтернативное выполнение проверки с vEd,int,max

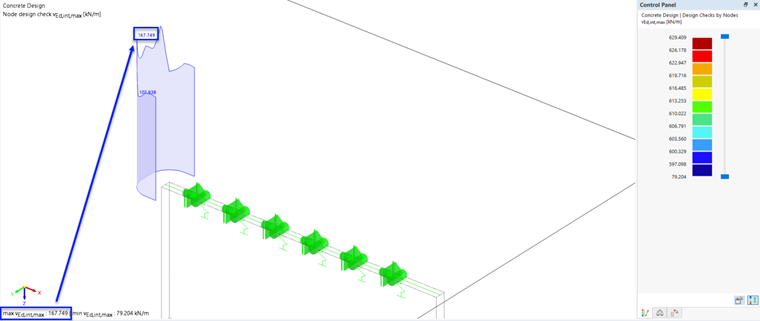

В качестве альтернативы в RFEM 6 в Add-On 'Железобетонный расчет' можно выбрать опцию несглаженное распределение поперечной силы вдоль критического контрольного периметра. В этом случае действующая поперечная сила VEd определяется на основе максимальной поперечной силы vEd,int,max вдоль критического контрольного периметра.
Поскольку здесь уже непосредственно принимается максимальное значение поперечной силы, дополнительно нельзя использовать коэффициент увеличения нагрузки β для учета эксцентриситета нагрузки.
