Stanovení zatížení na protlačení na koncích a v rozích stěn v programu RFEM 6

Jakmile vybereme uzlovou podporu nebo připojení sloupu k železobetonové desce, lze zatížení na protlačení odvodit přímo z reakce v podpoře nebo z vnitřních sil ve sloupu. Pokud ovšem pro posouzení zvolíme uzel v rohu nebo na konci stěny, nelze zatížení na protlačení stanovit přímo z reakce v podpoře ani z vnitřních sil v připojených stěnách.

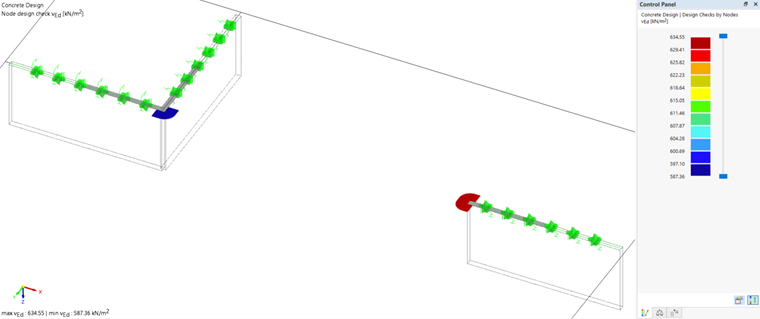

Působící smykové napětí na konci a v rohu stěny

Stanovení zatížení na protlačení na koncích nebo v rozích stěn

Zatížení na protlačení na koncích a v rozích stěn se v zásadě neurčuje z reakcí v podpoře ani z plošných vnitřních sil připojených stěn, nýbrž stanoví se na základě plošných vnitřních sil v posuzované desce. Tento přístup má tu výhodu, že se při něm do značné míry minimalizuje vliv singularit napětí v bezprostředním okolí uzlu. Zároveň lze touto metodou uvažovat protlačení vlivem čistě liniového zatížení, například od připojených stěn.

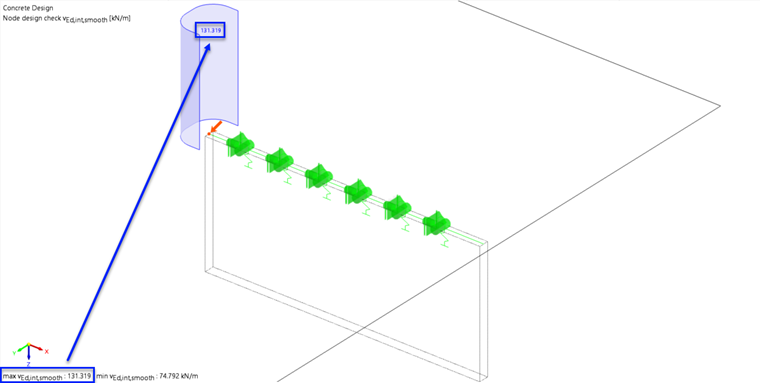

Průměrná smyková síla podél základního kontrolovaného obvodu

Jakmile se vybere bod pro posouzení na protlačení, program RFEM 6 automaticky vygeneruje základní kontrolovaný obvod ve vzdálenosti 2,0 d v souladu s článkem 6.4.2 [1].

Pro stanovení zatížení na protlačení se v addonu „Posouzení železobetonových konstrukcí“ automaticky vytvoří řez podél kontrolovaného obvodu pro vyhodnocení příslušných plošných vnitřních sil. Při posouzení se přitom použije hodnota plošné vnitřní síly v_{Ed,int,vyhlazená} z programu RFEM.

V programu RFEM 6 je pro konce a rohy stěn standardně předem nastavena možnost „vyhlazený průběh smykové síly podél kontrolovaného obvodu“. To znamená, že pro stanovení působící smykové síly se použije zprůměrovaná smyková síla podél kontrolovaného obvodu.

Vliv excentricity zatížení se následně zohledňuje součinitelem zvyšujícím zatížení β. K určení tohoto součinitele program RFEM 6 nabízí různé metody:

• Stanovení na základě plně plastického rozdělení smykového napětí podle článku 6.4.3 (3) [1]
• Použití konstantních součinitelů podle článku 6.4.3 (6) [1]
• Uživatelské zadání vlastního součinitele zvyšujícího zatížení

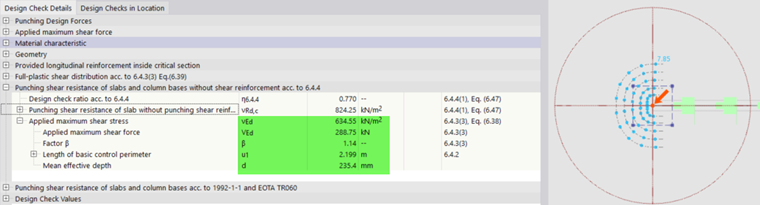

Stanovená vyhlazená smyková síla

Působící smyková síla V_Ed se stanoví jako:

V_Ed = u₁ ⋅ v_{Ed,int,vyhlazená}

kde:

• u₁ = délka základního kontrolovaného obvodu
• v_{Ed,int,vyhlazená} = vyhlazený průběh smykové síly podél základního kontrolovaného obvodu

V uvedeném příkladu vychází:

V_Ed = 2,199 m ⋅ 131,319 kN/m ≈ 288,97 kN

Alternativní posouzení s v_Ed,int,max

Uživatel má v programu RFEM 6 v addonu 'Posouzení železobetonových konstrukcí' dále možnost zvolit také nevyhlazený průběh smykové síly podél kontrolovaného obvodu. V tomto případě se působící smyková síla V_Ed určí na základě maximální smykové síly v_Ed,int,max podél kontrolovaného obvodu.

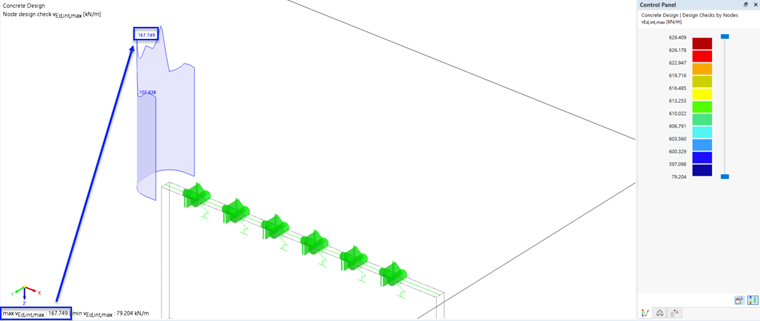

Maximální smyková síla podél základního kontrolovaného obvodu

Protože zde se již přímo uvažuje maximální hodnota smykové síly, nemá se již pro zohlednění excentricity zatížení uvažovat žádný součinitel zvyšující zatížení β.
