墙端和墙角冲切荷载确定 in RFEM 6

在选择节点支座或柱与钢筋混凝土楼板的连接时，冲切荷载可以直接由支座反力或柱的内力推导得出。但如果用于验算的是墙角处或墙端处的节点，则冲切荷载不能直接由支座反力或相连墙体中的板内力求得。

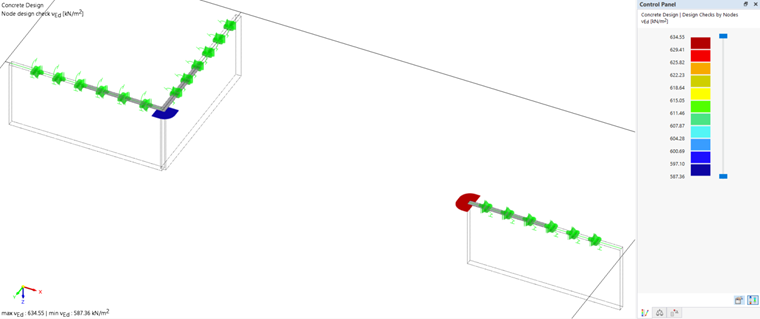

墙端和墙角处需承受的剪应力

墙端和墙角冲切荷载的确定

原则上，墙端和墙角处的冲切荷载不是由支座反力或相邻墙体的板内力确定，而是由待设计板的板内力确定。这样做的优点在于，可以最大限度地减小节点邻近区域单独应力峰值的影响。同时，借助这种方式也可以考虑由纯线荷载引起的冲切，例如来自相邻墙肢的线荷载。

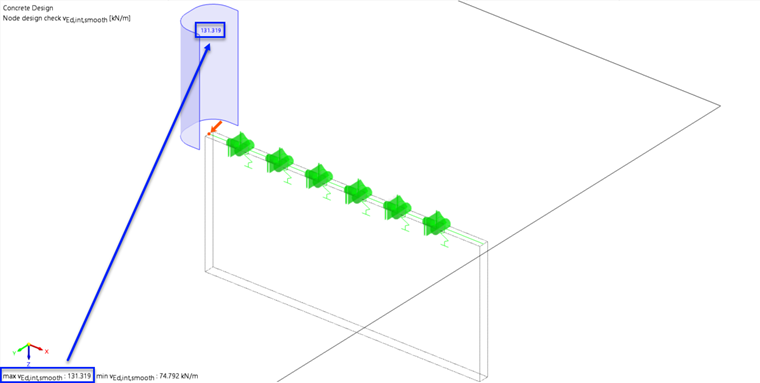

沿临界圆周切线的平均剪力

在选择一个冲切点时，RFEM 6 会根据第 6.4.2 节 [1] 自动生成一个距离为 2.0 d 的临界周边。

为确定冲切荷载，在附加模块“混凝土设计”中会自动沿临界周边建立一个截面，以便评估相关的板内力。用于验算时，采用 RFEM 中的板内力 v_{Ed,int,geglättet}。

默认情况下，在 RFEM 6 中针对墙端和墙角预设选项“沿临界周边长度平滑的剪力分布”。在此情况下，为确定作用剪力，采用沿临界周边的剪力平均分布。

随后通过荷载放大系数 β 考虑荷载偏心的影响。RFEM 6 提供了不同的方法来确定该系数：

• 按照第 6.4.3 (3) 节 [1] 通过全塑性剪应力分布确定
• 按照第 6.4.3 (6) 节 [1] 采用恒定系数
• 用户自定义输入单独的荷载放大系数

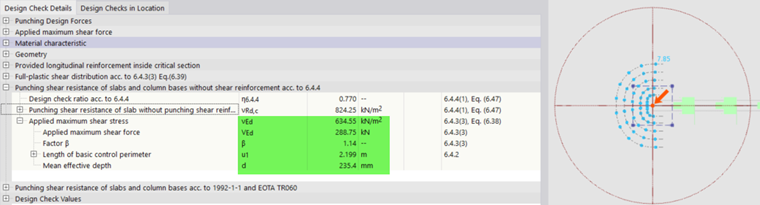

确定的平滑剪力

作用剪力 V_Ed 为：

V_Ed = u₁ ⋅ v_{Ed,int,geglättet}

其中：

• u₁ = 临界周边长度
• v_{Ed,int,geglättet} = 沿临界周边平滑后的剪力

对于所示示例，得到：

V_Ed = 2,199 m ⋅ 131,319 kN/m ≈ 288,97 kN

使用 v_Ed,int,max 的替代验算

或者，也可以在 RFEM 6 的附加模块“混凝土设计”中选择“沿临界周边的不平滑剪力分布”选项。在这种情况下，作用剪力 V_Ed 根据临界周边上的最大剪力 v_Ed,int,max 确定。

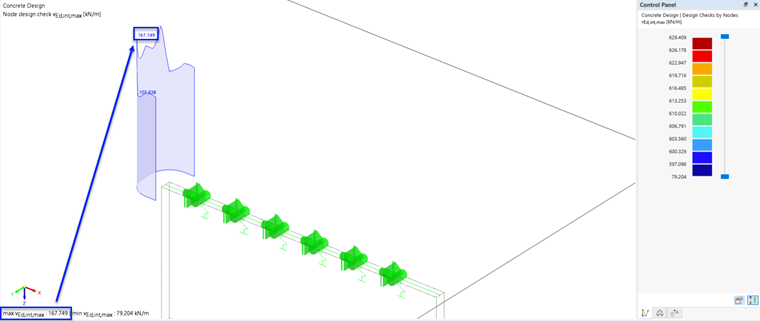

沿临界圆形截面的最大剪力

由于此时已直接采用最大剪力值，因此不得再使用荷载放大系数 β 来考虑荷载偏心。
