Al seleccionar un apoyo en nudo o una unión de pilar a un forjado de hormigón armado, la carga de punzonamiento puede derivarse directamente de la fuerza de apoyo o de los esfuerzos internos del pilar, respectivamente. Sin embargo, si para la verificación de diseño se selecciona un nudo en una esquina de muro o en un extremo de muro, la carga de punzonamiento no puede determinarse directamente a partir de la fuerza de apoyo o de los esfuerzos internos de la superficie en los muros conectados.

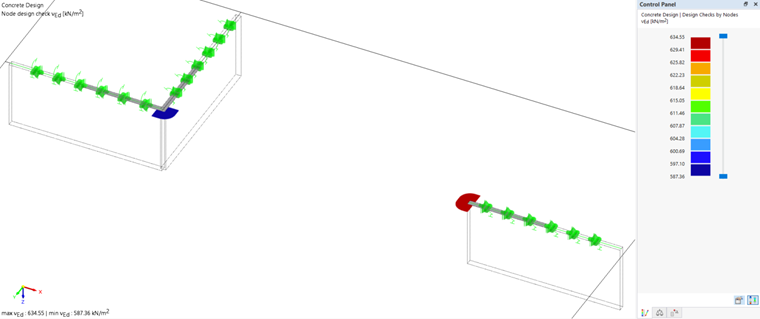

Determinación de la carga de punzonamiento en extremos y esquinas de muros
En principio, la carga de punzonamiento en extremos y esquinas de muros no se determina a partir de las fuerzas de apoyo o de los esfuerzos internos de las superficies de los muros adyacentes, sino a partir de los esfuerzos internos de superficie de la losa a dimensionar. Este procedimiento ofrece la ventaja de que la influencia de picos singulares de tensiones en la zona inmediata del nudo se reduce en gran medida. Al mismo tiempo, de este modo también puede considerarse el punzonamiento debido a cargas lineales puras, por ejemplo, procedentes de muros pantalla conectados.
Al seleccionar un punto de punzonamiento, RFEM 6 genera automáticamente un perímetro crítico a una distancia de 2d conforme al apartado 6.4.2 [1].
Para determinar la carga de punzonamiento, en el complemento "Cálculo de hormigón" se define automáticamente un corte a lo largo del contorno crítico para evaluar los esfuerzos internos de la superficie relevantes. Para la verificación se utiliza el esfuerzo interno de superficie vEd,int,smooth de RFEM.

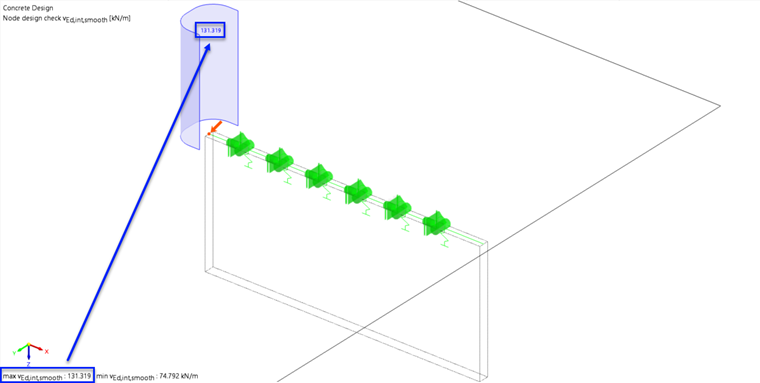

De forma predeterminada, en RFEM 6 para extremos y esquinas de muros está preseleccionada la opción distribución suavizada de la fuerza cortante a lo largo de la longitud del contorno crítico. En este caso, para la determinación del esfuerzo cortante actuante se adopta el recorrido medio de la fuerza cortante a lo largo del contorno crítico.
La influencia de las excentricidades de carga se tiene en cuenta posteriormente mediante el factor de incremento de carga β. Para su determinación, en RFEM 6 se dispone de distintos procedimientos:
- Determinación mediante la distribución plástica completa de tensiones cortantes conforme al apartado 6.4.3 (3) [1]
- Aplicación de factores constantes conforme al apartado 6.4.3 (6) [1]
- Definición manual de un factor de incremento de carga individual

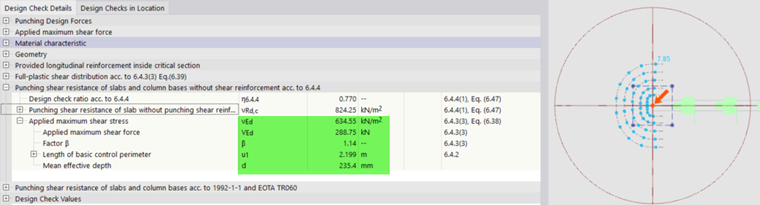

El esfuerzo cortante aplicado VEd resulta:
VEd = u1 ⋅ vEd,int,smooth
con:
- u1 = longitud del perímetro crítico
- vEd,int,smooth = esfuerzo cortante suavizado a lo largo del contorno crítico
Para el ejemplo mostrado resulta:
VEd = 2,199 m ⋅ 131,319 kN/m ≈ 288,97 kN

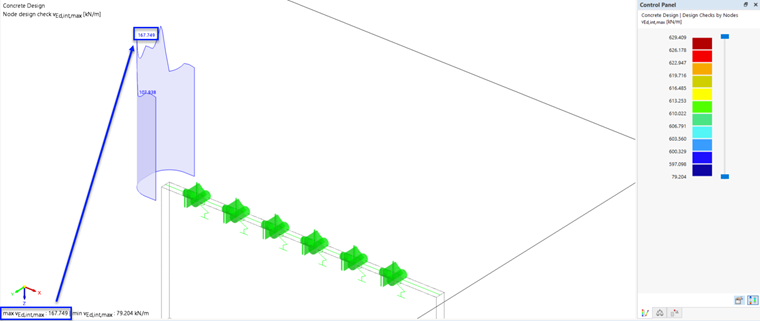

Comprobación alternativa con vEd,int,max
Como alternativa, en RFEM 6, en el complemento "Cálculo de hormigón", puede seleccionarse la opción distribución no suavizada del esfuerzo cortante a lo largo del contorno crítico. En este caso, el esfuerzo cortante aplicado VEd se determina sobre la base del esfuerzo cortante máximo vEd,int,max a lo largo del perímetro crítico.
Dado que en este caso ya se aplica directamente el valor máximo del esfuerzo cortante, no puede utilizarse adicionalmente un factor de incremento de carga β para tener en cuenta las excentricidades de carga.
