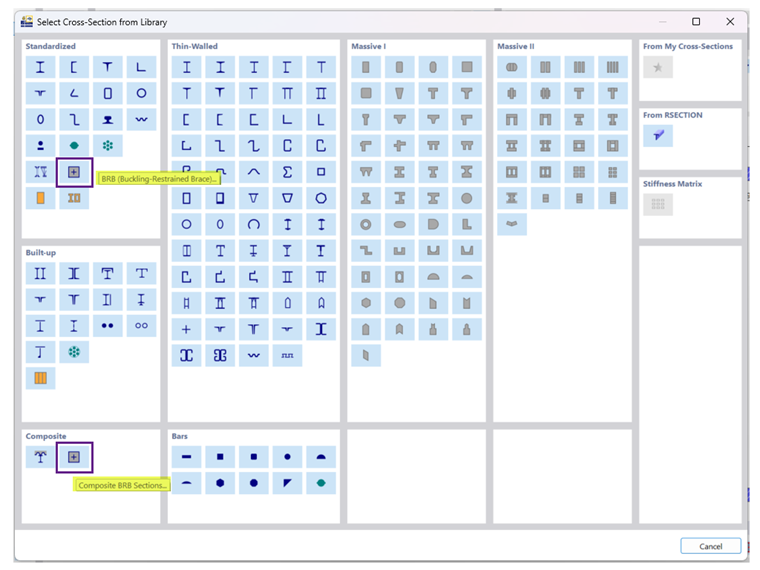

Библиотека сечений включает как стандартные, так и составные сечения BRB (Изображение 2). В большинстве случаев стандартных сечений достаточно.

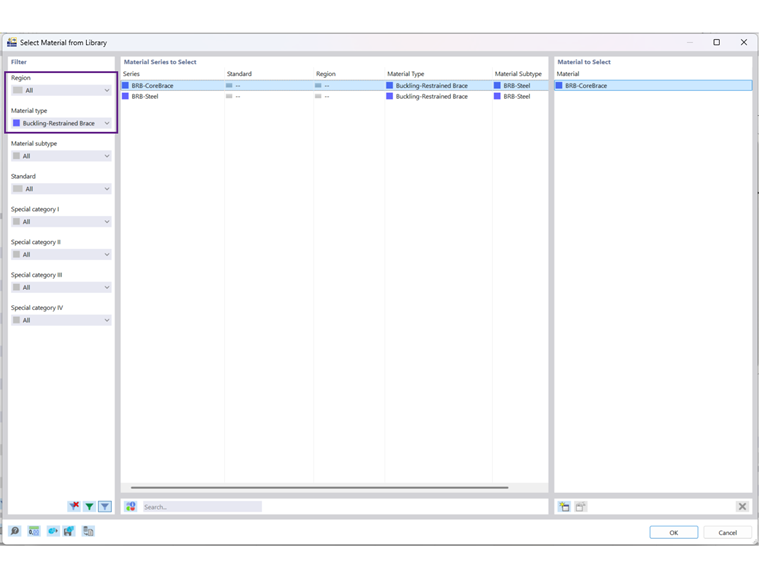

Для стандартных сечений доступны продукты CoreBrace. Чтобы получить к ним доступ, установите регион «--» или «All» и выберите Buckling-Restrained Brace в качестве типа материала (Изображение 3).

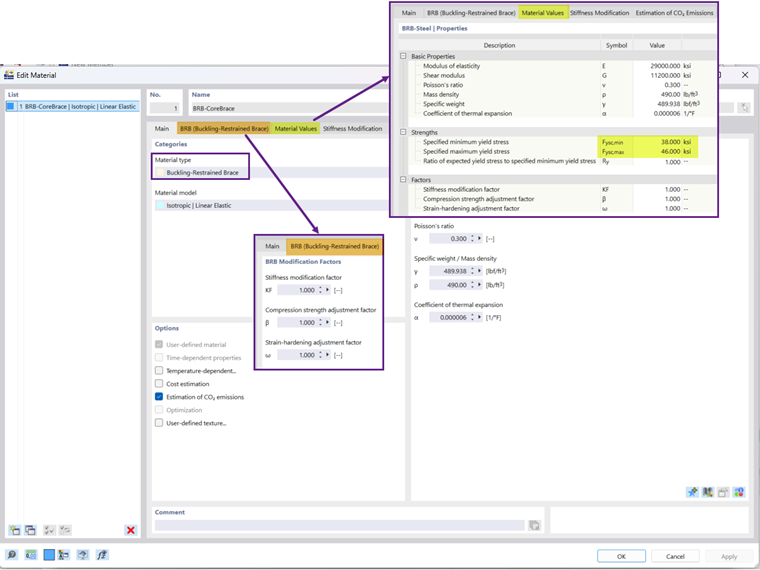

После выбора BRB в качестве типа материала можно определить следующие коэффициенты модификации (Изображение 4):
- 1) Коэффициент модификации жесткости, KF
Этот коэффициент учитывает повышенную осевую жесткость BRB в соответствии с AISC Seismic Design Manual, раздел 5.5 [2]. Он зависит от прочности связи, геометрии рамы и деталей соединения (болтовое, сварное или шарнирное). Типичные значения варьируются от 1,20 до 2,00 с шагом 0,05.
- 2) Коэффициент регулировки прочности на сжатие, β
Этот коэффициент учитывает превышение усилия сжатия над усилием растяжения из-за поведения BRB, как описано в AISC 341, раздел F4.2b [1]. Значение зависит в первую очередь от ожидаемой деформации в стальном сердечнике и деталей соединения.
- 3) Коэффициент регулировки деформационного упрочнения, ω
Этот коэффициент учитывает увеличение прочности связи после текучести вследствие деформационного упрочнения, как описано в AISC 341, раздел F4.2b [1]. Как и β, он зависит от ожидаемой деформации в стальном сердечнике и деталей соединения.
Эти коэффициенты регулировки обычно предоставляются производителем BRB. Для предварительного проектирования их можно оценить с помощью пособий по проектированию, опубликованных производителем. В будущей версии RFEM сможет автоматически рассчитывать эти начальные значения для предварительного проектирования.
Минимальное и максимальное напряжения текучести стального сердечника можно указать на вкладке Material Values.
Проектирование Buckling-Restrained Braced Frame (BRBF) в аддоне Steel Design

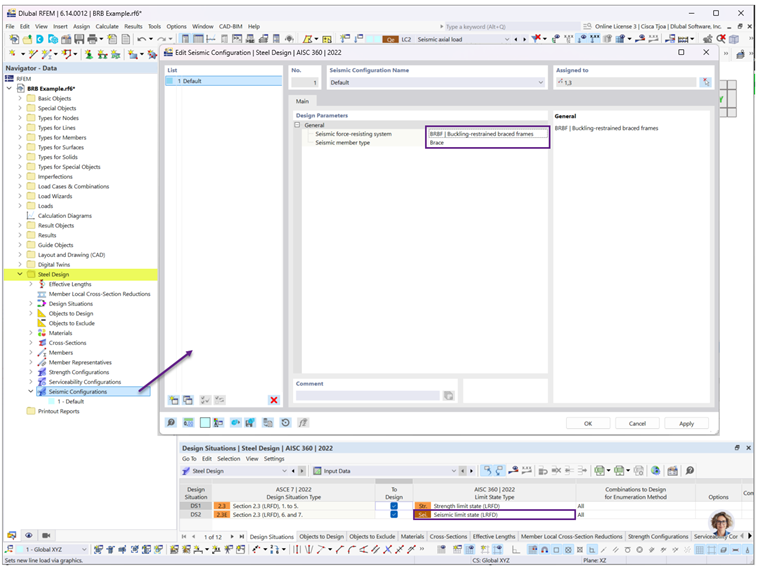

В аддоне Steel Design можно определить новую Seismic Configuration, выбрав соответствующие типы SFRS Frame Type и Member Type (Изображение 5). В настоящее время в системе BRBF можно проектировать только связи BRB. Балки и колонны BRBF будут добавлены в будущей версии. Сейсмические проверки по AISC 341 выполняются только тогда, когда в качестве типа предельного состояния выбрано Seismic Limit State (Изображение 5).

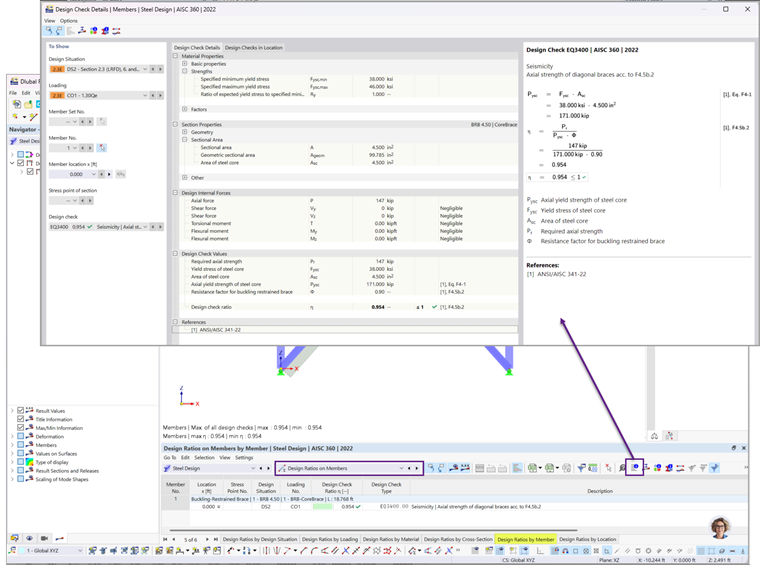

Расчетная осевая прочность стального сердечника отображается в таблице результатов Steel Design (Изображение 6).

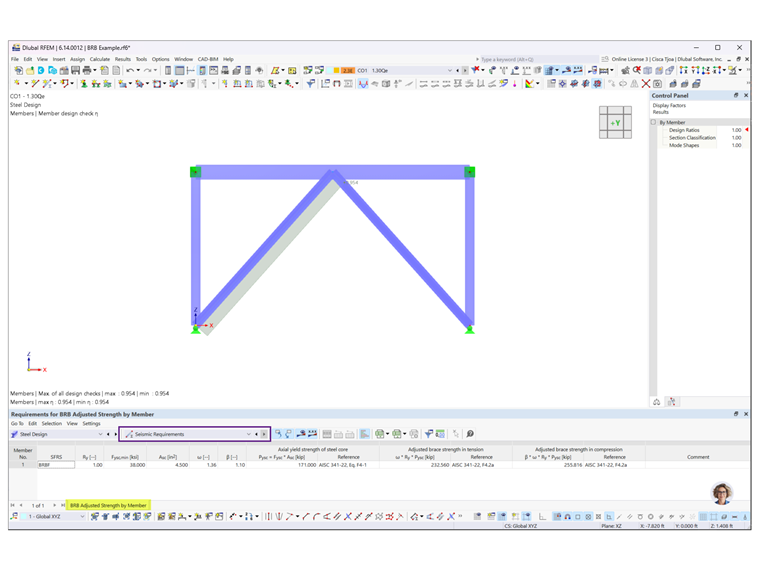

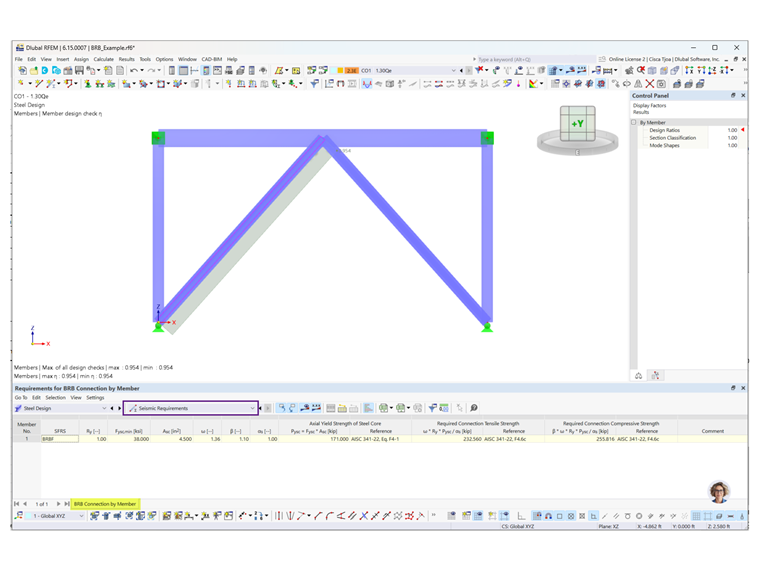

Кроме того, Adjusted Brace Strengths, используемые для проектирования соединений связей и примыкающих элементов, представлены в таблице Seismic Requirements (Изображение 7).
