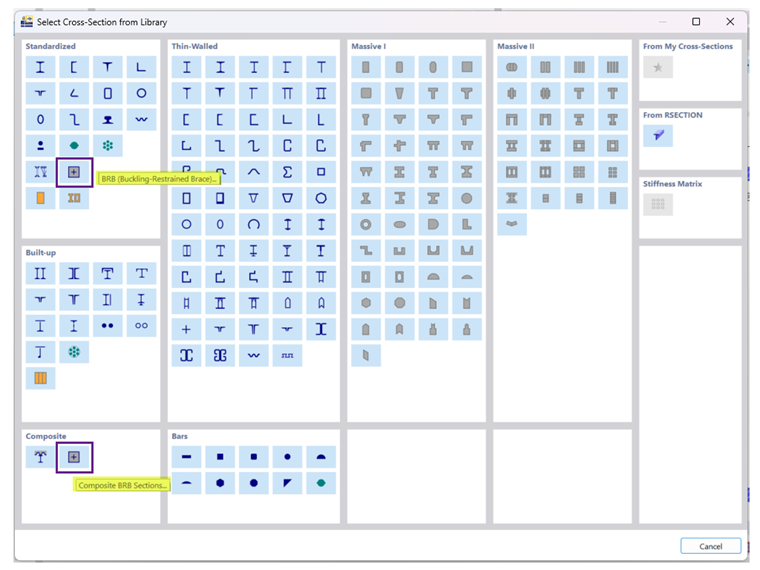

La bibliothèque de sections comprend à la fois des sections de BRB standardisées et composites (figure 2). Dans la plupart des applications, les sections standardisées sont suffisantes.

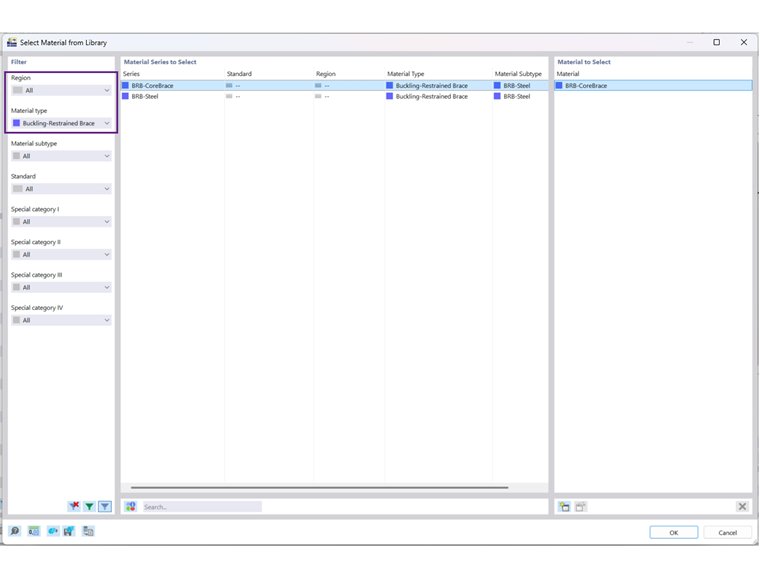

Pour les sections standardisées, les produits CoreBrace sont disponibles. Pour y accéder, réglez la région sur -- ou Tout et sélectionnez Étai anti-flambement comme type de matériau (figure 3).

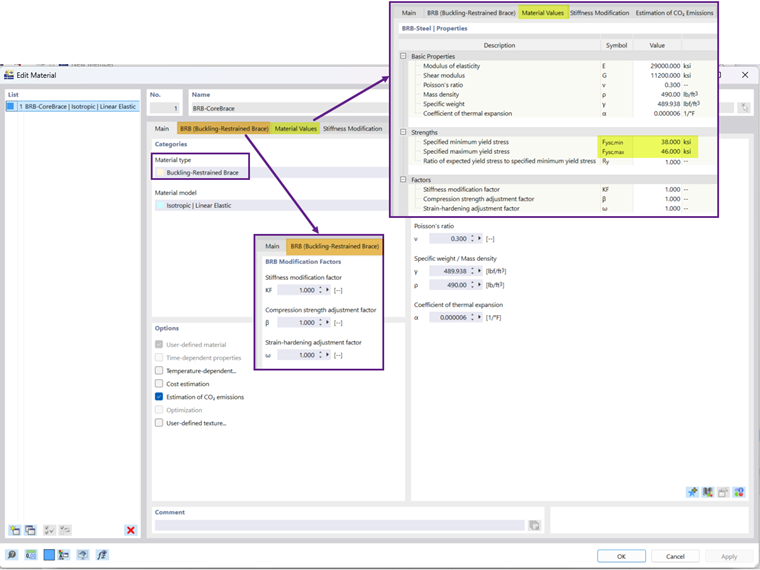

Après avoir sélectionné Étai anti-flambement comme type de matériau, les facteurs de modification suivants peuvent être définis (figure 4) :
- 1) Facteur de modification de rigidité, KF
Ce facteur tient compte de la rigidité axiale accrue de l’étai anti-flambement conformément à la clause 5.5 du manuel d’analyse sismique de l’AISC [2]. Il dépend de la résistance du contreventement, de la géométrie du cadre et des détails d’assemblage (boulonné, soudé ou articulé). Les valeurs typiques varient de 1,20 à 2,00 par incréments de 0,05.
- 2) Facteur d’ajustement de la résistance en compression, β
Ce facteur tient compte du dépassement de la force de compression par rapport à la force de traction due au comportement de l’étai anti-flambement, comme le décrit l’AISC 341, F4.2b [1]. La valeur dépend principalement de la demande de déformation prévue dans le noyau en acier et des détails d’assemblage.
- 3) Facteur d'ajustement d'écrouissage, ω
Ce facteur tient compte de l'augmentation de la résistance du contreventement après plastification due à l'écrouissage, comme le décrit l’AISC 341, F4.2b [1]. Similaire à β, il dépend de la demande de déformation prévue dans le noyau en acier et des détails d’assemblage.
Ces facteurs d'ajustement sont généralement fournis par le fabricant de l’étai anti-flambement. Pour le calcul préliminaire, ils peuvent être estimés avec des aides publiées par le fabricant. Dans une prochaine version, RFEM pourra calculer automatiquement ces valeurs initiales pour le calcul préliminaire.
Les limites d'élasticité minimale et maximale du noyau en acier peuvent être spécifiées dans l’onglet Valeurs du matériau.
Conception des cadres contreventés à flambement restreint (BRBF) dans le module complémentaire Vérification de l’acier

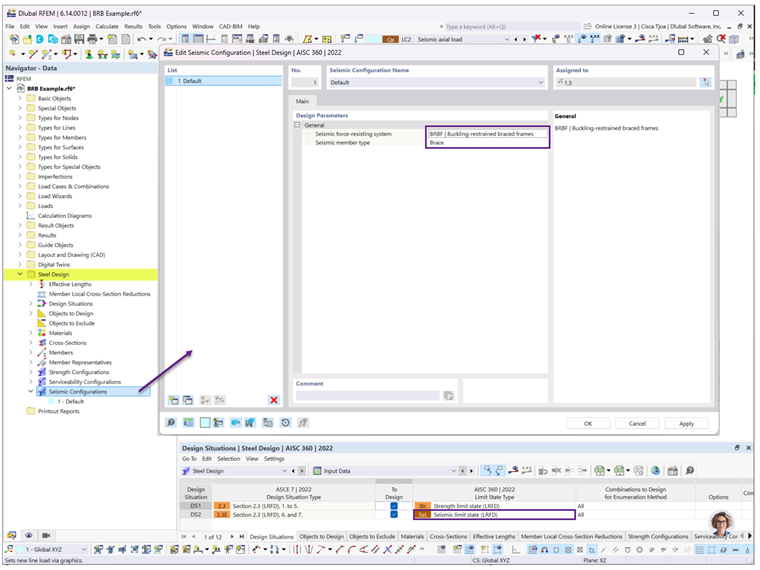

Dans le module complémentaire Vérification de l’acier, une nouvelle Configuration sismique peut être définie en sélectionnant le type de cadre SFRS et le type d’élément appropriés (figure 5). Actuellement, seuls les contreventements de type étai anti-flambement peuvent être conçus dans le système BRBF. Les poutres et poteaux BRBF seront ajoutés dans une prochaine version.
Les vérifications sismiques de l'AISC 341 sont effectuées uniquement lorsque État limite sismique est sélectionné comme type d’état limite (figure 5).

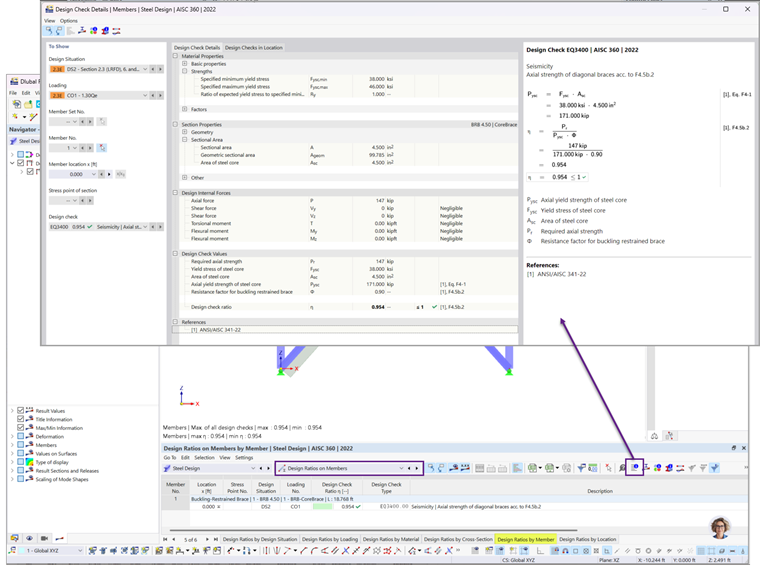

La résistance axiale de calcul du noyau en acier est indiquée dans le tableau des résultats de Vérification de l’acier (Image 6).

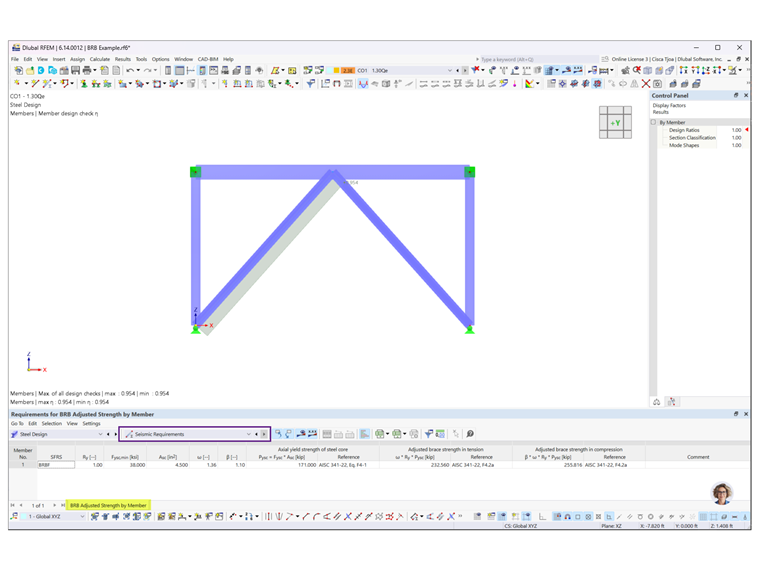

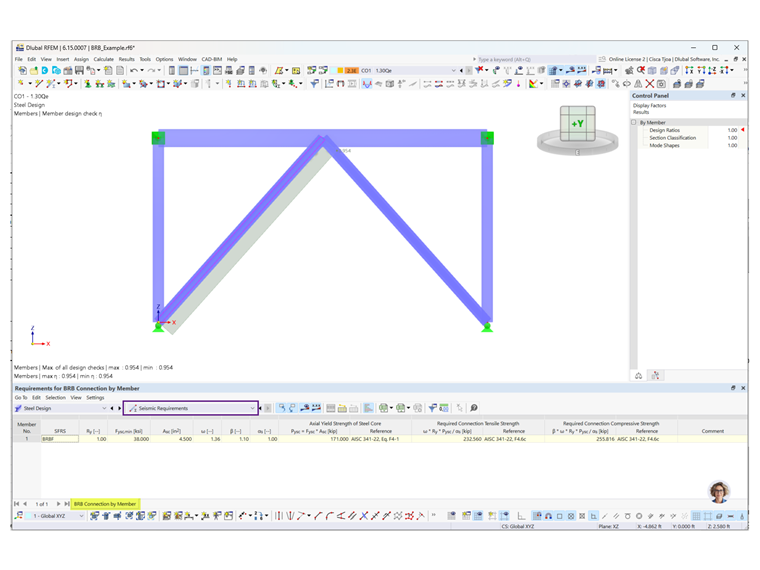

De plus, les Résistances ajustées du contreventement utilisées pour la vérification des connexions de contreventement et des éléments adjacents sont fournies dans le tableau Exigences sismiques (figure 7).
