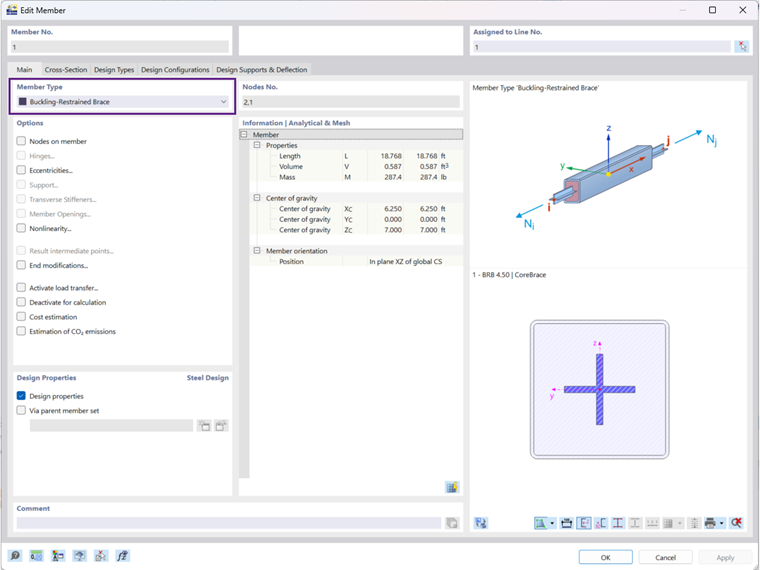

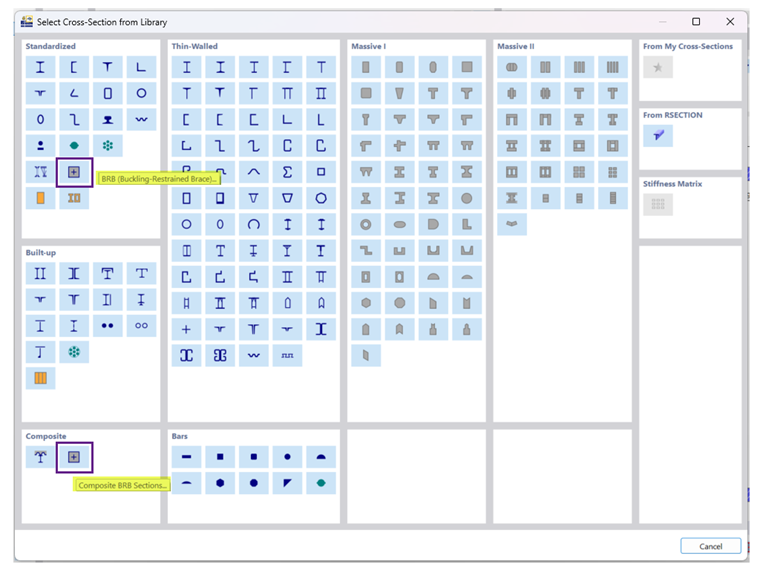

A biblioteca de secções transversais inclui secções BRB normalizadas e compostas (Imagem 2). Na maioria das aplicações, as secções normalizadas são suficientes.

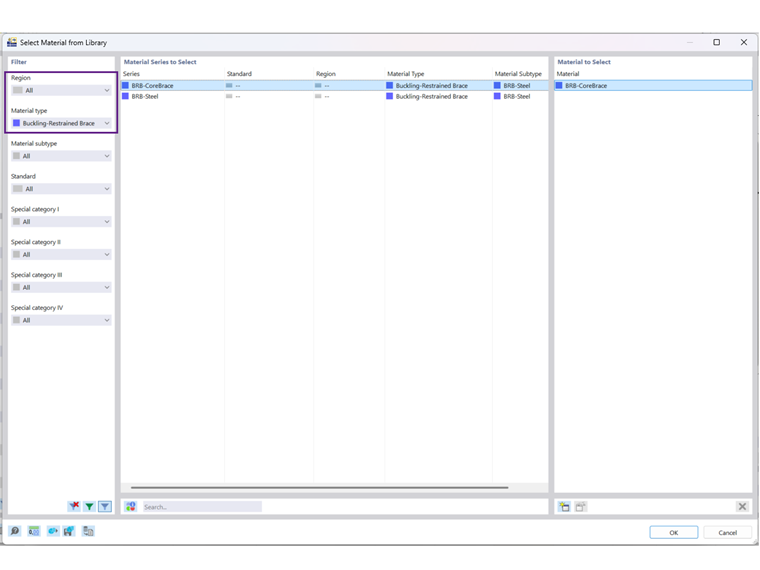

Para secções normalizadas, estão disponíveis produtos CoreBrace. Para aceder às mesmas, defina a região como "--" ou "All" e selecione Buckling-Restrained Brace como o tipo de material (Imagem 3).

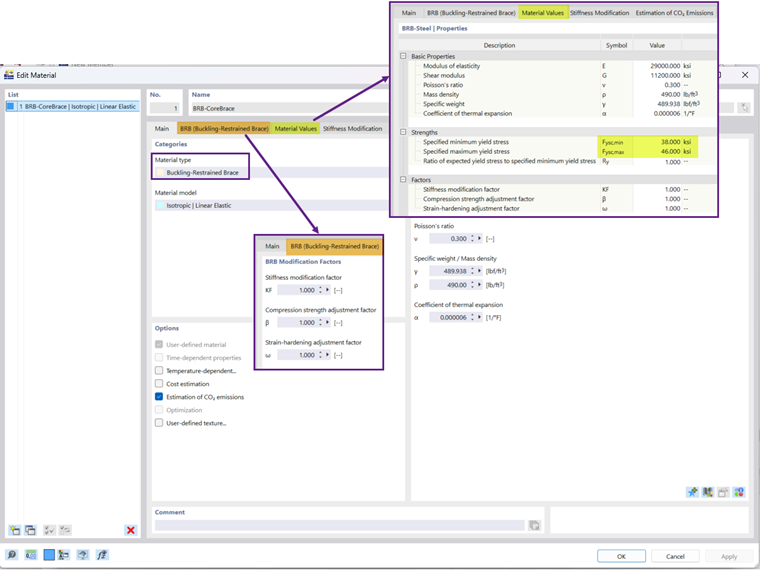

Após selecionar BRB como o tipo de material, podem ser definidos os seguintes fatores de modificação (Imagem 4):
- 1) Fator de Modificação da Rigidez, KF
Este fator tem em conta o aumento da rigidez axial do BRB de acordo com a Secção 5.5 do Manual de Dimensionamento Sísmico do AISC [2]. Depende da resistência da diagonal, da geometria do quadro e dos detalhes de ligação (aparafusada, soldada ou rotulada). Os valores típicos variam de 1,20 a 2,00 em incrementos de 0,05.
- 2) Fator de Ajuste da Resistência à Compressão, β
Este fator tem em conta a força de compressão que excede a força de tração devido ao comportamento do BRB, conforme descrito no AISC 341, Secção F4.2b [1]. O valor depende principalmente da deformação específica esperada no núcleo de aço e dos detalhes de ligação.
- 3) Fator de Ajuste do Endurecimento por Deformação, ω
Este fator tem em conta o aumento da resistência da diagonal após a cedência devido ao endurecimento por deformação, conforme descrito no AISC 341, Secção F4.2b [1]. À semelhança do β, depende da deformação específica esperada no núcleo de aço e dos detalhes de ligação.
Estes fatores de ajuste são normalmente fornecidos pelo fabricante do BRB. Para o planeamento preliminar, podem ser estimados utilizando auxiliares de dimensionamento publicados pelo fabricante. Numa versão futura, o RFEM poderá calcular automaticamente estes valores iniciais para o planeamento preliminar.
As tensões de cedência mínima e máxima do núcleo de aço podem ser especificadas no separador Material Values.
Dimensionamento de Pórticos com Diagonais Restringidas à Encurvadura (BRBF) no Módulo Steel Design

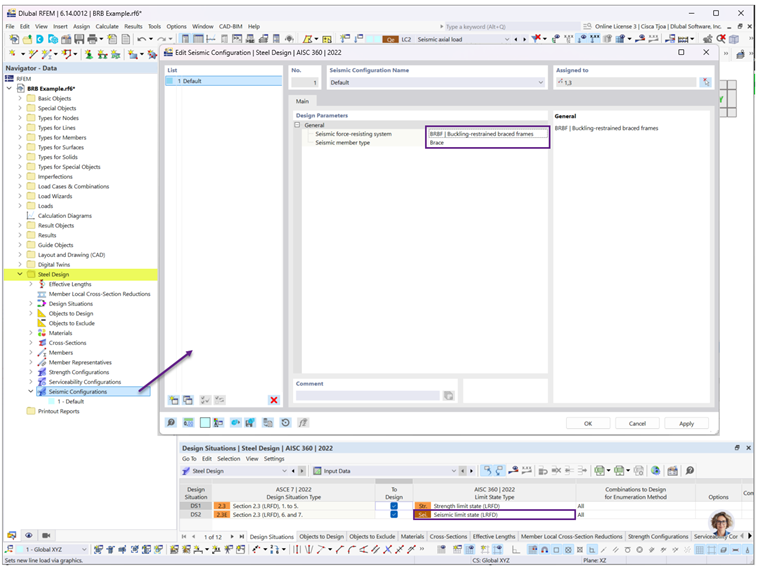

No módulo Steel Design, pode ser definida uma nova Configuração sísmica selecionando o tipo de pórtico SFRS e o tipo de barra adequados (Imagem 5). Atualmente, apenas as diagonais BRB podem ser dimensionadas no sistema BRBF. As vigas e colunas BRBF serão adicionadas numa versão futura.
As verificações de dimensionamento sísmico do AISC 341 são realizadas apenas quando Seismic Limit State é selecionado como o tipo de estado limite (Imagem 5).

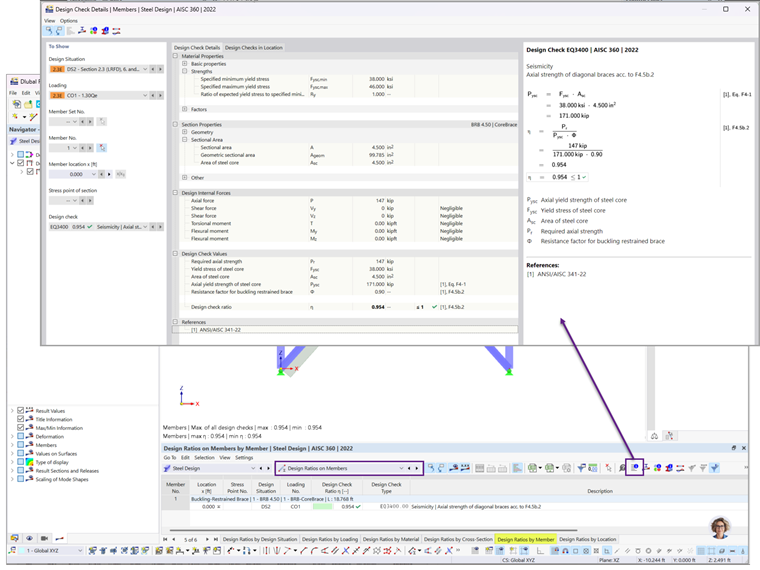

A resistência axial de cálculo do núcleo de aço é apresentada na tabela de resultados do Steel Design (Imagem 6).

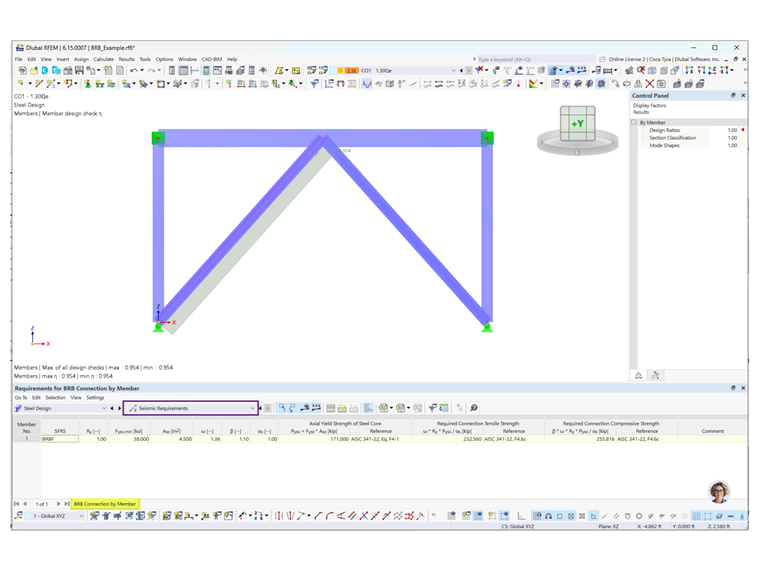

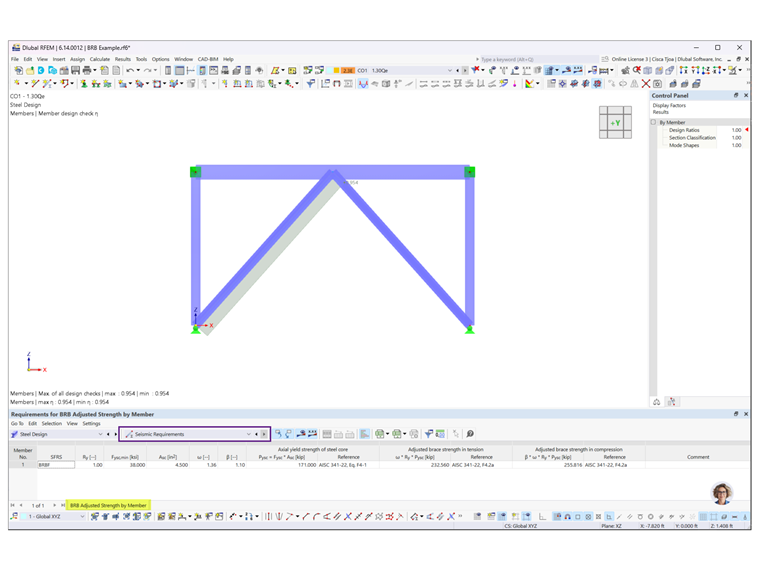

Além disso, o separador BRB Connection by Member na tabela Seismic Requirements fornece a resistência necessária utilizada para dimensionar as ligações da diagonal e os membros adjacentes (Imagem 7).
