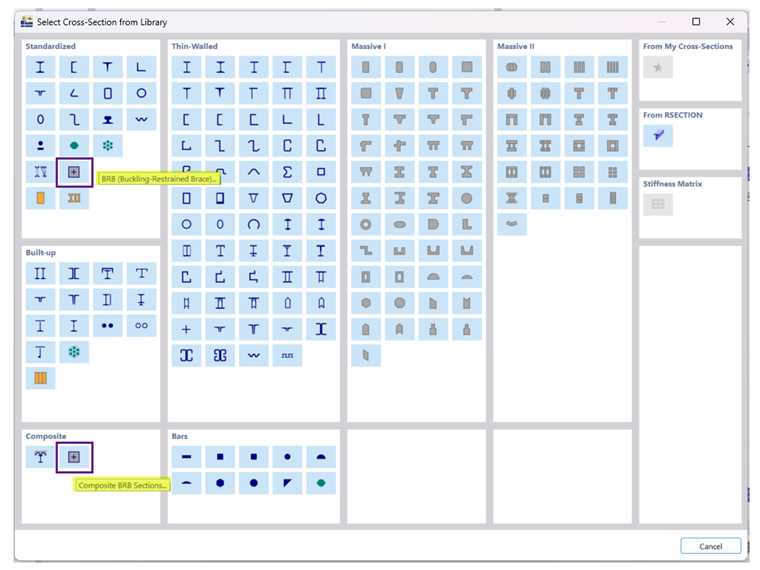

截面库包含标准化和组合型 BRB 截面（图 2）。在大多数应用中，标准化截面已足够使用。

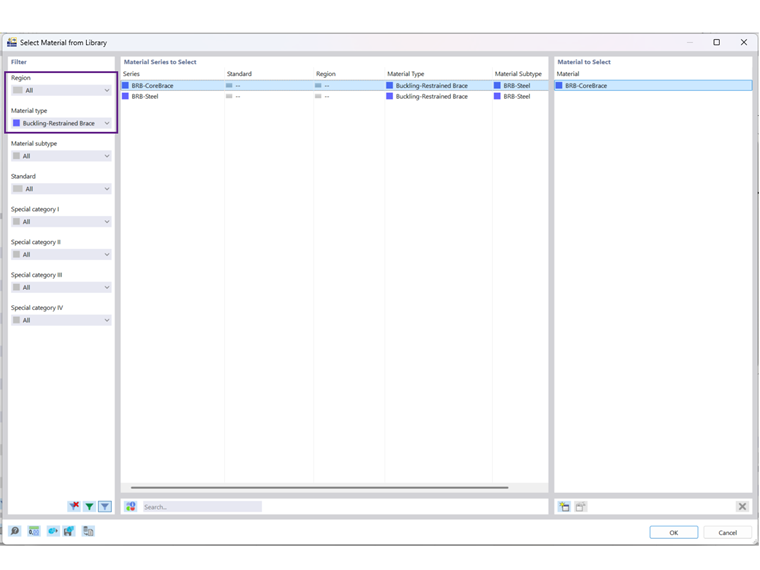

对于标准化截面，可使用 CoreBrace 产品。要访问这些产品，请将区域设置为“--”或“All”，并选择防屈曲支撑作为材料类型（图 3）。

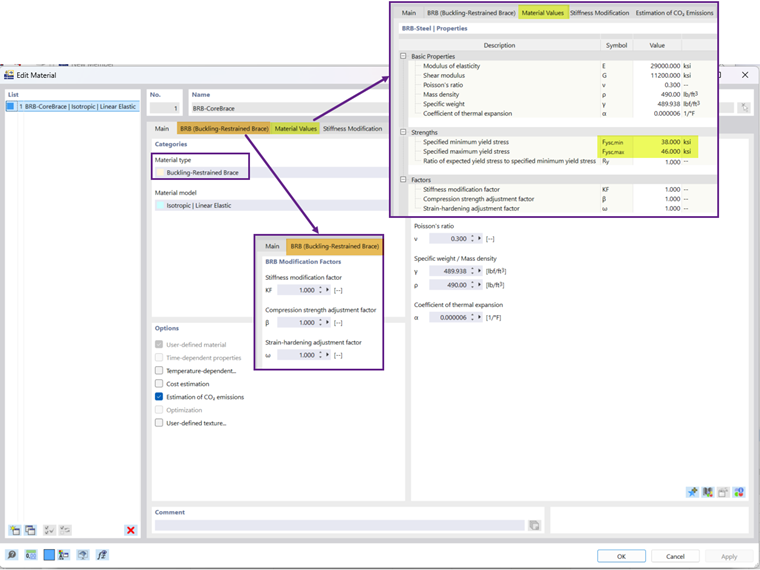

选择 BRB 作为材料类型后，可以定义以下调整系数（图 4）：
- 1) 刚度调整系数，KF
该系数根据 AISC 抗震设计手册第 5.5 节 [2]，考虑了 BRB 增大的轴向刚度。它取决于支撑强度、框架几何形状以及连接细节（螺栓连接、焊接或销接）。典型值范围为 1.20 至 2.00，增量为 0.05。
- 2) 受压强度调整系数，β
该系数根据 AISC 341 第 F4.2b 节 [1]，考虑了由于 BRB 行为导致压力超过拉力的影响。该值主要取决于钢芯的预期应变需求以及连接细节。
- 3) 应变硬化调整系数，ω
该系数根据 AISC 341 第 F4.2b 节 [1]，考虑了屈服后由于应变硬化导致的支撑强度增加。与 β 类似，它取决于钢芯的预期应变需求以及连接细节。
这些调整系数通常由 BRB 制造商提供。对于初步设计，可以使用制造商发布的设计辅助工具进行估算。在未来的版本中，RFEM 将能够自动计算这些用于初步设计的初始值。
钢芯的最小和最大屈服应力可以在“材料值”选项卡中指定。
钢结构设计模块中的防屈曲支撑框架 (BRBF) 设计

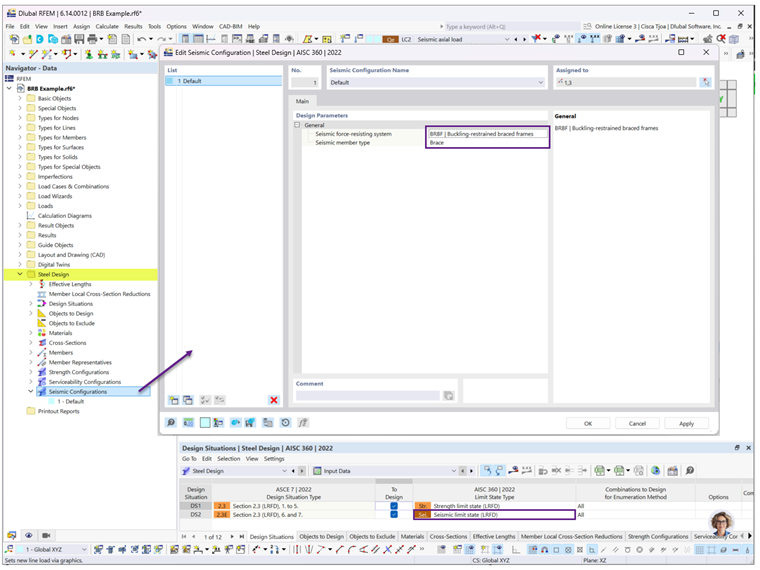

在钢结构设计模块中，可以通过选择相应的 SFRS 框架类型和构件类型来定义新的“抗震配置”（图 5）。目前，BRBF 体系中仅可设计 BRB 支撑。BRBF 梁和柱将在未来版本中添加。 仅当选择“抗震极限状态”作为极限状态类型时，才会执行 AISC 341 抗震设计验算（图 5）。

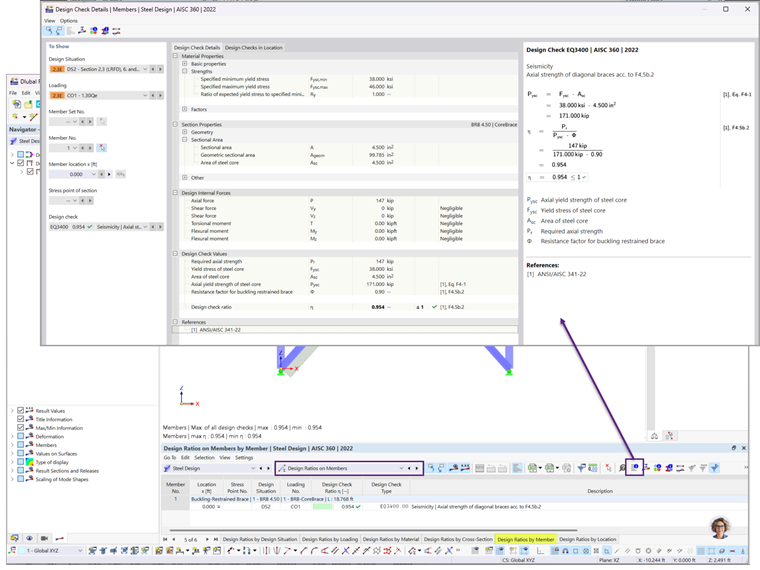

钢芯的设计轴向强度在钢结构设计结果表中报告（图 6）。

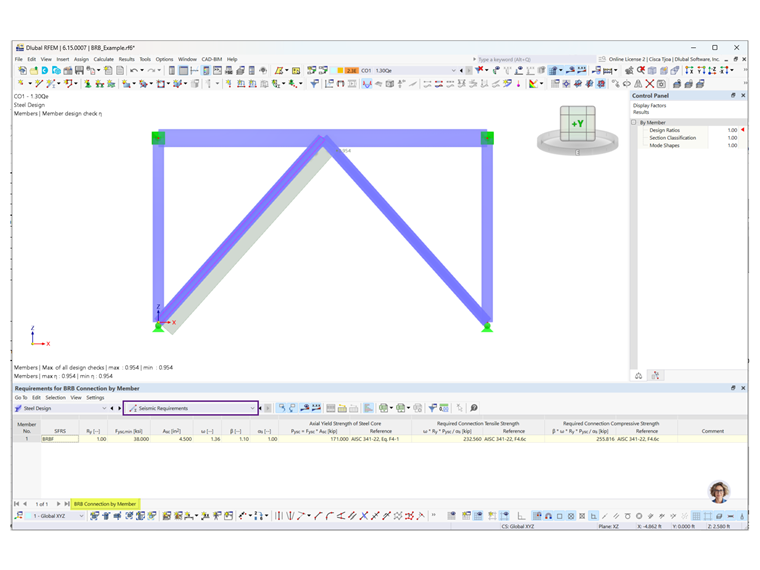

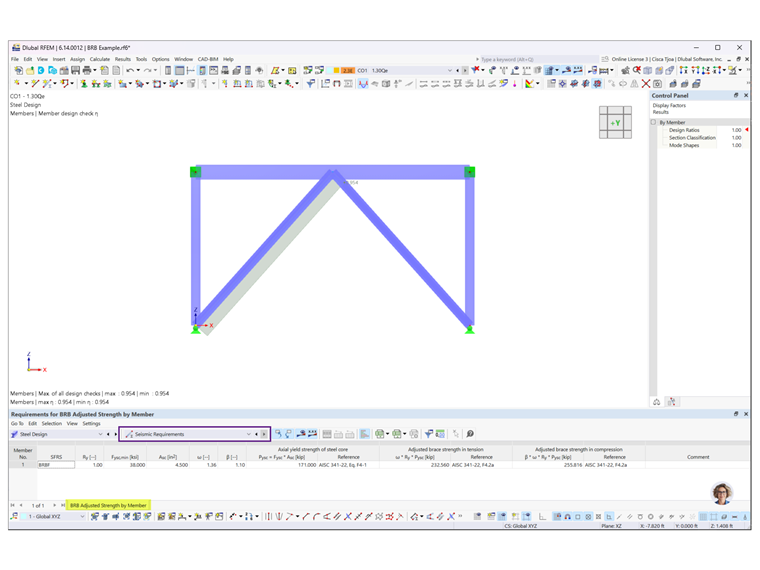

此外，“抗震要求”表中的“按构件划分的 BRB 连接”选项卡提供了用于设计支撑连接和相邻构件所需的强度（图 7）。
