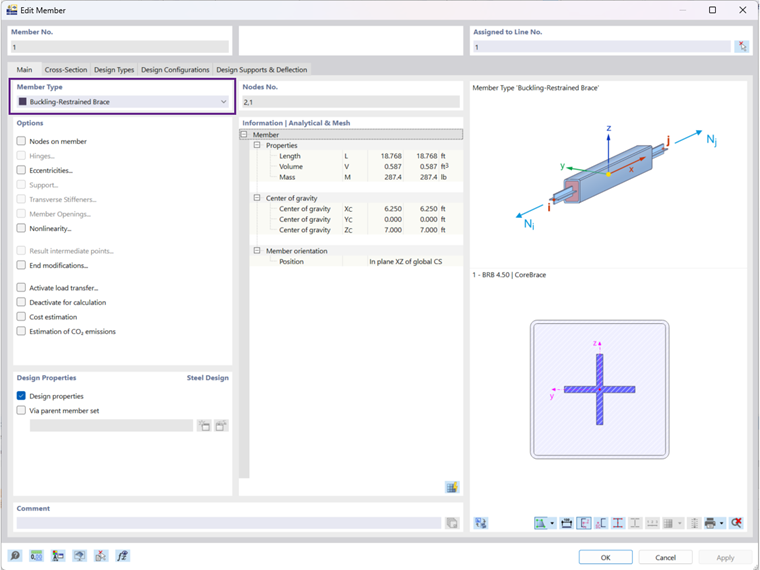

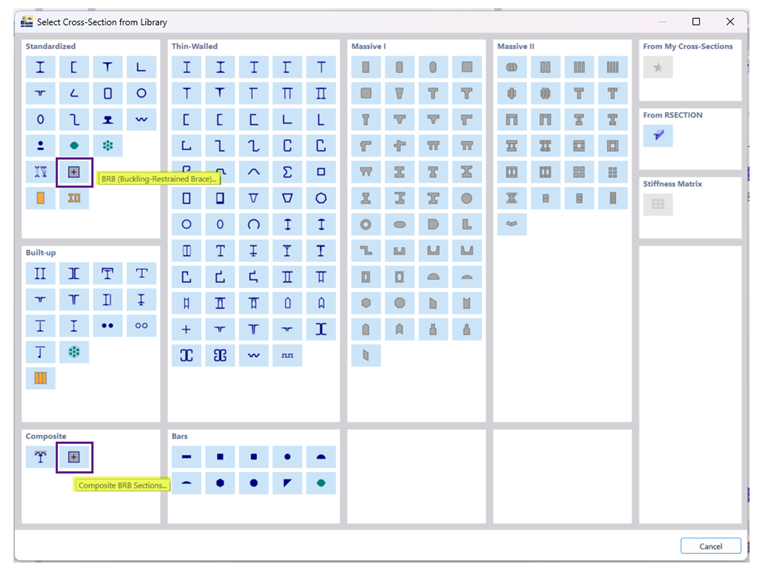

Biblioteka przekrojów obejmuje zarówno znormalizowane, jak i kompozytowe przekroje BRB (Rys. 2). W większości zastosowań wystarczające są przekroje znormalizowane.

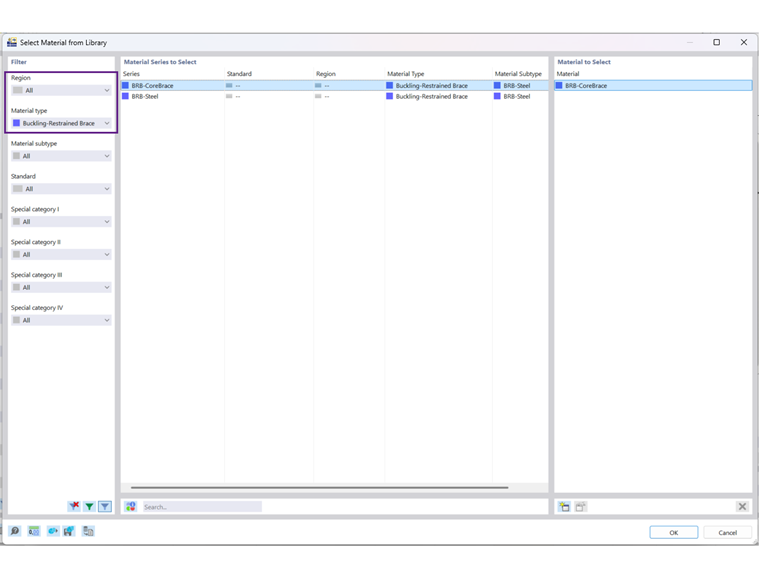

Dla przekrojów znormalizowanych dostępne są produkty CoreBrace. Aby uzyskać do nich dostęp, należy ustawić region na „--” lub „Wszystkie” i wybrać Buckling-Restrained Brace jako typ materiału (Rys. 3).

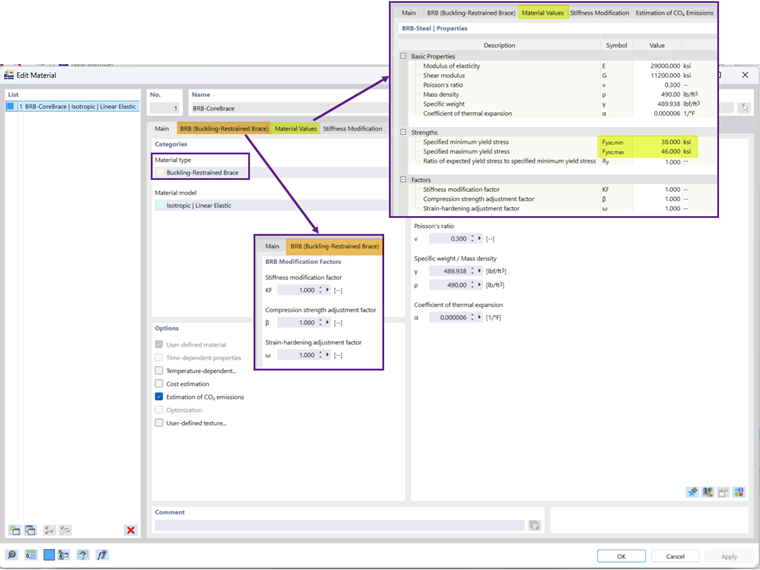

Po wybraniu BRB jako typu materiału można zdefiniować następujące współczynniki modyfikacji (Rys. 4):
- 1) Współczynnik modyfikacji sztywności, KF
Współczynnik ten uwzględnia zwiększoną sztywność osiową BRB zgodnie z AISC Seismic Design Manual, rozdział 5.5 [2]. Zależy on od wytrzymałości stężenia, geometrii ramy oraz szczegółów połączenia (śrubowe, spawane lub sworzniowe). Typowe wartości mieszczą się w zakresie od 1,20 do 2,00 ze skokiem co 0,05.
- 2) Współczynnik korekcyjny wytrzymałości na ściskanie, β
Współczynnik ten uwzględnia fakt, że siła ściskająca przewyższa siłę rozciągającą ze względu na zachowanie BRB, zgodnie z AISC 341, rozdział F4.2b [1]. Wartość zależy głównie od oczekiwanego zapotrzebowania na odkształcenie w stalowym rdzeniu oraz od szczegółów połączenia.
- 3) Współczynnik korekcyjny umocnienia odkształceniowego, ω
Współczynnik ten uwzględnia wzrost wytrzymałości stężenia po uplastycznieniu w wyniku umocnienia odkształceniowego, zgodnie z AISC 341, rozdział F4.2b [1]. Podobnie jak β, zależy on od oczekiwanego zapotrzebowania na odkształcenie w stalowym rdzeniu oraz od szczegółów połączenia.
Współczynniki korekcyjne są zazwyczaj podawane przez producenta BRB. Do wstępnego projektowania można je oszacować na podstawie pomocy projektowych publikowanych przez producenta. W przyszłej wersji program RFEM będzie w stanie automatycznie obliczać te wartości początkowe na potrzeby wstępnego projektowania.
Minimalną i maksymalną granicę plastyczności stalowego rdzenia można określić w zakładce Wartości materiałowe.
Projektowanie ramy ze stężeniami o ograniczonym wyboczeniu (BRBF) w rozszerzeniu Projektowanie konstrukcji stalowych

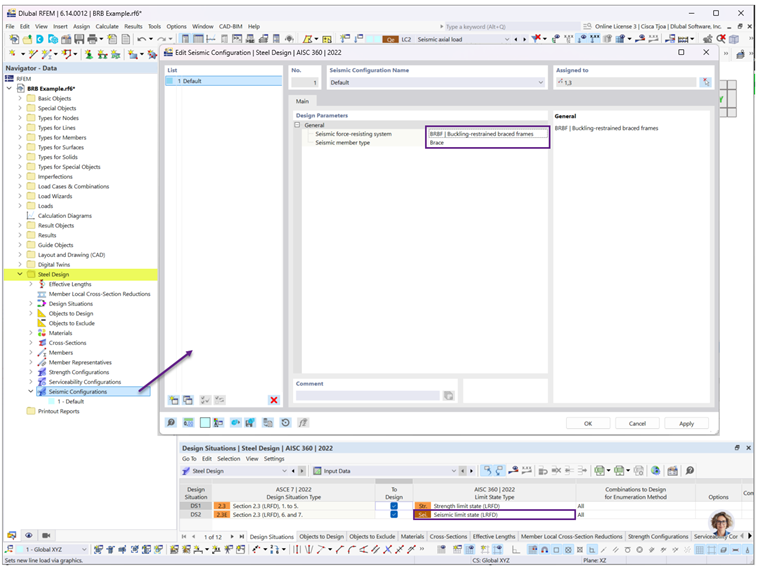

W rozszerzeniu Projektowanie konstrukcji stalowych można zdefiniować nową Konfigurację sejsmiczną, wybierając odpowiedni typ ramy SFRS i typ pręta (Rys. 5). Obecnie w systemie BRBF można projektować wyłącznie stężenia BRB. Belki i słupy BRBF zostaną dodane w przyszłej wersji. Kontrole projektowe sejsmiczne według AISC 341 są wykonywane tylko wtedy, gdy jako typ stanu granicznego wybrano Sejsmiczny stan graniczny (Rys. 5).

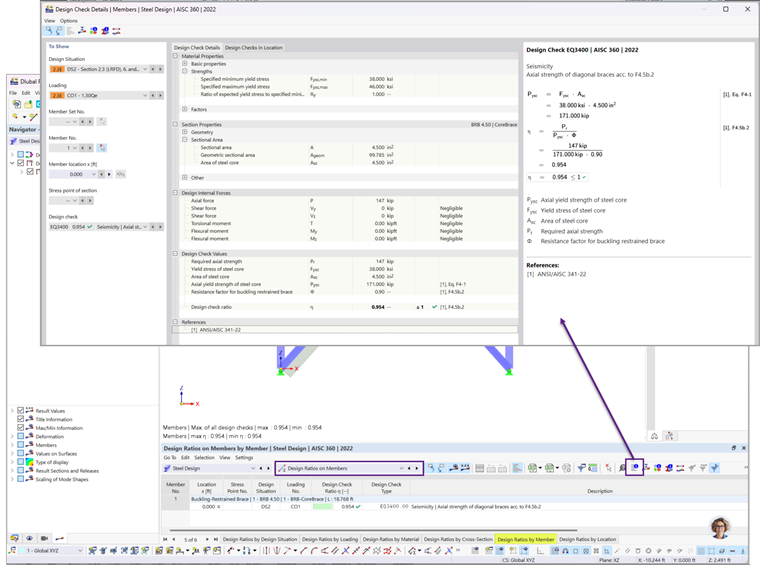

Obliczeniowa wytrzymałość osiowa stalowego rdzenia jest podawana w tabeli wyników projektowania konstrukcji stalowych (Rys. 6).

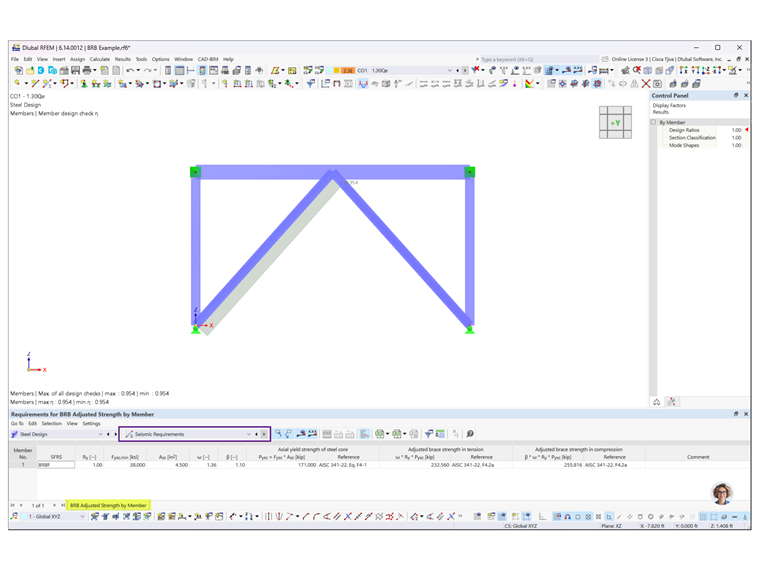

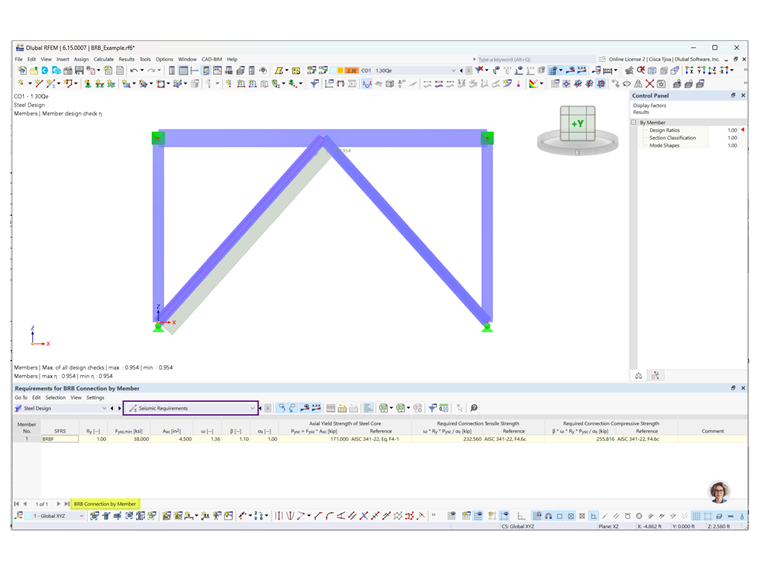

Ponadto zakładka Połączenie BRB według pręta w tabeli Wymagania sejsmiczne zawiera wytrzymałość wymaganą do projektowania połączeń stężeń i elementów przyległych (Rys. 7).
