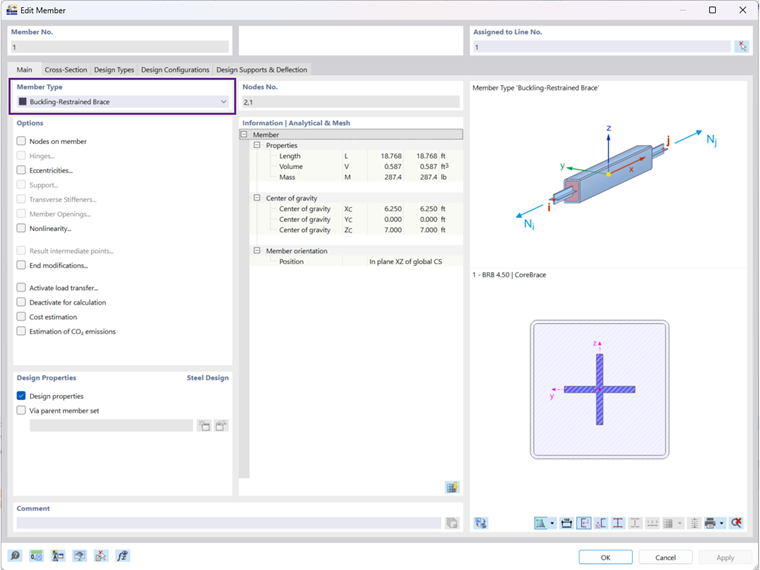

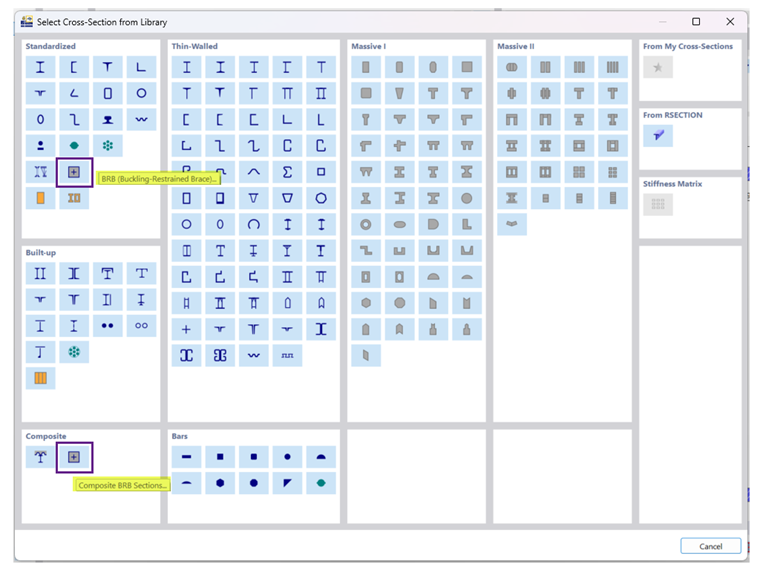

La biblioteca de secciones incluye tanto secciones BRB estandarizadas como compuestas (Imagen 2). En la mayoría de las aplicaciones, las secciones estandarizadas son suficientes.

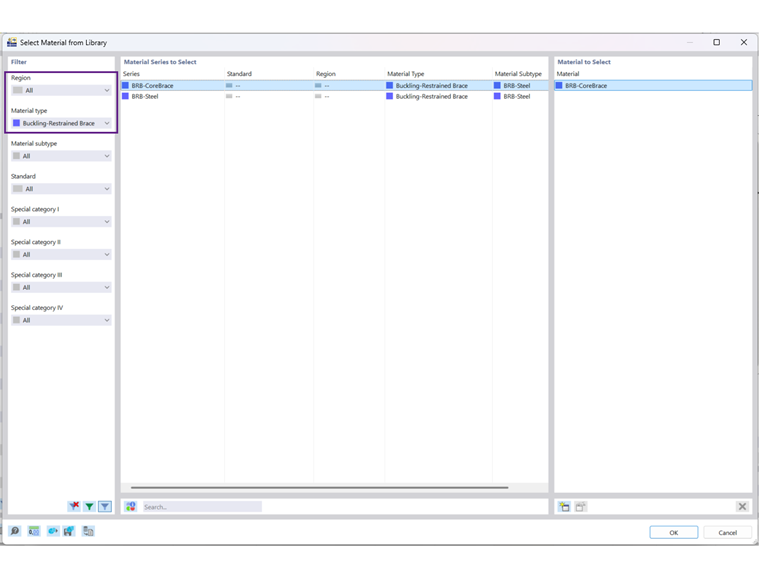

Para las secciones estandarizadas, están disponibles los productos CoreBrace. Para acceder a ellas, establezca la región en "--" o "Todos" y seleccione Arriostramiento Restringido al Pandeo como tipo de material (Imagen 3).

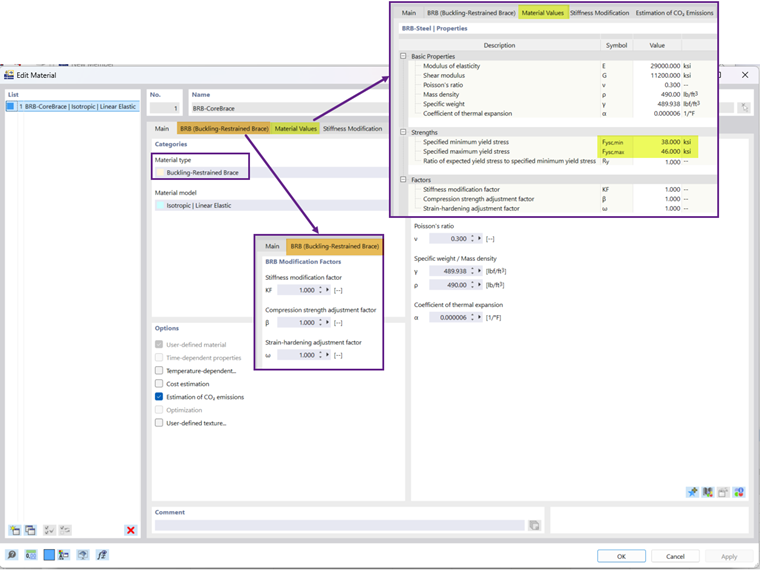

Tras seleccionar BRB como tipo de material, se pueden definir los siguientes factores de modificación (Imagen 4):
- 1) Factor de Modificación de Rigidez, KF
Este factor considera el aumento de la rigidez axial del BRB de acuerdo con la Sección 5.5 del Manual de Diseño Sísmico AISC [2]. Depende de la resistencia del arriostramiento, la geometría del pórtico y los detalles de la conexión (atornillada, soldada o articulada). Los valores típicos varían de 1.20 a 2.00 en incrementos de 0.05.
- 2) Factor de Ajuste de Resistencia a Compresión, β
Este factor considera que la fuerza de compresión supera la fuerza de tracción debido al comportamiento del BRB, como se describe en AISC 341, Sección F4.2b [1]. El valor depende principalmente de la demanda de deformación esperada en el núcleo de acero y los detalles de la conexión.
- 3) Factor de Ajuste por Endurecimiento por Deformación, ω
Este factor considera el aumento de la resistencia del arriostramiento tras la fluencia debido al endurecimiento por deformación, como se describe en AISC 341, Sección F4.2b [1]. De manera similar a β, depende de la demanda de deformación esperada en el núcleo de acero y los detalles de la conexión.
Estos factores de ajuste son proporcionados típicamente por el fabricante del BRB. Para el diseño preliminar, pueden estimarse utilizando ayudas de diseño publicadas por el fabricante. En una versión futura, RFEM podrá calcular automáticamente estos valores iniciales para el diseño preliminar.
Las tensiones de fluencia mínima y máxima del núcleo de acero se pueden especificar en la pestaña Valores de Material.
Diseño de Pórtico Arriostrado Restringido al Pandeo (BRBF) en el Complemento de Diseño de Acero

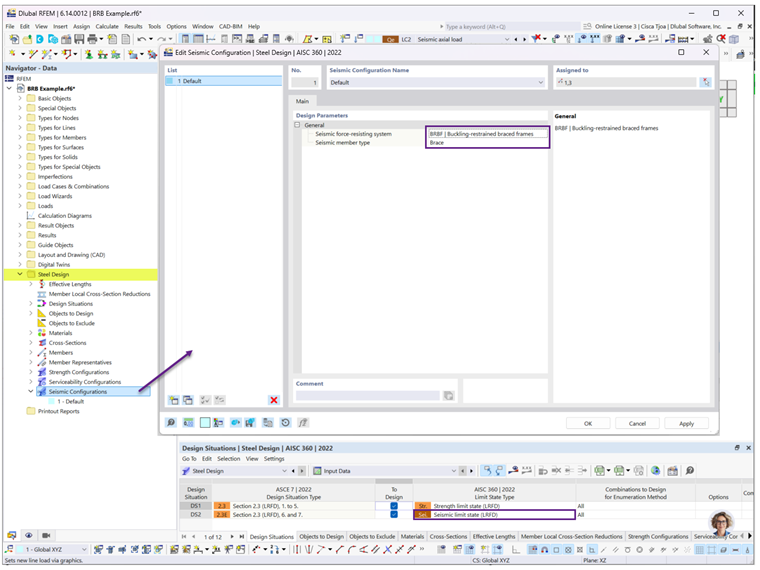

En el complemento de Diseño de Acero, se puede definir una nueva Configuración Sísmica seleccionando el Tipo de Pórtico SFRS y el Tipo de Miembro apropiados (Imagen 5). Actualmente, solo se pueden diseñar arriostramientos BRB dentro del sistema BRBF. Las vigas y columnas BRBF se añadirán en una versión futura.
Las comprobaciones de diseño sísmico AISC 341 se realizan solo cuando se selecciona Estado Límite Sísmico como tipo de estado límite (Imagen 5).

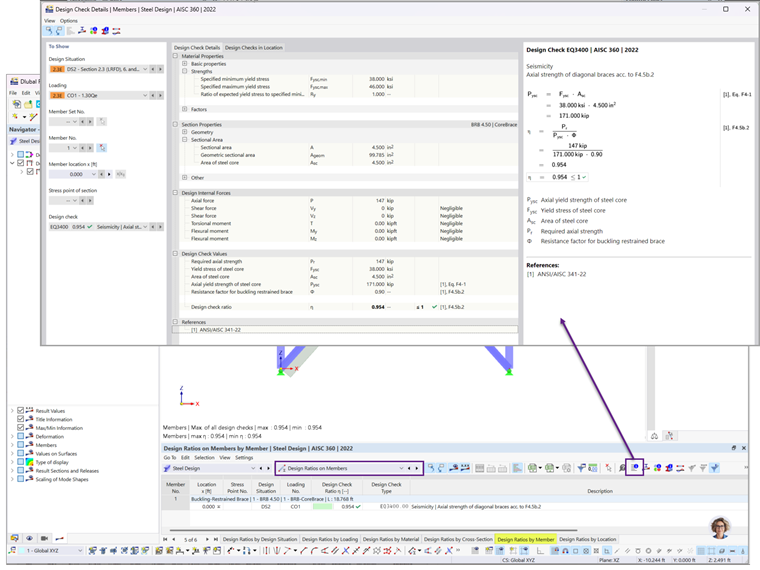

La resistencia axial de diseño del núcleo de acero se reporta en la tabla de resultados de Diseño de Acero (Imagen 6).

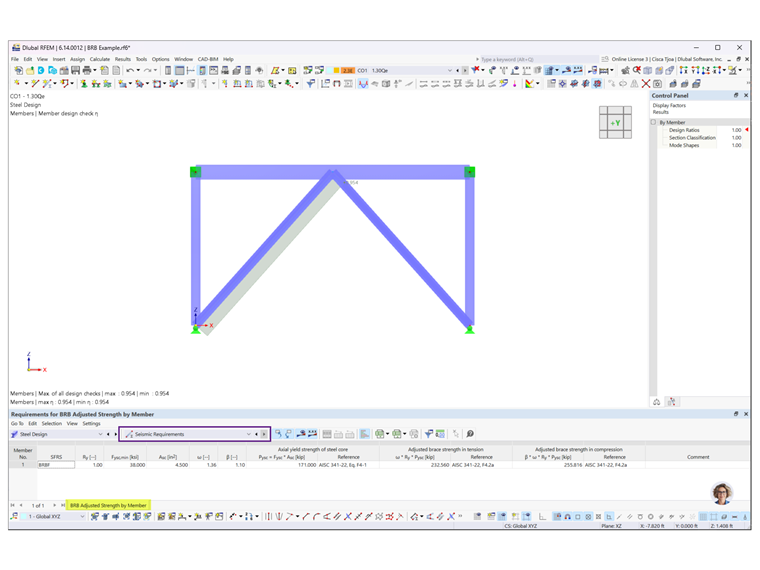

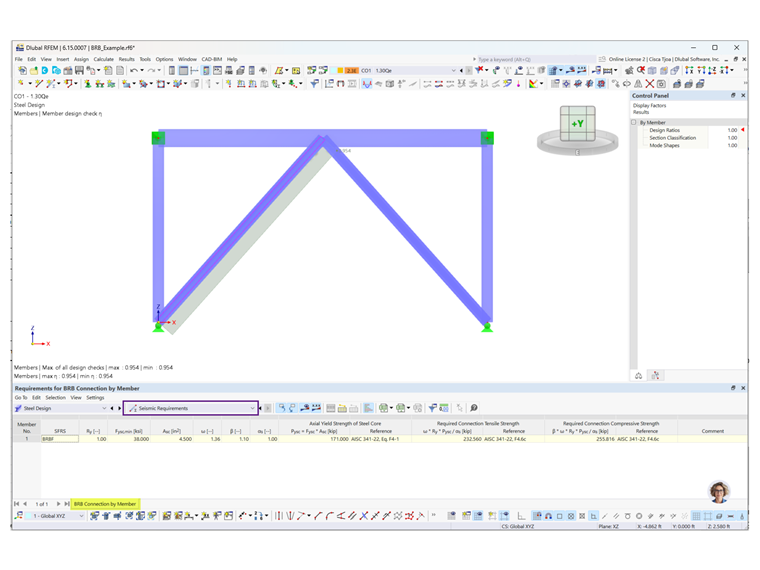

Además, las Resistencias Ajustadas del Arriostramiento utilizadas para el diseño de las conexiones del arriostramiento y los miembros adyacentes se proporcionan en la tabla de Requisitos Sísmicos (Imagen 7).
