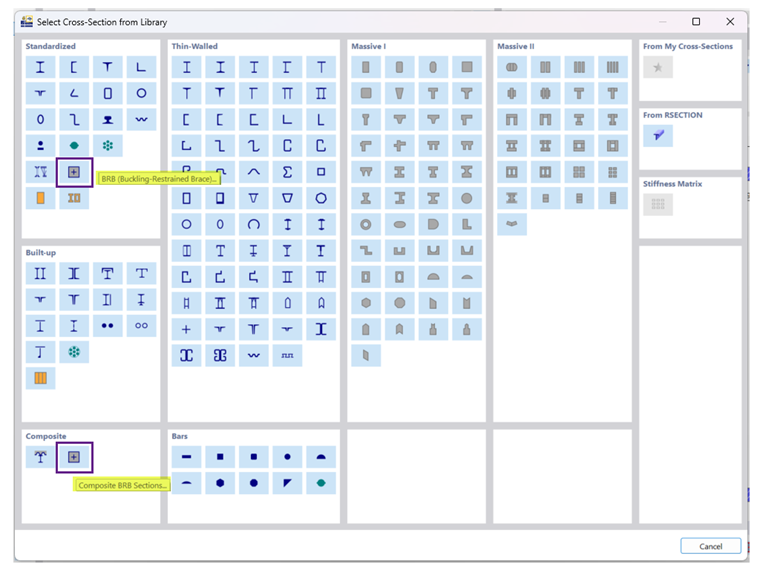

Knihovna průřezů obsahuje jak standardizované, tak složené průřezy BRB (Obrázek 2). Ve většině aplikací postačují standardizované průřezy.

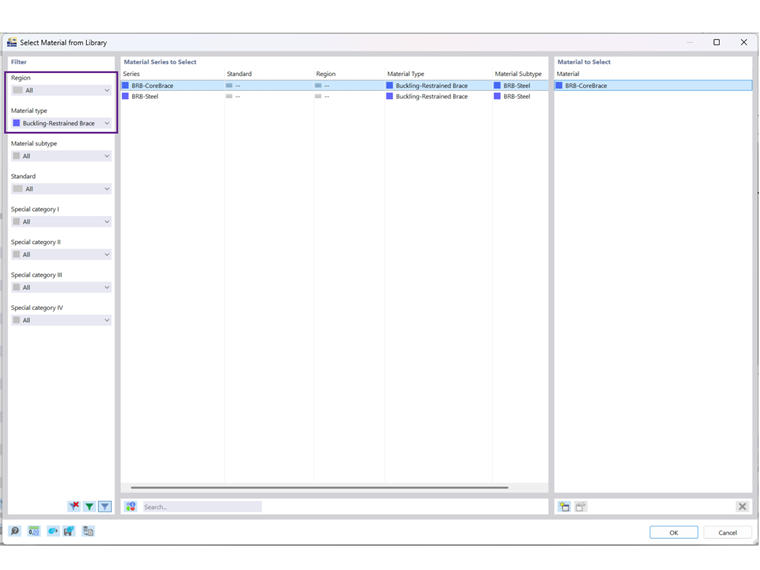

Pro standardizované průřezy jsou k dispozici produkty CoreBrace. Pro jejich zpřístupnění nastavte oblast na "--" nebo "Vše" a jako typ materiálu vyberte Buckling-Restrained Brace (Obrázek 3).

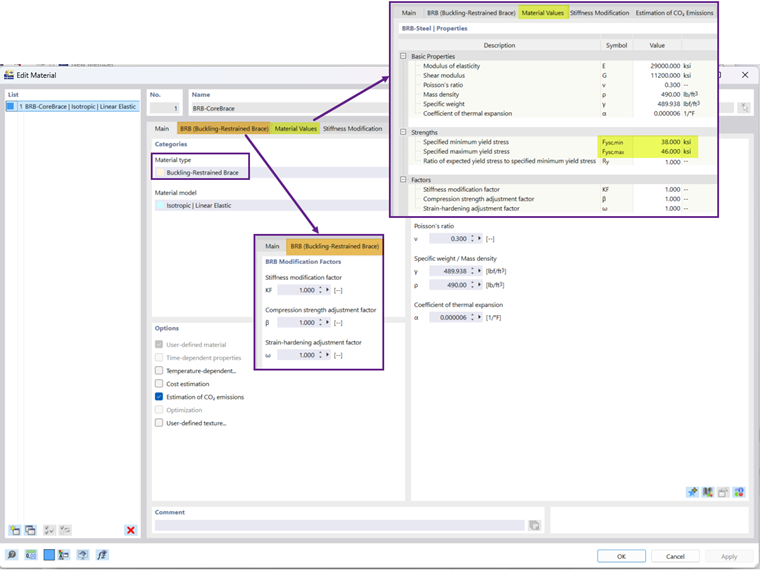

Po výběru BRB jako typu materiálu lze definovat následující modifikační součinitele (Obrázek 4):
- 1) Součinitel modifikace tuhosti, KF
Tento součinitel zohledňuje zvýšenou osovou tuhost BRB v souladu s AISC Seismic Design Manual, článek 5.5 [2]. Závisí na únosnosti výztuhy, geometrii rámu a detailech připojení (šroubové, svařované nebo kloubové). Typické hodnoty se pohybují od 1,20 do 2,00 s přírůstkem 0,05.
- 2) Součinitel úpravy pevnosti v tlaku, β
Tento součinitel zohledňuje, že tlaková síla převyšuje tahovou sílu v důsledku chování BRB, jak je popsáno v AISC 341, článek F4.2b [1]. Hodnota závisí především na očekávaném požadavku na přetvoření v ocelovém jádru a detailech připojení.
- 3) Součinitel úpravy zpevnění, ω
Tento součinitel zohledňuje zvýšení pevnosti výztuhy po mezi kluzu v důsledku zpevnění, jak je popsáno v AISC 341, článek F4.2b [1]. Podobně jako β závisí na očekávaném požadavku na přetvoření v ocelovém jádru a detailech připojení.
Tyto součinitele úpravy obvykle poskytuje výrobce BRB. Pro předběžný návrh mohou být odhadnuty pomocí návrhových pomůcek publikovaných výrobcem. V budoucí verzi bude RFEM schopen tyto počáteční hodnoty pro předběžný návrh automaticky vypočítat.
Minimální a maximální mez kluzu ocelového jádra lze zadat na záložce Materiálové hodnoty.
Návrh rámu s výztuhami proti vzpěru (BRBF) v addonu Posouzení ocelových konstrukcí

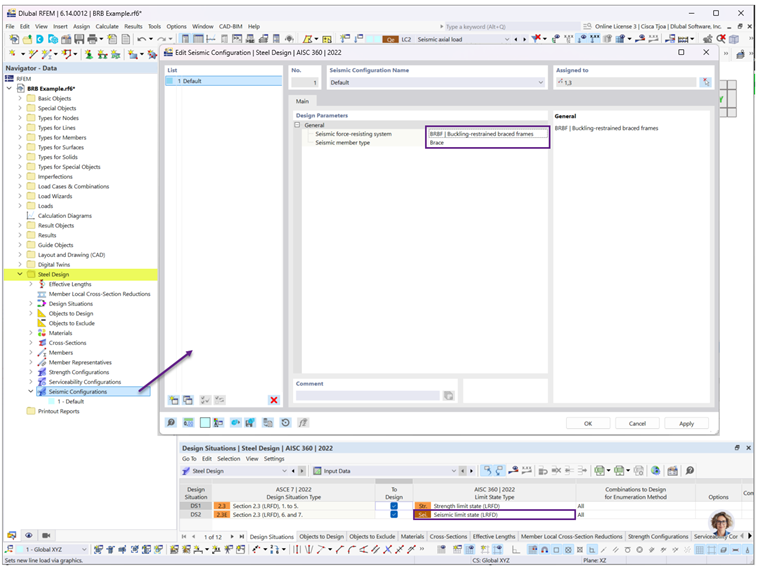

V addonu Posouzení ocelových konstrukcí lze definovat novou Seismickou konfiguraci výběrem příslušného typu rámu SFRS a typu prutu (Obrázek 5). V současné době lze v systému BRBF navrhovat pouze výztuhy BRB. Nosníky a sloupy BRBF budou přidány v budoucí verzi.
Seismické posudky podle AISC 341 se provádějí pouze tehdy, když je jako typ mezního stavu vybráno Seismický mezní stav (Obrázek 5).

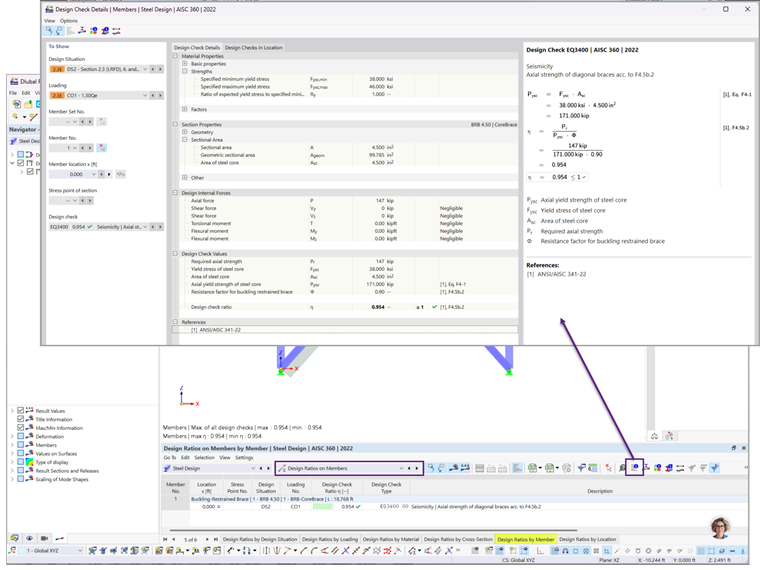

Návrhová osová únosnost ocelového jádra je uvedena v tabulce výsledků posouzení oceli (Obrázek 6).

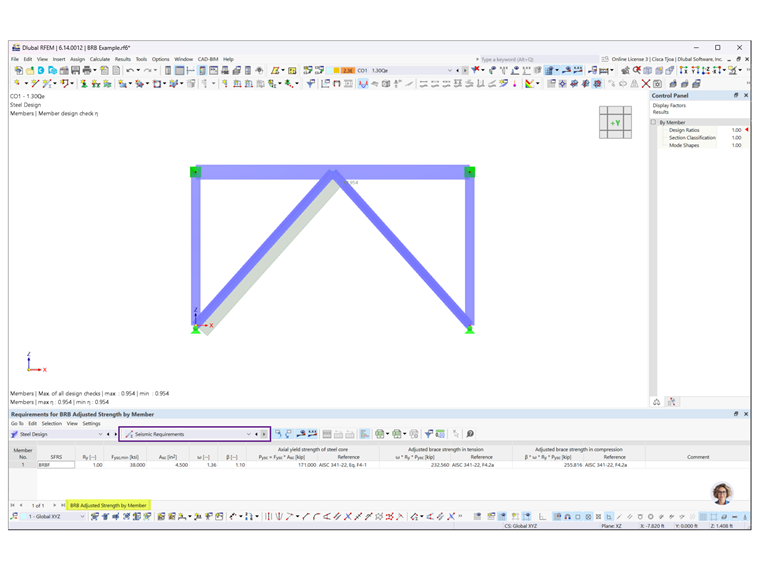

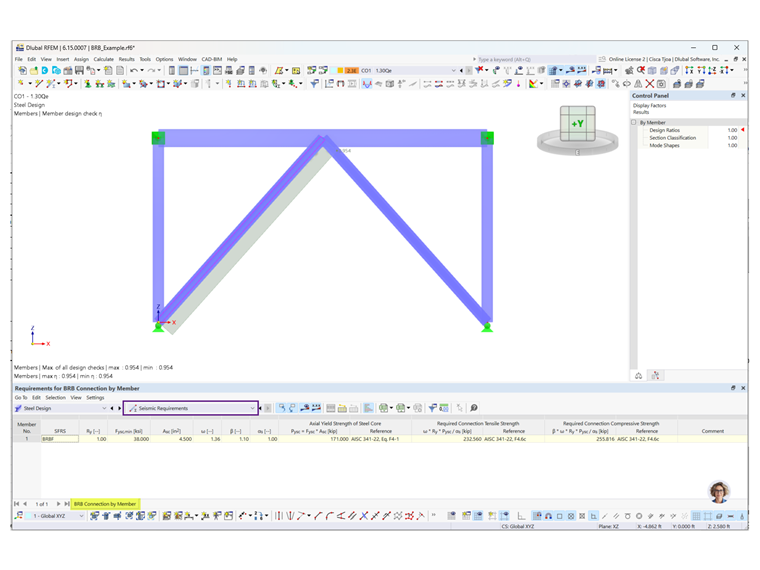

Kromě toho jsou v tabulce Seismické požadavky uvedeny Upravené únosnosti výztuh používané pro návrh připojení výztuh a připojených prutů (Obrázek 7).
