回复:
转动面上的接触应力 σz作用在面的局部 z 轴方向上。
每个有限元单元都有自己的局部坐标系,该坐标系与面的局部坐标系相对应。 如果面的局部 z 轴向外,那么将在所有有限元单元上并沿整个面进行。

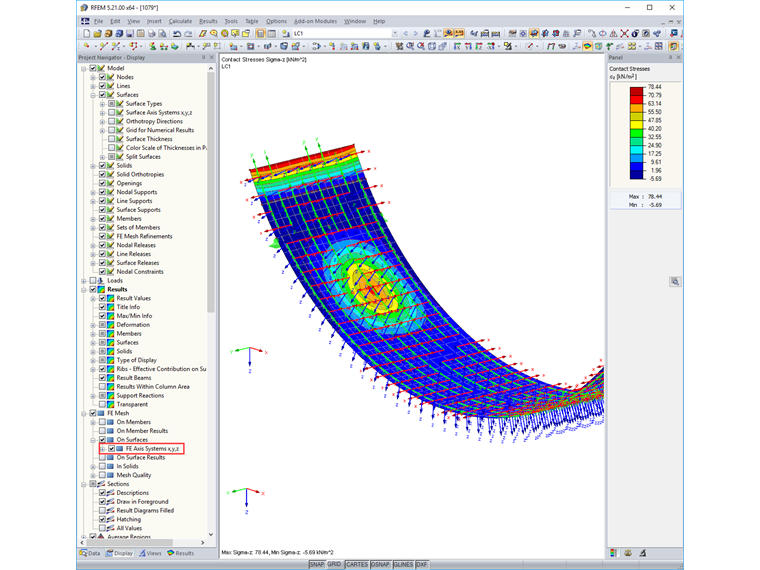

在图形中选择显示导航器中的“有限元网格 → 面上 → 有限元轴系 x,y,z”,可以控制作用在曲面上的方向。
常见问题和解答 (FAQ)
转动面上的接触应力 σz作用在面的局部 z 轴方向上。
每个有限元单元都有自己的局部坐标系,该坐标系与面的局部坐标系相对应。 如果面的局部 z 轴向外,那么将在所有有限元单元上并沿整个面进行。
在图形中选择显示导航器中的“有限元网格 → 面上 → 有限元轴系 x,y,z”,可以控制作用在曲面上的方向。
